河北省石家庄二中人教版选修3-2 同步课件：4.7涡流

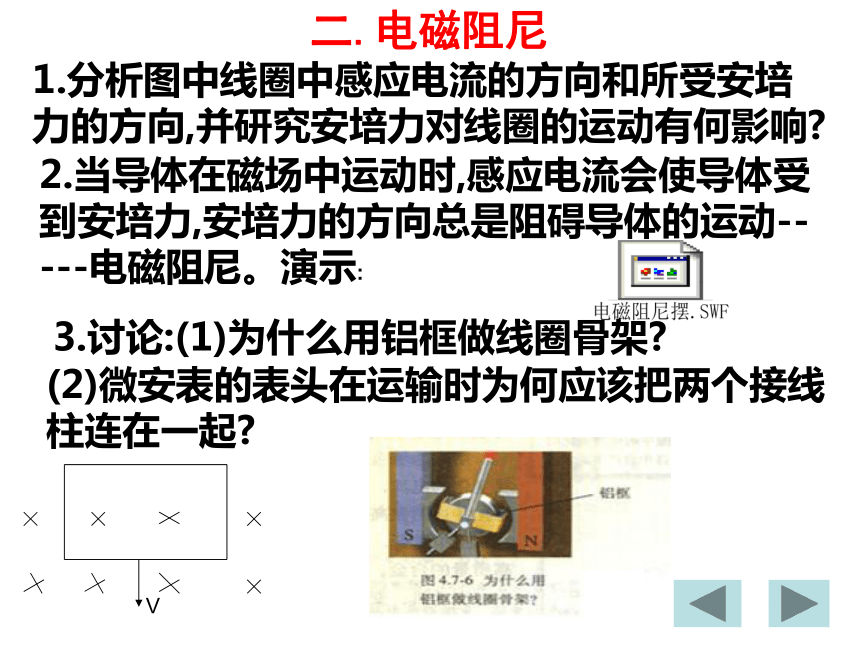

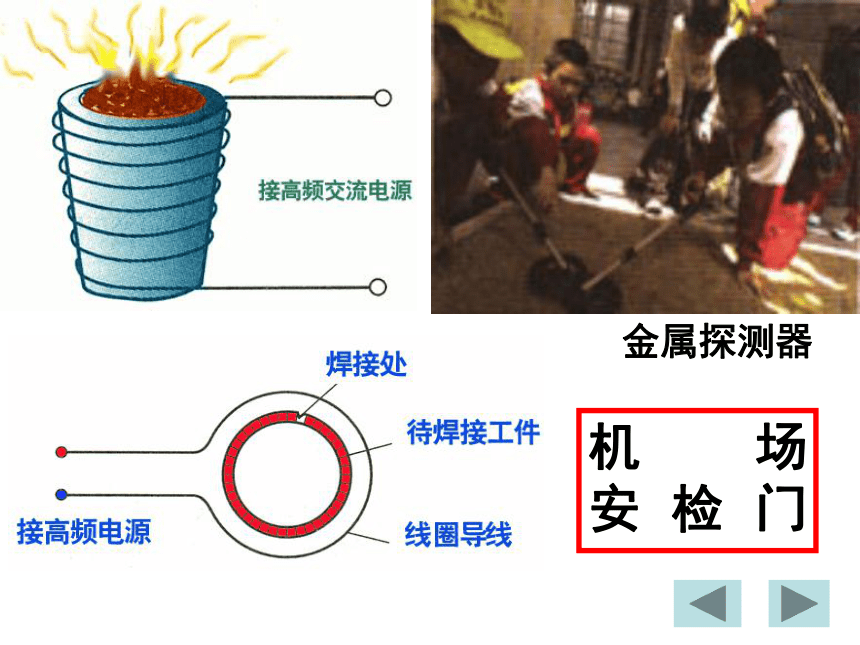

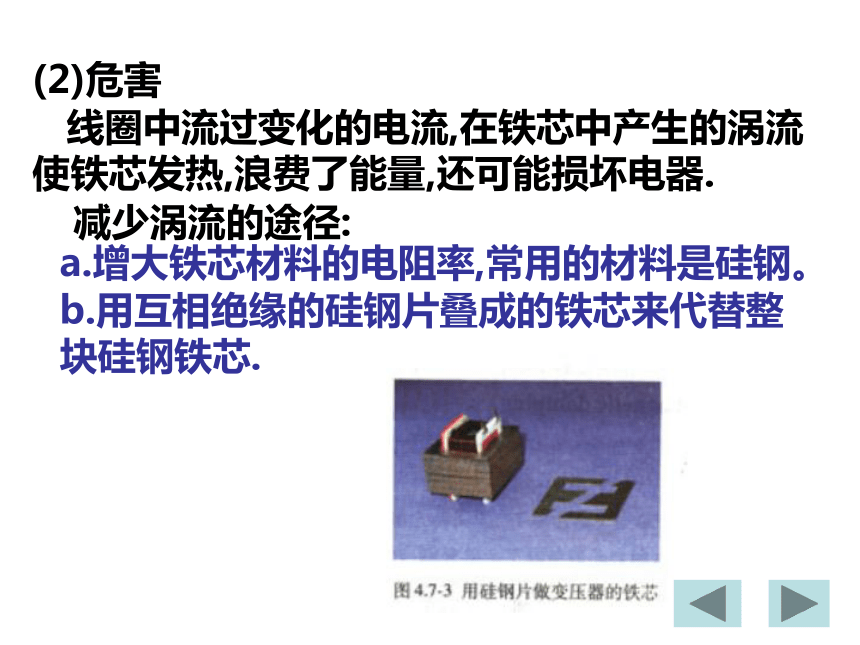

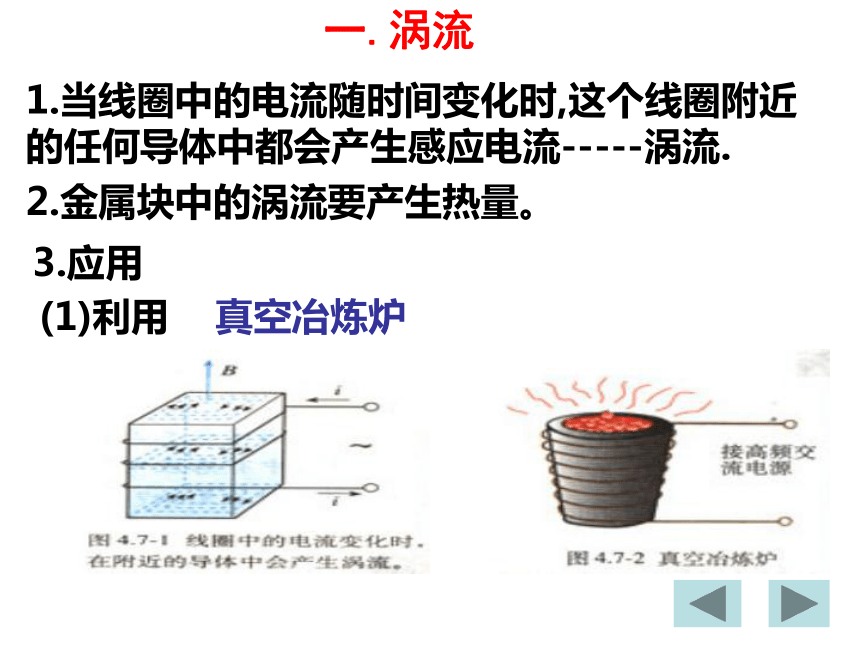

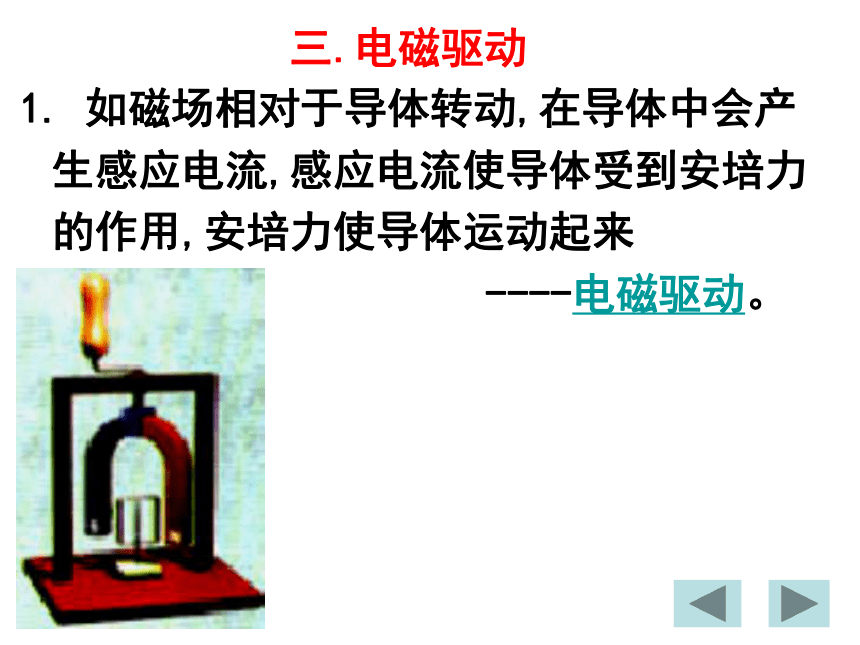

课件12张PPT。第七节 涡流第四章　电磁感应 一.涡流1.当线圈中的电流随时间变化时,这个线圈附近的任何导体中都会产生感应电流-----涡流.2.金属块中的涡流要产生热量。3.应用(1)利用真空冶炼炉金属探测器机场 安检门(2)危害 线圈中流过变化的电流,在铁芯中产生的涡流使铁芯发热,浪费了能量,还可能损坏电器.减少涡流的途径:a.增大铁芯材料的电阻率,常用的材料是硅钢。b.用互相绝缘的硅钢片叠成的铁芯来代替整块硅钢铁芯.二.电磁阻尼1.分析图中线圈中感应电流的方向和所受安培力的方向,并研究安培力对线圈的运动有何影响?V2.当导体在磁场中运动时,感应电流会使导体受到安培力,安培力的方向总是阻碍导体的运动-----电磁阻尼。演示:3.讨论:(1)为什么用铝框做线圈骨架?(2)微安表的表头在运输时为何应该把两个接线柱连在一起? 如磁场相对于导体转动,在导体中会产生感应电流,感应电流使导体受到安培力的作用,安培力使导体运动起来 ----电磁驱动。三.电磁驱动交流感应电动机就是利用电磁驱动的原理工作的。交流感应电动机模型A．电流变化的频率越高，焊缝处的温度升高的越快
B．电流变化的频率越低，焊缝处的温度升高的越快
C．工件上只有焊缝处温度升的很高是因为焊缝处的电阻小
D．工件上只有焊缝处温度升的很高是因为焊缝处的电阻大 AD【例1】如图所示是高频焊接原理示意图．线圈中通以高频变化的电流时，待焊接的金属工件中就产生感应电流，感应电流通过焊缝产生大量热量，将金属融化，把工件焊接在一起，而工件其他部分发热很少，以下说法正确的是（ ）巩固练习1．如图所示，一块长方形光滑铝板水平放在桌面上，铝板右端拼接一根与铝板等厚的条形磁铁，一质量分布均匀的闭合铝环以初速度v从板的左端沿中线向右端滚动，则（ ）A．铝环的滚动速度将越来越小
B．铝环将保持匀速滚动
C．铝环的运动将逐渐偏向条形磁铁的N极或S极
D．铝环的运动速率会改变，但运动方向将不会发生改变BA．若是匀强磁场，环滚上的高度小于h
B．若是匀强磁场，环滚上的高度等于h
C．若是非匀强磁场，环滚上的高度等于h
D．若是非匀强磁场，环滚上的高度小于hBD2．如图所示，闭合金属环从曲面上h高处滚下，又沿曲面的另一侧上升，设环的初速为零，摩擦不计，曲面处在图示磁场中，则（ ）A．铁 B．木 C．铜 D．铝3．如图所示，在光滑水平面上固定一条形磁铁，有一小球以一定的初速度向磁铁方向运动，如果发现小球做减速运动，则小球的材料可能是（ ）CDA．A、B两点在同一水平线
B．A点高于B点
C．A点低于B点
D．铜环将做等幅摆动4．如图所示，在O点正下方有一个具有理想边界的磁场，铜环在A点由静止释放向右摆至最高点B。不考虑空气阻力，则下列说法正确的是（ ）B
