河北省石家庄二中人教版选修3-2 同步课件：5.4变压器

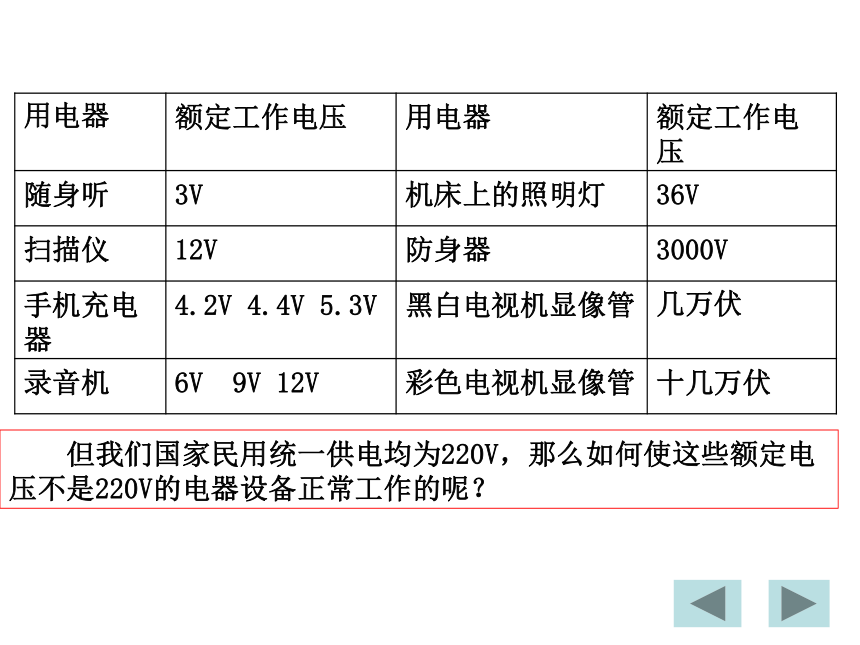

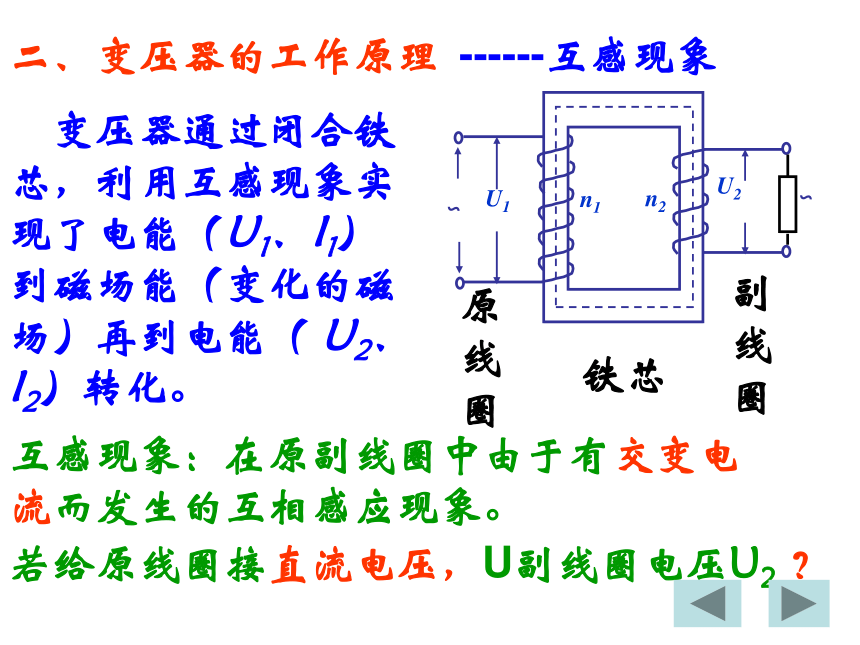

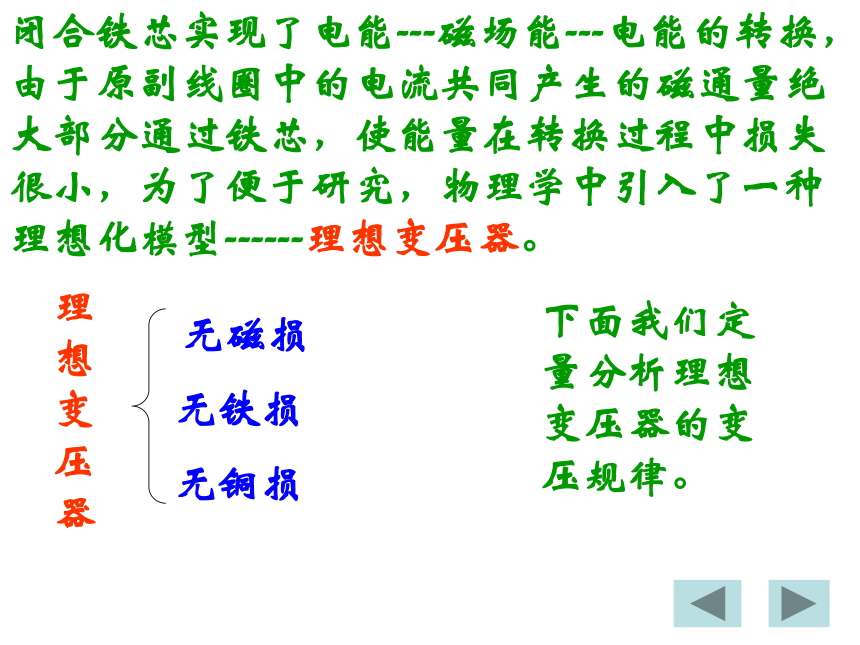

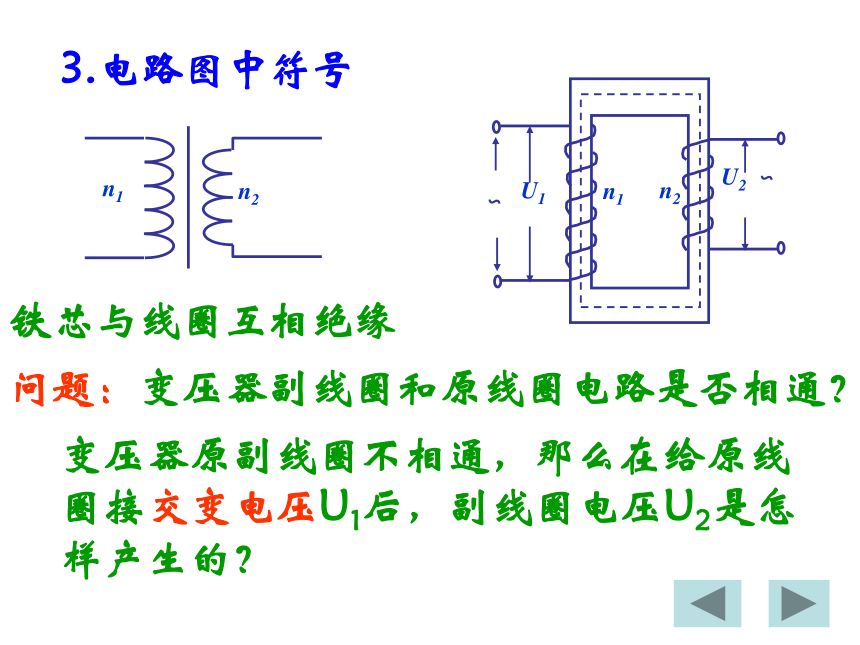

课件19张PPT。第四节 变压器第五章 交变电流 但我们国家民用统一供电均为220V，那么如何使这些额定电压不是220V的电器设备正常工作的呢？ 一、变压器的构造1.示意图原线圈副线圈铁芯2.构造：（1）闭合铁芯 （绝缘硅钢片叠合而成）（2）原线圈（初级线圈）：其匝数用n1表示（3）副线圈（次级线圈）：其匝数用n2表示（4）输入电压：U1; 输出电压：U2.3.电路图中符号问题：变压器副线圈和原线圈电路是否相通？ 变压器原副线圈不相通，那么在给原线圈接交变电压U1后，副线圈电压U2是怎样产生的？铁芯与线圈互相绝缘二、变压器的工作原理------互感现象 变压器通过闭合铁芯，利用互感现象实现了电能（U1、I1）到磁场能（变化的磁场）再到电能（ U2、I2）转化。原线圈副线圈铁芯互感现象：在原副线圈中由于有交变电流而发生的互相感应现象。若给原线圈接直流电压，U副线圈电压U2 ？闭合铁芯实现了电能---磁场能---电能的转换，由于原副线圈中的电流共同产生的磁通量绝大部分通过铁芯，使能量在转换过程中损失很小，为了便于研究，物理学中引入了一种理想化模型------理想变压器。下面我们定量分析理想变压器的变压规律。无磁损无铜损无铁损理想变压器研究原副线圈两端电压关系的实验三、理想变压器的变压规律原、副线圈中产生的感应电动势分别是：E1=n1??/ ?tE2=n2??/ ?tE1/n1= E2/n2原线圈回路有：U1? E1=I1r1≈ 0则U1=E1副线圈回路有： E2=U2 +I2r2 ≈U2则U2=E2若不考虑原副线圈的内阻，则U1=E1；U2=E2
则：U1/U2= n1/n2理想变压器原副线圈的端电压之比等于这两个线圈的匝数之比n2 >n1 U2>U1 -----升压变压器n2 A、也能正常发光
B、较另三个灯暗些
C、将会烧坏
D、不能确定
L3L4
L1U1L2例3.一台理想变压器原线圈匝数n1＝1100匝，两个副线圈的匝数分别是n2＝60匝，n3＝600匝。若通过两个副线圈中的电流分别为I2＝1A，I3＝4A，求原线圈中的电流。 解析：对于理想变压器，输入功率与输出功率相等，则有I1n1＝I2n2＋I3n3I1＝（I2n2＋I3n3）／n1＝（1×60＋4×600）／1100＝2.24A小结：
1.变压器的结构和工作原理
2.理想变压器的理想化模型及功率传输规律
3.理想变压器的变压和变流规律
