2.2弹性形变与范性形变 课件 (3)19张PPT

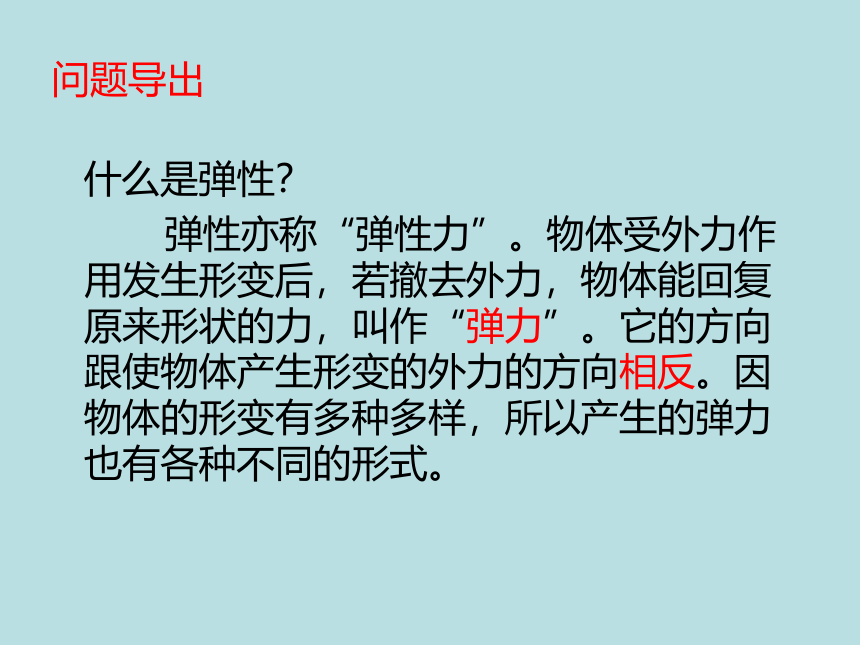

课件19张PPT。弹性形变与范性形变问题导出 什么是弹性？

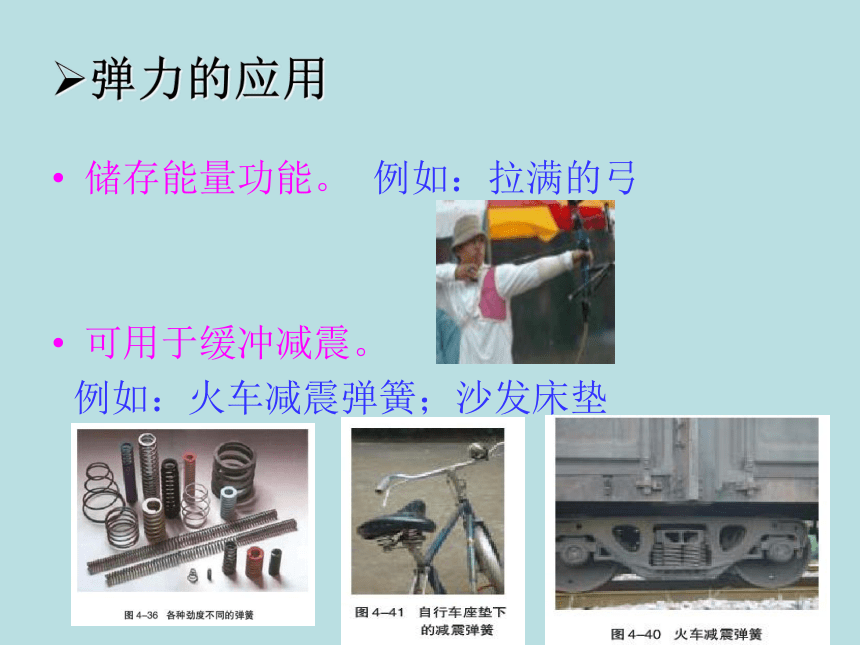

弹性亦称“弹性力”。物体受外力作用发生形变后，若撤去外力，物体能回复原来形状的力，叫作“弹力”。它的方向跟使物体产生形变的外力的方向相反。因物体的形变有多种多样，所以产生的弹力也有各种不同的形式。弹力的应用储存能量功能。 例如：拉满的弓
可用于缓冲减震。
例如：火车减震弹簧；沙发床垫

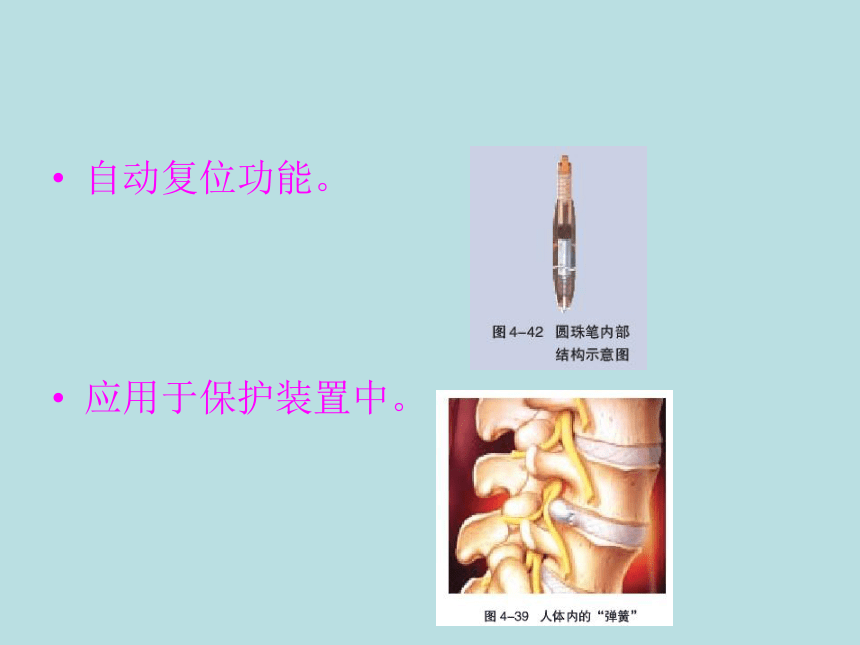

自动复位功能。
应用于保护装置中。

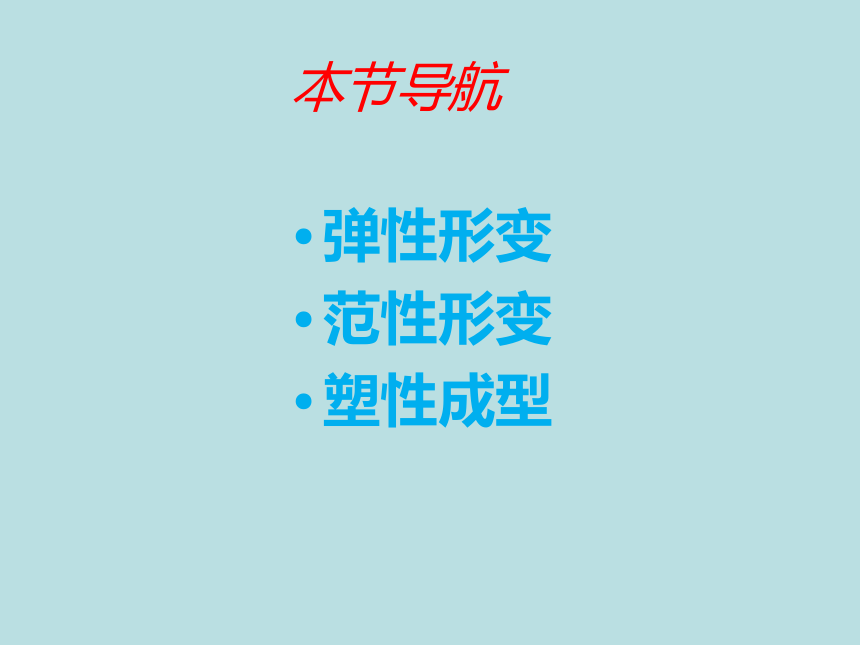

本节导航弹性形变
范性形变

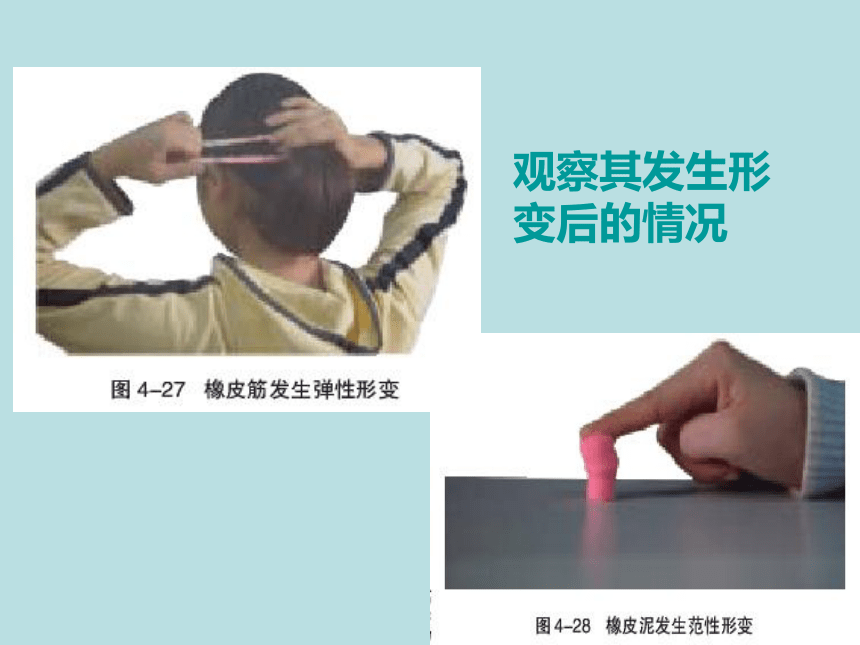

塑性成型观察其发生形变后的情况如图4-27，小女孩在扎头发时，橡皮筋发生形变。

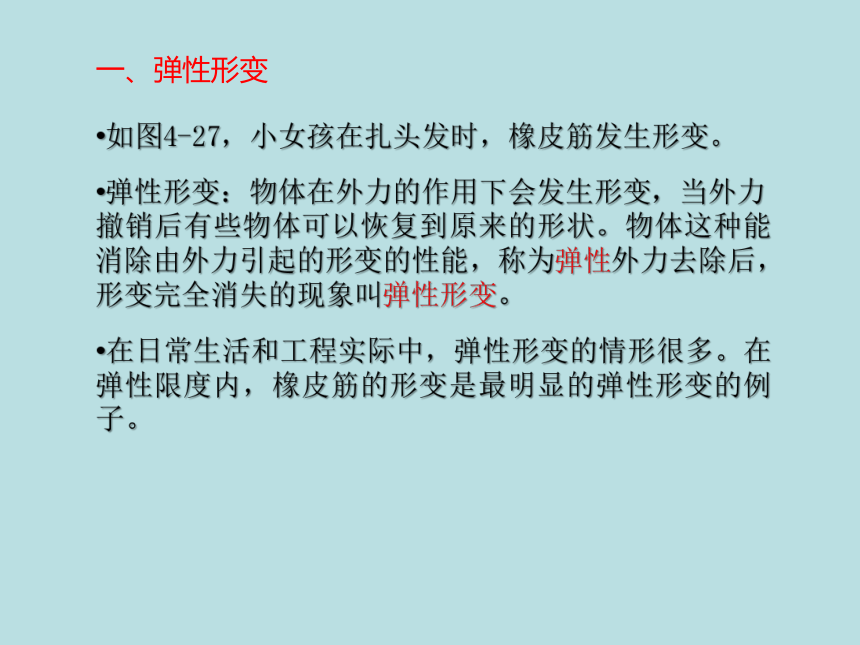

弹性形变：物体在外力的作用下会发生形变，当外力 撤销后有些物体可以恢复到原来的形状。物体这种能消除由外力引起的形变的性能，称为弹性外力去除后，形变完全消失的现象叫弹性形变。
在日常生活和工程实际中，弹性形变的情形很多。在弹性限度内，橡皮筋的形变是最明显的弹性形变的例子。
一、弹性形变[注意]：弹性也有一定限度的，以后重点研究弹性形变，不加说明形变就是指弹性限度内的弹性形变。如图4-28，用手捏橡皮泥，在外力去除的时候，橡皮泥不能恢复到原来的形状。
范性形变：有些情况下当外力去除后，物体不能恢复原来的形状。外力去除后，物体遗留下来的形变称为范性形变或塑性形变。材料的这种能产生范性形变的性能称为范性或塑性。
在日常生活和工程实际中，范性形变的情形也很多。例如，橡皮泥在拉伸（或压缩）时，外力去除后不能回复原来的形状。
二、范性形变弹性限度（定义）：当弹性形变达到某一值时，即使撤去外力，物体也不能恢复原状，这个值叫弹性限度。弹性形变与范性形变的例子三、塑性成型塑性成型：材料在弹性范围内的形变较小，而塑性形变时，常常会使工件不能正常工作。所以，在工程中一般都把物体的形变限制在弹性范围内，要求材料有较高的强度。但是，在材料加工时，又要求材料有一定的塑性。
除金属材料外，还有很多材料具有塑性形变的性质。
[思考]：用力压讲台桌面或者用力跺脚，用力压玻璃等。形变了吗？它又属于什么类型形变？[演示]：微小形变实验：（观察玻璃瓶微小形变）
看看它是什么样的形变？观察桌面微小形变观察玻璃瓶的微小形变弹 力提出问题 形变原因是物体受到了力，那么物体受到力后发生形变，形变后的物体又是如何呢？
跟它接触物体又是如何呢？用手去感受压弹簧，拉弹簧弹簧被压时，会产生什么样的情况呢？弹簧被拉时，会产生什么样的情况呢？思考要恢复原状！要往外弹！要往回缩！-------就产生一个使物体恢复原状的力！！这个力就是弹力！弹力（定义）：物体发生形变时，会产生一种使物体恢复原状的力，叫做弹力。[思考]（1）弹力产生的条件是什么？
（2）弹力的大小由什么决定？
（3）弹力的方向又是指向什么方向？弹力的条件：（1）要相互接触 （2）发生弹性形变弹力的大小：
与物体发生弹性形变程度有关
弹力的方向：
垂直于接触面，跟物体恢复形状方向有关
（注意：接触面可以是“点线接触”、“点面接触”、“点与弧面接触”、所以均与过接触点的“切线”或“切面”垂直。）课堂小结形变（定义）：物体发生的伸长、缩短、弯曲等变化—称为形变
去除外力后，能恢复原来形状的是弹性形变，不能恢复原来形状的是范性形变。
弹力（定义）：物体发生形变时，会产生一种使物体恢复原状的力，叫做弹力。
弹力的条件、弹力的大小、弹力的方向
谢谢观赏！！
