课件15张PPT。弹性形变和范性形变
形变——物体形状和体积发生变化简称为形变。
1.什么是形变？是什么原因导致了形变？
2.常见的形变有哪些形式？
3.怎样理解弹性限度？

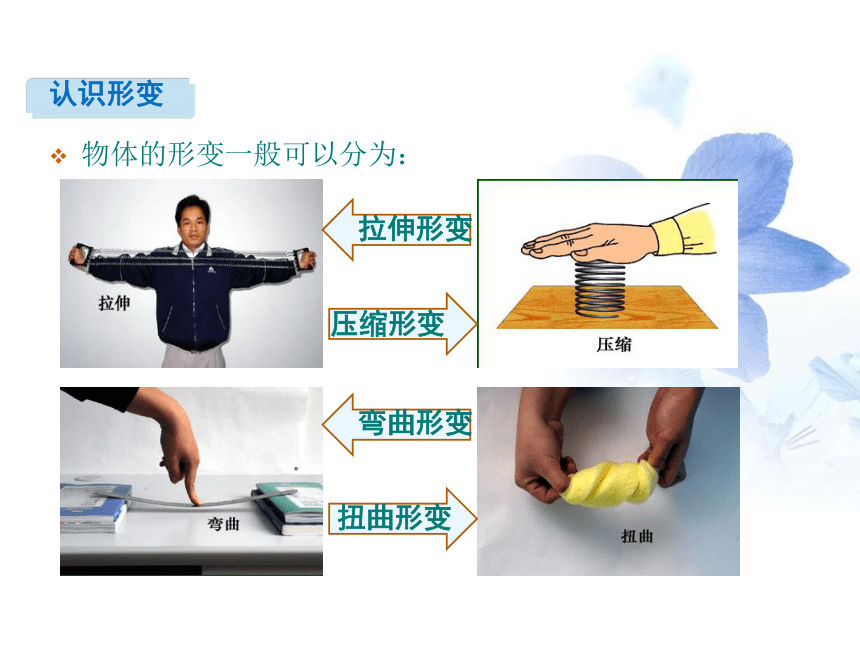

4.你能细致叙述弹力产生的过程吗？第一节 探究形变与弹力的关系物体的形变一般可以分为：认识形变拉伸形变压缩形变弯曲形变扭曲形变1.常见的形变

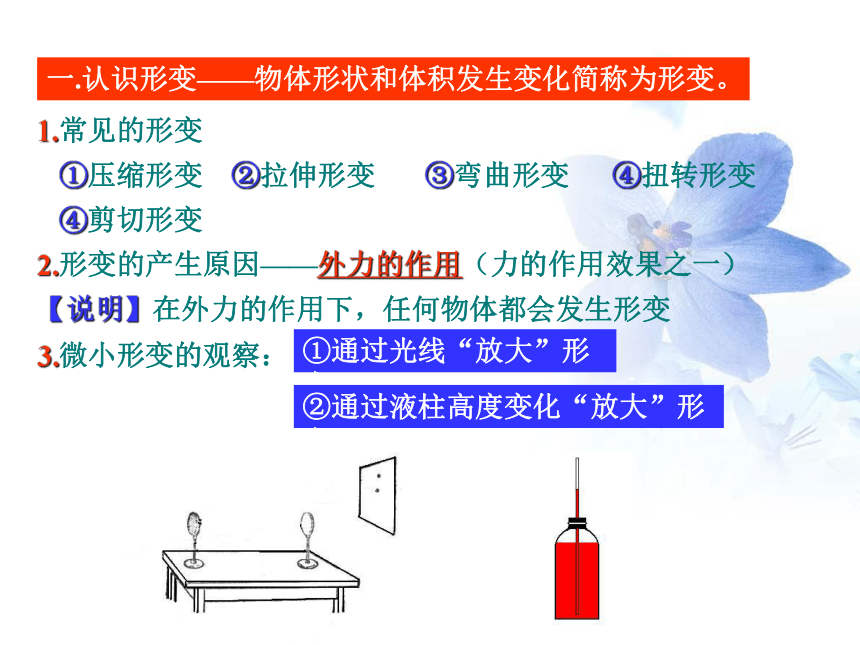

①压缩形变 ②拉伸形变 ③弯曲形变 ④扭转形变
④剪切形变
2.形变的产生原因——外力的作用（力的作用效果之一）

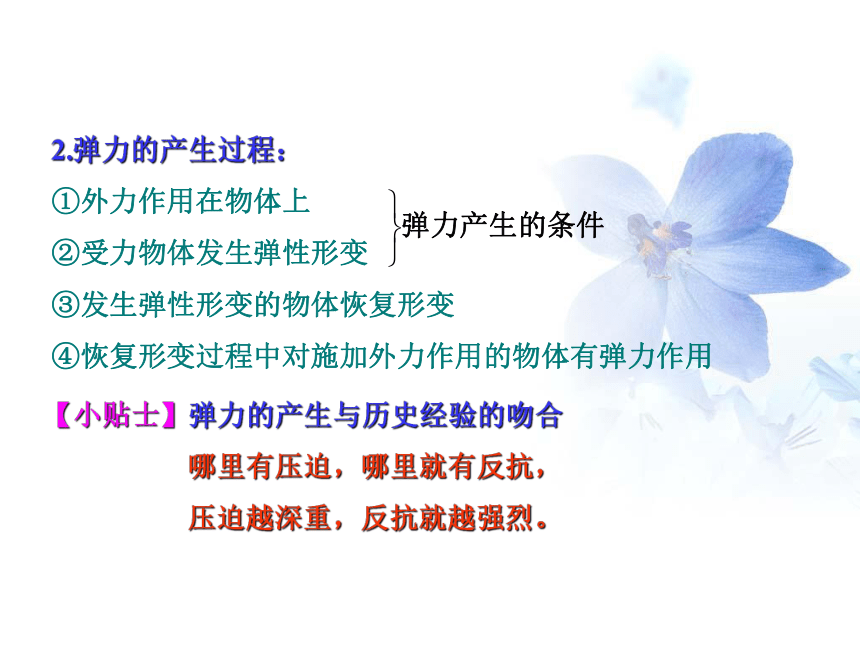

【说明】在外力的作用下，任何物体都会发生形变 一.认识形变——物体形状和体积发生变化简称为形变。3.微小形变的观察：①通过光线“放大”形变②通过液柱高度变化“放大”形变弹性——物体具有（形变后）恢复原状的性质称为弹性。 形变过大，超过一定限度，撤去作用力后，物体就不能完全恢复原来的形状。这个限度叫做弹性限度【注意】“弹性限度内” = “弹性形变”弹力产生条件（1）直接接触 二.探究弹力——弹力是伴随着物体的形变而产生的。1.弹力——产生形变的物体由于要恢复原状，会对与它接触的物体产生力的作用，这种力称为弹力。弹力的施力物体与受力物体弹力的施力物体是发生形变的物体受力物体是阻碍其恢复原状的物体（2）发生弹性形变2.弹力的产生过程：
①外力作用在物体上
②受力物体发生弹性形变
③发生弹性形变的物体恢复形变
④恢复形变过程中对施加外力作用的物体有弹力作用【小贴士】弹力的产生与历史经验的吻合
哪里有压迫，哪里就有反抗，
压迫越深重，反抗就越强烈。3.常见的弹力表现（只要符合弹力产生特征的力都归属于弹力）
①物体间的压力
②物体间的支持力
③绳子的拉力 ……①物体间的压力——垂直于支持面，指向被压的物体；
②物体间的支持力——垂直于支持面，指向被支持的物体。
③绳子的拉力——沿绳子走向，指向绳子收缩的方向；4.弹力的矢量性（方向）?弹力的方向：与物体形变的方向相反，或者说与使物体发生形变的外力方向相反。弹力的方向：
①压力和支持力
F1：压力
F2：支持力
F2F1结论：压力和支持力均为弹力，方向垂直于支持面指向被压或被支持的物体。弹性形变
范性形变
塑性成型
三.本节导航——弹性形变与范性形变
弹性形变：物体在外力的作用下会发生形变，当外力 撤销后有些物体可以恢复到原来的形状。物体这种能消除由外力引起的形变的性能，称为弹性外力去除后，形变完全消失的现象叫弹性形变。
在日常生活和工程实际中，弹性形变的情形很多。在弹性限度内，橡皮筋的形变是最明显的弹性形变的例子。范性形变：有些情况下当外力去除后，物体不能恢复原来的形状。外力去除后，物体遗留下来的形变称为范性形变或塑性形变。材料的这种能产生范性形变的性能称为范性或塑性。
在日常生活和工程实际中，范性形变的情形也很多。例如，橡皮泥在拉伸（或压缩）时，外力去除后不能回复原来的形状。塑性成型：材料在弹性范围内的形变较小，而塑性形变时，常常会使工件不能正常工作。所以，在工程中一般都把物体的形变限制在弹性范围内，要求材料有较高的强度。但是，在材料加工时，又要求材料有一定的塑性。
除金属材料外，还有很多材料具有塑性形变的性质。课堂小结1.物体在外力的作用下会发生形变，当外力 撤销后有些物体可以恢复到原来的形状。物体这种能消除由外力引起的形变的性能，称为弹性，外力去除后，形变完全消失的现象叫弹性形变。
2.有些情况下当外力去除后，物体不能恢复原来的形状。外力去除后，物体遗留下来的形变称为范性形变或塑性形变。材料的这种能产生范性形变的性能称为范性或塑性。
3.金属塑性成型是利用金属材料的塑性，使其在外力作用下改变形状、尺寸和改善性能。获得具有一定形状和尺寸精度的产品的加工方法。由于这种外力在多数情况下是以压力的形式出现的，因此也称为压力加工。
