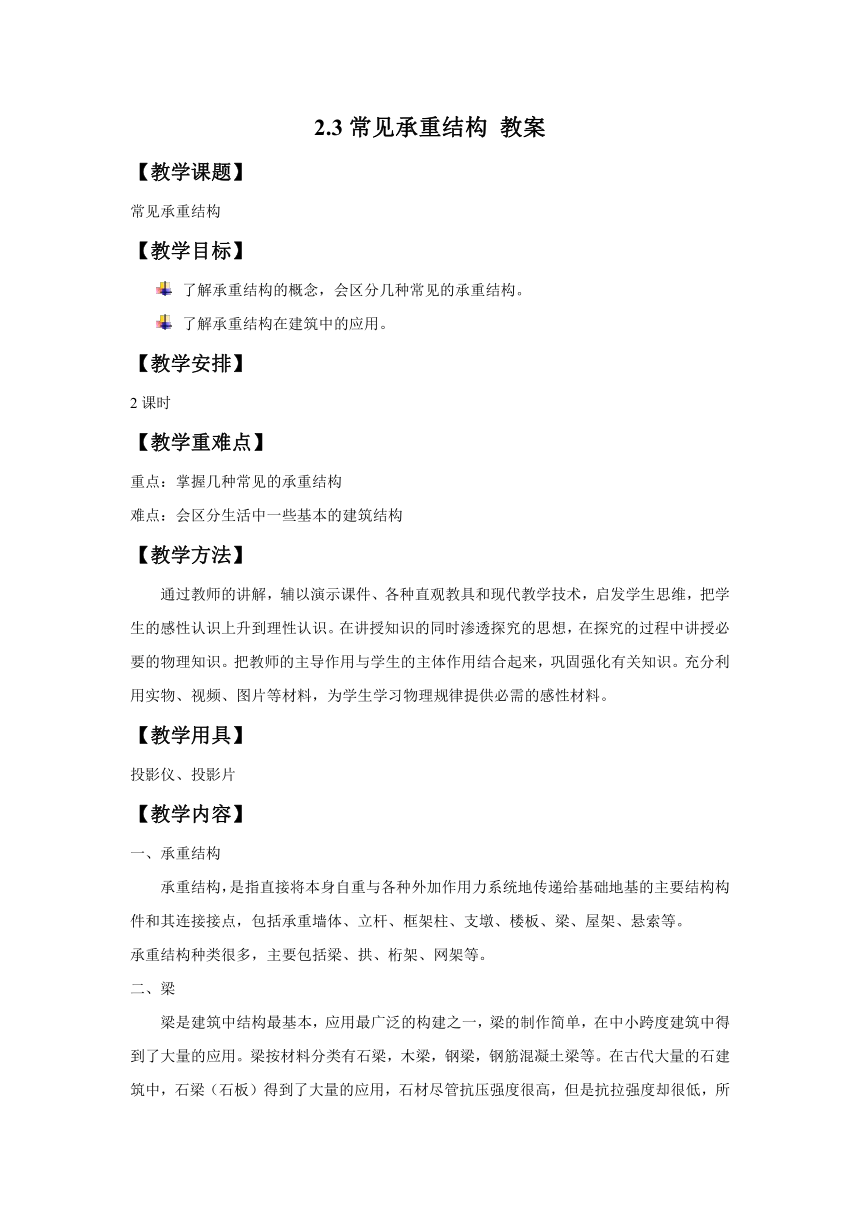

2.3常见承重结构 教案
【教学课题】
常见承重结构
【教学目标】
了解承重结构的概念，会区分几种常见的承重结构。
了解承重结构在建筑中的应用。
【教学安排】
2课时
【教学重难点】
重点：掌握几种常见的承重结构
难点：会区分生活中一些基本的建筑结构
【教学方法】
通过教师的讲解，辅以演示课件、各种直观教具和现代教学技术，启发学生思维，把学生的感性认识上升到理性认识。在讲授知识的同时渗透探究的思想，在探究的过程中讲授必要的物理知识。把教师的主导作用与学生的主体作用结合起来，巩固强化有关知识。充分利用实物、视频、图片等材料，为学生学习物理规律提供必需的感性材料。
【教学用具】
投影仪、投影片
【教学内容】
一、承重结构
承重结构，是指直接将本身自重与各种外加作用力系统地传递给基础地基的主要结构构件和其连接接点，包括承重墙体、立杆、框架柱、支墩、楼板、梁、屋架、悬索等。
承重结构种类很多，主要包括梁、拱、桁架、网架等。
二、梁
梁是建筑中结构最基本，应用最广泛的构建之一，梁的制作简单，在中小跨度建筑中得到了大量的应用。梁按材料分类有石梁，木梁，钢梁，钢筋混凝土梁等。在古代大量的石建筑中，石梁（石板）得到了大量的应用，石材尽管抗压强度很高，但是抗拉强度却很低，所以石梁一般都比较后，跨度也不能太大。
木梁在我国古代的庙宇、宫殿中应用极为普遍，直至现代仍有较多应用。虽然木材自重小，抗拉、抗压能力都比较高，但木材防腐、防蛀、防火性能差，且资源有限，因此现代建筑中使用较少。
钢筋混凝土梁是目前应用最为广泛的梁，具有构造简单，施工方便，造价低廉等优点，缺点是自重大。
三、拱
在房屋建筑中和桥梁工程中，拱是应用广泛的一种结构。由于拱结构受力性能较好，能够充分利用材料强度，因此可以用混凝土，钢筋混凝土，木和钢等多种材料制作。
在拱结构方面，我国劳动人民有很多优秀的创造。河北省赵县的赵州桥就是一座石拱桥。如图1所示。
图1
四、桁架
桁架是由若干杆件在杆的两端用铰链联结而成的几何形状不念的结构，具有与梁完全不同的受力性能。与梁相比，桁架的用料较省，是大跨度建筑常用的一种结构。
桁架多用钢材、木材或钢筋混凝土制作，其受力合理，计算简单，施工方便，适应性强，对支座没有横向推力，因而在结构工程中得到了广泛应用。
在房屋建筑中，桁架常用来做屋盖承重结构，这时常称为屋架。如图2所示。
图2
五、网架
网架是一种新型结构。它是由许多杆件按照一定规律组成的网状结构。网架结构按外形可分为平板型网架和壳型网架。它可以是单层的，也可以是双层的。平板网架都是双层的，壳型网架则有单层、双层、单曲、双曲等各种形式。
网架结构的杆件多采用钢管或角钢制作；结点多位空心球结点或钢板焊接结点。网架结构的整体性强、受力性能好、材料省、自重轻、制作精度高、施工简便。因此多用于跨度大，建筑造型独特的大型展览馆、体育馆、仓库、大型厂房及各类艺术性建筑等。
【课程小结】
承重结构，是指直接将本身自重与各种外加作用力系统地传递给基础地基的主要结构构件和其连接接点，包括承重墙体、立杆、框架柱、支墩、楼板、梁、屋架、悬索等。
网架结构按外形可分为平板型网架和壳型网架。它可以是单层的，也可以是双层的。平板网架都是双层的，壳型网架则有单层、双层、单曲、双曲等各种形式。
