【教学课题】
电冰箱
【教学目标】
1．知识目标：了解电冰箱的结构特点及各个组成部分的作用；
2．能力目标：做到能熟练阅读教材内容；
3．情感目标：培养学生热爱科学，实事求是的学风和创新意识，创新精神。
【教学安排】
2课时
【教学重难点】
重点：电冰箱的结构
难点：电冰箱各个组成部分的作用。
【教学方法】
讲授、分析法、练习法
【教学用具】
投影仪、投影片
【主要内容】

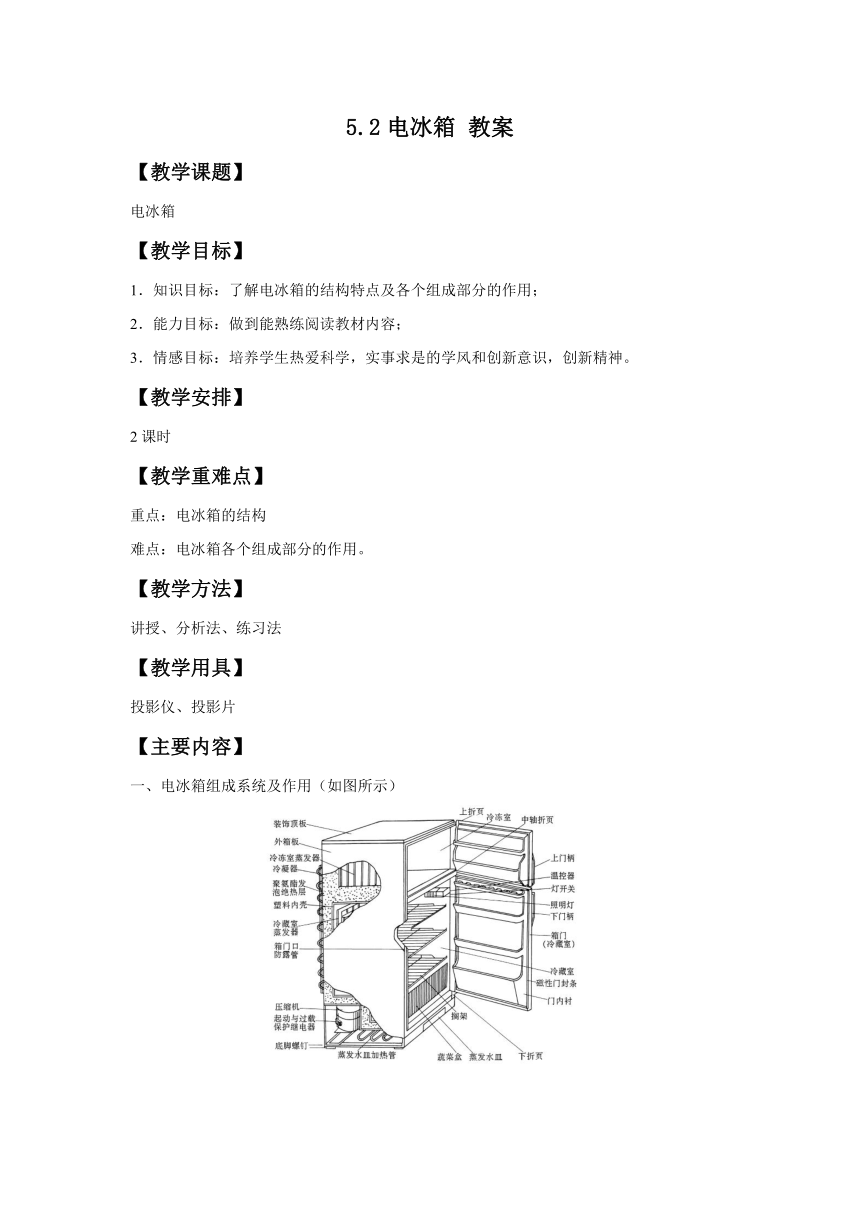

一、电冰箱组成系统及作用（如图所示）
1．制冷系统：由压缩机、冷凝器、蒸发器、毛细管和干燥过滤器等五部分组成，利用制冷剂低温沸腾吸收热量后变为蒸气的特性，用来对需要冷却的物品进行冷却降温。
2．电气控制系统：主要由压缩机、启动继电器、温控器、过电流保护继电器等组成，用来控制电冰箱制冷系统的工作，使冰箱实现自动开停、温控、化霜等功能。
3．隔热保温系统：由箱体、门体、绝热材料、门封条等组成，其作用使冰箱内与外界空气隔绝，以保持箱内的低温。
二、箱体组件：外箱、内箱、箱门、箱体隔热层、磁性门封条、箱顶和附件等。其箱体结构如图所示。
1．外箱：
有两种结构形成，拼装式和整体式。
（1）拼装式：不需大型辊轧设备，箱体规格变化容易，强度不如整体式好。
（2）整体式：将顶板与左右侧板按要求辊轧成一倒“U”字形，再与后板、斜板点焊成箱体，或将底板与左右测板弯折成“U”字形，再与后板，斜板点焊成一体。
2．内箱：也叫内胆或内衬，一般采用工程塑料制造，加热干燥，采用凸模真空成型或凹模真空成型。
特点：成本低，且光泽好，而酸碱，无毒无味，重量轻；不足是硬强和强度较低，且划伤，耐热性较差，使用温度不允许超过70℃。目前在电冰箱多采用ABS
板材内箱较多，但ABS加工较困难，有气味，成本贵。
新型内箱材料用HIS材料，加工容易，性质坚韧。对双门冰箱冷冻室内胆，也有采用优质钢板、防锈铝或不锈钢等材料制造的。
3．箱门：门面板、门内胆、门衬板、磁性门封条等。
4．绝热材料：箱体应具有良好的隔热作用。广泛采用现场发泡的硬质聚氨酯泡沫塑料。优点：重量轻、绝热性能好，采用直接注入发泡工艺，箱体的刚性强，隔热层厚度可根据箱体实际隔热需要而定。
5．箱体顶面装饰板：采用复合塑料板，下垫聚苯乙烯泡沫板。
6．箱内附件：
（1）冷藏室附件 包括果菜盒、搁物架、接水盘、排水管、温控器旋钮；
（2）冷冻室附件 包括搁物架、制冰盒、贮冰盒、刮霜铲等；
（3）其他附件 包括盛饮料盒、搁瓶架、门拉手、底脚调整螺栓及小轮子等。
【课程小结】
1、电冰箱组成系统及作用；
2、箱体组件。
