课件24张PPT。电冰箱 课题： 电冰箱的基本工作原理教学要求
1.理解制冷循环过程，能用图示法表示出来。
2.理解回热制冷循环
3.能够画出管道图，结合图说明电冰箱
的工作原理
4.能结合教具较为详尽的说明冰箱工作原理
说明：教学要求即平时考核、就业技能考核内容 教学过程: 一、复习
1.什么是相变？
二、1.导入新课
2.普通制冷常用的方法有哪些?
三、1.制冷循环过程

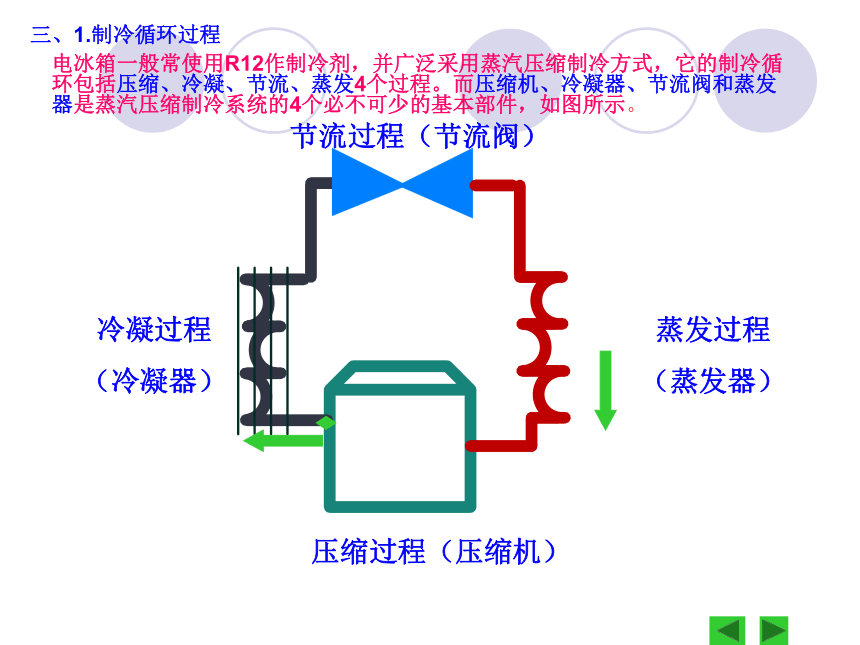

电冰箱一般常使用R12作制冷剂，并广泛采用蒸汽压缩制冷方式，它的制冷循环包括压缩、冷凝、节流、蒸发4个过程。而压缩机、冷凝器、节流阀和蒸发器是蒸汽压缩制冷系统的4个必不可少的基本部件，如图所示。
压缩过程（压缩机）冷凝过程
（冷凝器）节流过程（节流阀）蒸发过程

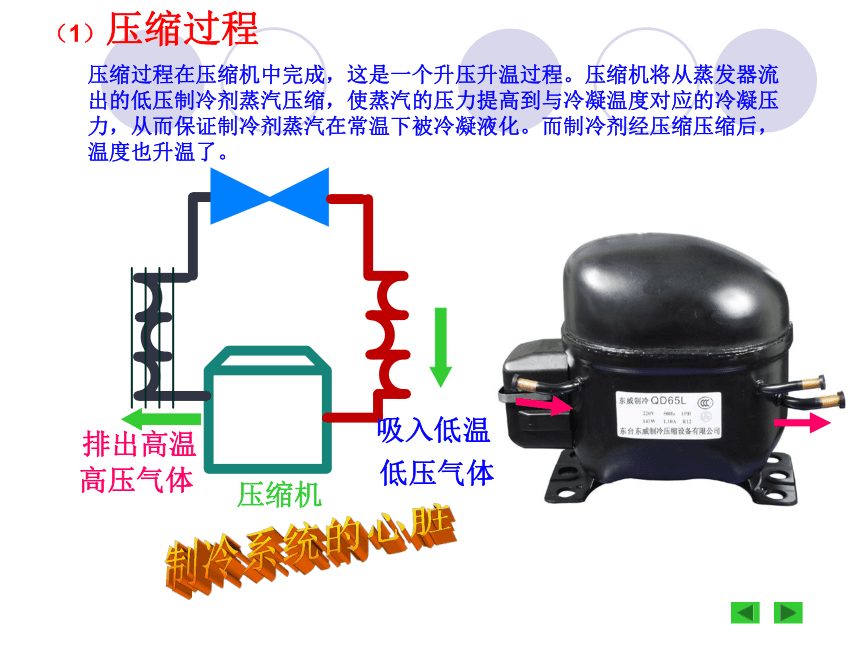

（蒸发器）（1）压缩过程压缩机压缩过程在压缩机中完成，这是一个升压升温过程。压缩机将从蒸发器流出的低压制冷剂蒸汽压缩，使蒸汽的压力提高到与冷凝温度对应的冷凝压力，从而保证制冷剂蒸汽在常温下被冷凝液化。而制冷剂经压缩压缩后，温度也升温了。 制冷系统的心脏吸入低温
排出高温
高压气体低压气体

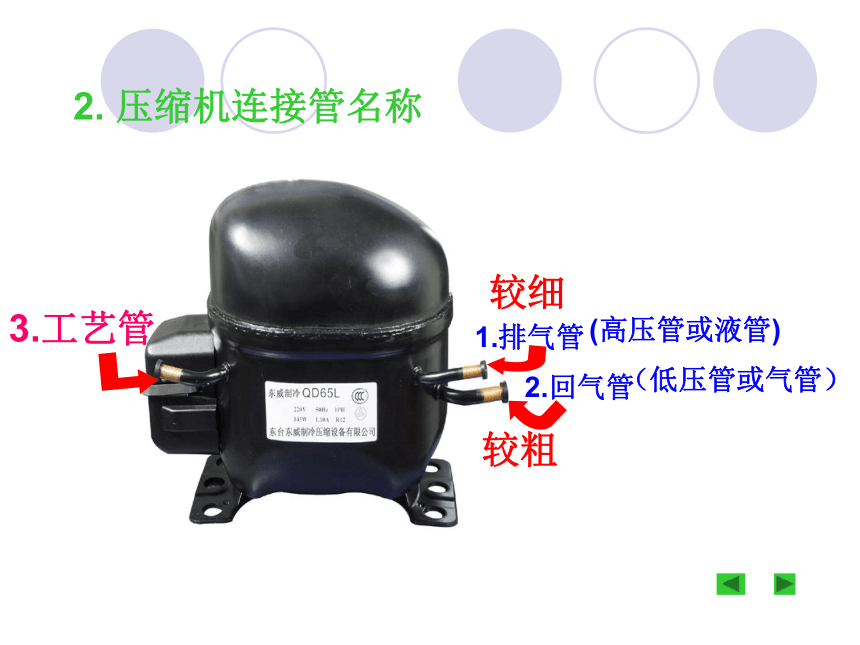

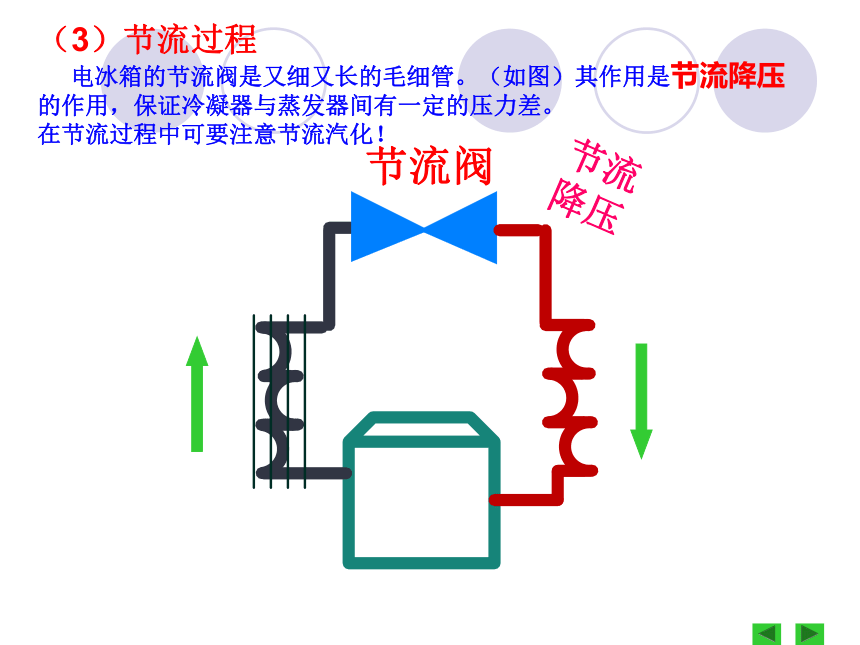

较细1.排气管2.回气管较粗3.工艺管(高压管或液管)（低压管或气管）2. 压缩机连接管名称 冷凝过程在冷凝器中进行，它是一个恒压放热过程，为了让制冷剂蒸汽能被反复使用，需将蒸发器流出的制冷剂蒸汽冷凝还原为液态，向环境介质放热。 冷凝器（2）冷凝过程 放热冷凝液化 电冰箱的节流阀是又细又长的毛细管。（如图）其作用是节流降压的作用，保证冷凝器与蒸发器间有一定的压力差。 在节流过程中可要注意节流汽化！ 节流阀（3）节流过程 节流 降压直径0.8mm!毛细管节流阀路真窄，不好走！ 蒸发过程在蒸发器中进行。液态制冷剂在蒸发器中蒸发时吸收热量，使其周围的介质温度降低或保持一定的低温状态，从而达到制冷的目的。 蒸发器制冷量大小主要取决于液态制冷剂在蒸发器内蒸发量大小。气态制冷剂流经蒸发器时不发生相变，不产生制冷效应，因而应限制毛细管的节流汽化效应，使流入蒸发器的制冷剂须是液态制冷剂。 蒸发器（4）蒸发过程 相变制冷冷气外传蒸发器压缩机冷凝器毛细管蒸发器注意 ：从整体上理解冰箱原理应侧重以下几个方面
1.流向
气体气体液气液体液气2.状态 3.温度 高达95℃烫！较热温热温度逐渐降低温度最低，达 18 ℃以下
结霜区 冰凉接近0℃
温度逐渐升高4.压力 12atm12atm0.5atm0.5atm
停机后
平衡压力
2.5atm120米高水柱30层楼高！
探究性讨论：如何提高冰箱的效率？ 为了限制节流汽化，从冷凝器出来的液态制冷剂应进一步降温，使其过冷。为了防止液击，气态制冷剂进入压缩机前就吸热升温，使其成为过热蒸汽。为此，在循环管路上加热交换器，使从冷凝器流出来的温度较高的液态制冷剂，同蒸发器留出来的温度较低的制冷剂进行热交换，从而使液态制冷剂过冷，气态制冷剂过热，该过程称为回热制冷循环。
回热制冷循环毛细管与回气管回热一般有3种方式：
1.将毛细管与回气管用铝箔包裹在一起（适用于铝回气管，效率比较低）
2.将毛细管与回气管表面焊接在一起（适用于铜回气管，效率比较高）
3.将毛细管插入回气管内（一般用在吹涨式蒸发器上，相比之下效率最高）气体气体液体液气液气液气12atm12atm0.5atm0.5atm烫较热温热18℃以下吸入低温低压气体
排出高温高压气体放热冷凝液化节流降压相变制冷要点总结：压缩过程冷凝过程节流过程蒸发过程作业：
一、书面作业：
1.电冰箱一般采用蒸汽压缩制冷方式，它的制冷循环包括蒸发 、——、—— 节流4 个过程。 而蒸发器、——、——、节流阀是蒸汽压缩制冷系统的4个必不可少的基本部件。
2.论述冰箱制冷循环过程。
二、实践作业:
对照教具分组讲解冰箱工作原理（组长负责）
三、预习：冰箱的电气控制系统。并在课余观察冰箱，记录冰箱的电气控制原理图。
附本节教学要求
1.理解制冷循环过程，能用图示法表示出来。
2.理解回热制冷循环
3.能够画出管道图，结合图说明电冰箱
的工作原理
4.能结合教具较为详尽的说明冰箱工作原理
说明：教学要求即平时考核、就业技能考核内容
同学们再见！ 讨论：
