5.2电冰箱 课件 (3)22张PPT

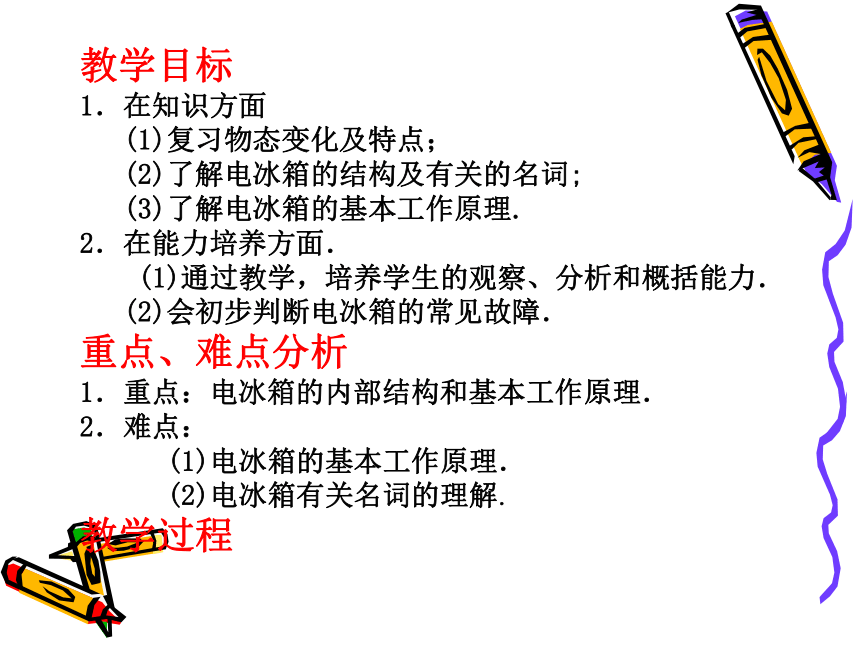

课件22张PPT。电冰箱教学目标
1．在知识方面
(1)复习物态变化及特点；
(2)了解电冰箱的结构及有关的名词;
(3)了解电冰箱的基本工作原理.　　
2．在能力培养方面．
　 (1)通过教学，培养学生的观察、分析和概括能力．
　 (2)会初步判断电冰箱的常见故障．
重点、难点分析
1．重点：电冰箱的内部结构和基本工作原理．
2．难点：
(1)电冰箱的基本工作原理．
(2)电冰箱有关名词的理解．

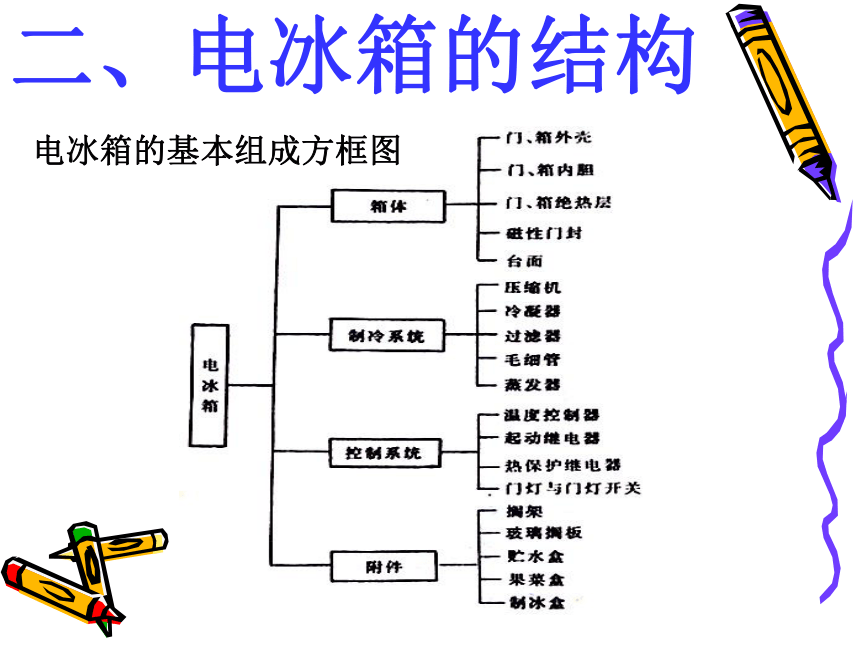

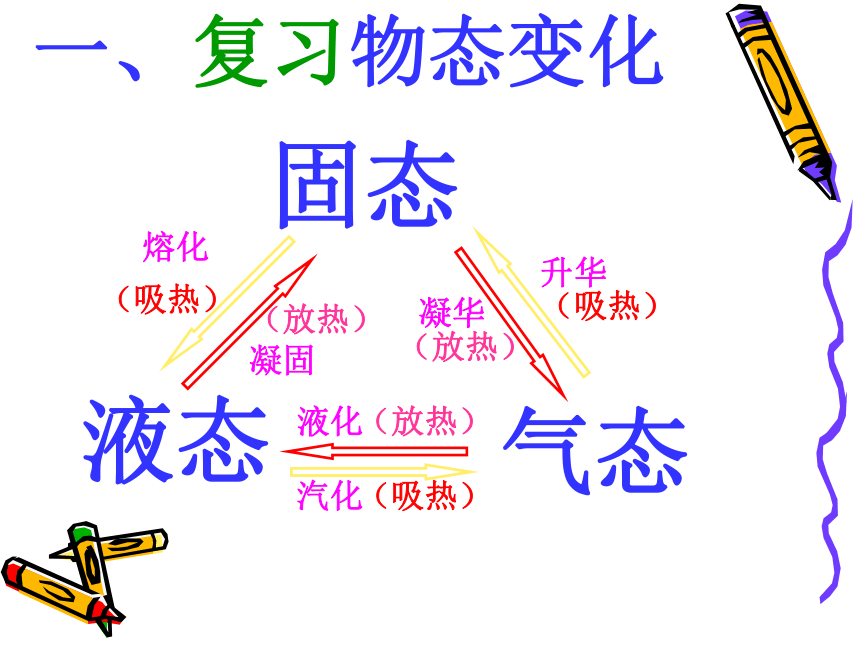

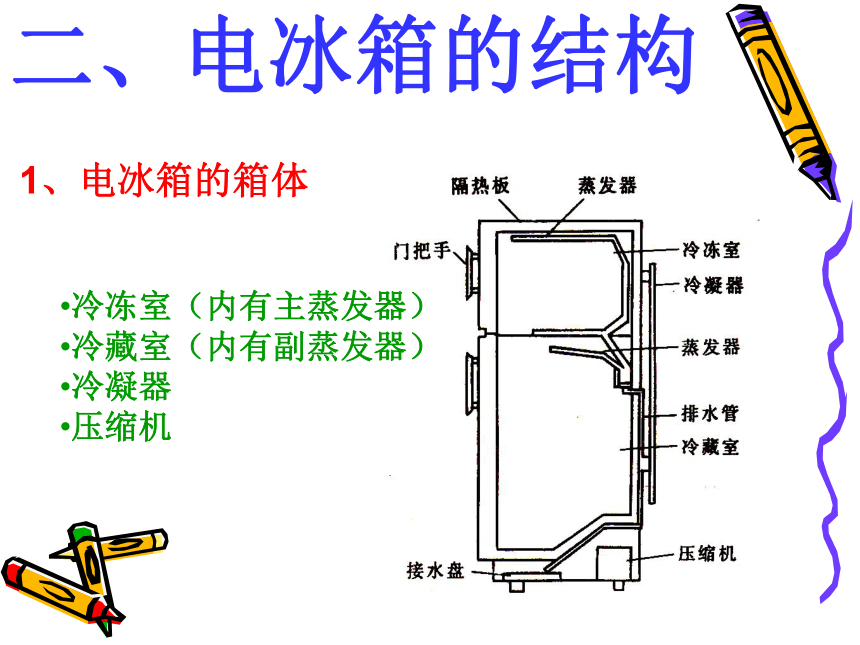

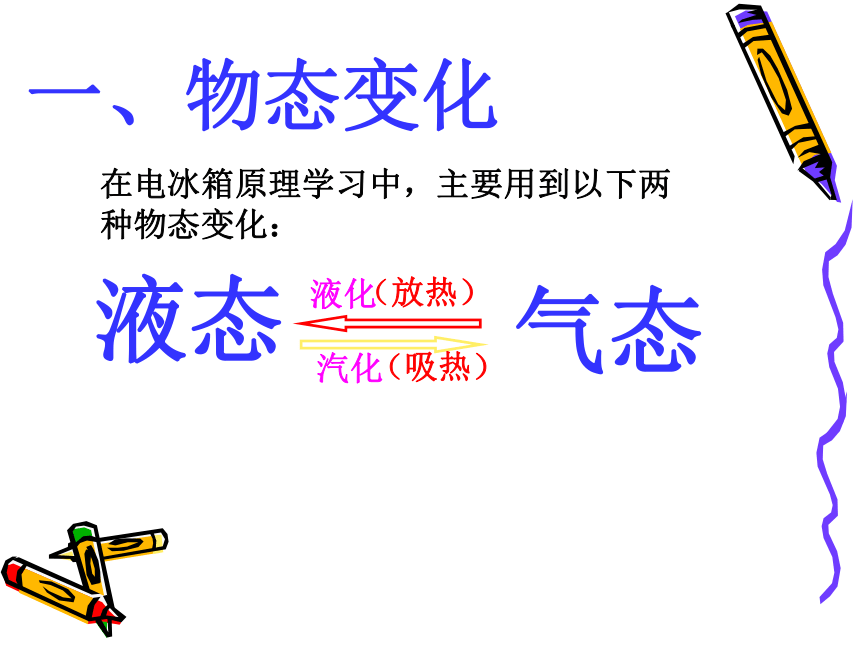

教学过程固态液态气态（放热）凝固熔化（吸热）汽化（吸热）液化（放热）升华（吸热）凝华（放热）一、复习物态变化液态气态汽化（吸热）液化（放热）一、物态变化在电冰箱原理学习中，主要用到以下两种物态变化：电冰箱的基本组成方框图 二、电冰箱的结构二、电冰箱的结构1、电冰箱的箱体 1、电冰箱的箱体冷冻室（内有主蒸发器）
冷藏室（内有副蒸发器）
冷凝器

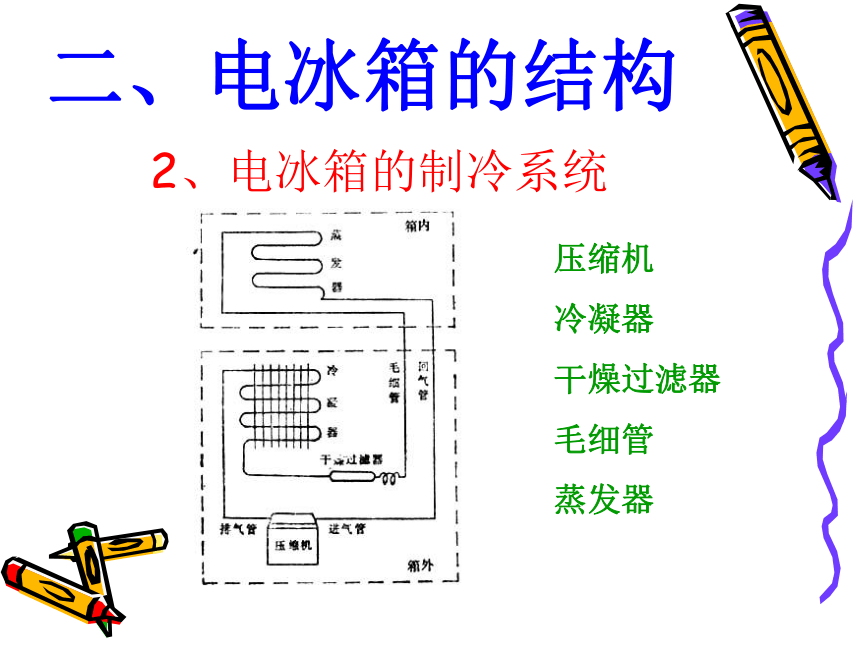

压缩机二、电冰箱的结构二、电冰箱的结构2、电冰箱的制冷系统 压缩机
冷凝器
干燥过滤器
毛细管

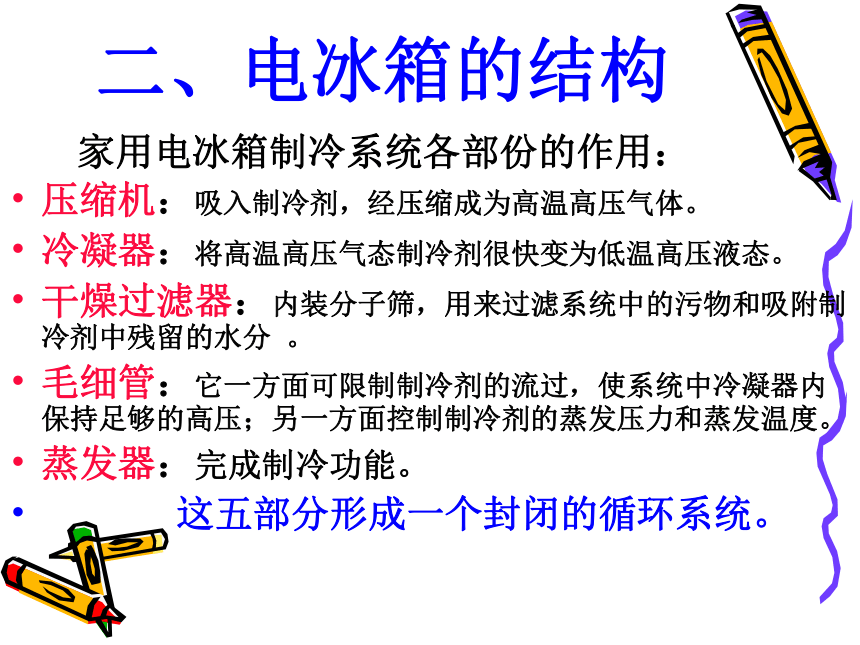

蒸发器 二、电冰箱的结构 家用电冰箱制冷系统各部份的作用：
压缩机：吸入制冷剂，经压缩成为高温高压气体。
冷凝器：将高温高压气态制冷剂很快变为低温高压液态。
干燥过滤器：内装分子筛，用来过滤系统中的污物和吸附制冷剂中残留的水分 。
毛细管：它一方面可限制制冷剂的流过，使系统中冷凝器内保持足够的高压；另一方面控制制冷剂的蒸发压力和蒸发温度。
蒸发器：完成制冷功能。
这五部分形成一个封闭的循环系统。 三、 电冰箱工作原理三、电冰箱工作原理电冰箱的常见故障现象
因制冷系统而造成的故障现象有：压
缩机不停机、不制冷、制冷效果差等。
其原因有制冷系统的堵塞和泄漏两种。
四、 电冰箱的常见故障与维修1、制冷系统的堵塞：
一般有脏堵和冰堵，油堵的故障很少见。
脏堵是由于制冷系统中有杂质（氧化皮、铜屑、焊渣等），当他们随制冷剂循环时，在毛细管或干燥过滤器处发生堵塞。
发生脏堵后，蒸发器不结霜或结霜不满，冷凝器温度偏低，手摸干燥过滤器感觉不热，系统循环不畅通。 四、电冰箱的常见故障与维修冰堵是由于制冷系统进入水分造成的。制冷剂本身含有一定的水分，加上维修中抽真空的工艺不严格，或泄漏后在压缩机中存有水分，当过滤器内部的分子筛达到饱和后，不能再吸收水分，而当毛细管出口温度低于零度时，则水分就会从制冷剂当中分离出来，凝结在毛细管的出口，形成冰堵。
冰堵形成后，压缩机排气阻力增大，冷凝器不热，加热蒸发器一段时间，又可以正常工作，但在连续工作一段时间后故障重新出现，这就是冰堵的特征。
四、电冰箱的常见故障与维修2、制冷系统泄漏 制冷系统泄漏，大部分发生在蒸发器、冷凝器、干燥过滤器、防露管等，还有就是焊接的接头。
制冷系统泄漏的故障现象：
制冷系统泄漏后，压缩机不停机、不制冷、制冷效果差。四、电冰箱的常见故障与维修 制冷系统泄漏的检修：
一般来说，制冷系统泄漏时，在泄漏处（即蒸发器、冷凝器、干燥过滤器、防露管等处）有冷冻机油出现。2、制冷系统泄漏 四、电冰箱的常见故障与维修3、电冰箱的维修程序（1）通过感觉器官初判故障
通过眼、耳、鼻、手等对电冰箱的故障进行初步的判断。
（2）检漏
用仪器、仪表对电冰箱的故障进行进一步、准确的判断。
（3）排除故障
根据不同情况，采取不同的方法进行维修。
　只要是制冷系统堵塞、泄漏，都必须从工艺管处焊开，接上真空压力表排堵、检漏，然后抽真空，加氟。 五、小 结1、电冰箱制冷系统的结构2、电冰箱工作原理 接通电源后，压缩机启动，将蒸发器内的制冷剂蒸气吸入，靠压缩机做功把它压缩成高温高压的气体，再排入冷凝器。在冷凝器中制冷剂蒸气不断向周围空间放热，逐步凝结成液体。这些高压液体流经毛细管，节流降压缓慢流入蒸发器，在蒸发器里不断地汽化，吸收冰箱内的热量，从而使冰箱内的温度降低。制冷剂蒸气再次被压缩机吸回。就这样，冰箱利用电能做功，借助制冷剂的物态变化，把箱内蒸发器周围的热量搬送到箱后冷凝器里去放出，如此周而复始不断地循环，以达到制冷目的。 电冰箱因制冷系统而造成的故障现象有：
压缩机不停机、不制冷、制冷效果差等。
其原因有制冷系统的堵塞和泄漏两种3、电冰箱的常见故障现象思 考 题1、家用电冰箱的制冷系统主要由 、 、 、 和
等部分组成。
2、简述家用电冰箱的基本工作原理。
3、有一台电冰箱，压缩机能工作，但不停机，制冷效果不好，试分析其原因。
