5.2电冰箱 课件 (1)50张PPT

课件50张PPT。一、电冰箱的基本功能

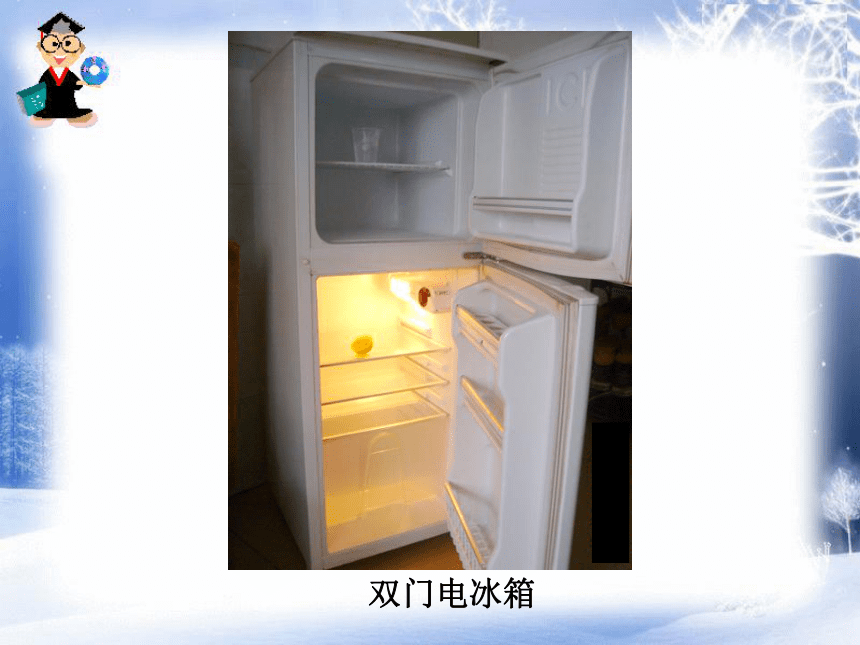

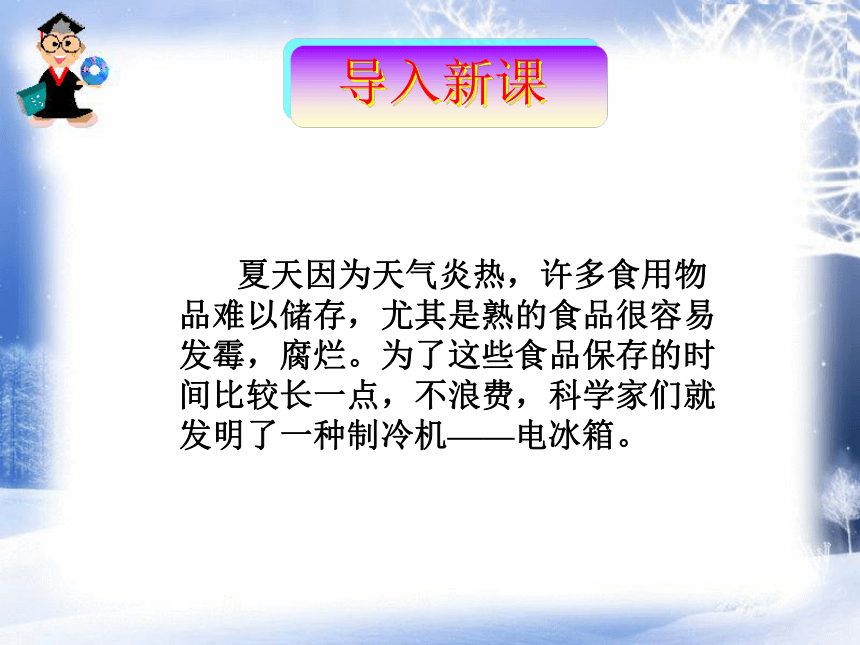

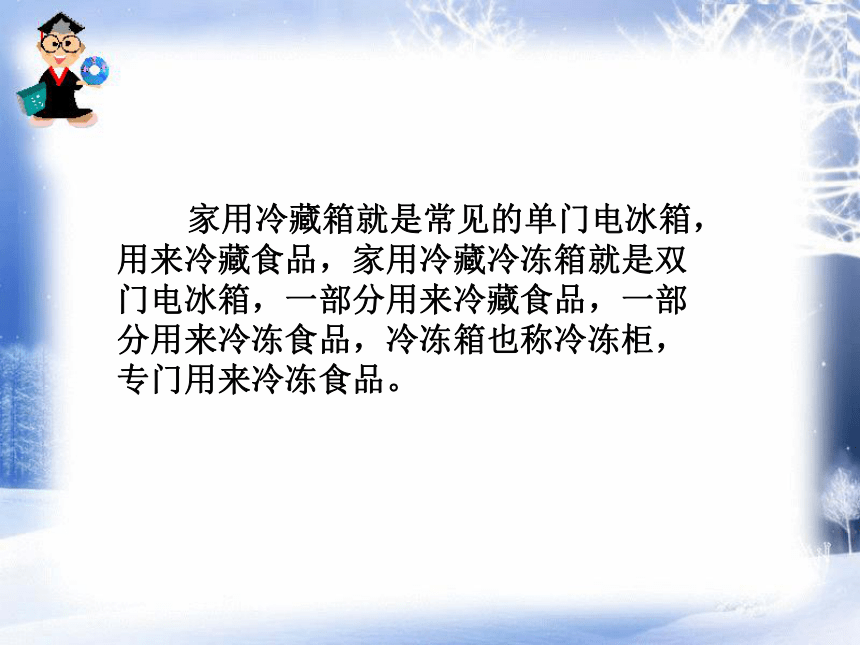

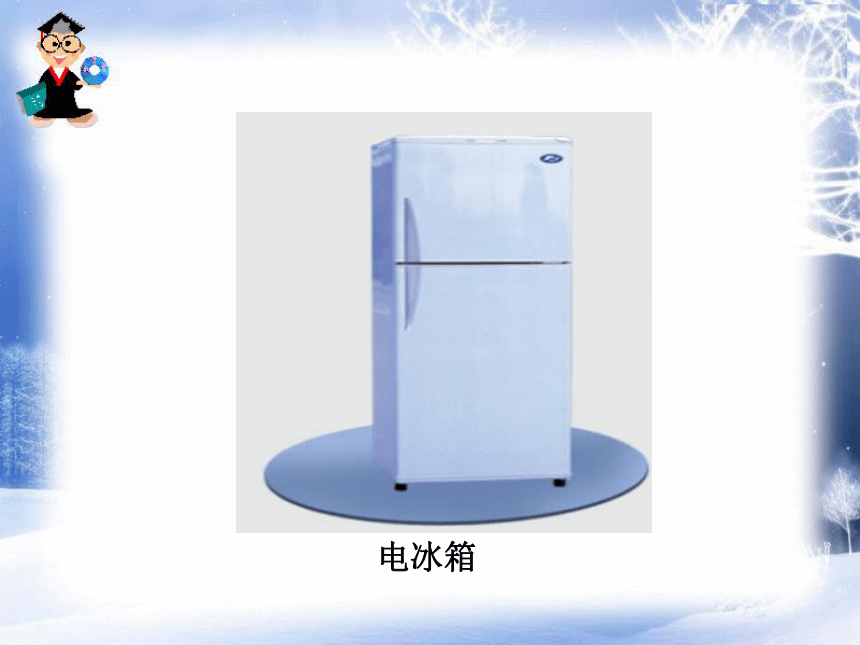

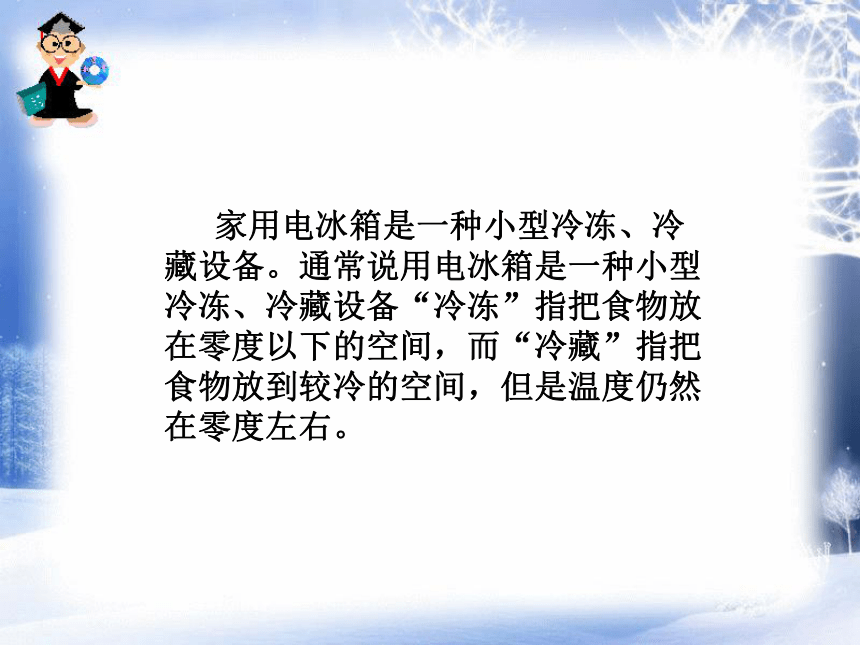

二、电冰箱的基本构造 电冰箱 夏天因为天气炎热，许多食用物品难以储存，尤其是熟的食品很容易发霉，腐烂。为了这些食品保存的时间比较长一点，不浪费，科学家们就发明了一种制冷机——电冰箱。电冰箱 家用电冰箱是一种小型冷冻、冷藏设备。通常说用电冰箱是一种小型冷冻、冷藏设备“冷冻”指把食物放在零度以下的空间，而“冷藏”指把食物放到较冷的空间，但是温度仍然在零度左右。 家用冷藏箱就是常见的单门电冰箱，用来冷藏食品，家用冷藏冷冻箱就是双门电冰箱，一部分用来冷藏食品，一部分用来冷冻食品，冷冻箱也称冷冻柜，专门用来冷冻食品。单门电冰箱双门电冰箱知识目标1．了解电冰箱的制冷原理。

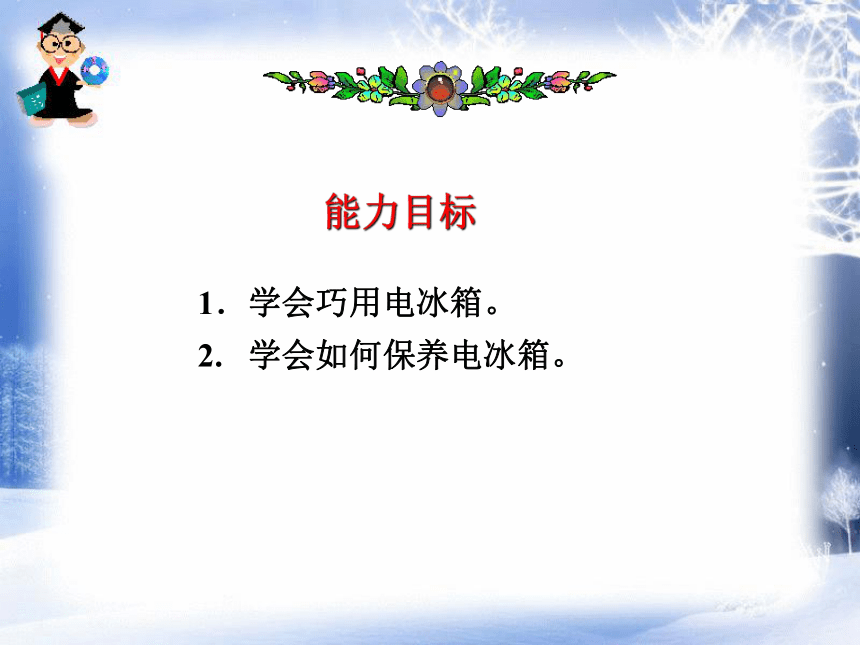

2. 知道电冰箱的组成和主要构造。能力目标1．学会巧用电冰箱。

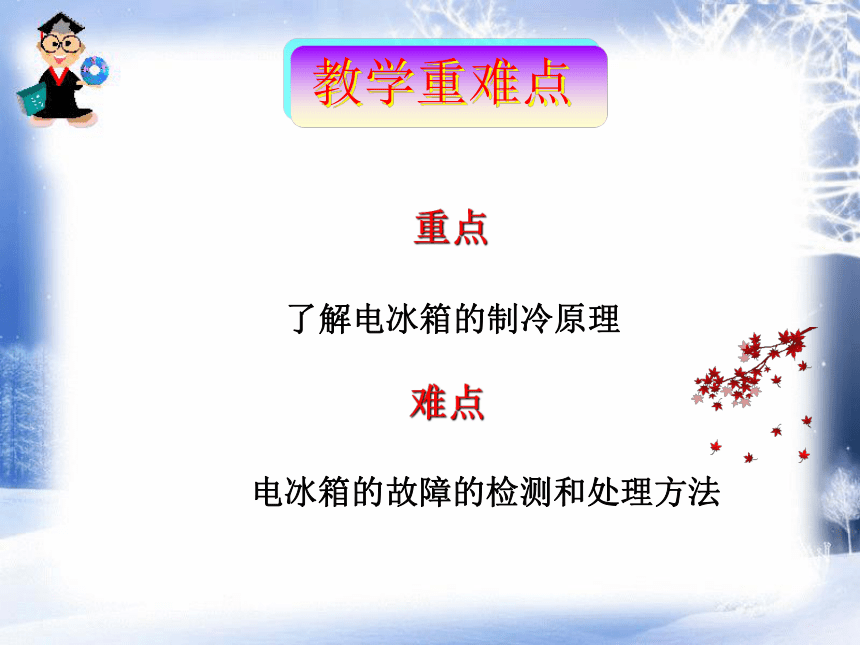

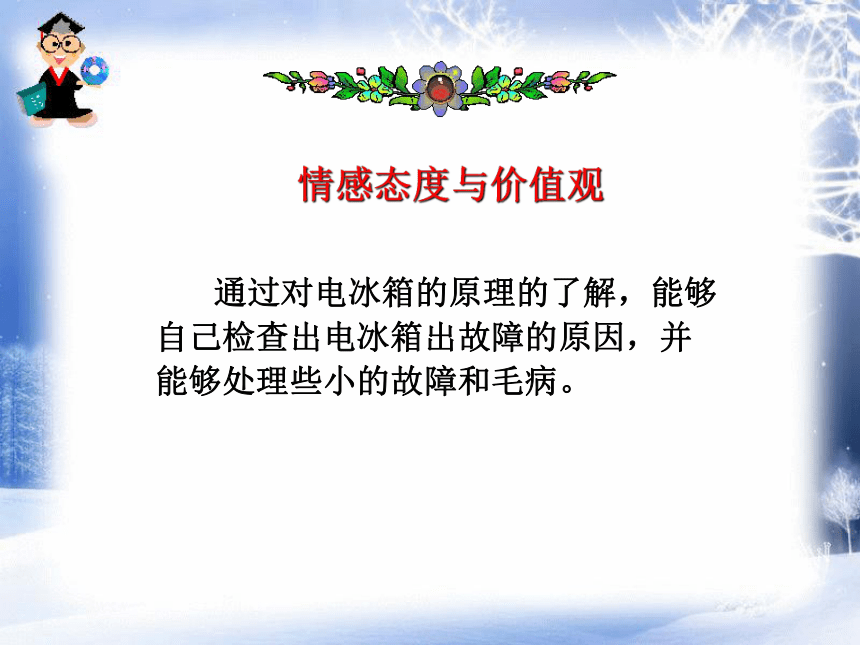

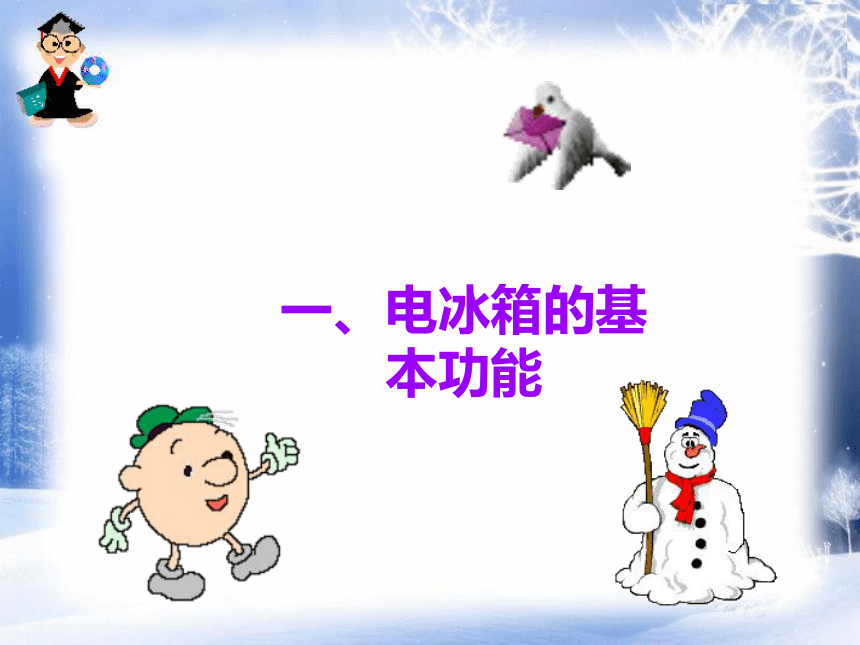

2. 学会如何保养电冰箱。情感态度与价值观 通过对电冰箱的原理的了解，能够自己检查出电冰箱出故障的原因，并能够处理些小的故障和毛病。重点了解电冰箱的制冷原理难点电冰箱的故障的检测和处理方法一、电冰箱的基本功能 电冰箱除了能制作清凉饮料和冰块以外，更重要的是能冷藏和冷冻食品。它能保持食品原有的鲜度，即营养、水分、颜色和味道不变，并可以在一定的期限内防止食品变质腐烂。电冰箱内冷藏食品防止食品变质腐烂 对于以冷藏和冷冻的食品为主要功能的电冰箱来说，电冰箱具有以下三方面的功能：
1、制冷功能——利用人工制冷技术在电冰箱的箱体内创设一个冷藏，冷冻食品所需要的低温环境。
2、控温功能——使电冰箱内的能按照冷藏、冷冻食品的需求进行自动调控。
3、保温功能——尽可能减少箱体内外的热交换，以维持箱内的低温环境。二、电冰箱的基本构造电冰箱由以下三个系统构成。
1、制冷系统
2、电器控制系统
3、箱体保温系统1、电冰箱的制冷系统电冰箱制冷系统示意图 制冷系统的功能是在箱体内实现低温环境。其工作过程和制冷机相同。主要部件有：压缩机、冷凝剂、毛细血管和蒸发器等几部分，制冷系统是连通在一起的密封系统，里面冲注制冷剂。为了确保运行正常，在制冷系统中还没有置干燥过滤器等辅件。 压缩机是使制冷剂产生物态变化的动力，大都采用全封闭式。通常把压缩机和电动机封闭在同一个外壳内，以防止制冷剂的泄露并减少噪音。压缩机都配有自动安全装置，可以保证长期使用不出故障。压缩机 冷凝器的作用是将制冷剂带来的热量放出，将气体还原为液体，一般采用自燃对流风冷形式。为了加强热交换。冷凝器外表面喷了很薄的黑漆，架空安装在箱体的背后。电冰箱的后背 毛细管的主要的功能是节流降压。一般是由紫铜管制成的。由于毛细管的通道比较狭窄，因而流经它的液体制冷剂会受到较大的阻力，压强不断下降，从而保证供给蒸发器的制冷剂处在低压状态。 干燥过滤器的主要功能有：一是利用存放在它内部的干燥剂去吸附制冷系统可能存在的水分，二是利用放置在它内部的过滤网防止制冷系统中可能存在的赃物对制冷系统造成影响，以确保制冷系统的正常运行。干燥过滤器干燥过滤器结构图 鹏鹏家购买了一台新冰箱放在厨房里。某日天气很热，为了降低厨房的温度，鹏鹏的妈妈把厨房的门窗全部关闭，然后将冰箱门打开，他这样做可以吗？ 2、电器控制系统
电器控制系统用来控制电冰箱的工作，使其按照人们的要求安全运行。控制系统主要由压缩机的启动、运行与保护电路以及温控、除霜和照明等其它电路组成。某冰箱的电气控制系统 过载热保护充电器用于保护压缩机的电动机。当机器发生故障而使电动机负荷过大时，或电动机长期工作而温度升高时，过载保护继电器会断开触点，切断电源，电动机停止运转。 启动继电器的作用是在电冰箱接通电源的瞬间，闭合启动点推动压缩机电机起动、运行。
过载热保护继电器和启动继电器一般都安装在压缩机铁壳内的一个塑料胶木盒里面。 温度控制器的作用是利用温控器内的温度传感器检测箱内的温度，并控制压缩机的开关，以达到控制电冰箱内温度的目的。温度器一般装在冰箱的冷藏室内壁，温控器上设置从“弱冷”至“强冷”的不同温度档位，用户可以根据需要将温控器的拨扭置于相应的温度档位。冷藏室内的照明灯3、箱体保温系统
保温系统能有效的防止电冰箱内外的热交换，以维持箱内的低温环境。
通常在电冰箱的箱壁填充聚氨酯作为隔热材料。此外，在门的内壁四周装有磁性门缝条，以确保箱门能与箱体的门框处于十分良好的密封状态。电冰箱铭牌和星级
1、产品型号
家用冰箱的型号由五部分组成
（1）改进设计序号，用大写英文字母顺序表示.
（2）无霜冰箱用英文W字母表示（3）规格代号，有效容积以阿拉伯数字表示。
（4）用途分类代号，C为冷藏箱，CD为冷藏冷冻箱
（5）产品代号，家用电冰箱。2、耗电量
电冰箱的耗电量分为额定耗电量和世纪耗电量。
3、气候类型
热带型（T）、亚热带型（ST）、温带型（N）、亚温带型（SN）4、星级
表示电冰箱冷冻室的温度级别
*一星级：冷冻室温度低于-6°，食物可储藏十天。**二星级：冷冻室温度低于-12°，食物约可储藏一个月。***三星级：冷冻室温度低于-18°，食物均可储藏三个月。****四星级：后三星表示冷冻室温度低于-18°，前一星期表示有速冻室，可以冻结鲜食品。动画：电冰箱工作原理电冰箱具有三方面的功能：
1、制冷功能——利用人工制冷技术在电冰箱的箱体内创设一个冷藏，冷冻食品所需要的低温环境。
2、控温功能——使电冰箱内的能按照冷藏、冷冻食品的需求进行自动调控。
3、保温功能——尽可能减少箱体内外的热交换，以维持箱内的低温环境。电冰箱由以下三个系统构成。
1、制冷系统——压缩机、冷凝剂、毛细血管和蒸发器等几部分。
2、电器控制系统——压缩机的启动、运行与保护电路以及温控、除霜和照明等其它电路组成。
3、箱体保温系统1、查找资料找出有关使用电冰箱的注意事项。 答：使用电冰箱时箱内温度不易调的过低，应该根据冷却物的需要灵活掌握。箱温太低会增加压缩机运转时间，缩短停机保温时间，既费电有磨损机件；尽量减少开门的次数和时间；冰箱使用中不应随时断电，应由温度控制器自动调节压缩机的开停时间，这样可以保证箱内经常保持正常的低温状态，使蒸发温度低，电机负荷小，运行时间短。2、通过对蒸发器的表面状态观察、手摸冷凝器的温度和聆听毛细管的过液声对制冷系统故障进行初步的判断。
答：3、如何保养电冰箱？
答：电冰箱的保养主要是要及时化霜、爽体清洗，输入稳定的电压和及时维修等，当电冰箱使用一段时间后，蒸发器内一定会结霜，霜层太后会影响冷气循环，应及时化霜。无论什么冰霜，使用一段时间以后，箱内总有污物和细菌，会污染食物，故每隔一两个月后需要清洗一次，清洗应在化霜后进行，以柔软的布或者是海绵。1、答：制冷系统的功能是在箱体内实现低温环境，该系统包括的部件主要是：压缩机、冷凝器、毛细管和蒸发器等四个部分，这四个部分组成一个密封的连通系统，里面冲注一定量的制冷剂。2、3答案略
4、例如减少开启次数，选用节能型电冰箱等。
