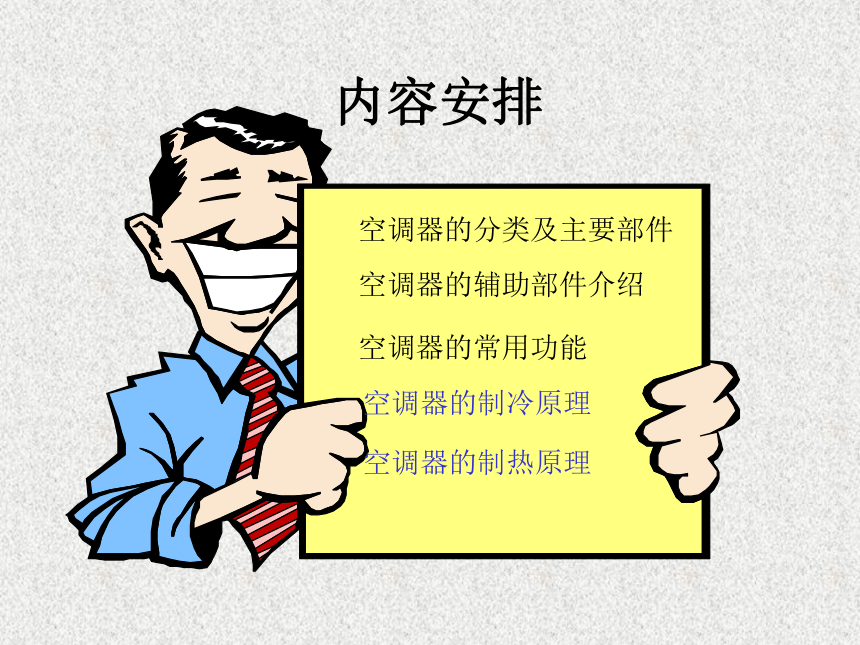

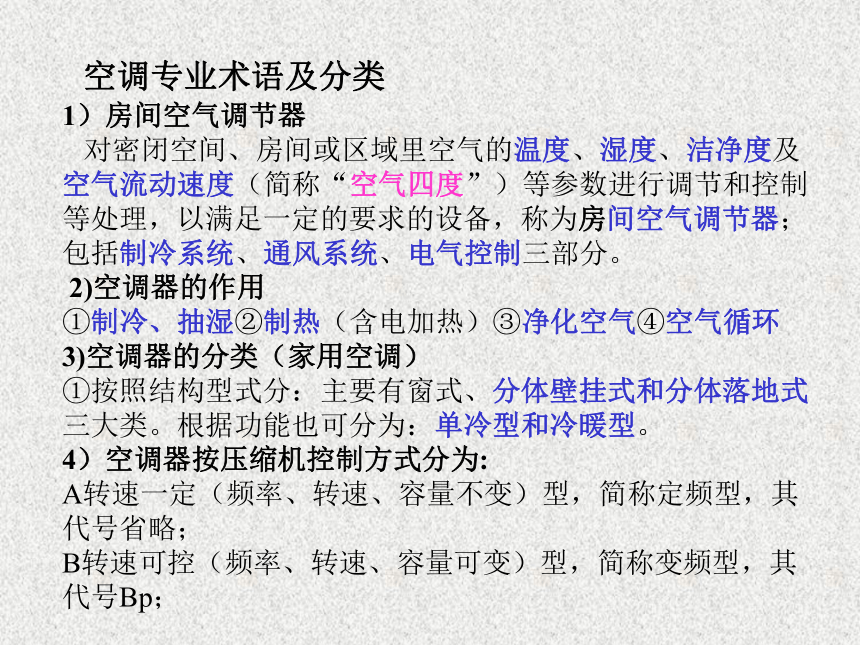

课件51张PPT。空调器?夏天人们为什么将水泼在地上？ 这是因为随着水的蒸发，带走了地面的热量而变得凉爽，这就是最早的自然空调。内容安排空调器的分类及主要部件空调器的辅助部件介绍空调器的常用功能空调器的制冷原理空调器的制热原理1）房间空气调节器 对密闭空间、房间或区域里空气的温度、湿度、洁净度及空气流动速度（简称“空气四度”）等参数进行调节和控制等处理，以满足一定的要求的设备，称为房间空气调节器；包括制冷系统、通风系统、电气控制三部分。 2)空调器的作用
①制冷、抽湿②制热（含电加热）③净化空气④空气循环
3)空调器的分类（家用空调）
①按照结构型式分：主要有窗式、分体壁挂式和分体落地式三大类。根据功能也可分为：单冷型和冷暖型。

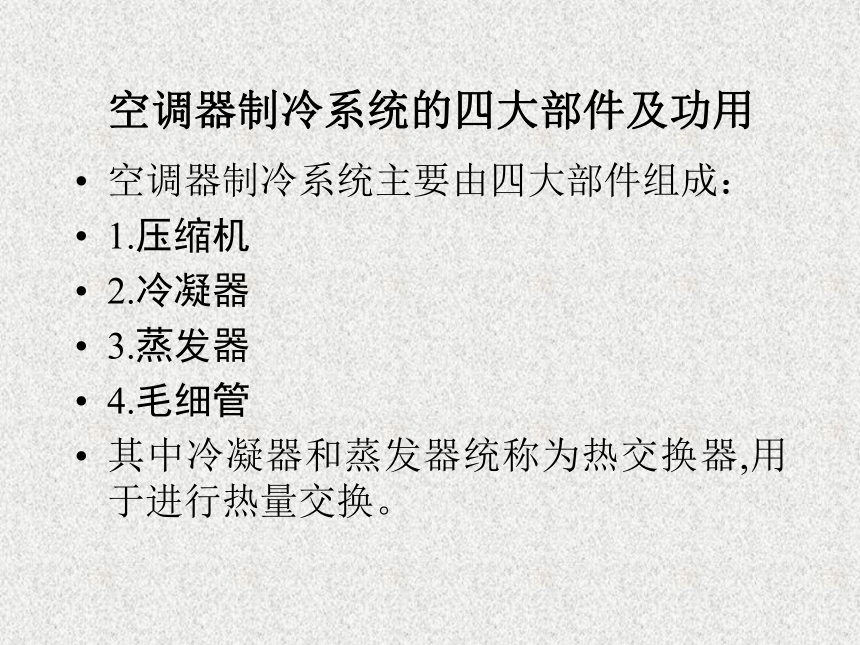

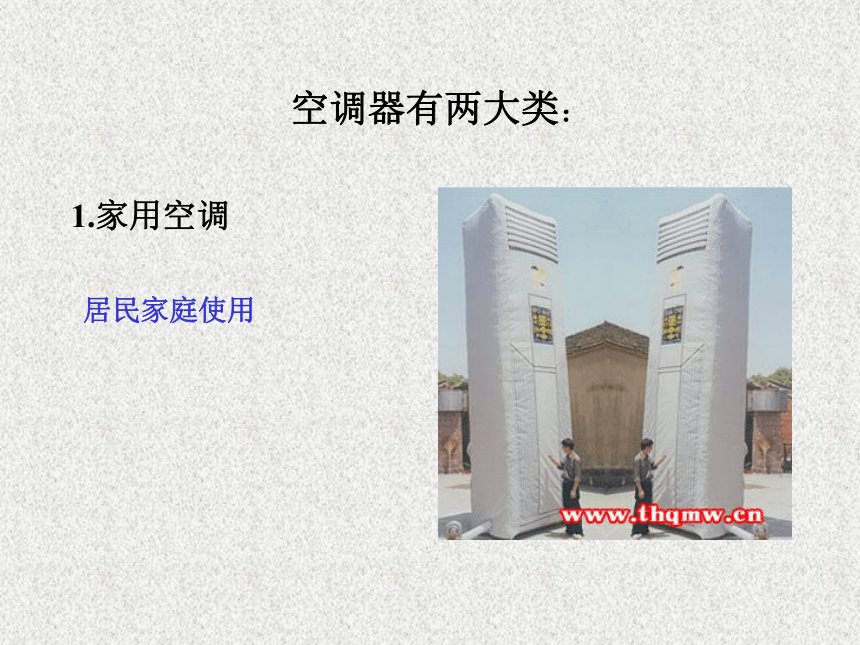

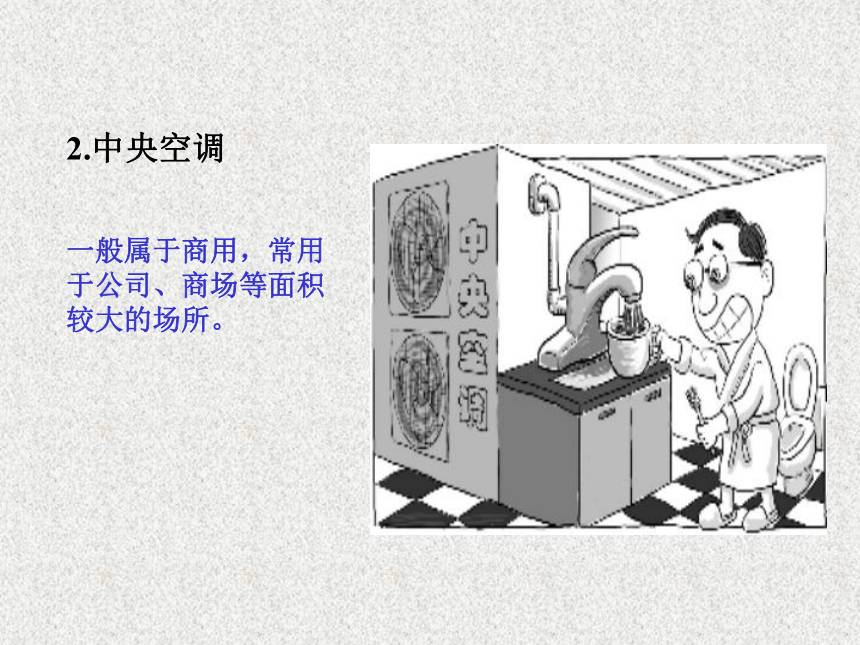

4）空调器按压缩机控制方式分为: A转速一定（频率、转速、容量不变）型，简称定频型，其代号省略； B转速可控（频率、转速、容量可变）型，简称变频型，其代号Bp；空调专业术语及分类 空调器有两大类：1.家用空调居民家庭使用2.中央空调一般属于商用，常用于公司、商场等面积较大的场所。家用空调空调器制冷系统的四大部件及功用空调器制冷系统主要由四大部件组成：
1.压缩机
2.冷凝器
3.蒸发器
4.毛细管
其中冷凝器和蒸发器统称为热交换器,用于进行热量交换。

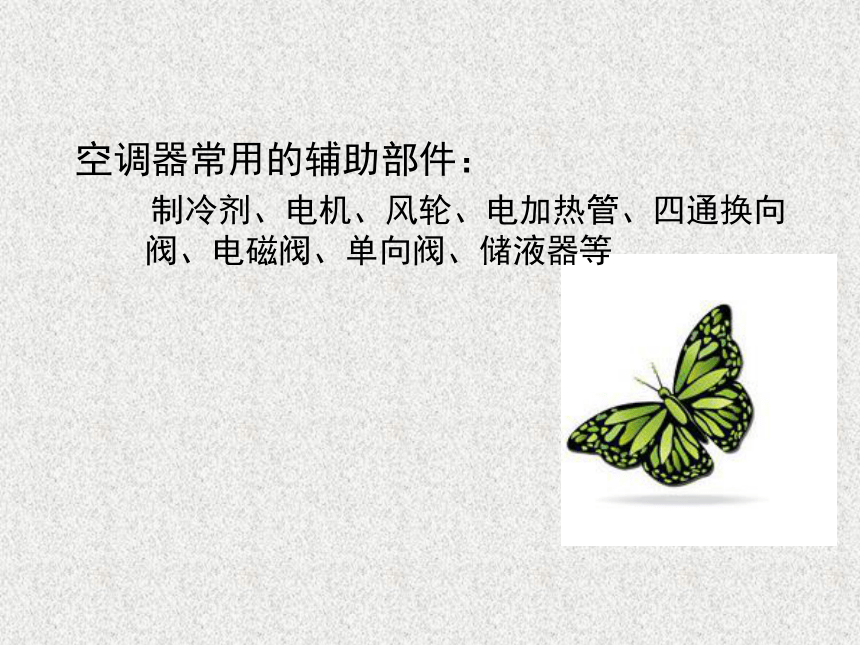

空调器常用的辅助部件：
制冷剂、电机、风轮、电加热管、四通换向阀、电磁阀、单向阀、储液器等

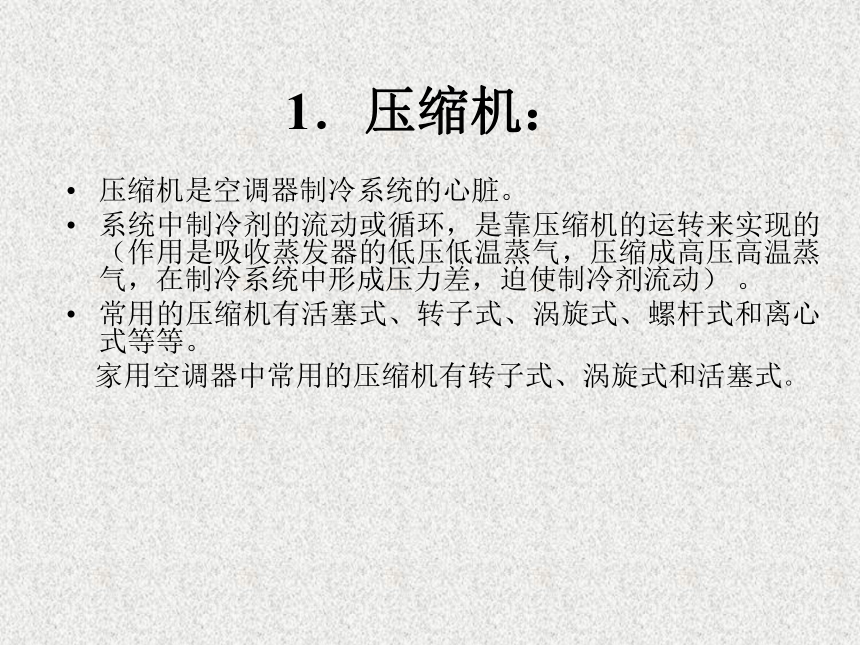

1．压缩机：压缩机是空调器制冷系统的心脏。
系统中制冷剂的流动或循环，是靠压缩机的运转来实现的（作用是吸收蒸发器的低压低温蒸气，压缩成高压高温蒸气，在制冷系统中形成压力差，迫使制冷剂流动） 。
常用的压缩机有活塞式、转子式、涡旋式、螺杆式和离心式等等。
家用空调器中常用的压缩机有转子式、涡旋式和活塞式。电机定子组件电机转子曲轴消音器主副轴承储液器止推座滚动活塞滑片汽缸下壳体主壳体上壳体内置保护器1.1转子式压缩机1.2活塞式压缩机：1.3涡旋式压缩机：1.4螺杆式压缩机：2．冷凝器冷凝器是一种高压部件，装在压缩机排出口和过滤器之间;
将压缩机排出的高压高温制冷剂气体，通过冷凝器的外壁和翅片将热量付给周围空气.2．冷凝器冷凝器是将来源于压缩机的制冷剂高压过热气体冷却、冷凝为液体的热交换设备。在冷凝过程中，冷凝压力不变，温度降低。冷凝器是一种高压部件，它在制冷系统中的功能是排放热量，负责将制冷剂在蒸发过程和压缩过程中得到的热量排放给冷却介质。冷凝器按冷却方式可分为：水冷式、蒸发式和风冷式，美的武汉公司的冷凝器都采用风冷式。风冷式是利用冷却介质的显热，即空气温度升高。 3．蒸发器
装在毛细管和压缩机吸入口之间，在冷凝器中凝结后的高压制冷剂液体，经过滤器到毛细管节流降压后进入蒸发器，变成低压饱和气体过程中，吸收外界热量。3.蒸发器某柜机蒸发器蒸发器是依靠制冷剂液体的蒸发来吸收被冷却介质热量的热交换设备。它在制冷系统中的功能是吸收热量。为了保证蒸发过程能稳定持久地进行，必须不断地用压缩机将蒸发的气体抽走，以保持一定的蒸发压力。美的武汉公司使用的蒸发器都是表面式蒸发器，用来冷却空气，是一种低压部件。 4．毛细管主要起节流和降压作用。
在制冷系统中，冷凝器与蒸发器之间装上毛细管，从冷凝器流出的物体，经过细小的毛细管时，将受到较大的阻力，因此，液体制冷剂的流量减少限制了制冷剂进入蒸发器的数量，使冷凝器中保持较稳定的压力，毛细管两端的压力差也保持稳定，这样进入蒸发器的制冷剂降低压力进行充分的蒸发吸热，达到制冷的目的。空调主要部件及常用辅助部件介绍——制冷剂1.制冷剂（冷媒）
制冷剂是在制冷装置中进行制冷循环的工作物质，是在冷冻空调系统中，用以传递热能，产生冷冻效果之工作流体（容易吸热变成气体，又容易放热变成液体的物质 ）
R22：一氯二氟甲烷；分子式： CHCLF2 沸点-40.82
R410A：是一种混合制冷剂，它是由R32（二氟甲烷）和R125（五氟乙烷）组成的混合物。R410A沸点-51.6℃（是一种新型环保制冷剂，不破坏臭氧层，工作压力为普通R22空调的1.6倍左右， 制冷（暖）效率更高 ，节能最低15%的效果 ）2.空调制冷剂分类
空调主要部件及常用辅助部件介绍——四通换向阀2.四通换向阀在同一台空调器中实现制冷与制热的模式切换是通过电磁四通阀来实现的。
先导阀主阀
电磁线圈四通阀由三个部分组成：
空调主要部件及常用辅助部件介绍——四通换向阀①毛细管 ②先导滑阀 ③压缩弹簧 ④⑤活塞腔 ⑥主滑阀空调主要部件及常用辅助部件介绍——四通换向阀空调主要部件及常用辅助部件介绍——风轮3.风轮两器中的换热属于强迫对流换热，即强制有空气通过换热器。
空调器中“风”的产生是通过电机带动风轮产生的。
贯流风轮离心风轮轴流风轮
用于空调器中常用的风轮有：
空调主要部件及常用辅助部件介绍——风轮贯流风轮主要用于分体式空调器室内机。空调主要部件及常用辅助部件介绍——风轮离心风轮主要用于分体落地式空调器（柜机）的室内机以及窗式空调器蒸发器侧
空调主要部件及常用辅助部件介绍——风轮轴流式风轮主要用于分体式空调器的室外机以及窗式空调器的冷凝器侧。
电控、电器系统单轴异步电机塑封电机电控电加热管PTC钣金件室外机顶盖室外机底盘室外机右围室外机前面板室内机左右侧板塑料件柜机面板柜机格栅分体底盘分体面板分体面框常用功能介绍1.? 制冷（降低气温）通过从室内高温空气中吸收热量并向室外放热，使得室内环境温度下降到所要求的温度，以达到凉爽舒适的目的的手段。 2.? 制热（热泵——升高气温） 通过从室外低温空气中吸收热量并向室内放热，使得室内环境温度上升到你所要求的温度，以达到暖和舒适的目的的手段。
3.? 抽湿（降低房间湿度） 在制冷的过程中，空气经过比其露点温度低的蒸发器时，其中的水蒸气就冷凝下来，起到把空气中过多的湿气带走的目的的手段。4.? 送风（改变风速） 强制使室内空气得到循环流动，相当于风扇用。 5.? 自动（模糊控制） 根据室内温度与你所设定的温度之差自动地提供冷量或热量，随时保证室内环境的舒适性。 以上为普通空调器的五个基本的运行模式。制冷运行时，来自室内机蒸发器的低压低温制冷剂气体被压缩机吸入压缩成高压高温气体，排入室外机冷凝器，通过轴流风扇的作用，与室外的空气进行热交换而成为中温中压的制冷剂液体，经过毛细管的节流降压、降温后进入蒸发器，在室内机的风扇作用下，与室内需调节的空气进行热交换而成为低压低温的制冷剂气体，如此周而复始地循环而达到制冷的目的。二、空调器工作原理及其结构概述 1、空调器的制冷原理家用空调事业部2、空调器的制热原理
其实就是制冷的逆向循环.在进行制热运行时，电磁四通换向阀动作(通电)，使制冷剂按照制冷过程的逆过程进行循环。制冷剂在室内机换热器中放出热量，在室外机换热器中吸收热量，进行热泵制热循环，从而达到制热的目的。 3、 空调器的工作原理图 制冷量（制冷能力）：空调器在额定工况和规定条件下进行制冷运行时，单位时间内从密闭空间、房间或区域内除去的热量总和，单位：W。
制冷消耗功率：空调器在额定工况和规定条件下进行制冷运行时，所输入的总功率，单位：W。
制热量（制热能力）：空调器在额定工况和规定条件下进行制热运行时，单位时间内送入密闭空间、房间或区域内的热量总和，单位：W。制热消耗功率：空调器在额定工况和规定条件下进行制热运行时，所输入的总功率，单位：W。
注：只有热泵制热功能时，其制热消耗功率称为热泵制热消耗功率。
能效比(EER)：在额定工况和规定条件下，空调器进行制冷运行时，制冷量与有效输入功率之比，其值用W/W表示。
性能系数（COP）：在额定工况（高温）和规定条件下，空调器进行热泵制热运行时，制热量与有效输入功率之比，其值用W/W表示。专业名词 空调机型选择与房间面积关系.
房间面积与冷量的折算表（以房间垂直高度2.8m为标准），如表房间面积与冷量的折算表注：根据此表，按房间朝向及面积的大小就可选定所需要机型冷量的大小。
房间垂直高度以2.8m为标准，超过该高度时，机型相应要选大，可按高度的百分比计算，如实际高度为3.2m，则应选择的机型冷量是以2.8m为标准高度选定机型的3.2/2.8=1.143倍。谢 谢 ！
