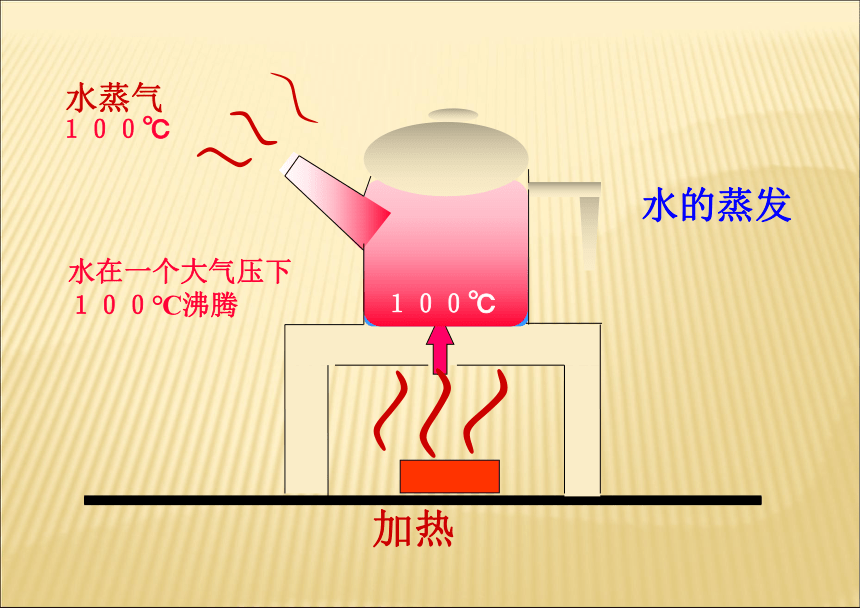

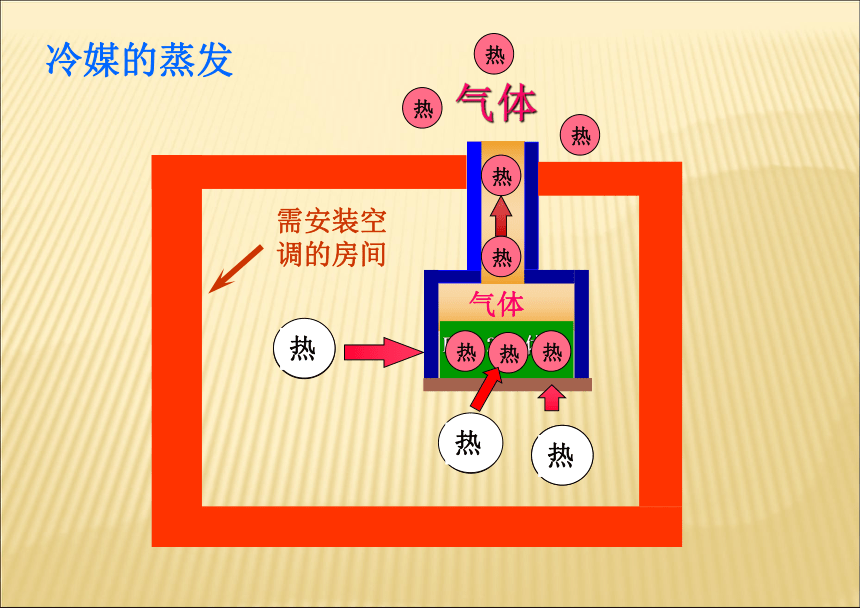

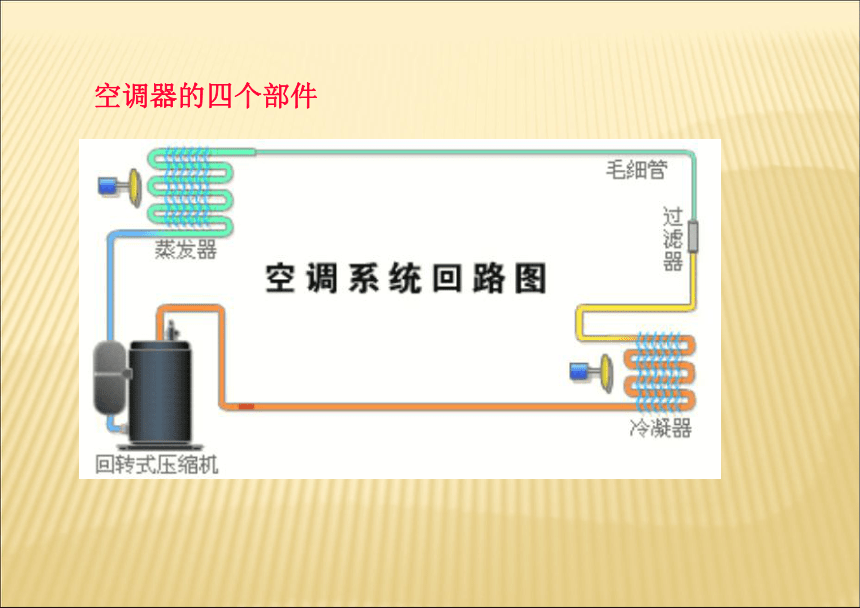

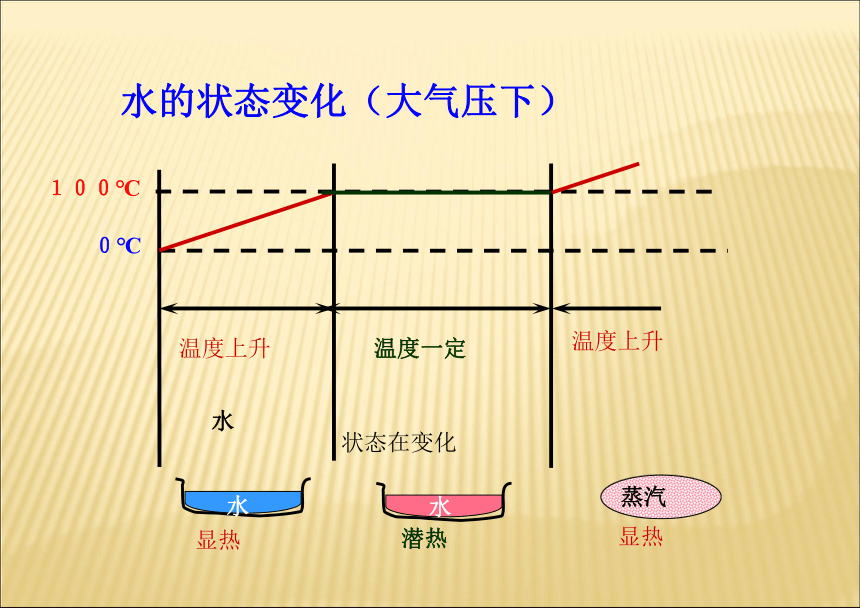

课件27张PPT。空调器Rules of the Game守时分享用心静音Stay involved 家用空调器制冷原理水的蒸发１００℃１００℃水蒸气１００℃水在一个大气压下１００℃沸腾水的状态变化（大气压下）０℃１００℃冷媒的蒸发

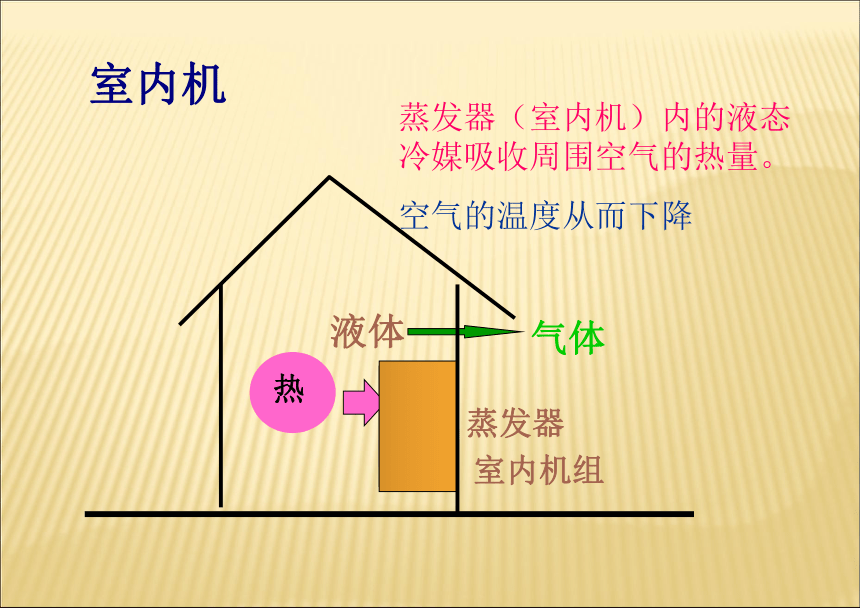

需安装空调的房间空调器的四个部件室内机蒸发器室内机组热液体气体蒸发器（室内机）内的液态冷媒吸收周围空气的热量。

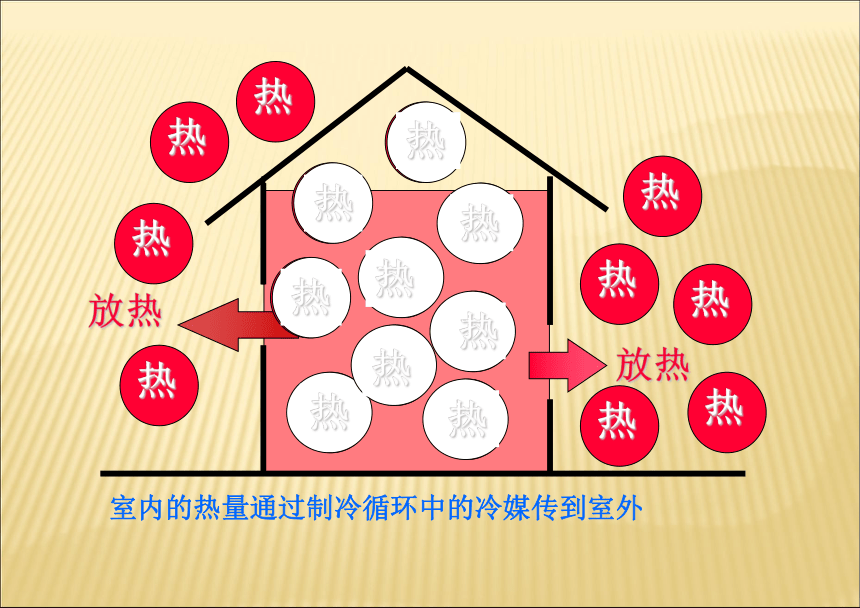

空气的温度从而下降放热放热室内的热量通过制冷循环中的冷媒传到室外室内的温度较高,空气流过蒸发器时冷媒蒸发带走空气中的热量,空气温度降低成为冷空气。空气被冷却时,空气中会有冷凝水。通过排水器排走。挡水板水水滴冷风蒸发器蒸发器液体气体低压压缩机高压冷凝器气体液体来自蒸发器的低温低压的冷媒气体被压缩机压缩成高温高压的气体进入冷凝器。热蒸
发
器冷凝器（室外机）内的气态冷媒通过轴流风扇向周围空气的放热。高温高压的气态冷媒 转化为常温高压的液态冷媒向空气排热冷凝器室外机过热入口蒸发器饱和出口吸热30℃5℃液体5℃气体吸热30℃10℃气体冷凝器入口饱和出口放热30℃45℃气体45℃液体放热30℃40℃液体过冷室内机组室外机组进气管排气管制冷剂降压节流
成低温低压液体低压阀管接头管接头室内换热器
（蒸发器）毛细管干燥过滤器室外换热器
（冷凝器）压缩机高压阀气液
分离器风冷型（单冷）空调器的制冷工作原理第二节 家用空调器制热原理热泵型挂壁式分体空调制冷原理图风冷型（热泵型）分体空调器原理1、制冷原理演示管接头室内换热器
（蒸发器）主毛细管干燥过滤器室外换热器
（冷凝器）压缩机电磁
四通阀电磁
四通阀气液
分离器低压阀管接头高压阀制冷剂降压节流
成低温低压液体单向阀室外换热器
（蒸发器）干燥过滤器室内换热器
（冷凝器）压缩机电磁
四通阀电磁
四通阀气液
分离器低压阀辅助
毛细管管接头高压阀管接头主毛细管2、制热原理演示热泵型空调中，若单向阀装反，会出现什么现象？空调器为什么能从寒冬的空气吸取到热量？？空调器在制热运行时，为什么运行一段时间要停机几分钟？？A、停机除霜：最常用的除霜方式，在除霜时四通阀转换制冷剂流向，将压缩机产生的高温气体排入室外侧换热器中进行除霜，此时需要停止向室内提供暖气，并且室外机的风扇也停止工作。
除霜过程：停压缩机、风扇，关四通阀，开压缩机，除霜完成后，停压缩机，开室外风扇和四通阀，开压缩机，室内风扇按防冷风条件运转。热泵型空调除霜方式B、不停机除霜：除霜过程：室外风扇停，压缩机高频运转，电磁阀打开。除霜完成后，关闭电磁阀，压缩机按控制要求频率运转；谢谢大家！
