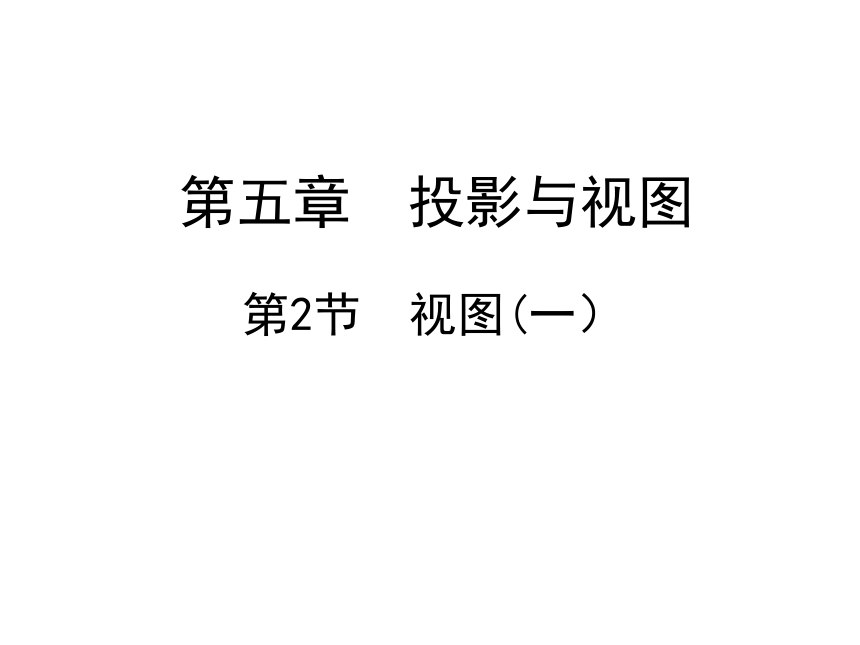

课件16张PPT。第五章 投影与视图第2节 视图(一）左视图

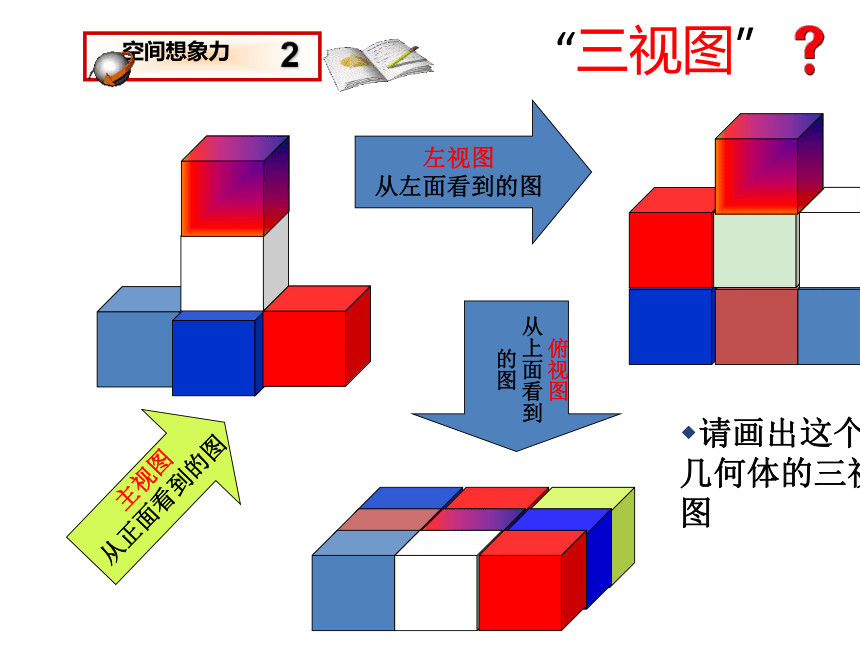

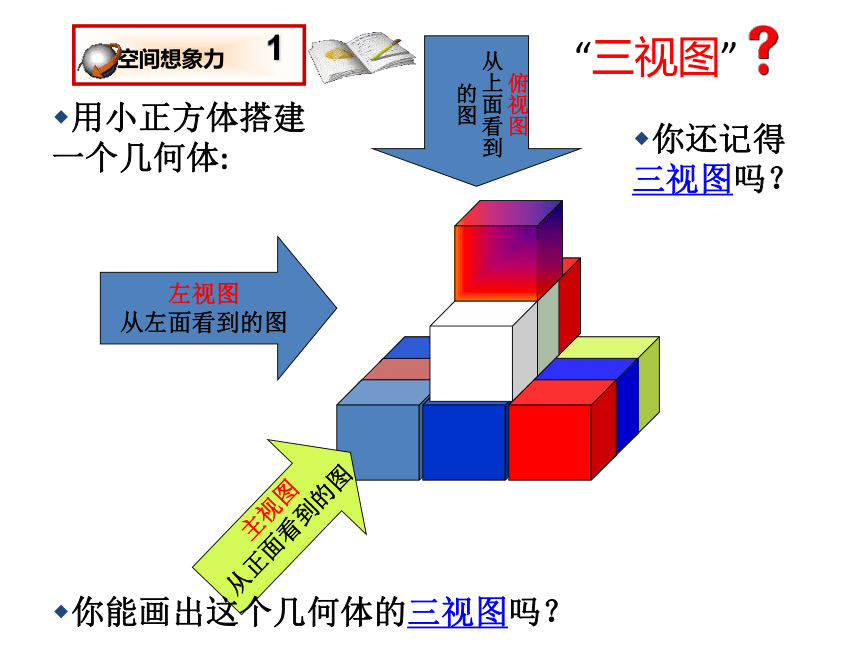

从左面看到的图“三视图”用小正方体搭建一个几何体:你还记得三视图吗？你能画出这个几何体的三视图吗？“三视图”左视图

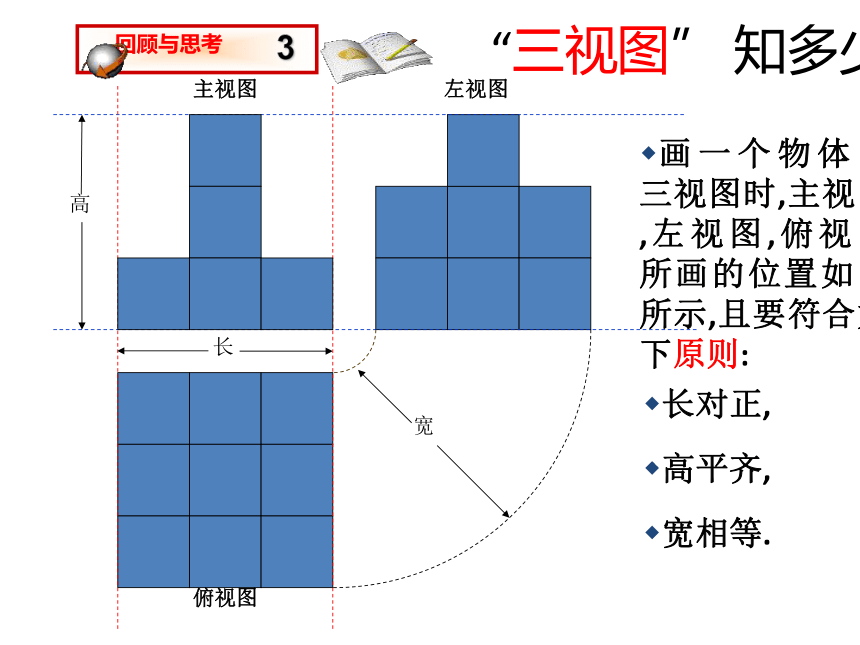

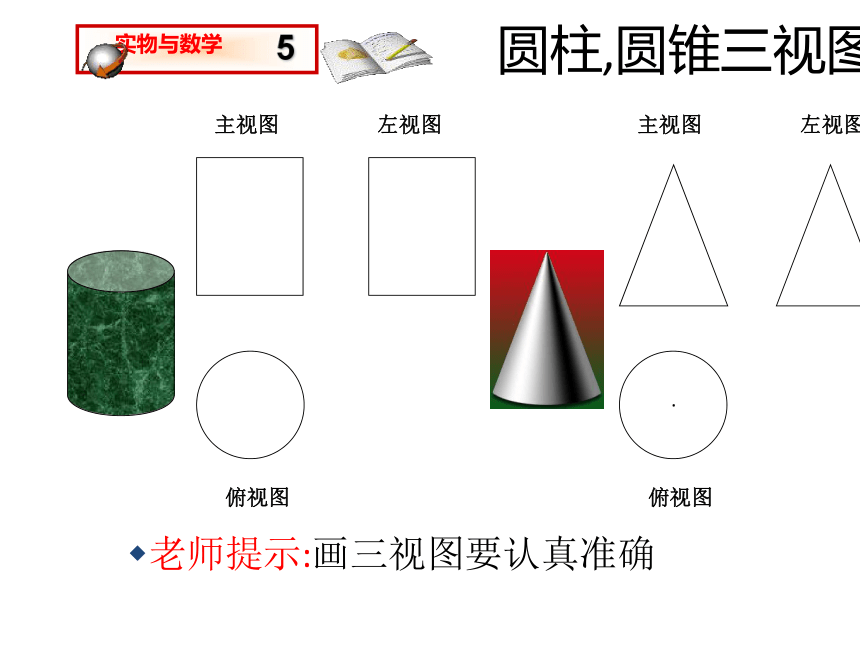

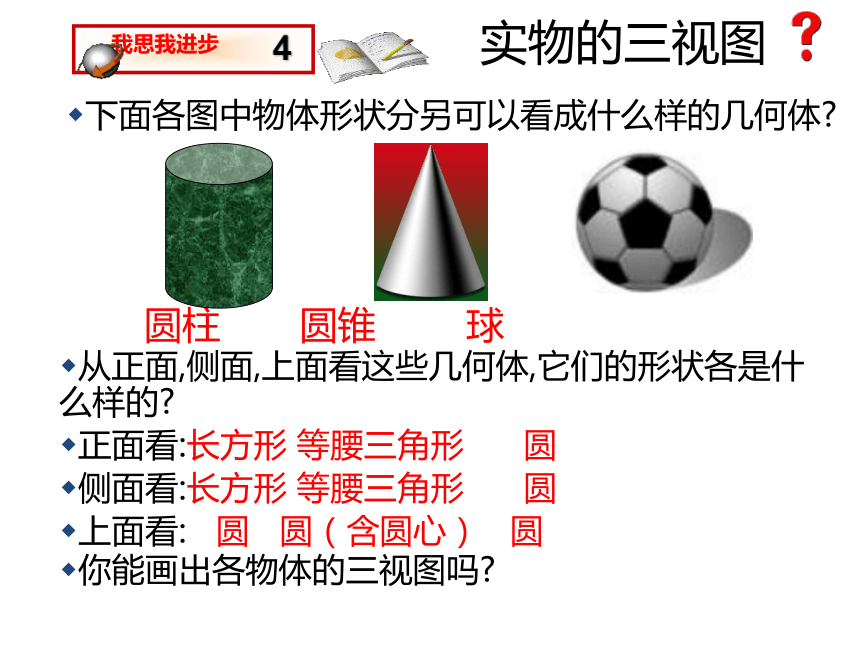

从左面看到的图请画出这个几何体的三视图“三视图” 知多少画一个物体的三视图时,主视图,左视图,俯视图所画的位置如图所示,且要符合如下原则:长对正,高平齐,宽相等.实物的三视图下面各图中物体形状分另可以看成什么样的几何体? 圆柱 圆锥 球从正面,侧面,上面看这些几何体,它们的形状各是什么样的?正面看:长方形 等腰三角形 圆侧面看:长方形 等腰三角形 圆上面看: 圆 圆（含圆心） 圆你能画出各物体的三视图吗?圆柱,圆锥三视图主视图左视图俯视图老师提示:画三视图要认真准确主视图左视图俯视图球的三视图主视图左视图俯视图蒙古包下图是一个蒙古包的照片.小明认为这个蒙古包可以看成如图所示的几何体,请画出这个几何体的三种视图.你与小明的做法相同吗?主视图左视图俯视图 .练习提高1.找出图中每一物品所对应的主视图 练习提高2.如图是一个蒙古包的照片，
你认为它可以看成是那些几何体的组合？
你能画出该蒙古包的三种视图吗？.

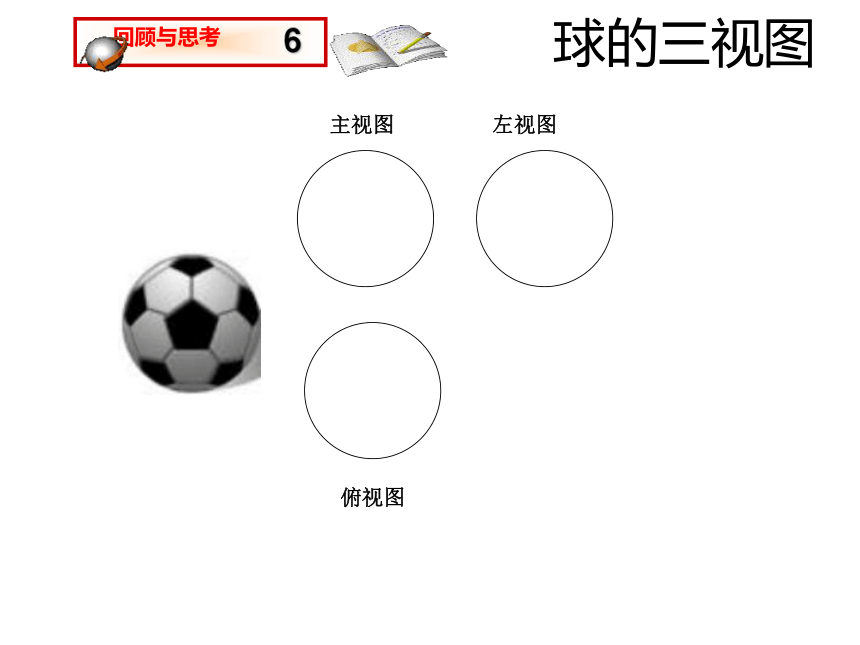

主视图左视图俯视图3.“圆柱与球的组合体”如图所示，则它的三视图是( )A4.下图是“蒙牛”冰激凌模型图，它的三视图是( )B 5.将两个圆盘、一个茶叶桶、一个皮球和一个蒙古包模型按如图所示的方式摆放在一起，他们可以看成是由什么几何体组成的？该组合体的主视图是（ ）D三视图
主视图——从正面看到的图
左视图——从左面看到的图
俯视图——从上面看到的图
画物体的三视图时,要符合如下原则:
位置：主视图 左视图
俯视图
大小：长对正,高平齐,宽相等.
挑战“自我”,提高画三视图的能力.
