(共11张PPT)
第五章 投影与视图
第2节 视图(二)
知识回顾

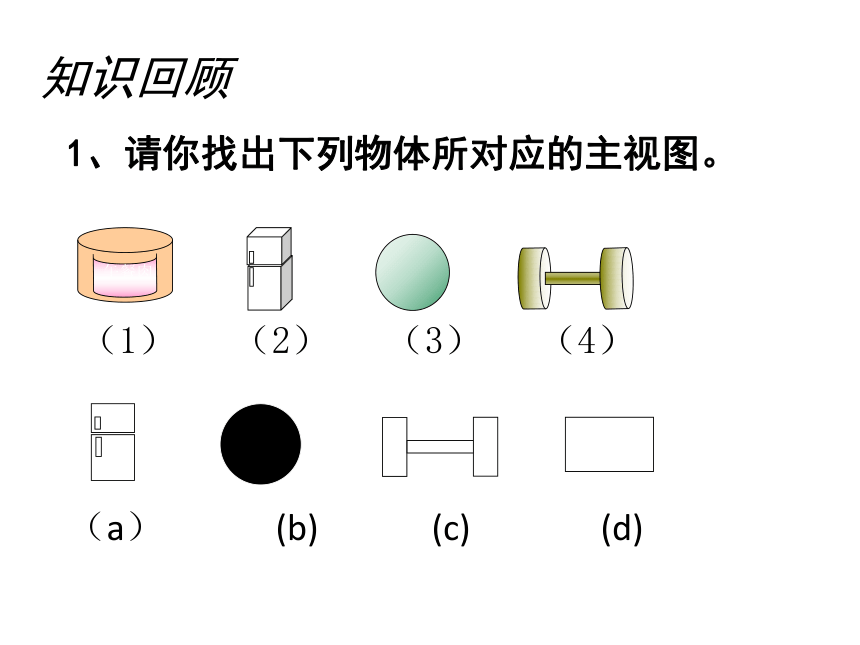

1、请你找出下列物体所对应的主视图。
(1) (2) (3) (4)
(a) (b) (c) (d)
午餐肉

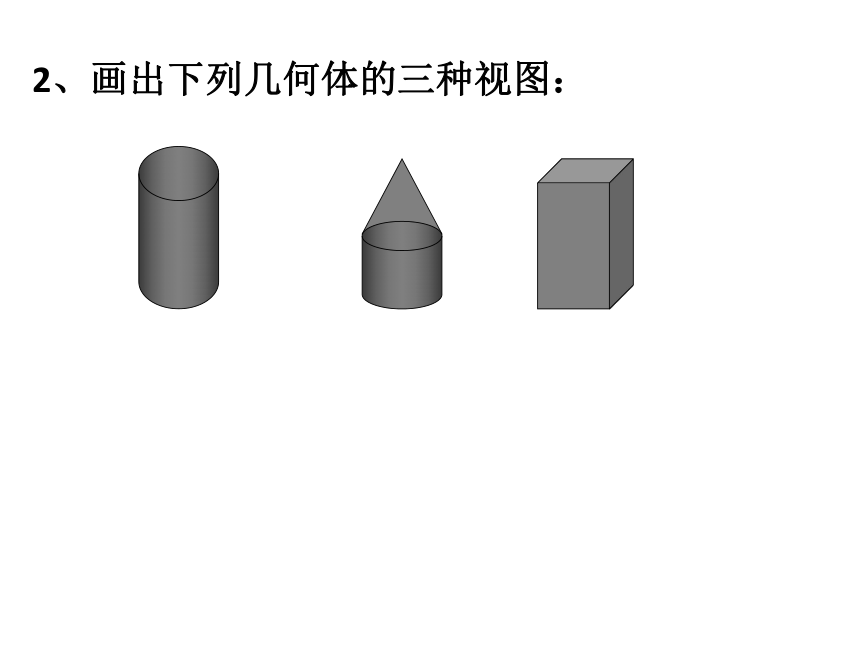

2、画出下列几何体的三种视图:

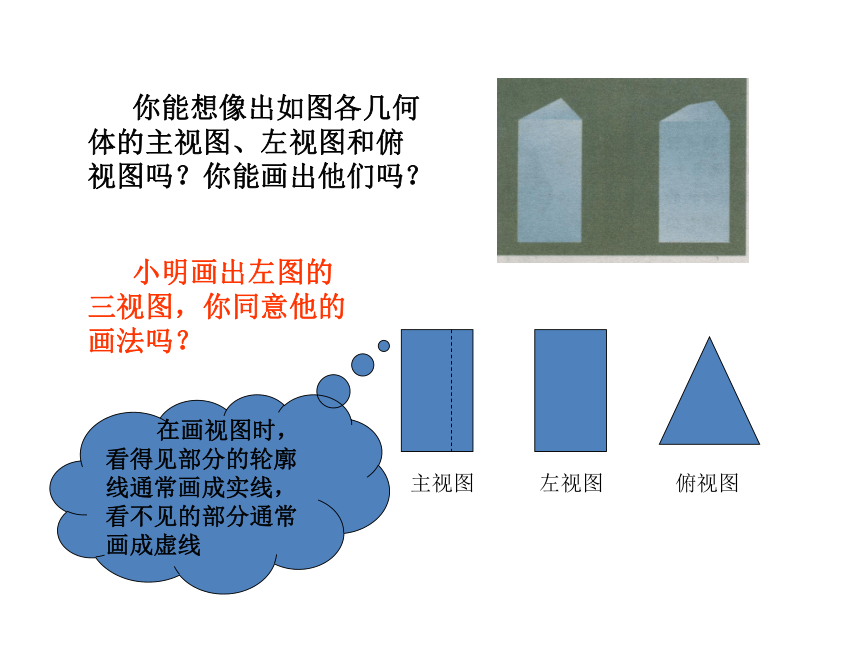

你能想像出如图各几何体的主视图、左视图和俯视图吗?你能画出他们吗?
小明画出左图的三视图,你同意他的画法吗?
在画视图时,看得见部分的轮廓线通常画成实线,看不见的部分通常画成虚线
俯视图
左视图
主视图
※练一练

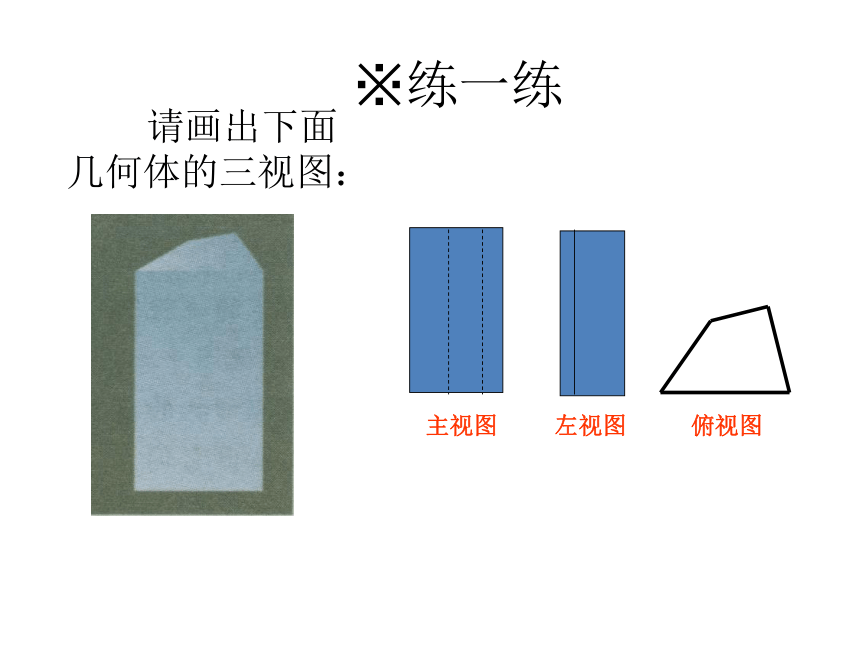

请画出下面几何体的三视图:
左视图
主视图
俯视图
※做一做
右图是底面为等腰直角三角形的三棱柱的俯视图,尝试画出它们的主视图和左视图。
主视图
左视图
1
主视图
左视图
2
※做一做
右图是底面为等腰梯形四棱柱的俯视图,尝试画出它们的主视图和左视图。
1
主视图
左视图
2
主视图
左视图
1.画出下面棱柱的三种视图
巩固练习
巩固练习
2.下图是底面为等腰直角三角形的俯视图,画出他们的主视图和左视图,并与同伴进行交流。
(1)
(2)
平行投影与视图
小亮认为,物体的主视图实际上就是该物体在某一平行光线下的投影,左视图和俯视图也是如此.你同意这种看法吗 先想一想.再与同伴进行交流.
小亮的认为是正确的.物体的主视图实际上就是该物体在某一平行光线下的投影,左视图和俯视图也是如此.
议一议
主视图
三视图
主视图——从正面看到的图
左视图——从左面看到的图
俯视图——从上面看到的图
画物体的三视图时,要符合如下原则:
位置:主视图 左视图
俯视图
大小:长对正,高平齐,宽相等.
虚实:在画图时,看得见部分的轮廓线通常画成实线,看不见部分的轮廓线通常画成虚线.
挑战“自我”,提高画三视图的能力.
小结 拓展
