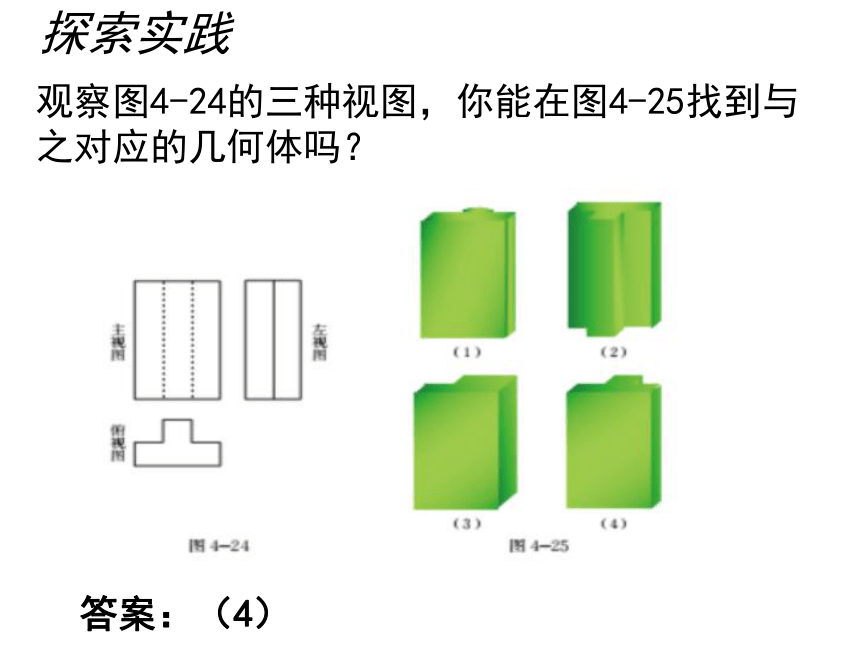

课件19张PPT。第五章 投影与视图第2节 视图（三）w观察图4-24的三种视图，你能在图4-25找到与之对应的几何体吗？
探索实践

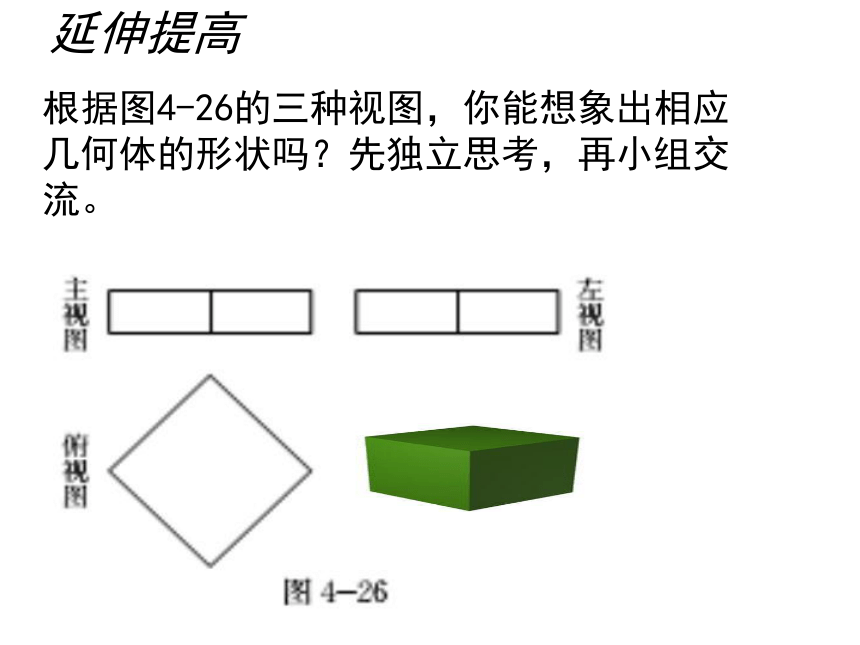

答案：（4）根据图4-26的三种视图，你能想象出相应几何体的形状吗？先独立思考，再小组交流。
延伸提高
巩固练习

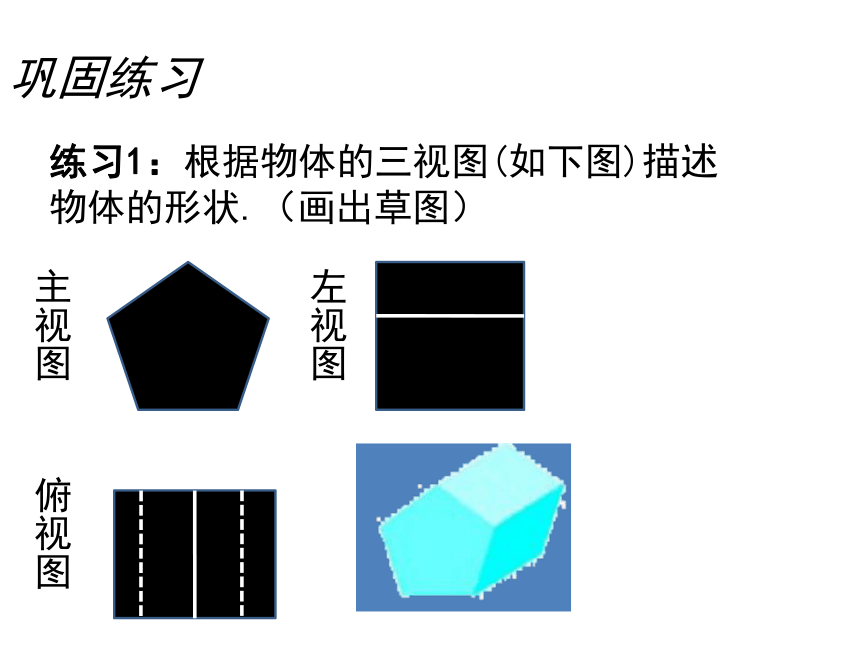

练习1：根据物体的三视图(如下图)描述物体的形状.（画出草图）

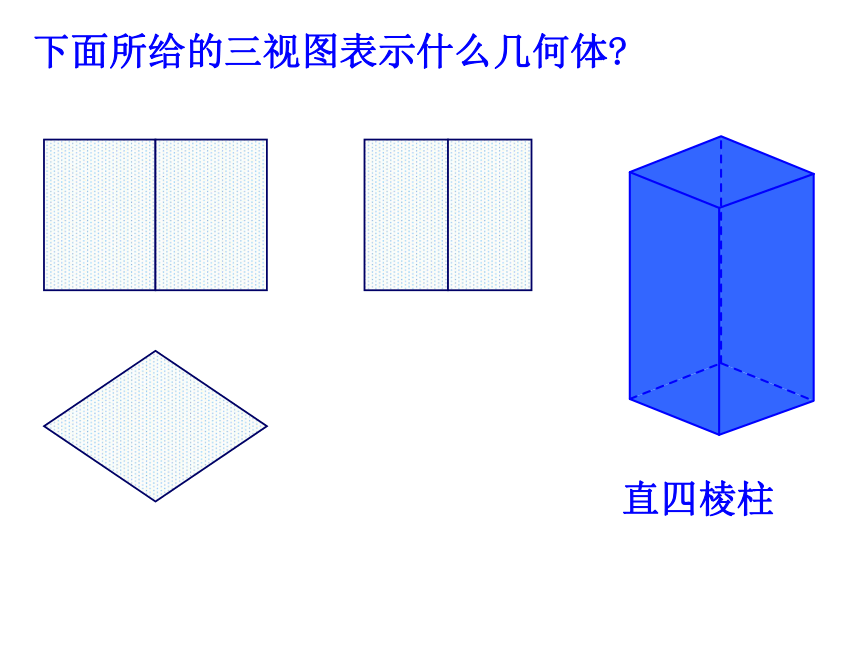

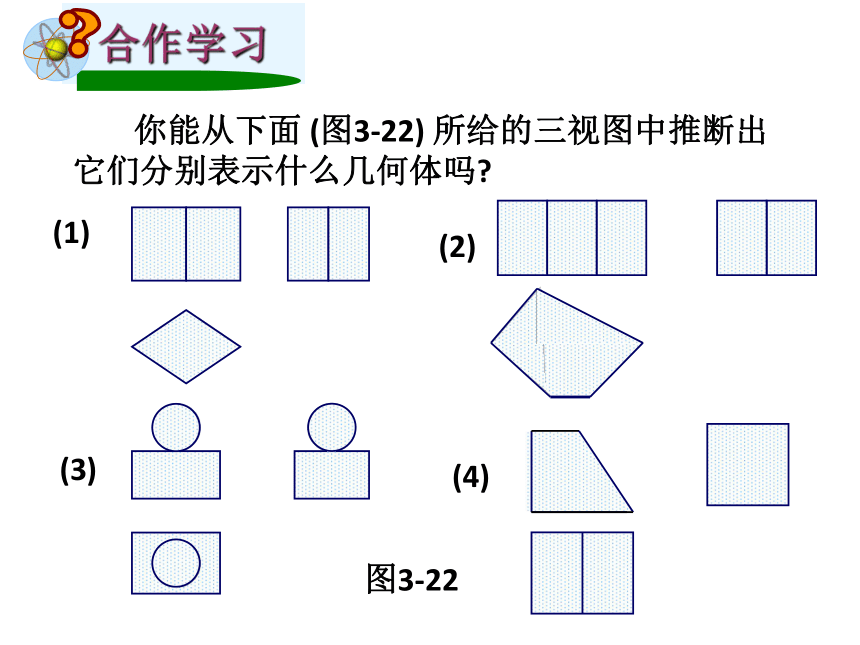

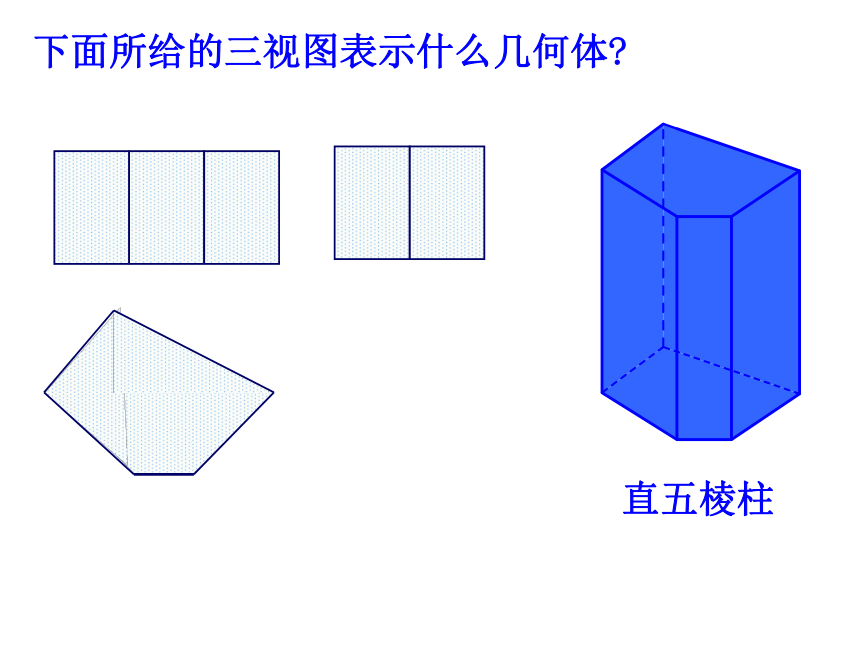

主视图俯视图左视图 你能从下面 (图3-22) 所给的三视图中推断出它们分别表示什么几何体吗?(3)(2)(1)(4)图3-22下面所给的三视图表示什么几何体?直四棱柱下面所给的三视图表示什么几何体?直五棱柱下面所给的三视图表示什么几何体?下面所给的三视图表示什么几何体?下面所给的三视图表示什么几何体?下面是一个物体的三视图，试说出它的形状主视图左视图俯视图下列是一个物体的三视图，请描述出它的形状主视图左视图俯视图下列是一个物体的三视图，请描述出它的形状用小立方块搭出符合下列三视图的几何体：主视图左视图俯视图正确错误主视图左视图俯视图下列是一个物体的三视图，请描述出它的形状主视图俯视图左视图 下面图(1)与图(2)是几个小方块所搭几何体俯视图,小正方形中的数字表示在该位置的小立方块的个数.请画出这两个几何体的主视图、左视图.主视图左视图下面图(1)与图(2)是几个小方块所搭几何体俯视图,小正方形中的数字表示在该位置的小立方块的个数.请画出这两个几何体的主视图、左视图.课堂小结本节课我们主要学习了哪些内容？
