2.6透镜和视觉（第2课时）

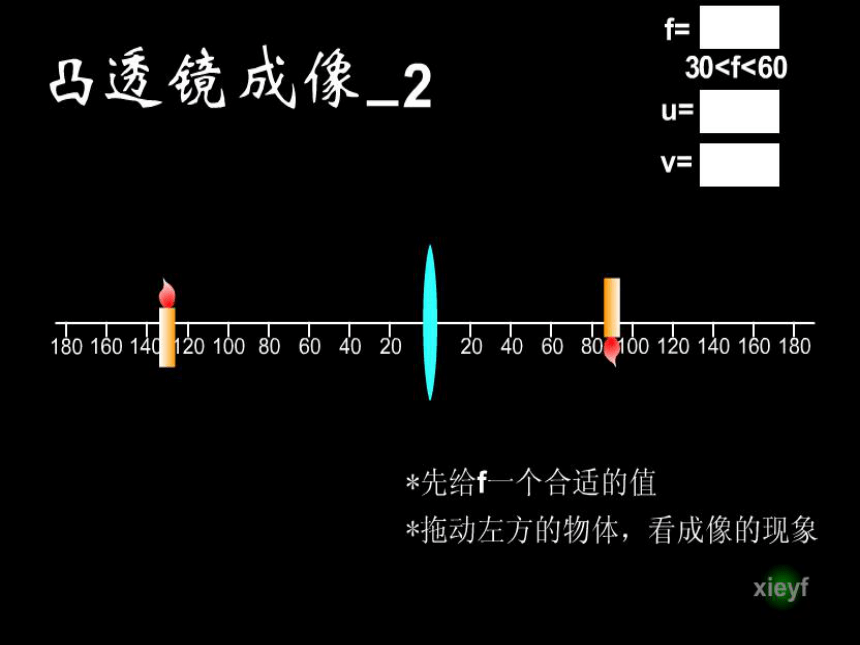

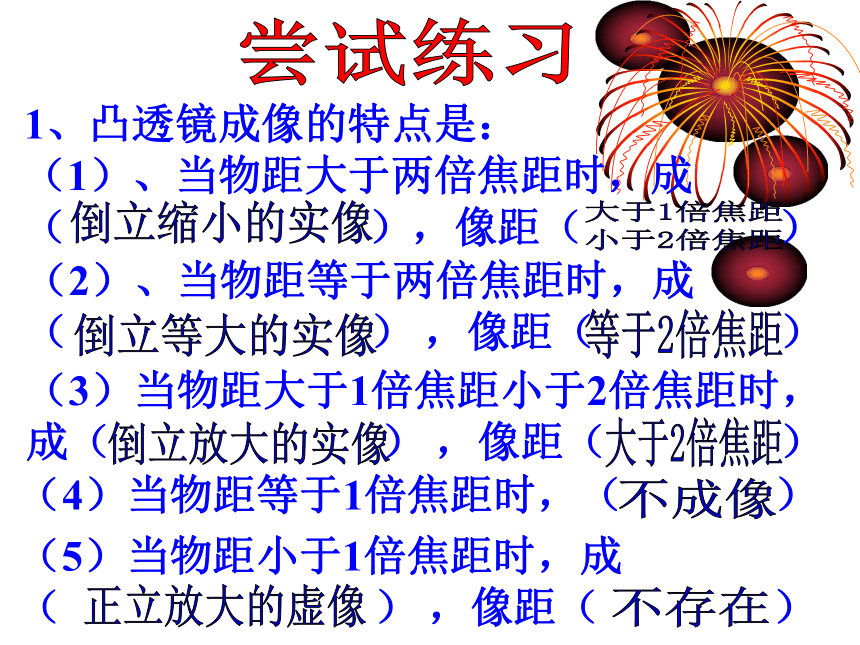

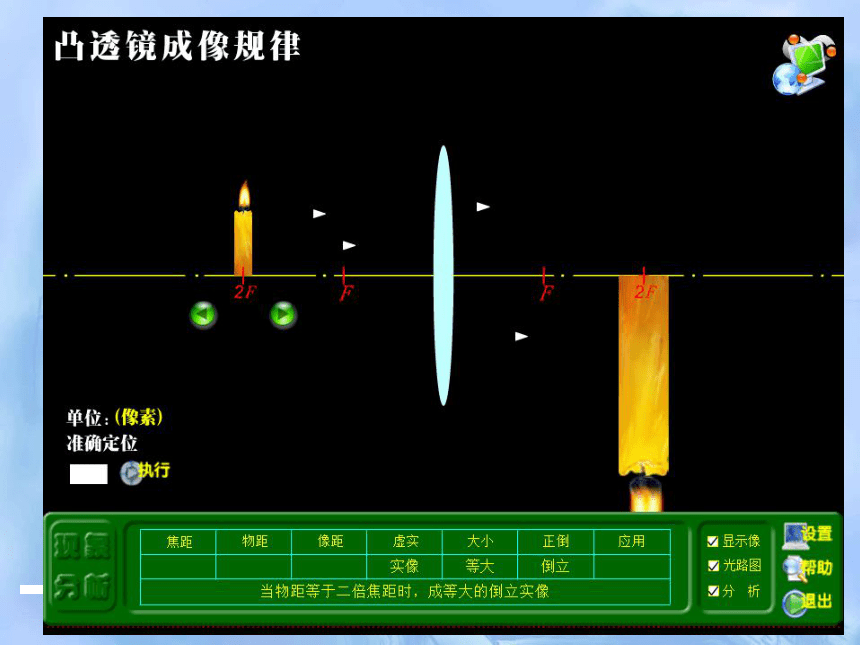

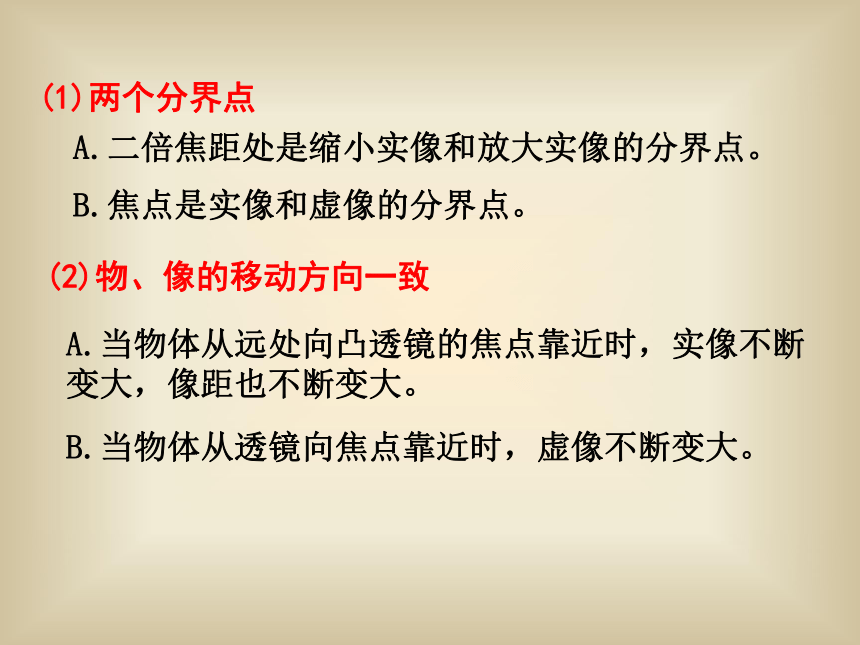

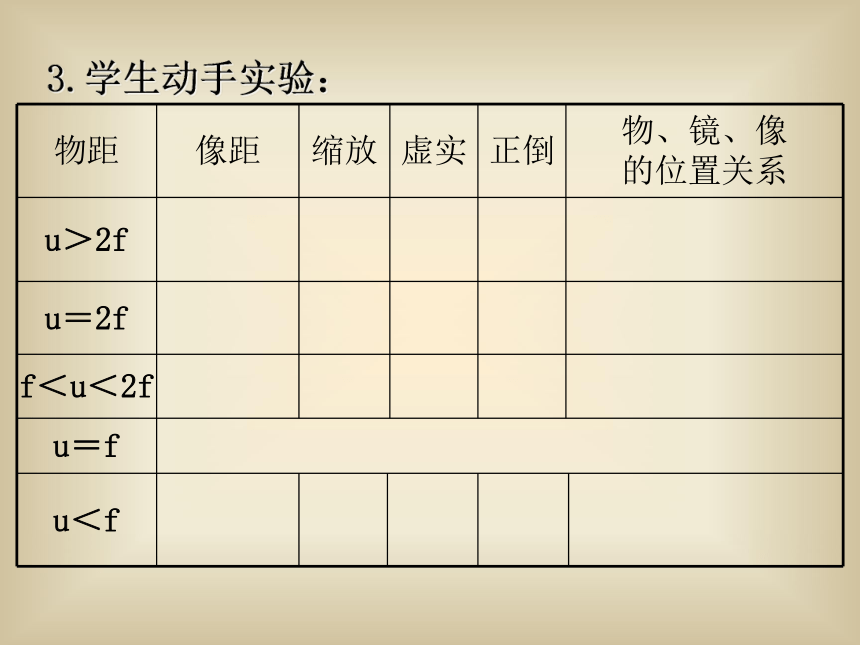

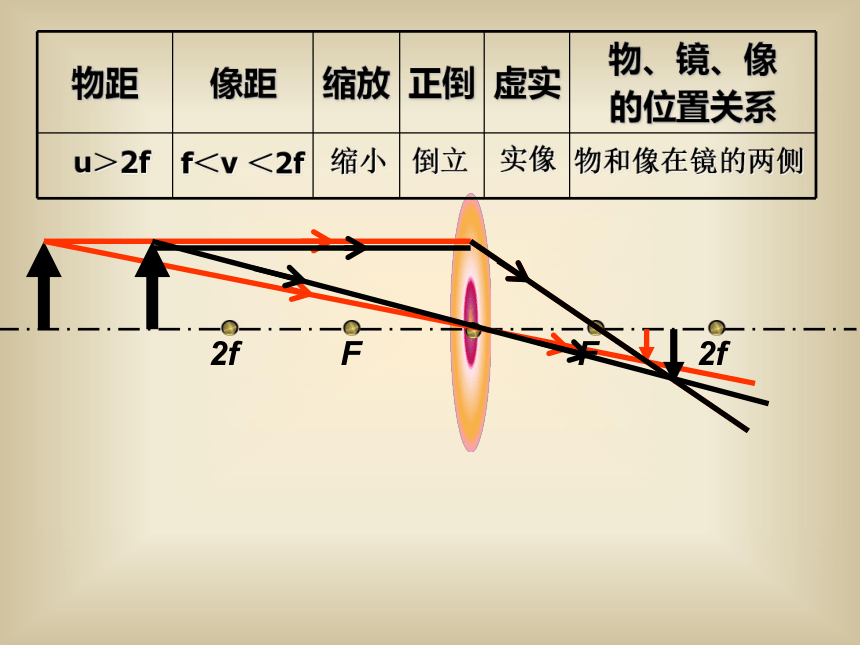

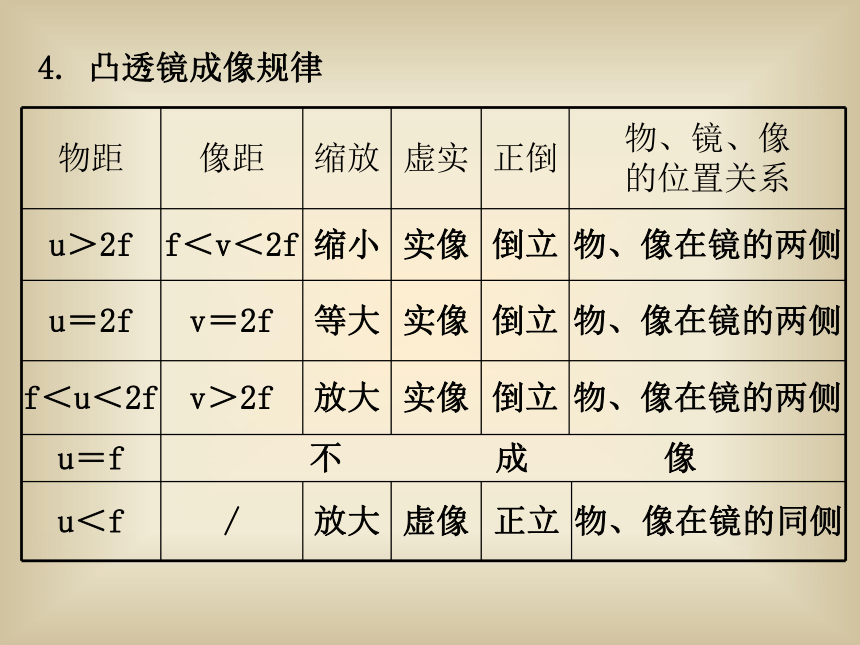

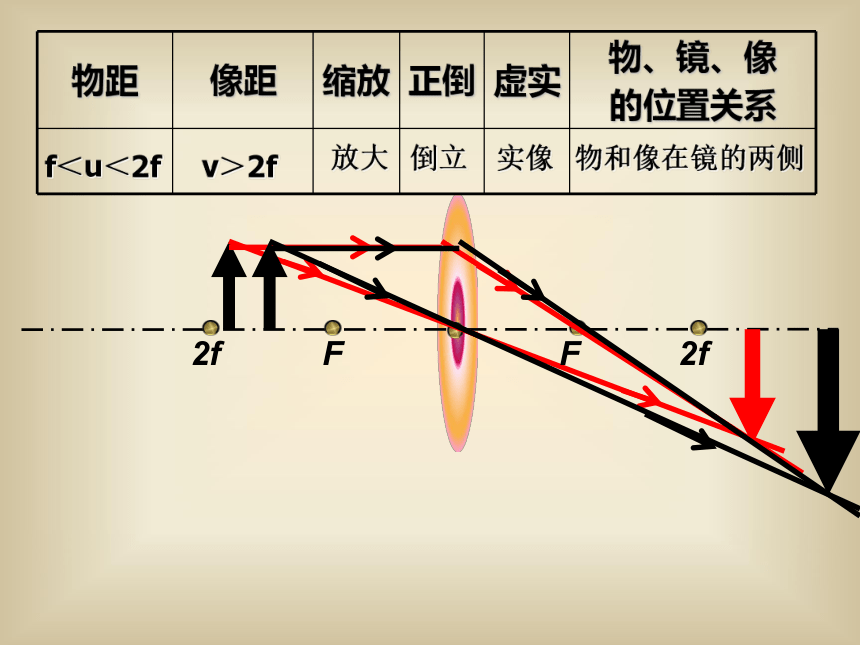

课件31张PPT。 透镜和视觉（第二课时）3.学生动手实验：4. 凸透镜成像规律(1)两个分界点A.二倍焦距处是缩小实像和放大实像的分界点。B.焦点是实像和虚像的分界点。A.当物体从远处向凸透镜的焦点靠近时，实像不断变大，像距也不断变大。B.当物体从透镜向焦点靠近时，虚像不断变大。(2)物、像的移动方向一致u＞2f2f2fFFu＝2f2f2fFFf＜u＜2f2f2fFFu＝f不 成 像2f2fFFu＜f2f2fFF尝试练习1、凸透镜成像的特点是： （1）、当物距大于两倍焦距时，成（ ），像距（ ）（2）、当物距等于两倍焦距时，成（ ） ，像距（ ）（3）当物距大于1倍焦距小于2倍焦距时，成（ ） ，像距（ ）（4）当物距等于1倍焦距时，（ ）（5）当物距小于1倍焦距时，成（ ） ，像距（ ）倒立缩小的实像大于1倍焦距
小于2倍焦距倒立等大的实像等于2倍焦距倒立放大的实像大于2倍焦距不成像正立放大的虚像不存在1.凸透镜成像的两个转折点是：①二倍焦距处 ( u=2f )
为放大与缩小实像的转折点；
u>2f时,成缩小实像。
u<2f，成放大实像。②焦点处 (u=f )
是成实像与成虚像的转折点。
u>f时，成实像。
当u 物距越大，像距越小，像越小。
成虚像时：物距越小，像距越小，像越小。六．凹透镜成像规律凹透镜只能成正立、缩小的虚像。物近，像近，像大。4.凸透镜成的实像与物是上下颠倒，左右颠倒（相当于物体顺时针旋转180度）。一倍焦距分虚实，两倍焦距分缩放，实异倒、虚同正，近大远小像距随。凸透镜的应用2. 放大镜利用物距小于焦距，即u＜f 时，在凸透镜后面形成虚像。
所以用放大镜看书时，镜子要靠近书，远了则看不清楚。成像特点：正立、放大的虚像。 放大镜的原理吗？　　放大镜是一种焦距较小的凸透镜。它就是利用u＜f时，物体经过凸透镜成正立、放大的虚像原理制成。使用时，将物体放在透镜焦点以内，通过调节放大镜与物体的距离来改变放大倍数。1.凸透镜不能形成的是（ ）
A.正立放大的虚像 B.倒立放大的实像
C.倒立等大的实像 D.正立放大的实像
2.物体经凸透镜所成的虚像必定是（ ）
A.正立、放大 B.正立、缩小
C.倒立、放大 D.倒立、缩小
3.下列光学原件中能够成等大实像的是（ ）
A.平面镜 B.凸面镜 C.凸透镜 D.凹透镜D A C 课堂练习5.一物体从离凸透镜1倍焦距处沿着主光轴移到离凸透镜4倍焦距处，那么所成的像的大小将（ ）
A.逐渐增大 B.逐渐减小
C.先增大后减小 D.先减小后增大B 4.在进行“研究凸透镜成像”的实验中：当凸透镜的焦距f为10厘米，蜡烛在凸透镜左侧距透镜14厘米处时，在右侧的光屏可得到（ ）
A.倒立等大的实像 B.倒立缩小的实像
C.倒立放大的实像 D.正立放大的虚像C 2、幻灯机、投影仪 利用物距大于一倍焦距小于二倍焦距，在屏幕上成倒立放大的实像这一原理。 凸透镜的应用1、物体放在凸透镜前，在离透镜20cm的光屏上物体成一个清晰等大的像， 则凸透镜的焦距是（ ）
A、8cm B、10cm
C、15cm D、25cmA尝试练习2、物体放在凸透镜前，在离透镜20cm的光屏上物体成一个清晰放大的像， 则凸透镜的焦距可能（ ）
A、8cm B、10cm
C、15cm D、25cmA尝试练习思考：20cm是物距还是相距？3、蜡烛放在离凸透镜20cm的主光轴上，在透镜的另一侧光屏上得到放大的像，若把蜡烛向透镜方向移动8cm，则所成的像一定是（ ）
A、缩小的 B、放大的

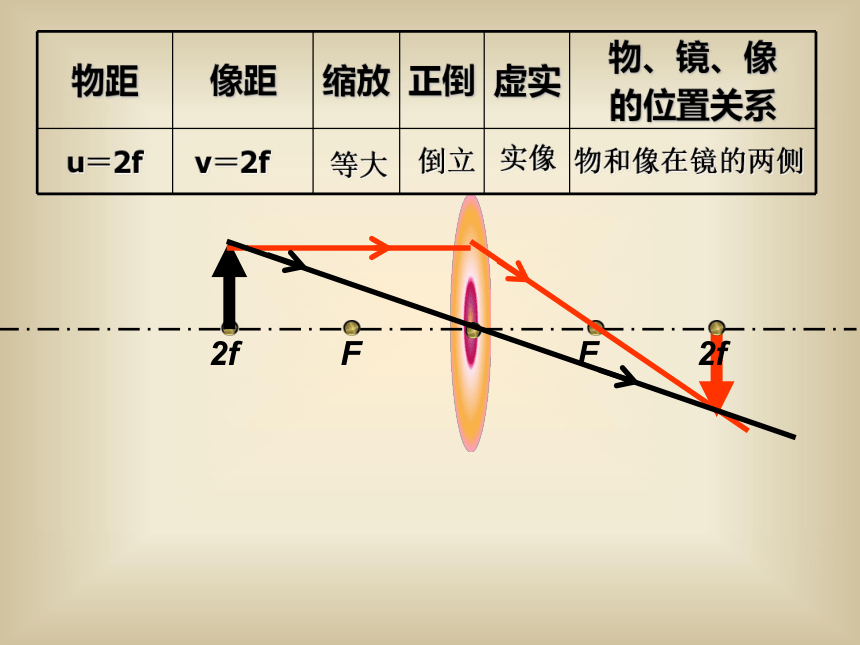

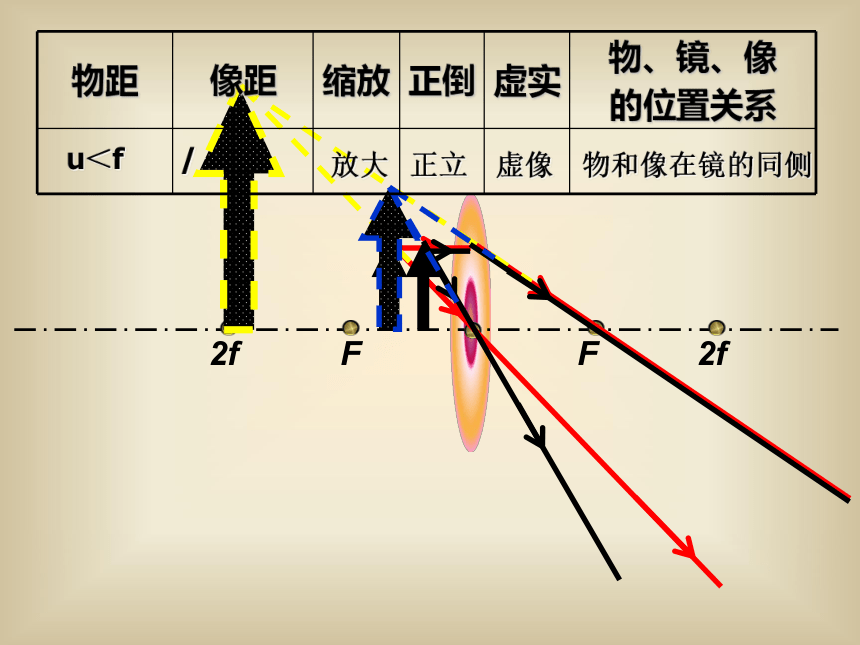

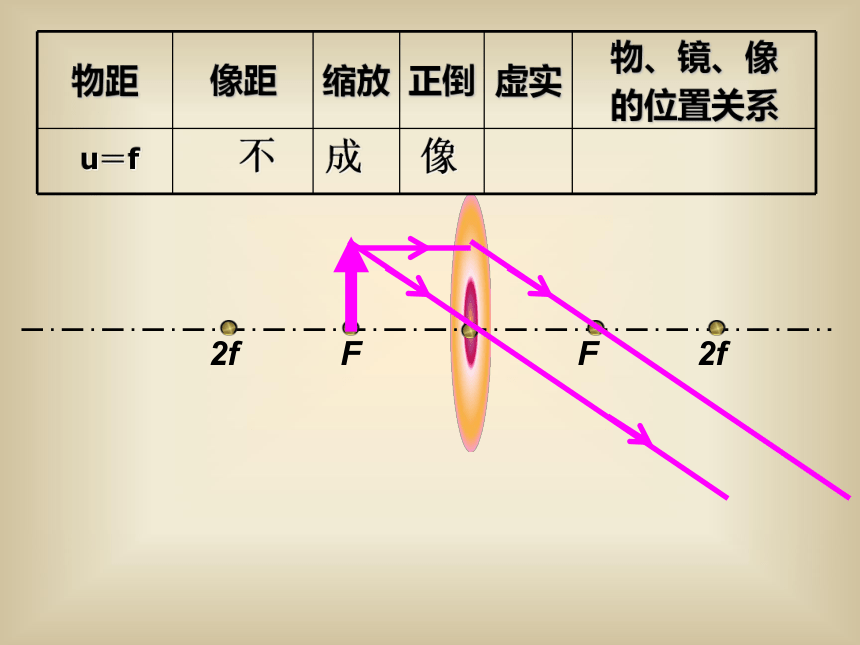

C、正立的 D、倒立的B尝试练习照相机幻灯机放大镜f＜v＜2f缩小实像倒立物、像在镜的两侧v＝2f等大实像倒立物、像在镜的两侧v＞2f放大实像倒立物、像在镜的两侧不 成 像|v|＞u放大虚像正立物、像在镜的同侧 1、两个分界点A、二倍焦距处是缩小实像和放大实像的分界点B、焦点是实像和虚像的分界点A、当物体从远处向凸透镜的焦点靠近时，实像
不断变大，像距也不断变大；B、当物体从透镜向焦点靠近时，虚像不断变大。2、物、像的移动方向一致小结3、实像和虚像的区别A、实像是折射光线（或反射光线）实际会聚而
成的，
虚像是折射光线（或反射光线）的反向延长
线相交而成的。B、实像既能呈现在光屏上观察，又能用眼睛直
接观察，
虚像只能用眼睛观察。C、实像总是倒立的，
虚像总是正立的。用纸挡住一部分凸透镜，则所成的实像会发生什么变化？所成的实像会变暗，但大小不变，仍成完整的像。动手试一试
