5.1投影（01）

(共14张PPT)
5.1 投影（一）
w
彩云中学 宋文平
皮影,手影
在灯光的照射下,做不同的手势可以形成各种各样的手影.

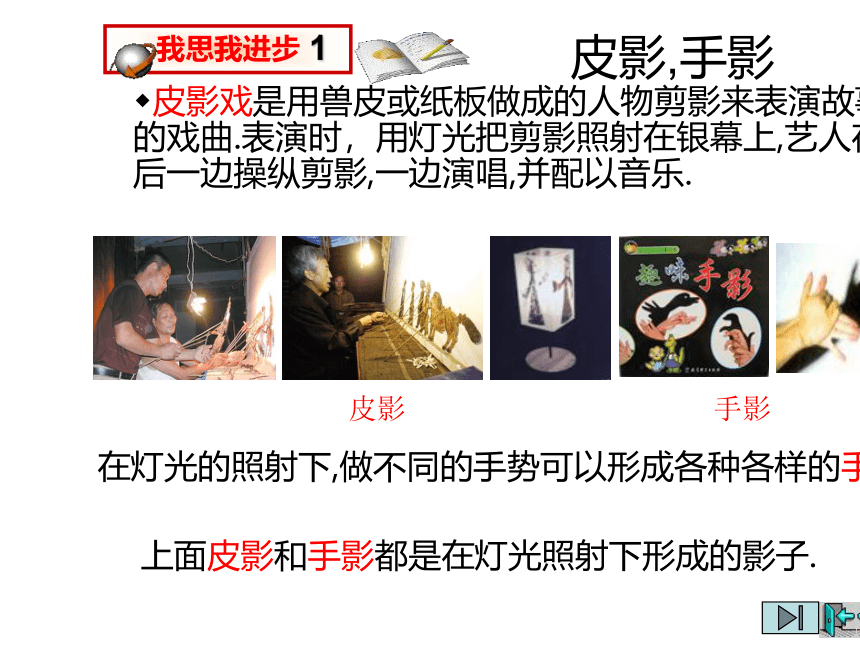

我思我进步
1
上面皮影和手影都是在灯光照射下形成的影子.
皮影戏是用兽皮或纸板做成的人物剪影来表演故事的戏曲.表演时，用灯光把剪影照射在银幕上,艺人在幕后一边操纵剪影,一边演唱,并配以音乐.
皮影
手影
观察下列图片
物体在光线的照射下，会在地面或墙壁上留下它的影子，这就是投影（projection)现象。影子所在的平面称为投影面。
上面晷针的影子、窗户的影子、遮阳伞的影子都是在太阳光下形成的。

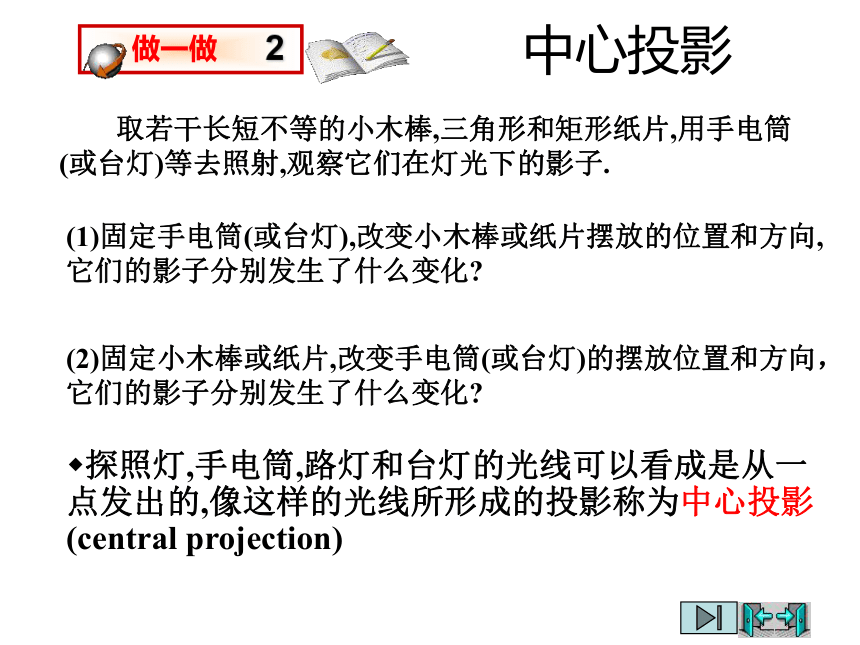

中心投影
取若干长短不等的小木棒,三角形和矩形纸片,用手电筒(或台灯)等去照射,观察它们在灯光下的影子.
(1)固定手电筒(或台灯),改变小木棒或纸片摆放的位置和方向,它们的影子分别发生了什么变化
(2)固定小木棒或纸片,改变手电筒(或台灯)的摆放位置和方向，它们的影子分别发生了什么变化
探照灯,手电筒,路灯和台灯的光线可以看成是从一点发出的,像这样的光线所形成的投影称为中心投影(central projection)
做一做
2
“才华”显露
例题欣赏
3

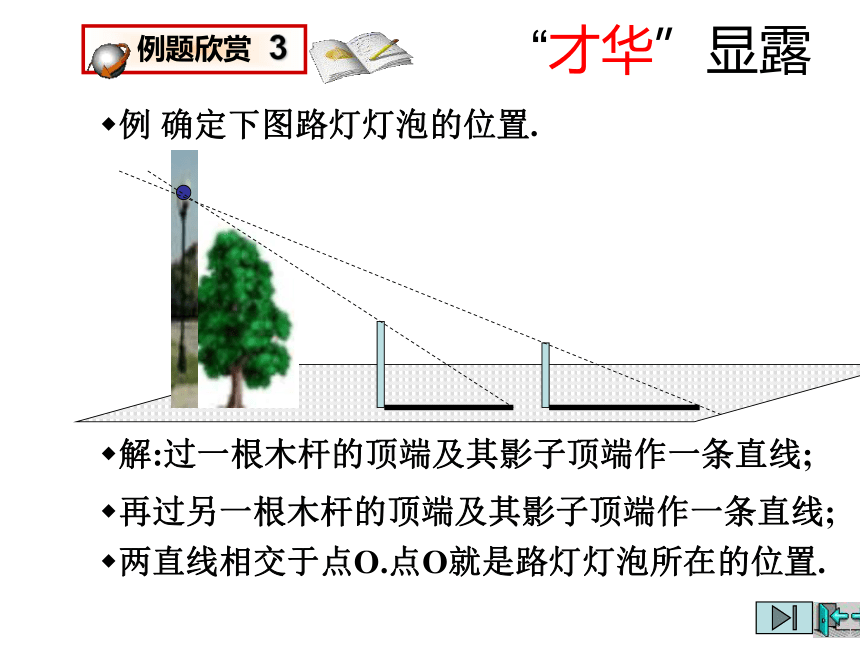

例 确定下图路灯灯泡的位置.
解:过一根木杆的顶端及其影子顶端作一条直线;
再过另一根木杆的顶端及其影子顶端作一条直线;
两直线相交于点O.点O就是路灯灯泡所在的位置.
驶向胜利彼岸
“挑战”自我
(1)下图是两棵小树在同一时刻的影子.请你在图中画出形成树影的光线.它们是太阳的光线还是灯光的光线 与同伴交流.
由影子在物体的两侧可知,光源不是平行光(太阳光),而是灯光.光源的位置如图所示.
议一议
4
一天晚饭后，姐姐小丽带着弟弟小刚出去散步，经过一盏路灯时，小刚突然高兴地对姐姐说：“我踩到你的‘脑袋’了”。你能确定小刚此时所站的位置吗？
E
D
小试牛刀
A
F
C
B
2. 如果此时小刚的影子与姐姐小丽的影子一样长，你能在图中画出表示小刚身高的线段吗？
A
B
C
D
E
F
M
N
3.同一时刻，两根木棒的影子如图，请画出图中另一根木棒的影子．与同伴进行交流．
P
Q
1.某公司的外墙壁贴的是反光玻璃，晚上两根木棒的影子如图（短木棒的影子是玻璃反光形成的），请确定图中路灯灯泡所在的位置.
大显身手
2.在下列各图中，两根木棒的影子是在同一时刻、一盏灯下形成的中心投影吗？
在下列各图中，两根木棒的影子是在同一时刻、一盏灯下形成的中心投影吗？
回味无穷
探照灯,手电筒,路灯,和台灯的光线可以看成是从一点发出的,像这样的光线所形成的投影称为中心投影(central projection).
皮影戏是用兽皮或纸板做成的人物剪影来表演故事的戏曲.表演时，用灯光把剪影照射在银幕上,艺人在幕后一边操纵剪影,一边演唱,并配以音乐.
在灯光的照射下,做不同的手势可以形成各种各样的手影.
皮影和手影都是在灯光照射下形成的影子.
小结 拓展
