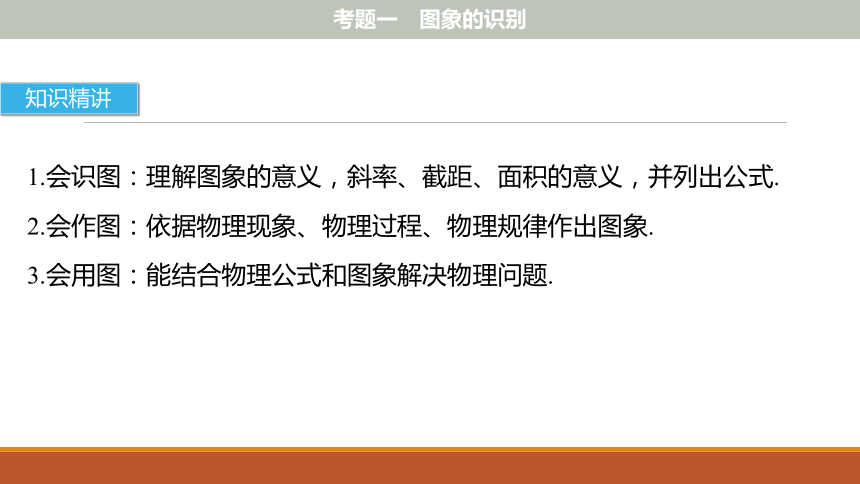

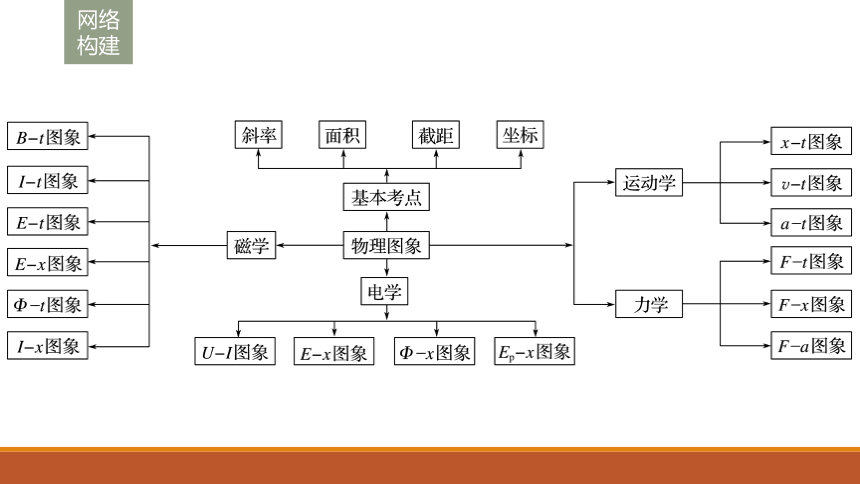

课件22张PPT。专题13　图象问题方法专题网络构建考题二　图象的综合应用栏目索引考题一　图象的识别考题一　图象的识别1.会识图：理解图象的意义，斜率、截距、面积的意义，并列出公式.
2.会作图：依据物理现象、物理过程、物理规律作出图象.

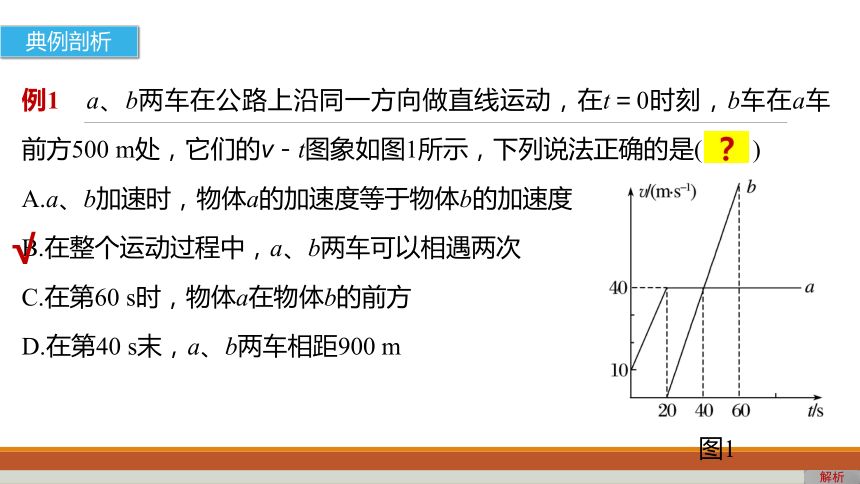

3.会用图：能结合物理公式和图象解决物理问题.知识精讲解析例1　a、b两车在公路上沿同一方向做直线运动，在t＝0时刻，b车在a车前方500 m处，它们的v－t图象如图1所示，下列说法正确的是(　　)
A.a、b加速时，物体a的加速度等于物体b的加速度
B.在整个运动过程中，a、b两车可以相遇两次
C.在第60 s时，物体a在物体b的前方
D.在第40 s末，a、b两车相距900 m 图1√典例剖析解析　由图可知，a车加速度为a1＝1.5 m/s2，b车加速度为a2＝2 m/s2，A错误；
第20 s时，a车位移为x1＝ ×20 m＝500 m，b车没动x2＝0 m，则x1＝x0，a车追上b车；第60 s时，a车位移为x1′＝x1＋40×40 m＝2 100 m，b车位移为x2′＝ ＝1 600 m，则x1′＝x2′＋x0，b车追上a车，即在整个运动过程中两车相遇两次，B正确，C错误；
在第40 s末，a车位移x1″＝x1＋40×20 m＝1 300 m，b车位移x2″＝

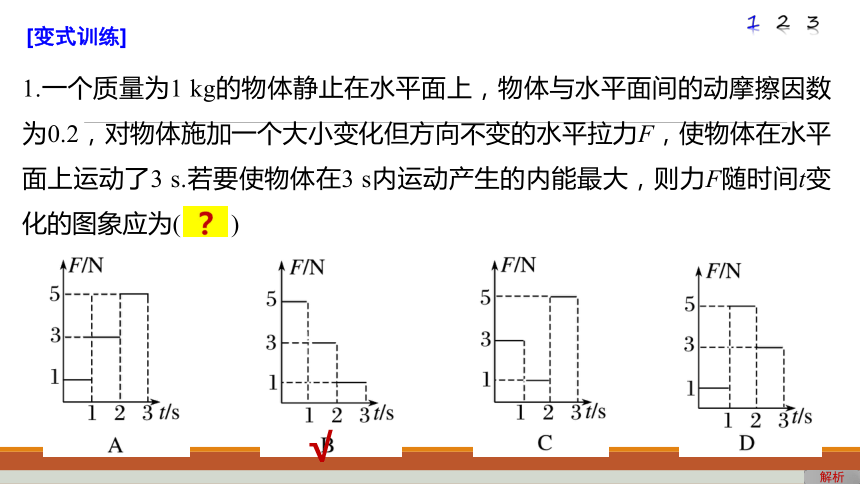

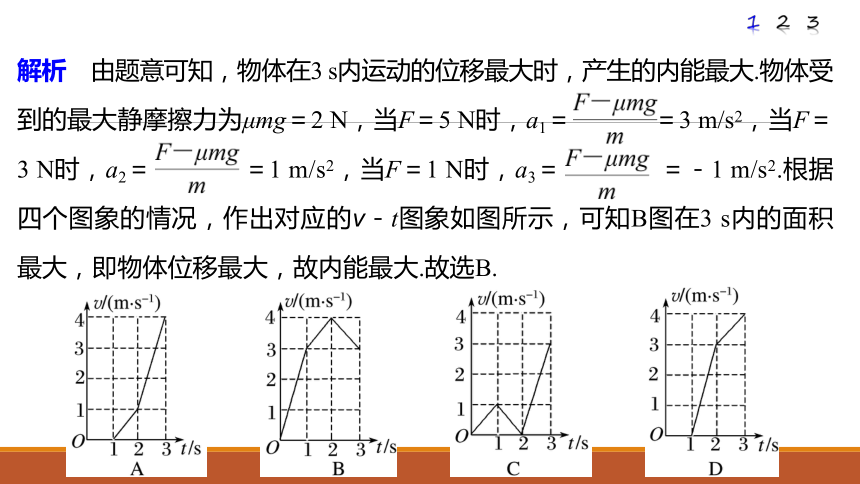

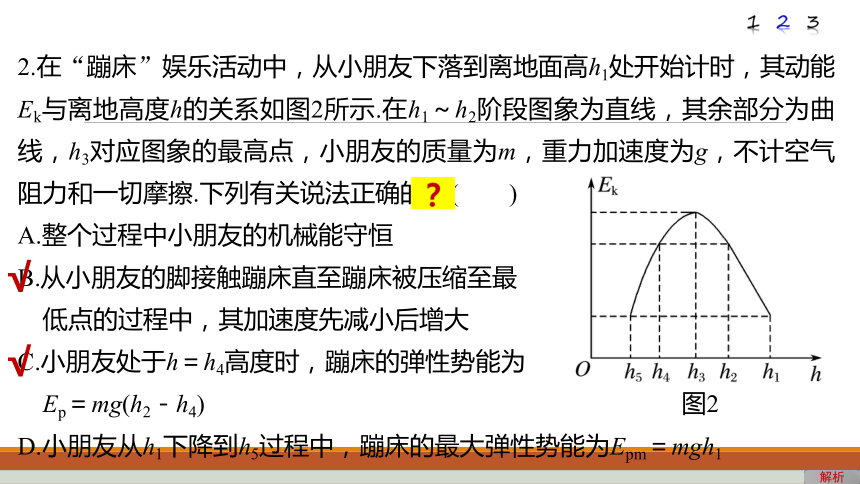

＝400 m，则两车相距Δx＝x1″－(x2″＋x0)＝400 m，则D错误.故选B.1.一个质量为1 kg的物体静止在水平面上，物体与水平面间的动摩擦因数为0.2，对物体施加一个大小变化但方向不变的水平拉力F，使物体在水平面上运动了3 s.若要使物体在3 s内运动产生的内能最大，则力F随时间t变化的图象应为(　　)解析[变式训练]123√解析　由题意可知，物体在3 s内运动的位移最大时，产生的内能最大.物体受到的最大静摩擦力为μmg＝2 N，当F＝5 N时，a1＝ ＝3 m/s2，当F＝3 N时，a2＝ ＝1 m/s2，当F＝1 N时，a3＝ ＝－1 m/s2.根据四个图象的情况，作出对应的v－t图象如图所示，可知B图在3 s内的面积最大，即物体位移最大，故内能最大.故选B.1232.在“蹦床”娱乐活动中，从小朋友下落到离地面高h1处开始计时，其动能Ek与离地高度h的关系如图2所示.在h1～h2阶段图象为直线，其余部分为曲线，h3对应图象的最高点，小朋友的质量为m，重力加速度为g，不计空气阻力和一切摩擦.下列有关说法正确的是(　　)
A.整个过程中小朋友的机械能守恒
B.从小朋友的脚接触蹦床直至蹦床被压缩至最
低点的过程中，其加速度先减小后增大
C.小朋友处于h＝h4高度时，蹦床的弹性势能为
Ep＝mg(h2－h4)
D.小朋友从h1下降到h5过程中，蹦床的最大弹性势能为Epm＝mgh1解析√123图2√解析　小朋友接触蹦床后，蹦床对小朋友的弹力做功，故整个过程中小朋友的机械能不守恒，A错误；
从小朋友的脚接触蹦床直至蹦床被压缩至最低点的过程中，蹦床对小朋友的弹力先小于重力，后大于重力，随着弹力的增大，合力先减小后反向增大，故加速度先减小后增大，B正确；
由题图知，小朋友在h2处和h4处动能相等，根据蹦床和小朋友组成的系统机械能守恒得，小朋友处于h4高度时，蹦床的弹性势能为Ep＝mg(h2－h4)，C正确；
小朋友从h1下降到h5过程中，蹦床的最大弹性势能为Epm＝mg(h1－h5)，D错误.1233.如图3所示，在竖直向下的匀强磁场中有两根竖直放置的平行粗糙导轨CD、EF，导轨上放有一金属棒MN.现从t＝0时刻起，给棒通以图示方向的电流且电流强度与时间成正比，即I＝kt，其中k为常量，金属棒与导轨始终垂直且接触良好.下列关于棒的速度v、加速度a随时间t变化的关系图象，可能正确的是(　　)解析返回123图3√√解析　从t＝0时刻起，金属棒通以I＝kt的电流，由左手定则知，安培力方向垂直纸面向里，使其紧压导轨，导致棒在运动过程中，受到的摩擦力增大，加速度减小，因速度与加速度方向相同，做加速度减小的加速运动.当滑动摩擦力等于重力时，加速度为零，速度最大，当安培力继续增大时，滑动摩擦力大于重力，加速度方向竖直向上，与速度方向相反，做加速度增大的减速运动，v－t图象的斜率表示加速度的大小.返回1231.物理图象不仅能够直接反映物理量的大小、方向，而且图线的斜率、线与坐标轴围成的面积也有特定的物理意义.在解题时要充分理解图象反映的信息，挖掘图象中隐含的条件.
2.通过分析图象，能够根据相应的物理知识来建立物理量间的函数关系式，可以直接读出或求出某些待求的物理量，还可以探究某些物理规律，或测定某些物理量，分析某些复杂的物理过程.
3.掌握用物理图象解决问题的方法，通过对物理图象的分析来提高对物理知识的理解和记忆能力.考题二　图象的综合应用知识精讲例2　如图4甲所示，在距离地面高度为h＝0.80 m的平台上有一轻质弹簧，其左端固定于竖直挡板上，右端与质量m＝0.50 kg、可看作质点的物块相接触(不粘连)，OA段粗糙且长度等于弹簧原长，其余位置均无阻力作用.物块开始静止于A点，与OA段的动摩擦因数μ＝0.50.现对物块施加一个水平向左的外力F，大小随位移x变化关系如图乙所示.物块向左运动x＝0.40 m到达B点，到达B点时速度为零，随即撤去外力F，物块在弹簧弹力作用下向右运动，从M点离开平台，落到地面上N点，取g＝10 m/s2，则下列说法正确的是(　　)典例剖析√图4A.弹簧被压缩过程中外力F做的功为6.0 J
B.弹簧被压缩过程中具有的最大弹性势能为6.0 J
C.整个运动过程中克服摩擦力做功为4.0 J
D.MN的水平距离为1.6 m√解析解析　根据F－x图象与坐标轴所围的面积表示力F做的功，则弹簧被压缩过程中外力F做的功为 WF＝ ×0.2 J＋18×0.2 J＝6.0 J，A正确；物块向左运动的过程中，克服摩擦力做功Wf＝μmgx＝1.0 J，根据能量守恒可知，弹簧被压缩过程中最大弹性势能为 Ep＝WF－Wf＝5.0 J，B错误；
整个运动过程中克服摩擦力做功为 Wf总＝2μmgx＝2.0 J，C错误；设物块离开M点时的速度为v，对整个过程由能量守恒得： ＝WF－Wf总，解得v＝4 m/s，物块离开M点后做平抛运动，则有h＝ ，x＝vt，解得x＝1.6 m，D正确.4.一摩托车在t＝0时刻由静止开始在平直的公路上行驶，其运动过程的a－t图象如图5所示，根据已知的信息，可知(　　)
A.摩托车的最大动能
B.摩托车在30 s末的速度大小
C.在0～30 s的时间内牵引力对摩托车做的功
D.10 s末摩托车开始反向运动解析45√[变式训练]图56解析　由图可知，在0～10 s摩托车做匀加速运动，10～30 s做减速运动，故10 s末速度最大，动能最大，由v＝at可求出最大速度，但摩托车的质量未知，故不能求最大动能，A错误；
根据a—t图象与t轴所围的面积表示速度变化量，可求出30 s内速度的变化量，由于初速度为0，则可求摩托车在30 s末的速度大小，B正确；
在10～30 s牵引力是变力，由于不能求出位移，也不知道摩托车的质量，故不能求出牵引力对摩托车做的功，C错误；
根据“面积”表示速度变化量可知，30 s内速度变化量为零，所以摩托车一直沿同一方向运动，D错误.故选B.4565.如图6所示，两个等量异种点电荷，关于原点O对称放置，下列能正确描述其位于x轴上的电场或电势分布随位置x变化规律正确的是(　　)解析图6√456解析　由两个等量异号电荷的电场线分布图，结合“沿电场线方向电势降低”的原理，可知从左侧无穷远处向右，电势从零逐渐升高，正电荷所在位置处最高，然后电势再减小，O点处电势为零，故O点右侧电势为负，同理到达负电荷时电势最小，且电势为负，从负电荷向右，电势开始升高，直到无穷远处电势为零，A正确，B错误；
根据电场线的疏密表示场强的大小可知，从正电荷到负电荷，电场强度先减小后增大，但O点的电场强度不为零，故C、D错误.4566.如图7所示，abcd为一边长为l的正方形导线框，导线框位于光滑水平面内，其右侧为一匀强磁场区域，磁场的边界与线框的cd边平行，磁场区域的宽度为2l，磁感应强度为B，方向垂直纸面向里.线框在一垂直于cd边的水平恒定拉力F作用下沿水平方向运动，直至通过磁场区域.cd边刚进入磁场时记为x＝0，线框开始匀速运动.线框中电流沿逆时针时为正，则导线框从刚进入磁场到完全离开磁场的过程中，a、b两端的电压Uab及导线框中的电流i随cd边的位置坐标x变化的图线可能是(　　)456图7√解析返回返回456
