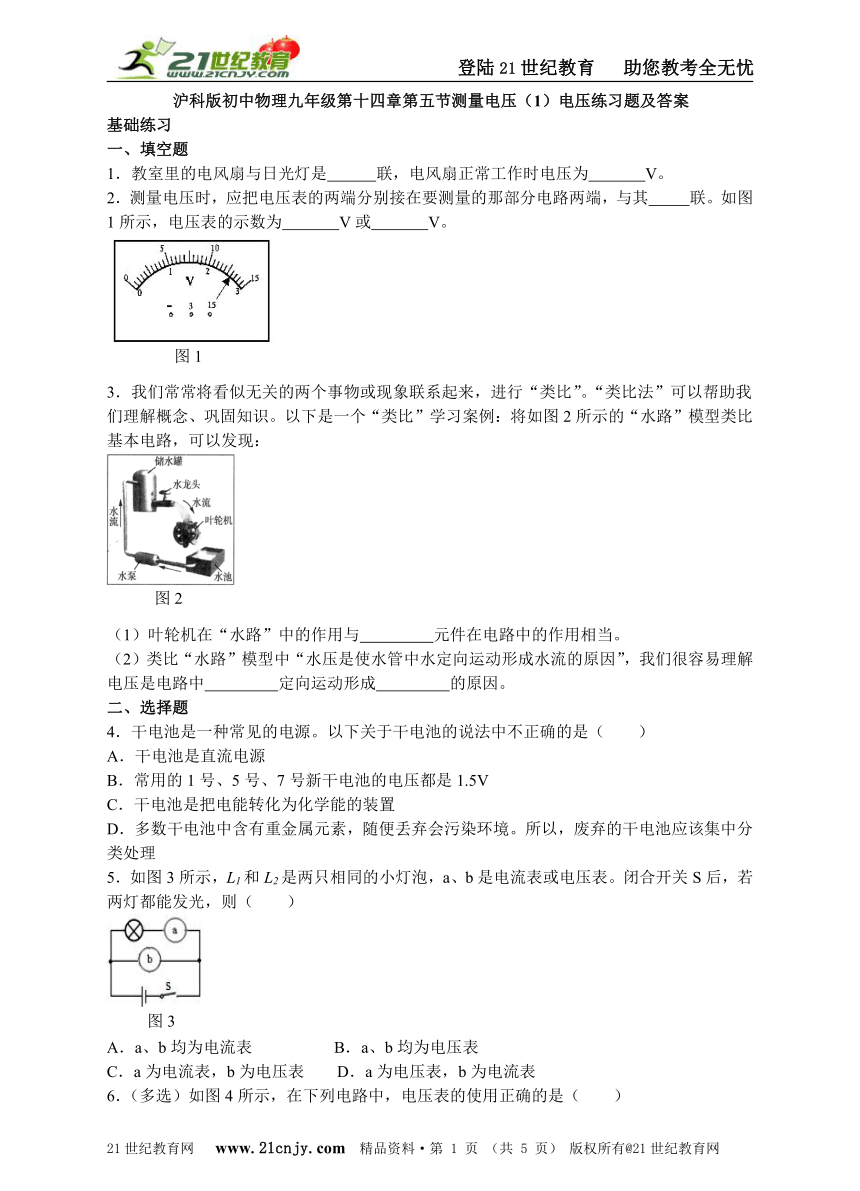

沪科版初中物理九年级第十四章第五节测量电压（1）电压练习题及答案

沪科版初中物理九年级第十四章第五节测量电压（1）电压练习题及答案
基础练习
一、填空题
1．教室里的电风扇与日光灯是 联，电风扇正常工作时电压为 V。
2．测量电压时，应把电压表的两端分别接在要测量的那部分电路两端，与其 联。如图1所示，电压表的示数为 V或 V。2·1·c·n·j·y
3．我们常常将看似无关的两个事物或现象联系起来，进行“类比”。“类比法”可以帮助我们理解概念、巩固知识。以下是一个“类比”学习案例：将如图2所示的“水路”模型类比基本电路，可以发现：【来源：21·世纪·教育·网】
（1）叶轮机在“水路”中的作用与 元件在电路中的作用相当。
（2）类比“水路”模型中“水压是使水管中水定向运动形成水流的原因”，我们很容易理解电压是电路中 定向运动形成 的原因。www-2-1-cnjy-com
二、选择题
4．干电池是一种常见的电源。以下关于干电池的说法中不正确的是（ ）
A．干电池是直流电源
B．常用的1号、5号、7号新干电池的电压都是1.5V
C．干电池是把电能转化为化学能的装置
D．多数干电池中含有重金属元素，随便丢弃会污染环境。所以，废弃的干电池应该集中分类处理
5．如图3所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（ ）2-1-c-n-j-y
A．a、b均为电流表 B．a、b均为电压表
C．a为电流表，b为电压表 D．a为电压表，b为电流表

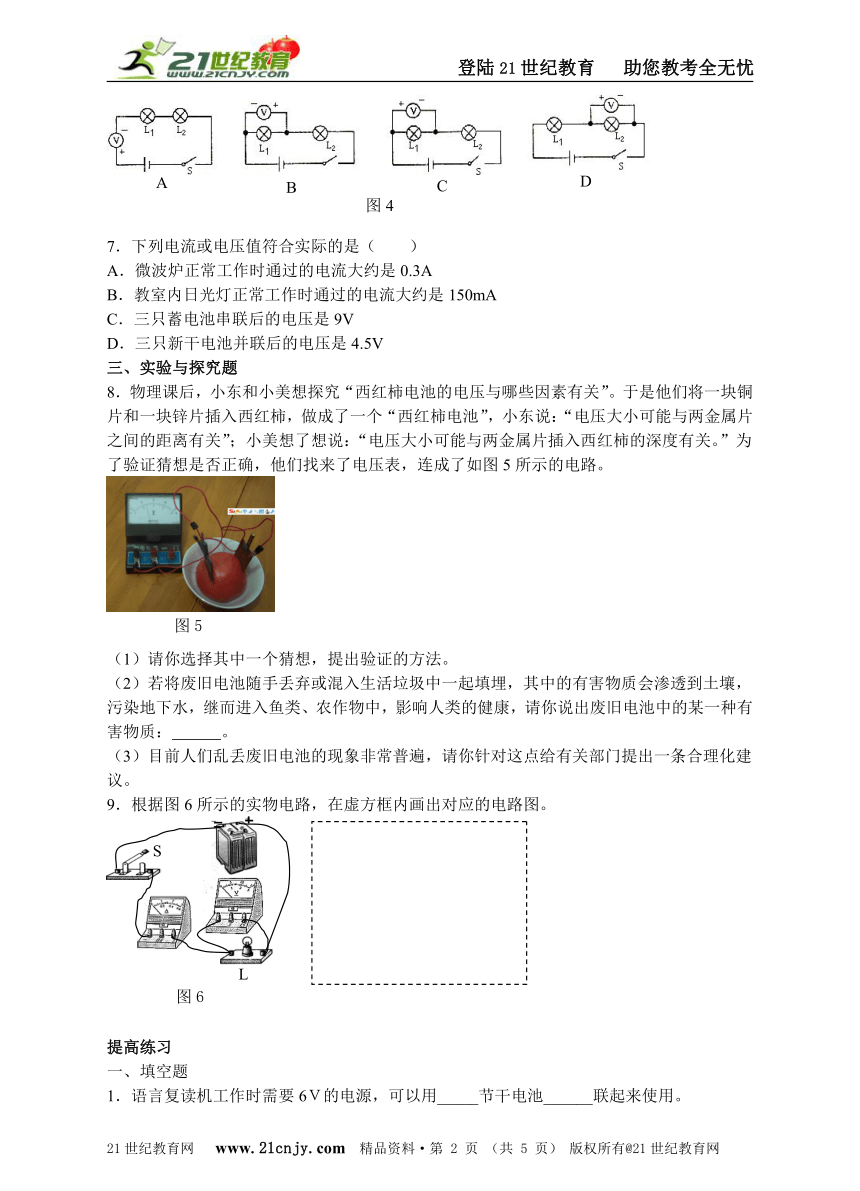

6．（多选）如图4所示，在下列电路中，电压表的使用正确的是（ ）
7．下列电流或电压值符合实际的是（ ）
A．微波炉正常工作时通过的电流大约是0.3A
B．教室内日光灯正常工作时通过的电流大约是150mA
C．三只蓄电池串联后的电压是9V
D．三只新干电池并联后的电压是4.5V
三、实验与探究题
8．物理课后，小东和小美想探究“西红柿电池的电压与哪些因素有关”。于是他们将一块铜片和一块锌片插入西红柿，做成了一个“西红柿电池”，小东说：“电压大小可能与两金属片之间的距离有关”；小美想了想说：“电压大小可能与两金属片插入西红柿的深度有关。”为了验证猜想是否正确，他们找来了电压表，连成了如图5所示的电路。
（1）请你选择其中一个猜想，提出验证的方法。
（2）若将废旧电池随手丢弃或混入生活垃圾中一起填埋，其中的有害物质会渗透到土壤，污染地下水，继而进入鱼类、农作物中，影响人类的健康，请你说出废旧电池中的某一种有害物质： 。21·世纪*教育网
（3）目前人们乱丢废旧电池的现象非常普遍，请你针对这点给有关部门提出一条合理化建议。
9．根据图6所示的实物电路，在虚方框内画出对应的电路图。
提高练习
一、填空题
1．语言复读机工作时需要6Ｖ的电源，可以用_____节干电池______联起来使用。
2．如图1所示的电路，L1和L2是______联连接，电压表测的是_______的电压。
3．如图2所示是某同学用电压表测小灯泡L2两端的电压的电路图，请指出图中的两处错误：
（1） ；
（2） 。
二、选择题
4．下列说法中正确的是（ ）
A．正、负电荷定向移动都会形成电流
B．电路中的电流是形成电压的原因
C．自由电荷定向移动的方向为电流方向
D．电路两端有电压，电路中就一定会有电流
5．李明同学在一次用有3V和15V两个量程的电压表测电压时，电压表的“-”接线柱已接入电路，在用15V量程试触时，指针位置如图3所示，则下一步的实验操作应该是（ ）
A．直接接入15接线柱，然后读数
B．直接接入3接线柱，然后读数
C．断开开关，接入15接线柱，然后闭合开关后读数
D．断开开关，接入3接线柱，然后闭合开关后读数
6．如图4所示，当开关合上后，发现电压表的示数为0，若故障只有一处，对这一现象，下列猜测中肯定错误的是（ ）21教育网
A．灯L1断路 B．灯L2断路 C．灯L1短路 D．电压表接触不良
7．小明在使用手电筒时发现小灯泡不亮，进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是（ ）21世纪教育网版权所有
A．小灯泡灯丝断了 B．开关处出现短路 C．小灯泡接触不良 D．电池两端电压过低
三、实验题
8．在实验室，小丽同学发现有一块正负接线柱不清楚的电压表。老师告诉她：“这是一块性能良好的电压表”。小丽想用实验的办法鉴别出它的正负接线柱。请你按下列要求帮助小丽完成实验。21cnjy.com
（1）请在虚线框内画出电路图。
（2）简要写出实验方法，并得出相应的结论。
【答案】
基础练习
1．并 220
2．并 2.6 13
3．（1）电源 （2）电荷 电流
4．C
5．C
6．CD
7．B
8．（1）如：探究电压大小是否与两金属片插入西红柿的深度有关。
将铜片和锌片分别插入到西红柿深、浅不同的两个位置，用电压表测出两极间电压的大小，并进行比较。
（2）铅。
（3）为居民实施垃圾分类回收提供便利；多设定废旧电池定点回收点；对收集废旧电池集中回收的市民给予适当奖励。21·cn·jy·com
9．图略。
提高练习
1．4 串
2．并 L1
3．（1）电压表与L2串联连接；（2）电压表的“+”、“-”接线柱接反。
4．A
5．D
6．A
7．B
8．（1）
（2）如图连接电路，将电压表的接在电源两端，进行试触，若电压表指针正偏，说明与电源正极相连的就是电压表的“+”接线柱；若电压表指针反偏，说明与电源正极相连的就是电压表的“-”接线柱。www.21-cn-jy.com
