电能（同步练习）

　

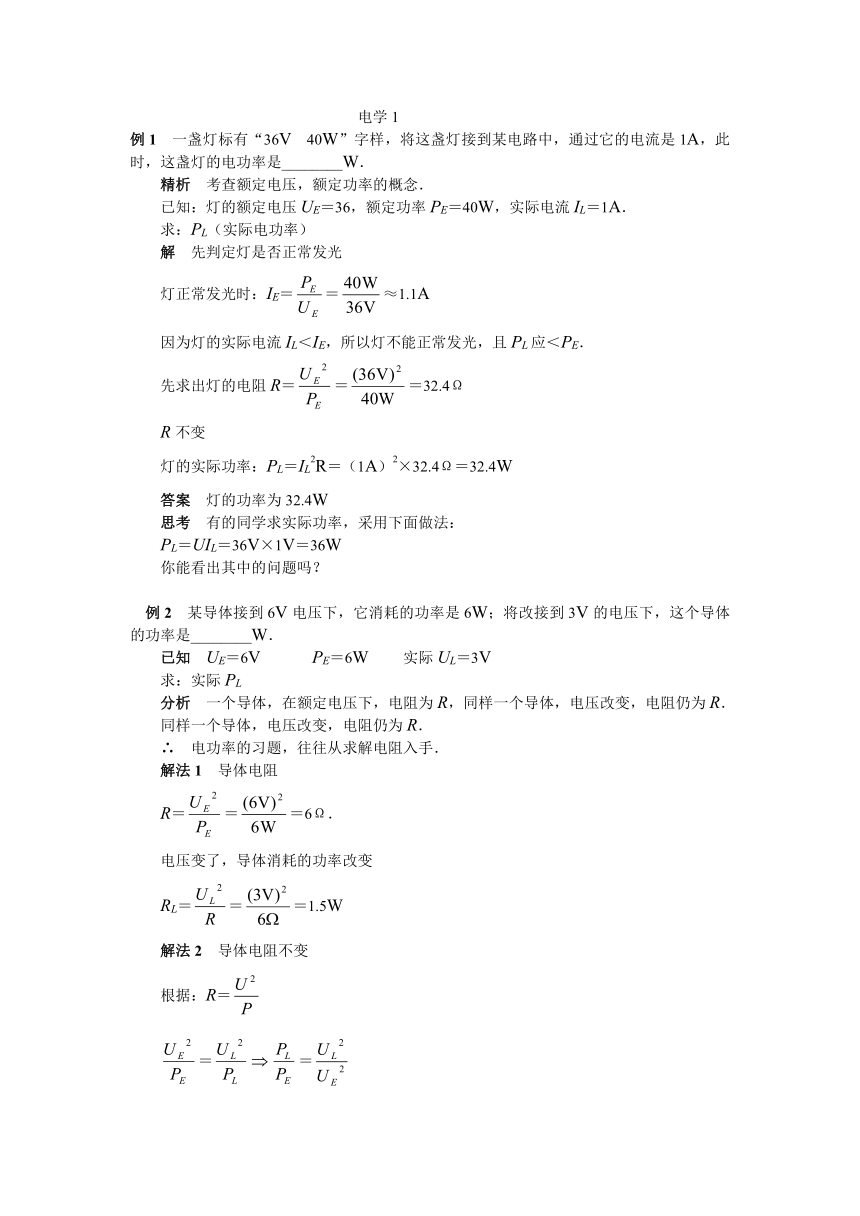

电学1
例1　一盏灯标有“36V　40W”字样，将这盏灯接到某电路中，通过它的电流是1A，此时，这盏灯的电功率是________W．
　　精析　考查额定电压，额定功率的概念．
　　已知：灯的额定电压UE＝36，额定功率PE＝40W，实际电流IL＝1A．
　　求：PL（实际电功率）
　　解　先判定灯是否正常发光
　　灯正常发光时：IE＝＝≈1.1A
　　因为灯的实际电流IL＜IE，所以灯不能正常发光，且PL应＜PE．
　　先求出灯的电阻R＝＝＝32.4Ω
　　R不变
　　灯的实际功率：PL＝IL2R＝（1A）2×32.4Ω＝32.4W
　　答案　灯的功率为32.4W
　　思考　有的同学求实际功率，采用下面做法：
　　PL＝UIL＝36V×1V＝36W
　　你能看出其中的问题吗？
　
　例2　某导体接到6V电压下，它消耗的功率是6W；将改接到3V的电压下，这个导体的功率是________W．
　　已知　UE＝6V　
PE＝6W
实际UL＝3V
　　求：实际PL
　　分析　一个导体，在额定电压下，电阻为R，同样一个导体，电压改变，电阻仍为R．
　　同样一个导体，电压改变，电阻仍为R．
　　∴　电功率的习题，往往从求解电阻入手．
　　解法1　导体电阻
　　R＝＝＝6Ω．
　　电压变了，导体消耗的功率改变
　　RL＝＝＝1.5W

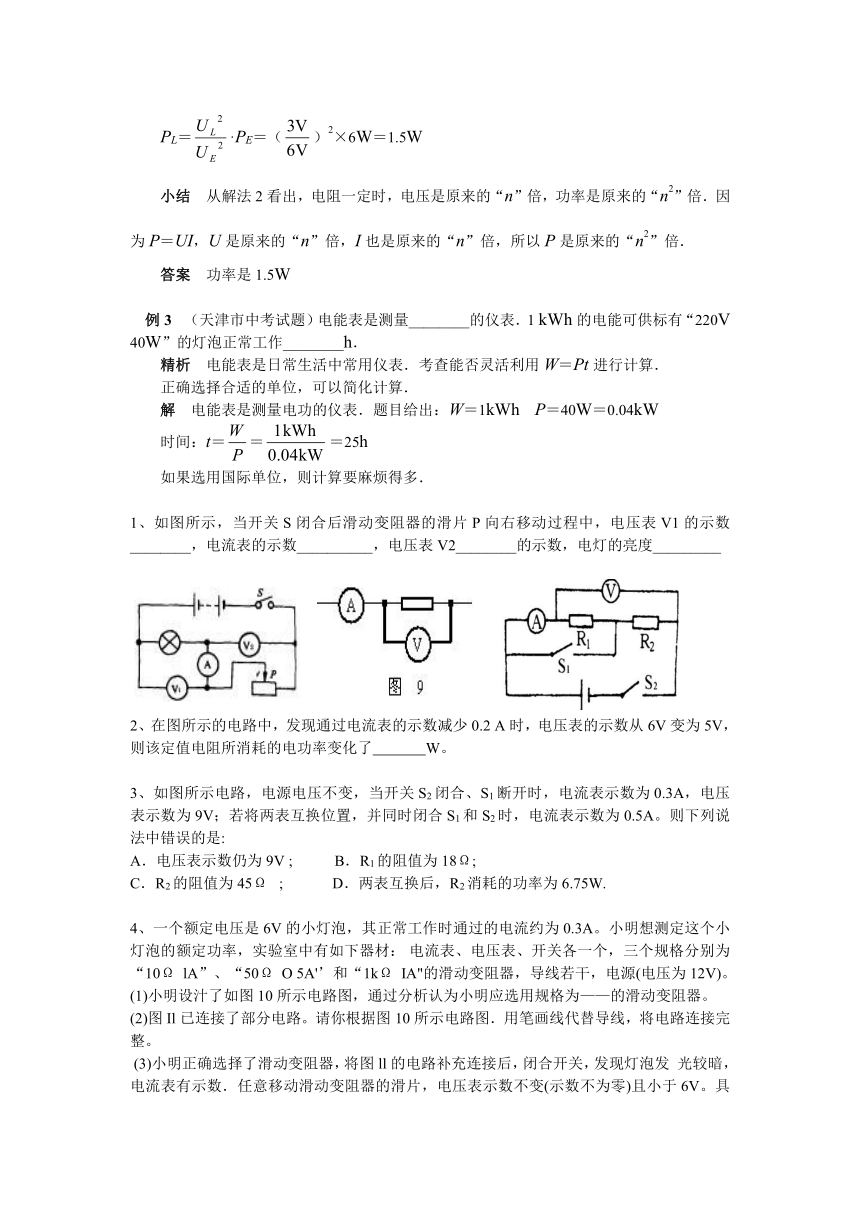

　　解法2　导体电阻不变
　　根据：R＝
　　＝＝
　　PL＝·PE＝（）2×6W＝1.5W
　　小结　从解法2看出，电阻一定时，电压是原来的“n”倍，功率是原来的“n2”倍．因为P＝UI，U是原来的“n”倍，I也是原来的“n”倍，所以P是原来的“n2”倍．　
　　答案　功率是1.5W
　
　例3　（天津市中考试题）电能表是测量________的仪表．1
kWh的电能可供标有“220V　40W”的灯泡正常工作________h．
　　精析　电能表是日常生活中常用仪表．考查能否灵活利用W＝Pt进行计算．
　　正确选择合适的单位，可以简化计算．
　　解　电能表是测量电功的仪表．题目给出：W＝1kWh　P＝40W＝0.04kW
　　时间：t＝＝＝25h
　　如果选用国际单位，则计算要麻烦得多．
1、如图所示，当开关S闭合后滑动变阻器的滑片P向右移动过程中，电压表V1的示数________，电流表的示数__________，电压表V2________的示数，电灯的亮度_________
1题
2题
3题
2、在图所示的电路中，发现通过电流表的示数减少0.2
A时，电压表的示数从6V变为5V，则该定值电阻所消耗的电功率变化了



W。
3、如图所示电路，电源电压不变，当开关S2闭合、S1断开时，电流表示数为0.3A，电压表示数为9V；若将两表互换位置，并同时闭合S1和S2时，电流表示数为0.5A。则下列说法中错误的是:
A．电压表示数仍为9V
;
B．R1的阻值为18Ω;
C．R2的阻值为45Ω
;
D．两表互换后，R2消耗的功率为6.75W.
4、一个额定电压是6V的小灯泡，其正常工作时通过的电流约为0.3A。小明想测定这个小灯泡的额定功率，实验室中有如下器材： 电流表、电压表、开关各一个，三个规格分别为“10Ω
lA”、“50Ω
O
5A'’和“1kΩ
IA"的滑动变阻器，导线若干，电源(电压为12V)。
(1)小明设汁了如图10所示电路图，通过分析认为小明应选用规格为——的滑动变阻器。
(2)图Il已连接了部分电路。请你根据图10所示电路图．用笔画线代替导线，将电路连接完整。
(3)小明正确选择了滑动变阻器，将图ll的电路补充连接后，闭合开关，发现灯泡发
光较暗，电流表有示数．任意移动滑动变阻器的滑片，电压表示数不变(示数不为零)且小于6V。具体原因是　　　　　　　　
(4)小明排除故障后，继续实验。当电压表的示数为6V时．电流表的示数(如图12所示)为——A，小灯泡的额定功率是
W。
(5)不改变上面连好的电路，还可以完成的实验有：(写出一个即可)。
5、如图所示电路，阻值为6Ω的电阻与一个“6V
3W”的小灯泡串联后接到9V的电路中，小灯泡恰能正常发光；如果在此电路中将“6V
3W”的小灯泡换成“6V
4.5W”的小灯泡，那么该小灯泡的实际功率:（设电源电压不变）
A、等于4.5W;


B、小于4.5W;



C、大于4.5W;



D、等于3W.
6、有几位同学对电功率这个概念，有以下几种理解，你认为正确的是：
A.电功率是表示电流通过用电器时做功多少的物理量;
B.电功率是表示电流通过用电器时做功快慢的物理量;
C.电功率大的用电器工作时消耗的电能一定多;
D.电功率大的用电器工作时所用的时间一定少
7、两个定值电阻R1和R2，阻值分别为10 Ω和20 Ω，允许通过的电流分别为1
A和
0.5
A，将它们串联在电路中，下列说法中正确的是：
A.加在它们两端的电压最大值为20
V;
B.通过电路的电流最大值为1
A;
C.通过电路的电流最大值为0.5
A; D.他们的总功率最大值是15
W.
8、如图所示，电源电压不变，小灯泡标有“6V
3W”的字样，滑动变阻器的滑片在中点时灯正常发光。当滑片P向b端移动时，下列说法正确的是:
①电流表的示数变大;
②电压表的示数变大;
③灯的实际功率大于3W;
④电路中的总功率变小;

A．①②;




B．②③;
C．①④;




D．②④.
9、王进同学想测定两个不同灯泡的额定功率，他使用的器材有：6V恒压电源、量程0～0．6A的电流表、量程0～3V的电压表、规格为“8Ω lA”的滑动变阻器、开关各一个，导线若干。灯泡L1和L2的额定电压分别为3V和4V、电阻都大约是5Ω（设不同电压下，电压表的读数都准确）
（1）王进同学用如图所示的电路测量灯泡L1的额定功率．在闭合开关S之前，应把滑动变阻器的阻值调到最大．闭合开关S后，向________（填A、B）端调节滑动变阻器的滑片P，当电压表的读数等于3V时，记下________的读数，即可算出灯泡L1的额定功率
（2）若仍用这个电路与器材测量灯泡L2的额定功率，存在两个隐患．你能说出是什么隐患吗？（注：不要求写分析过程）
（3）若再给你一个阻值R=1Ω的标准电阻，你能用原来的部分器材测出灯泡L2的额定功率吗？画出你设计的电路图，并简要说明你的办法．
答案及提示
1、V1示数变大
电流表示数变大，电压表V2示数变小，灯泡变亮
2、先求电阻是5欧，再求功率变化是2.2W
3.由欧姆定律求得两个电阻分别是18欧和12欧,电路是先串后并,本题选C
4.(1)求总电阻和灯泡电阻,相减后求出滑动变阻器的电阻是20欧,电流都不超,电阻选大测量不准,选小怕烧,故选50欧的
(2)电流表负接线柱与B连接,灯泡右接线柱与电压表的负接线柱相连
(3)将滑动变阻器的CD接线柱接入了电路
(4)1.92
(5)测灯泡正常发光时的电阻
5.求两个灯泡的电阻各是12欧和8欧,再运用电阻变小电压也变小的规律知道灯泡两端电压小于6V,其功率小于4.5W,选B
6.B
7.C
8.运用电阻变大电压也变大,判断电压表的示数增大,电路总电阻增大,总功率变小,选D
9.（1）A；电流表
（2）当灯泡正常工作时，电压表量程不够，有损坏的危险；电流表量程也太小，有损坏的危险
（3）如图连接电路：
调节滑动变阻器的滑片，直到电压表读数为2V，记录电流表的读数I。L2的额定功率P=UI=[4（2+I）]W
