安徽省芜湖市2016-2017学年高二上学期期末考试物理（文科）试卷 Word版含答案

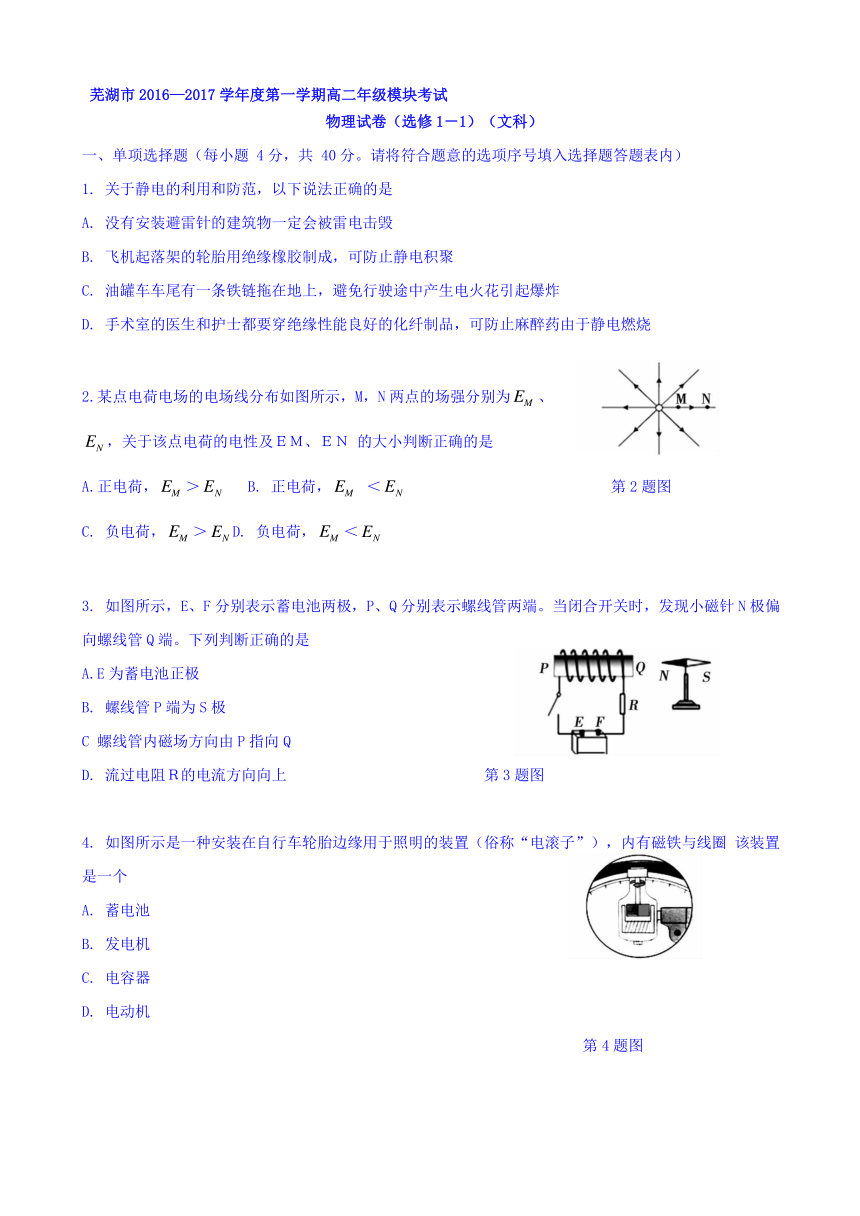

芜湖市2016—2017学年度第一学期高二年级模块考试
物理试卷（选修1－1）（文科）
一、单项选择题（每小题
4分，共
40分。请将符合题意的选项序号填入选择题答题表内）
1.
关于静电的利用和防范，以下说法正确的是
A.
没有安装避雷针的建筑物一定会被雷电击毁
B.
飞机起落架的轮胎用绝缘橡胶制成，可防止静电积聚
C.
油罐车车尾有一条铁链拖在地上，避免行驶途中产生电火花引起爆炸
D.
手术室的医生和护士都要穿绝缘性能良好的化纤制品，可防止麻醉药由于静电燃烧
2.某点电荷电场的电场线分布如图所示，M，N两点的场强分别为、
，关于该点电荷的电性及ＥＭ、ＥＮ
的大小判断正确的是
A.正电荷，＞
B.
正电荷，
＜
第2题图
C.
负电荷，＞D.
负电荷，＜
3.
如图所示，E、F分别表示蓄电池两极，P、Q分别表示螺线管两端。当闭合开关时，发现小磁针N极偏向螺线管Q端。下列判断正确的是
A.E为蓄电池正极
B.
螺线管P端为S极
C
螺线管内磁场方向由P指向Q
D.
流过电阻Ｒ的电流方向向上
第3题图
4.
如图所示是一种安装在自行车轮胎边缘用于照明的装置（俗称“电滚子”），内有磁铁与线圈
该装置是一个
A.
蓄电池
B.
发电机
C.
电容器
D.
电动机
第4题图

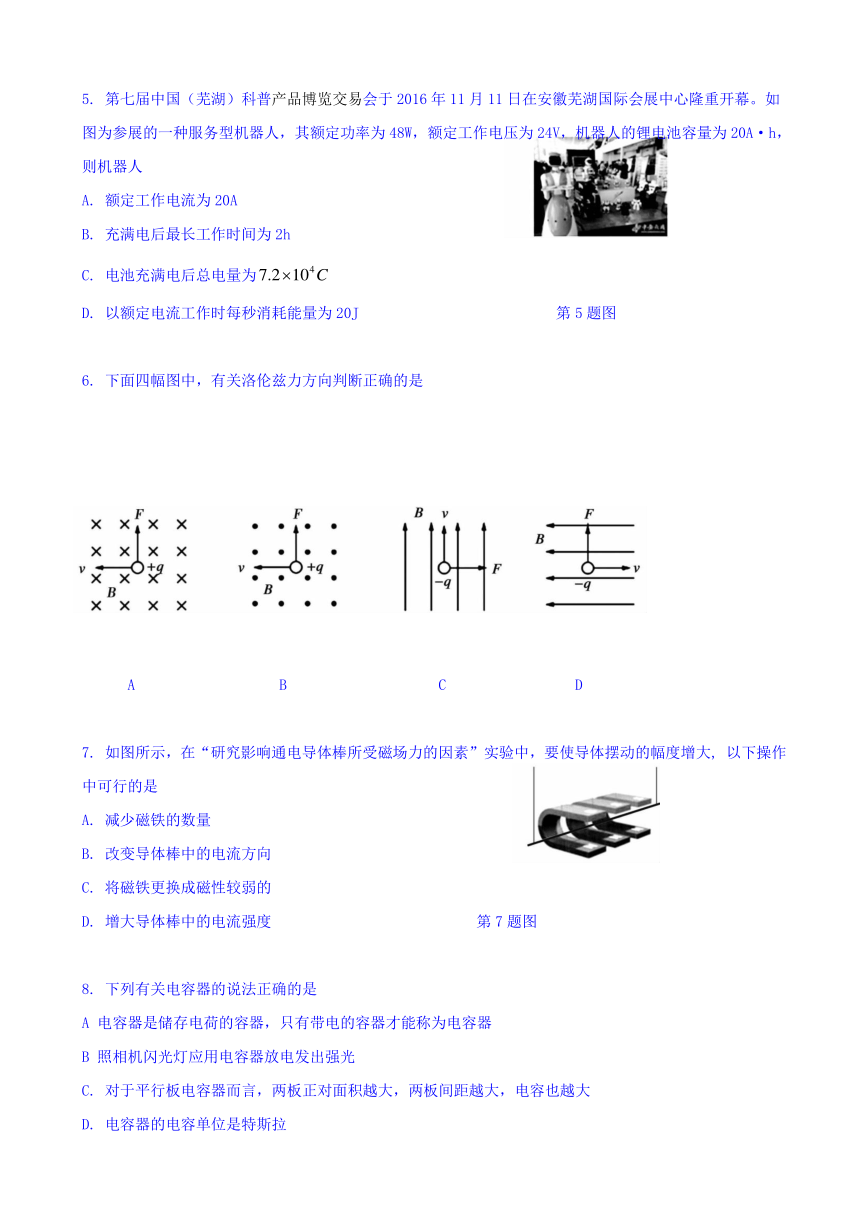

5.
第七届中国（芜湖）科普产品博览交易会于2016年11月11日在安徽芜湖国际会展中心隆重开幕。如图为参展的一种服务型机器人，其额定功率为48W，额定工作电压为24V，机器人的锂电池容量为20A·h，则机器人
A.
额定工作电流为20A
B.
充满电后最长工作时间为2h
C.
电池充满电后总电量为
D.
以额定电流工作时每秒消耗能量为20J
第5题图
6.
下面四幅图中，有关洛伦兹力方向判断正确的是
A
B
C
D
7.
如图所示，在“研究影响通电导体棒所受磁场力的因素”实验中，要使导体摆动的幅度增大,
以下操作中可行的是
A.
减少磁铁的数量
B.
改变导体棒中的电流方向
C.
将磁铁更换成磁性较弱的
D.
增大导体棒中的电流强度
第7题图
8.
下列有关电容器的说法正确的是
A
电容器是储存电荷的容器，只有带电的容器才能称为电容器
B
照相机闪光灯应用电容器放电发出强光
C.
对于平行板电容器而言，两板正对面积越大，两板间距越大，电容也越大
D.
电容器的电容单位是特斯拉

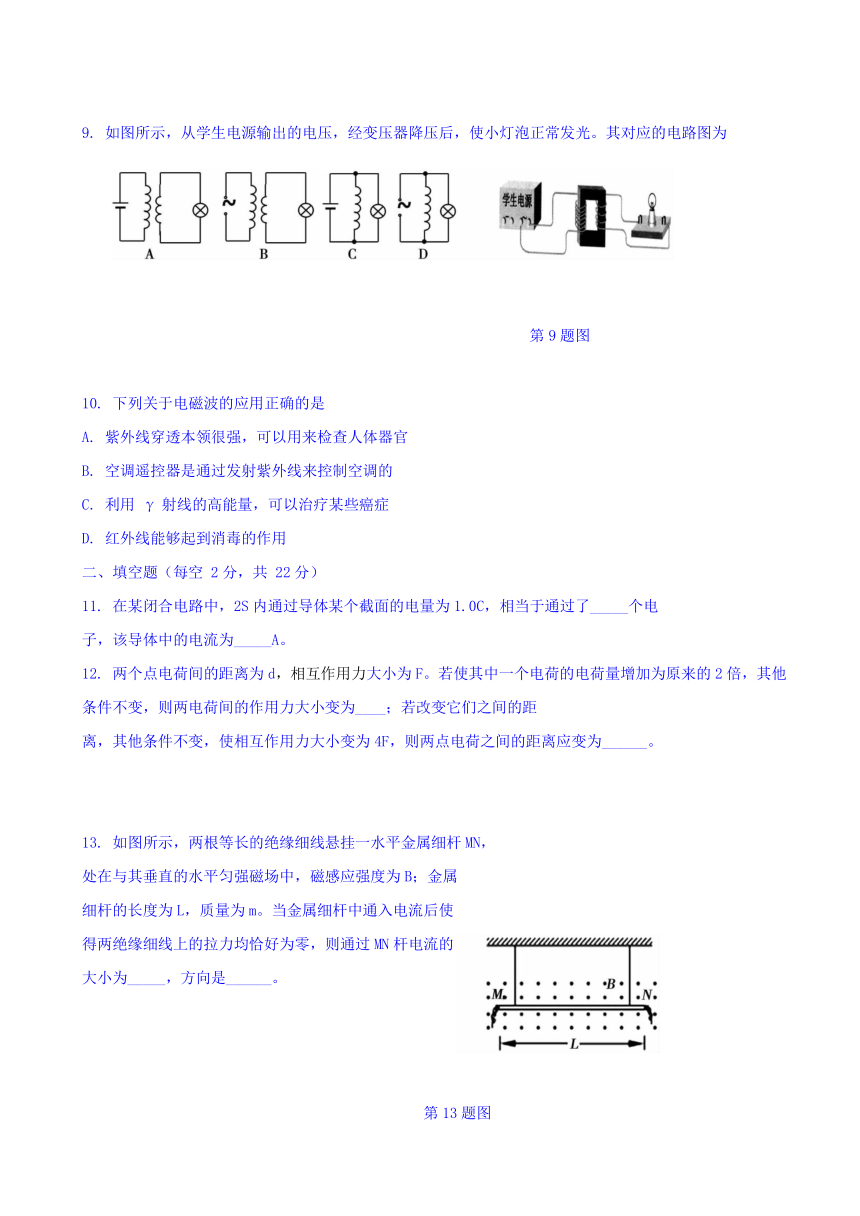

9.
如图所示，从学生电源输出的电压，经变压器降压后，使小灯泡正常发光。其对应的电路图为
第9题图
10.
下列关于电磁波的应用正确的是
A.
紫外线穿透本领很强，可以用来检查人体器官
B.
空调遥控器是通过发射紫外线来控制空调的
C.
利用
γ射线的高能量，可以治疗某些癌症
D.
红外线能够起到消毒的作用
二、填空题（每空
2分，共
22分）
11.
在某闭合电路中，2S内通过导体某个截面的电量为1.0C，相当于通过了_____个电
子，该导体中的电流为_____A。
12.
两个点电荷间的距离为d，相互作用力大小为F。若使其中一个电荷的电荷量增加为原来的2倍，其他条件不变，则两电荷间的作用力大小变为____；若改变它们之间的距
离，其他条件不变，使相互作用力大小变为4F，则两点电荷之间的距离应变为______。
13.
如图所示，两根等长的绝缘细线悬挂一水平金属细杆MN，
处在与其垂直的水平匀强磁场中，磁感应强度为B；金属
细杆的长度为L，质量为m。当金属细杆中通入电流后使
得两绝缘细线上的拉力均恰好为零，则通过MN杆电流的
大小为_____，方向是______。
第13题图
14.
远距离输电时，输电导线上的功率损失会很大，要减少电能输送时的损失，我们可以采用_________________（选填“高压”或“低压”）输电的方式可以大大减小电能的损失。
15.
某发电机输出的交变电压变化规律如图所示，则其最大值为________V，周期为______S，频率为______Hz。
第15题图
第16题图
16芜湖交通经济广播电台是广大市民喜欢的媒体之一，该台播出频率为96.3M
Hz。电磁波在空气中的传播速度取，芜湖交通经济广播电台发射无线电波波长为m（保留三位有效数字）。
三、实验题（第
17小题
5分，第
18小题
4分，第
19小题
6分，｀共
15分）
17
把两边配对的人和物理事件用线段连接起来
　　　法
拉
第
电磁场理论
　　　麦克斯韦
电流磁效应
　　　奥
斯
特
用实验验证电磁波存在
　　　赫　　兹
点电荷间的相互作用力
　　　库　　仑
电磁感应
18.
如图所示为演示自感现象的实验电路，当闭合开关S时
____（选填“”或“”）先亮；当断开开关S时_______（选填“同时”或“不同时”）熄灭。
第18题图
第19题图
19
如图为探究产生电磁感应现象条件的实验装置，当闭合开关瞬间，电流表中________电
流；闭合开关后保持变阻器的滑动头位置不变时，电流表中________电流；闭合开关后
将线圈Ａ从线圈B中抽出时，电流表中_________电流。（以上均选填“有”或“无”）
四、计算题（第
20、21小题各
7分，第
22小题
9分，共
23分。要求写出主要的计算公式、解题步骤和必要的文字说明，只有答案不给分）
20.
如图所示，在同一水平面上的两根导轨相互平行，两导轨间距为L＝2m，并处在竖直向上的匀强磁场中，磁感强度大小为1.2T。一根质量为3.6Kg的金属棒放在导轨上，并与两导轨垂直。当金属棒中通过的电流为5A时，金属棒沿垂直于杆的水平方向做匀速直线运
动，求：
（1）当金属棒匀速运动时所受到的摩擦力大小；
（2）当金属棒中的电流增加到8A时，金属棒的加速度的大小。
21.
如图所示，A、B为两个可视为质点带等量同种电荷的小球，A固定在竖直放置长为L的绝缘支杆上，B位于光滑的绝缘斜面上与A等高处恰好静止，已知斜面倾角为
θ，B的质量为m，重力加速度为g，求小球B的带电量q。
　
22
如图所示的螺线管，横截面积为
S、匝数为
N、电阻为r，螺线管与一根电阻为2r的金属丝ab相连接，向右穿过螺线管的匀强磁场随时间变化的规律如图，求0至时间内：
（1）磁通量的变化；
（2）通过金属丝的感应电流大小I；
（3）金属丝中感应电流产生的焦耳热量Q。
