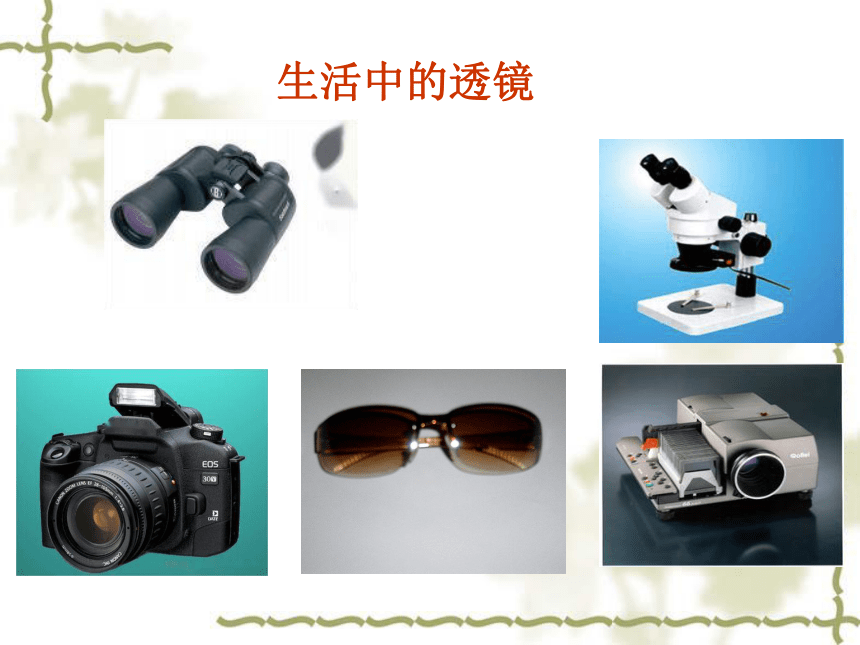

生活中的透镜

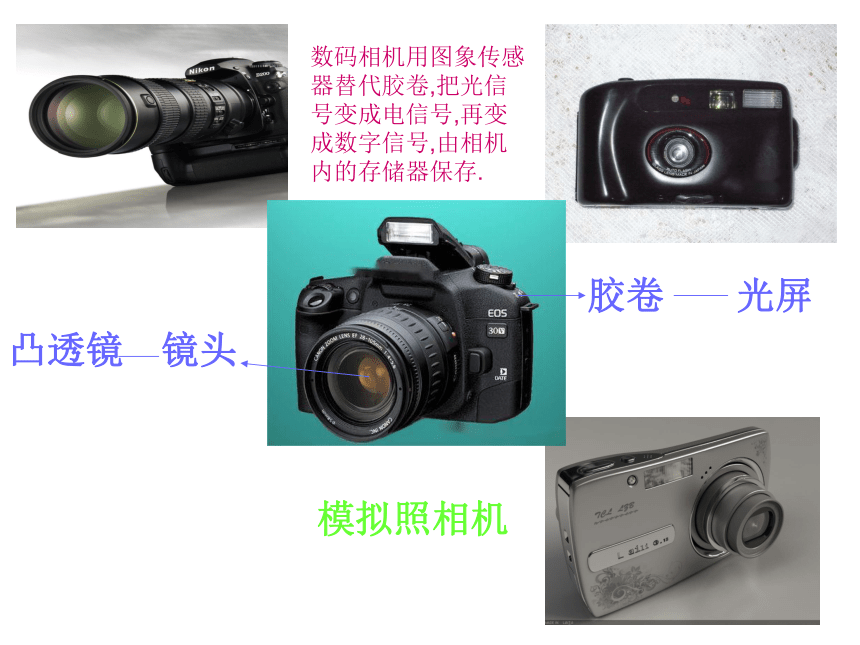

镜头
胶卷
数码相机用图象传感器替代胶卷,把光信号变成电信号,再变成数字信号,由相机内的存储器保存.
凸透镜
光屏
模拟照相机

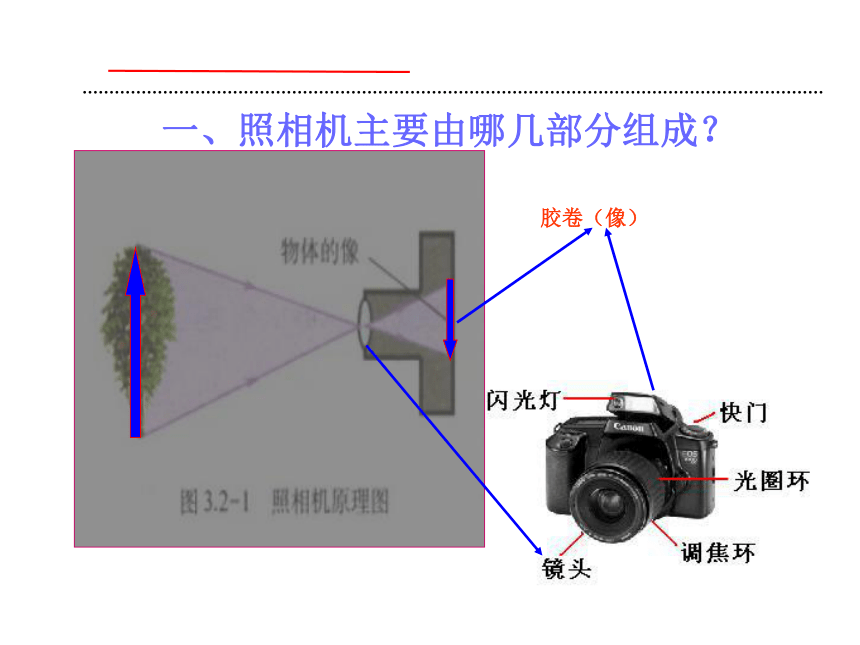

一、照相机主要由哪几部分组成？
胶卷（像）

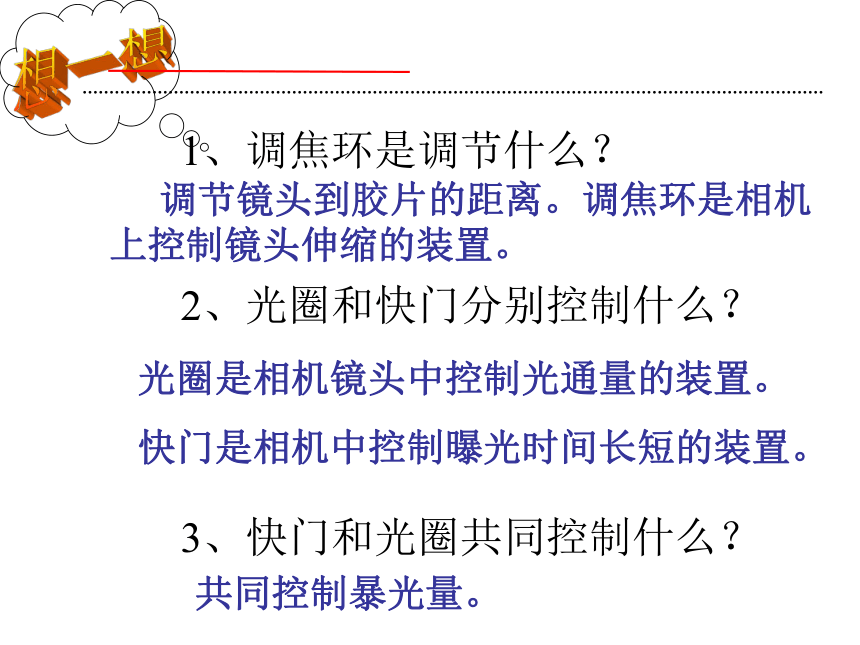

1、调焦环是调节什么？
2、光圈和快门分别控制什么？
3、快门和光圈共同控制什么？
调节镜头到胶片的距离。调焦环是相机上控制镜头伸缩的装置。
光圈是相机镜头中控制光通量的装置。
快门是相机中控制曝光时间长短的装置。
共同控制暴光量。

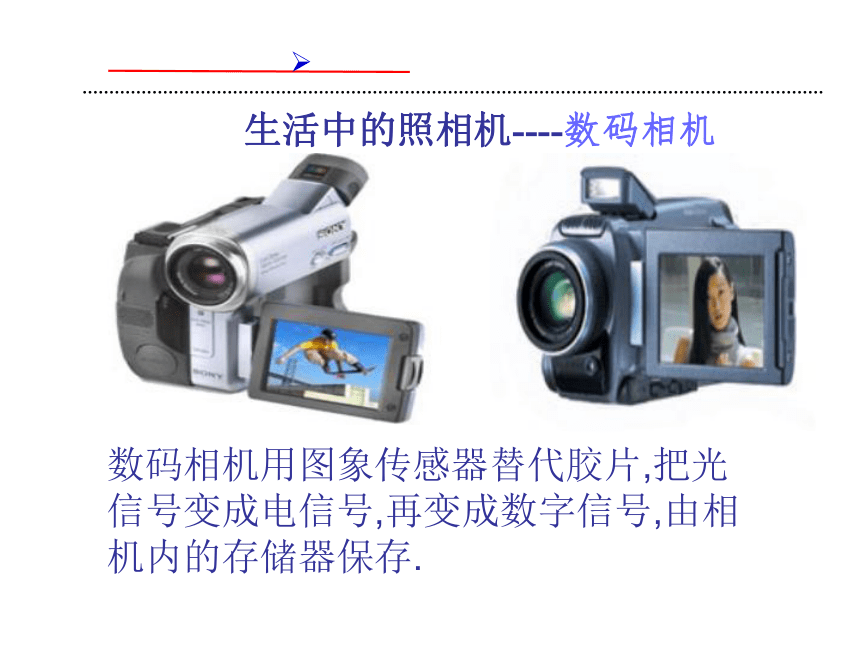

生活中的照相机----数码相机
数码相机用图象传感器替代胶片,把光信号变成电信号,再变成数字信号,由相机内的存储器保存.

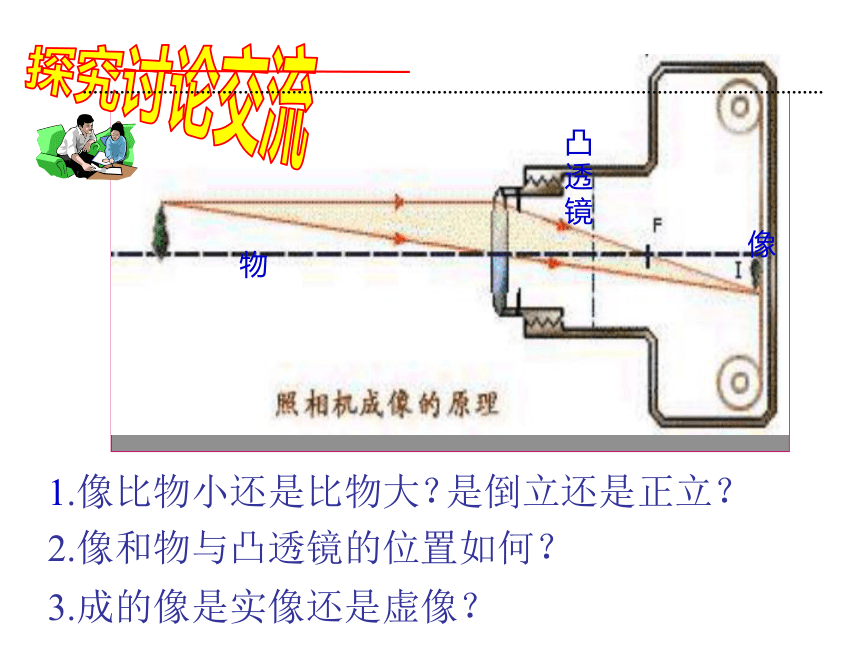

1.像比物小还是比物大？
是倒立还是正立？
2.像和物与凸透镜的位置如何？
3.成的像是实像还是虚像？
物
像
凸透镜

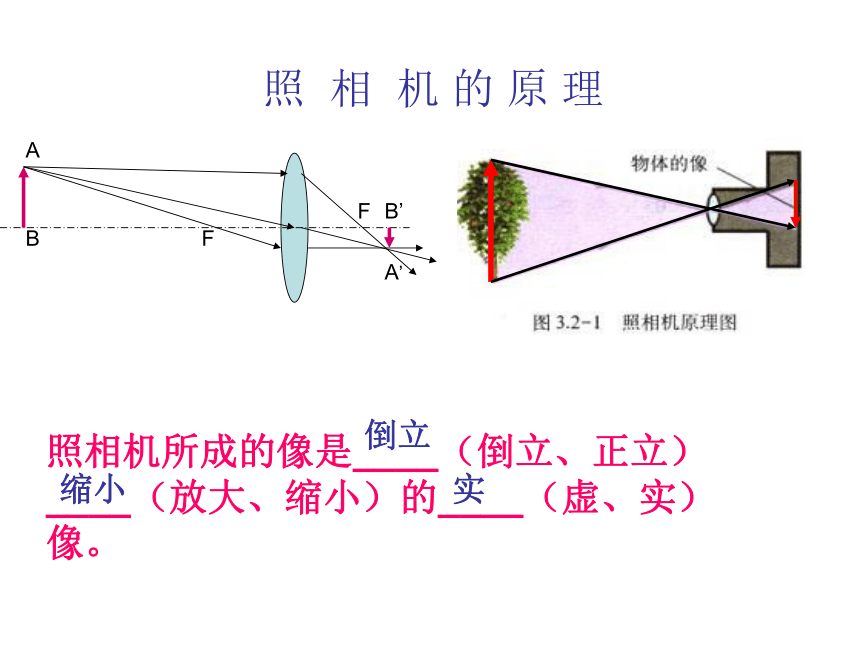

照 相 机 的 原 理
照相机所成的像是____（倒立、正立）____（放大、缩小）的____（虚、实）像。
F
F
A
B
A’
B’
倒立
缩小
实
照相机成像的特点：
1.照相机的镜头相当于一个_______ ；
2.像的特点：__________________；
3. 物体离镜头____，像离镜头_____。
凸透镜
缩小、倒立、实像
较远 较近
牛刀小试1.
（1）照相机的镜头相当于_______，胶卷的位置就是_____的位置
（2）照相机成像特点是：____、 _____的______
（3）照相时，被照物体远离相机，则照出的像变____
（2）照 相 机
凸透镜
倒立
缩小
实像
小
光屏
投影仪的结构
投影仪的工作原理
凸透镜
凹面镜
4．平面镜在这里有什么作用？
改变光路,使投影片的像出现在投影机前方的屏幕上
投影片要倒插
2．我们在屏幕上要看到正立的像投影片应该怎么放
3．灯泡下面的凹面镜及上面的螺纹透镜有什么作用？
会聚更多的光线
1．投影仪成像的特点？
投影仪成倒立、放大的实像
物
像
F
F
平面镜在这里有什么作用？
改变光的传播路径,使投影片的像出现在投影仪前方的屏幕上
投影仪的原理
实
A
B
A’
B’
投影仪所成的像是____（倒立、正立）____（放大、缩小）的__实__（虚、实）像。物体离投影仪镜头比较近。
倒立
放大
牛刀小试2.
（1）投影仪的镜头相当于_____镜，投影片是____，显示在屏幕上的是____（选填“像”或“物”）
（2）投影仪成像特点是：_______、_____的________
（3）看电影时，为了要看到正的像得把投影片___插
（4）为了使放的电影（像）更大，应将投影仪离屏幕更_____（选填“远”或“近”）
凸透镜
倒立
放大
实像
远
像
物
倒
反光镜的作用
面对幻灯机幕布，将印有“h”字样的幻灯片插入框中，调节镜头后，在幕布上出现的画面应该是（ ）
c
1.放大镜的实质就
是一个凸透镜
F
F
放大镜
A
B
A’
B’
2放大镜所成的像是____（倒立、正立）____（放大、缩小）的____（虚、实）像。
3放大镜与物体之间的距离应满足较近
正立
放大
虚
牛刀小试3.
（1）放大镜成像特点是：利用凸透镜成_____、____的______像
（2）物与像在凸透镜的同侧，镜离物越远则成的像越_____
正立
放大
虚
大
生活联系实际
讨论一：下雨后，水珠下的叶径比实际上的大了，为什么？
答案：因为雨后叶径上的水珠相当于凸透镜，此时起放大镜的作用，将其下的径放大了，所以看到的叶径比原来大
生活联系实际
讨论二：体温计的内管很细看不清楚，但医生从某一角度看过去却看得很清楚为什么？
答案：外面的玻璃形状相当于凸透镜，起放大镜的作用，此时将内管放大了，所以看得清楚。
实像
虚像
能否用光屏承接到物体所形成的像区分虚、实像。
实像和虚像形成原因及区分？
实际光线会聚形成的像是实像；
实际光线反向延长线会聚形成的像是虚像；
总结： 学过的实像
小孔成像．
学过的虚像
照相机成像．
投影仪成像．
平面镜成像．
看水中物成像．
放大镜成像．
器材 名称 像的性质 像与物的位置
照相机
投影仪
放大镜
正立或倒立
放大或缩小
实像或虚像
照相机，投影仪，放大镜成像特点小结
倒立
倒立
正立
缩小
放大
放大
实像
实像
虚像
异侧
异侧
同侧
一、基础巩固
1.下列不是透镜在生活中的应用的是
A.照相机 B.放大镜 C.投影仪 D.潜望镜
2.物体通过下列光学器件可以成放大的实像的是: A.照相机 B.投影仪 C.放大镜 D.平面镜
D
B
3、从圆形装水的鱼缸侧面看缸中游动的鱼，所看到的像是 （ ） A.鱼的放大的虚像 B.鱼的等大的虚像 C.鱼的缩小的实像 D.实际的鱼
4. 下列说法正确的是（ ） A.眼睛不能直接看到虚像 B.眼睛不能直接看到实像 C.能用光屏承接的像可能是虚像 D.能用光屏承接的像一定是实像
A
D
5、在照相机的底片上成 、 的 像。
6、在幻灯机的银幕上成 、 的 像。
7、一瓶杨梅罐头从侧面看上去，每个杨梅都变大了，我们看到的是 、 的 像，圆形的罐头和水共同组成了 镜。
倒立 缩小 实
倒立 放大 实
正立 放大 虚
凸透镜
【例1】某人照完半身像，想再利用同一个照相机照一张全身像，这时他应该离相机远些还是近些？同时调节调焦环，使胶片远离镜头还是靠近镜头？
【解答】人应该远离相机，同时使胶
片靠近镜头。
【分析】从拍半身像改为拍全身像，实际上像缩小了，此时像距应该缩小，同时增大物距。
课外延伸题
