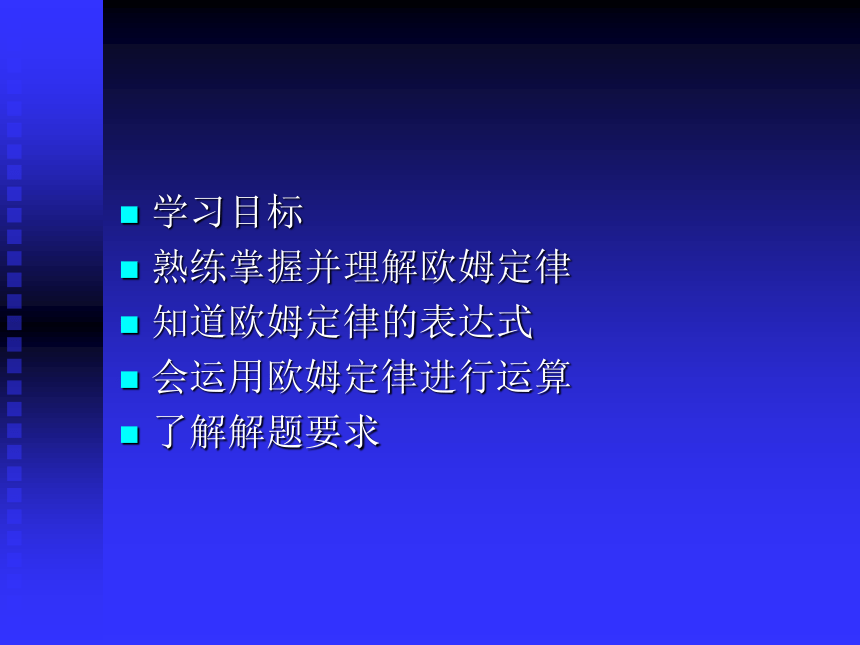

课件16张PPT。欧姆定律学习目标
熟练掌握并理解欧姆定律
知道欧姆定律的表达式
会运用欧姆定律进行运算
了解解题要求

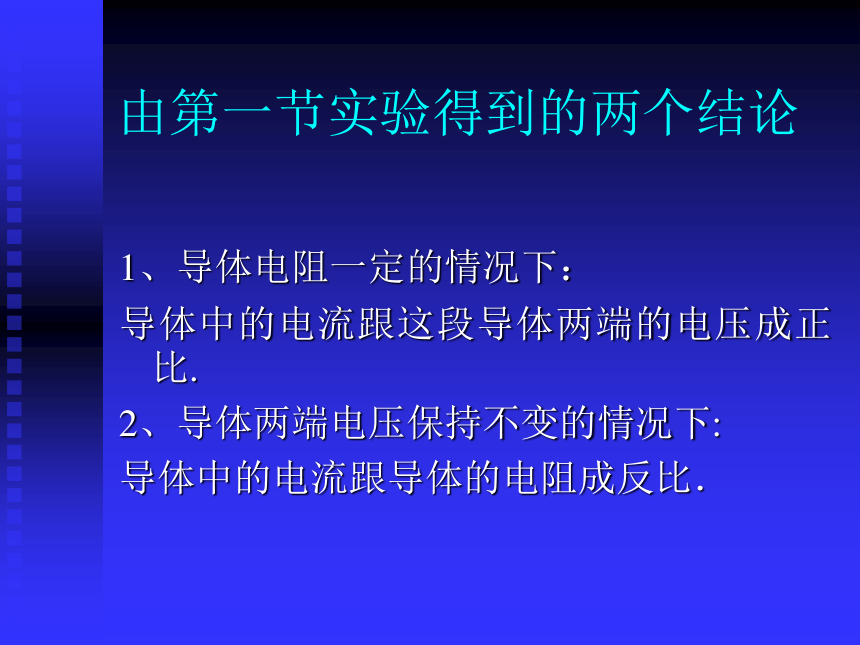

由第一节实验得到的两个结论
1、导体电阻一定的情况下：
导体中的电流跟这段导体两端的电压成正比.
2、导体两端电压保持不变的情况下:
导体中的电流跟导体的电阻成反比．

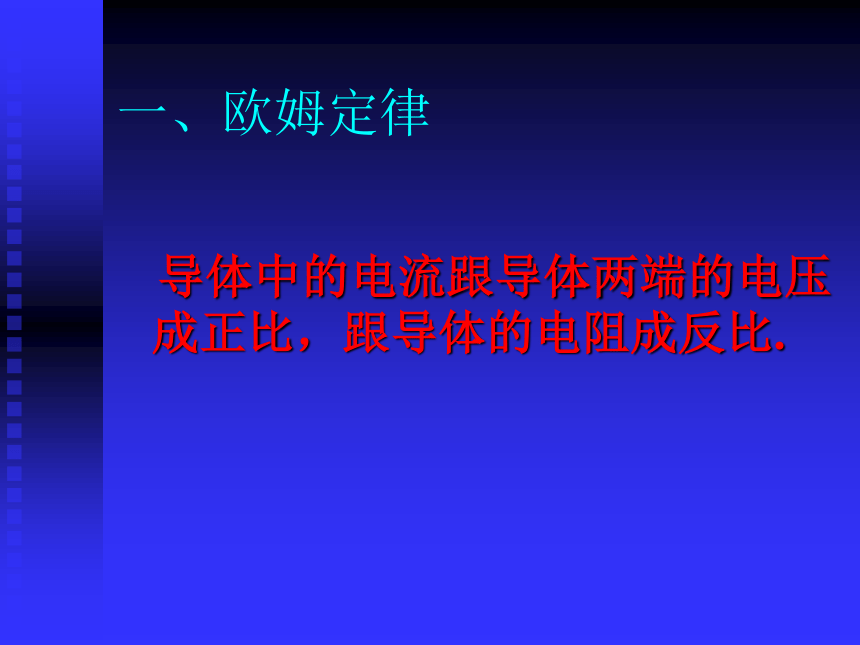

一、欧姆定律
导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比.

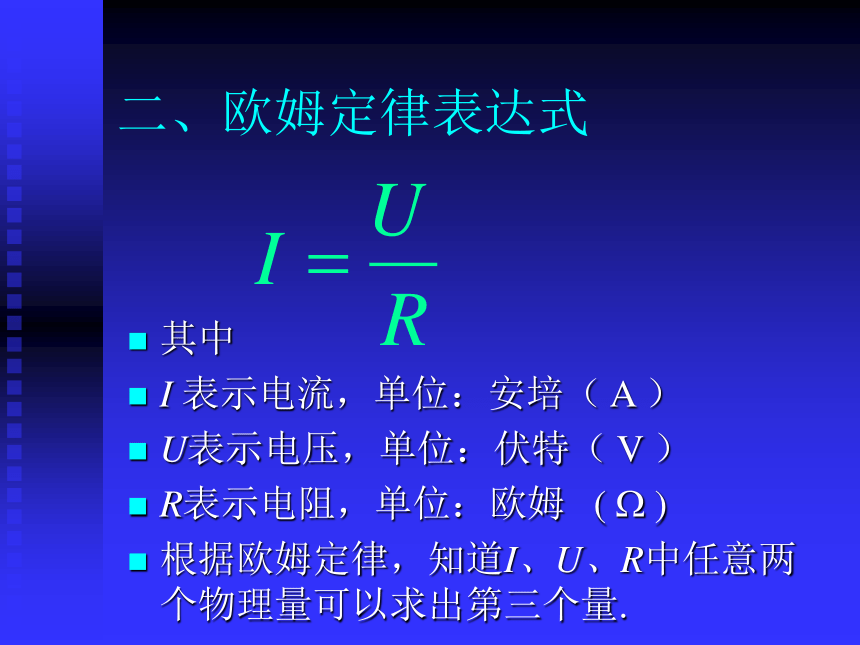

二、欧姆定律表达式
其中
I 表示电流，单位：安培（ A ）
U表示电压，单位：伏特（ V ）
R表示电阻，单位：欧姆 ( ? )
根据欧姆定律，知道I、U、R中任意两个物理量可以求出第三个量.

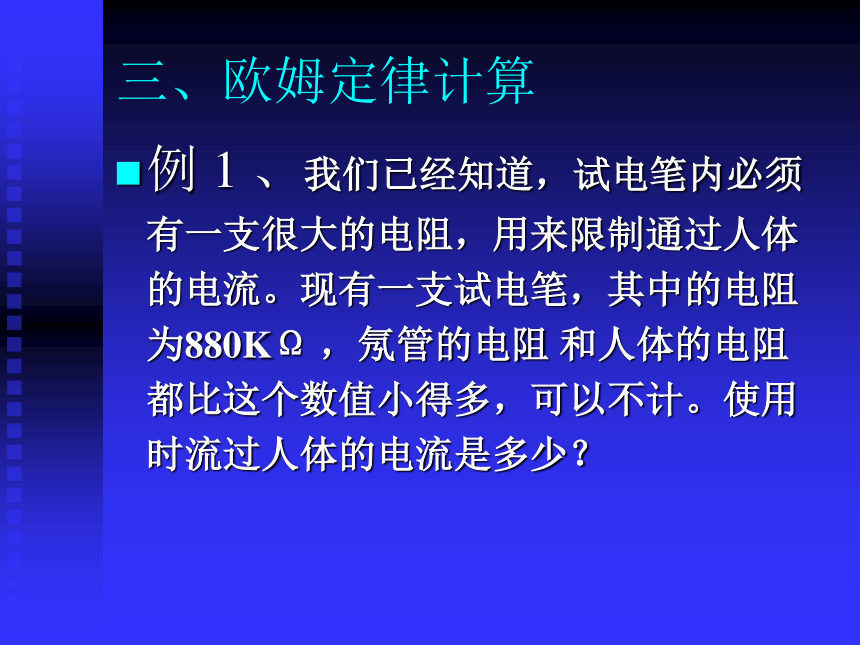

三、欧姆定律计算例 1 、我们已经知道，试电笔内必须有一支很大的电阻，用来限制通过人体的电流。现有一支试电笔，其中的电阻为880KΩ ，氖管的电阻 和人体的电阻都比这个数值小得多，可以不计。使用时流过人体的电流是多少？已知：U = 220 V R=880KΩ = 880×103 Ω求：I = ？解：根据I=U/R 得
I =220V / 880×103 Ω
= 0.25 ×10-3A
= 0.25 mA
答：流过人体的电流是0.25 mA。
例 2 ：有一个电阻两端的电压是12V，通过它的电流是300mA,这个电阻的阻值是多少？已知：U =12 V ；I =300mA=0.3A求：R解：根据 I=U/R 得
R = U / I
= 12 V /0.3A
= 40 Ω
答：这个电阻的阻值是 40Ω。
例 3 ：有一种指示灯，电阻为7.2 Ω，通过的电流为 0.5A 时才能正常发光，要使其正常发光，应加多大的电压？已知：R = 7.2 Ω; I = 0.5 A 求：U解：根据 I = U / R 得
U = I R
= 7.2Ω×0.5A
=3.6V
答：应加3.6V电压.欧姆定律的变形式：
R = U / I U = I R
对 R = U / I 它表示的是电阻在
数值上 等于导体两端的电压跟通过导体的电流的比值。
那么，对 R = U / I 能否说明导体的电阻与导体两端的电压成正比、与通过导体的电流成反比？不可以，因为导体的电阻是导体本身的一种属性，它的大小决定于导体的材料、长度、横截面积，有的还与温度有关。综合练习
例1.有一个灯泡L与定值电阻R串联在电源电压为6V的电路中，通过灯泡L的电流为0.4A，电阻R两端的电压为2V。求：灯泡L的电阻值及电阻R的电阻值。解题要求：
1、先读题，后画出电路图，再标出已知量、未知量。
2、需要换算单位的先换算。
3、要对题目进行必要分析，后分步进行计算。
4、解题过程中要先写出公式，再代入数据和单位，最后得结果。
