苏科版物理安培定则专题训练（无答案）

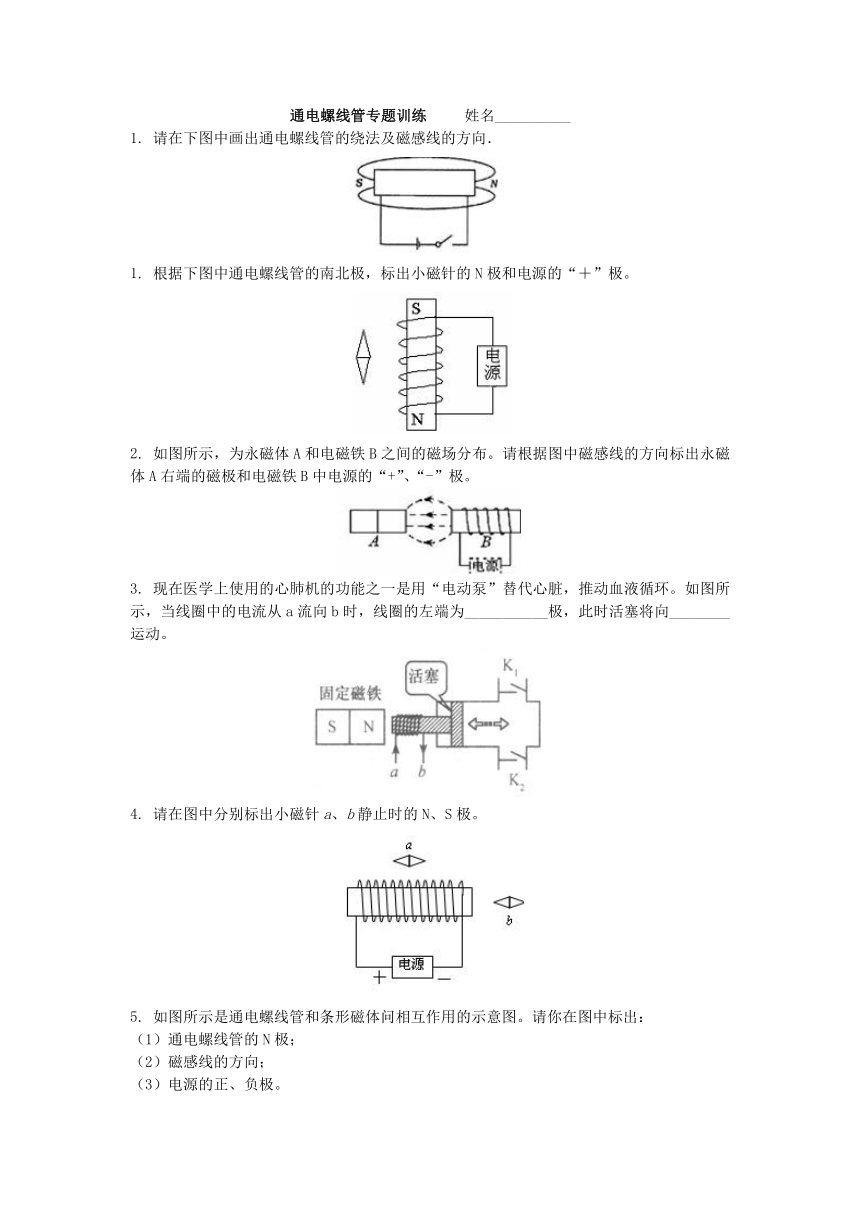

通电螺线管专题训练
姓名__________
1.
请在下图中画出通电螺线管的绕法及磁感线的方向．
.
根据下图中通电螺线管的南北极，标出小磁针的N极和电源的“＋”极。
.
如图所示，为永磁体A和电磁铁B之间的磁场分布。请根据图中磁感线的方向标出永磁体A右端的磁极和电磁铁B中电源的“+”、“-”极。
.
现在医学上使用的心肺机的功能之一是用“电动泵”替代心脏，推动血液循环。如图所示，当线圈中的电流从a流向b时，线圈的左端为___________极，此时活塞将向________运动。
.
请在图中分别标出小磁针a、b静止时的N、S极。
.
如图所示是通电螺线管和条形磁体问相互作用的示意图。请你在图中标出：
（1）通电螺线管的N极；
（2）磁感线的方向；
（3）电源的正、负极。
.

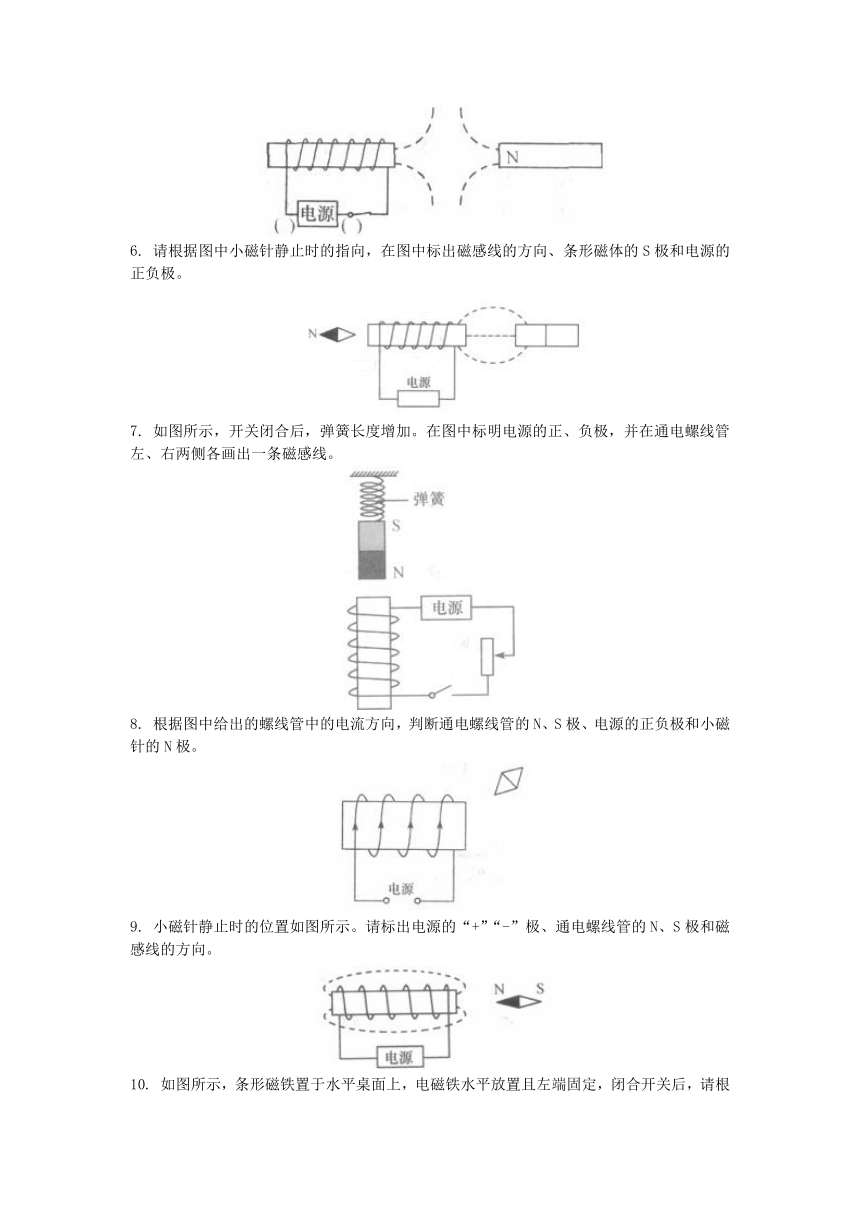

请根据图中小磁针静止时的指向，在图中标出磁感线的方向、条形磁体的S极和电源的正负极。
.
如图所示，开关闭合后，弹簧长度增加。在图中标明电源的正、负极，并在通电螺线管左、右两侧各画出一条磁感线。
.
根据图中给出的螺线管中的电流方向，判断通电螺线管的N、S极、电源的正负极和小磁针的N极。
.
小磁针静止时的位置如图所示。请标出电源的“+”“-”极、通电螺线管的N、S极和磁感线的方向。
.

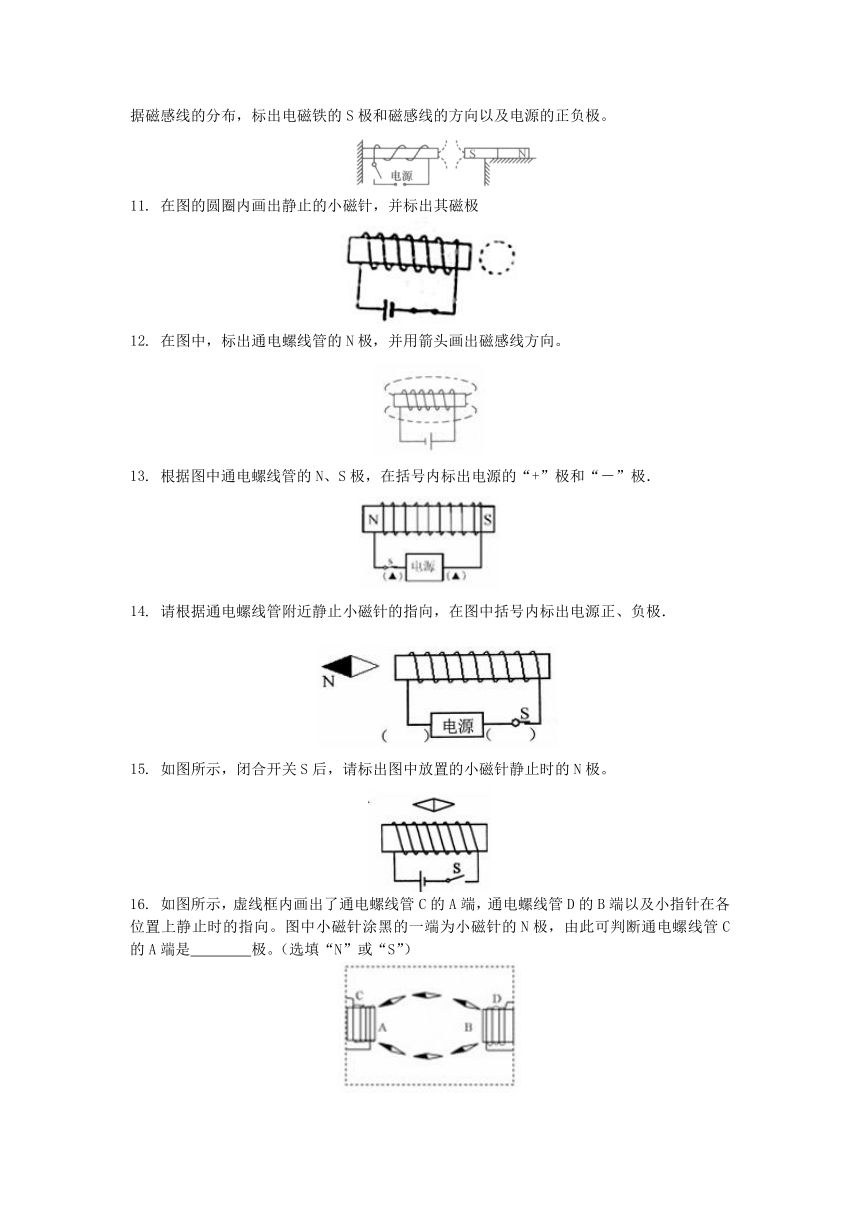

如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，闭合开关后，请根据磁感线的分布，标出电磁铁的S极和磁感线的方向以及电源的正负极。
.
在图的圆圈内画出静止的小磁针，并标出其磁极
.
在图中，标出通电螺线管的N极，并用箭头画出磁感线方向。
.
根据图中通电螺线管的N、S极，在括号内标出电源的“+”极和“－”极．
.
请根据通电螺线管附近静止小磁针的指向，在图中括号内标出电源正、负极．
.
如图所示，闭合开关S后，请标出图中放置的小磁针静止时的N极。
.
如图所示，虚线框内画出了通电螺线管C的A端，通电螺线管D的B端以及小指针在各位置上静止时的指向。图中小磁针涂黑的一端为小磁针的N极，由此可判断通电螺线管C的A端是
极。（选填“N”或“S”）
.
根据下图中小磁针N极的指向，标出磁感线方向、通电螺线管的N、S极，并在括号内标出电源的正、负极。
.
标出图中当开关闭合后通电螺线管及小磁针（静止）的南北极（用S/N表示）。
.
请标出通电螺线管两端的极性，并画出图中放置的小磁针北极在螺线管通电时的受力方向（黑色部分表示小磁针的N极）。
.
根据图中小磁针的指向，判断通电螺线管中电源的正、负极。
.
根据图中小磁针N极的指向，标出通电螺线管电源的“+”、“一”极．
.
受通电螺线管产生磁场的作用，小磁针静止时处于如下图所示的状态，请画出螺线管导线的绕向。
.
在图中根据小磁针的方向，标出通电螺线管的N极、磁感线的方向以及在括号中填上电源的“+”“－”极。
.
在图中标出小磁针的N、S极及磁感线的方向、电源的正负极。
.
如图，按图中小磁针的指向和电流的方向，标出螺线管的极性及其绕线。
.
在下图中虚线上标出通电螺线管周围磁感线的方向和小磁针的N、S极。
.
如图所示的电路连接正确，当开关闭合时，通电螺线管旁边的小磁针按图中箭头所指的方向偏转。请在图中标出电源的正、负极，并画出螺线管的绕线。
.
如图所示是通电螺线管磁感线分布图，标出螺线管的磁极和磁感线A的方向．
.
根据图中小磁针静止时N极的指向，在图中标出电源的正、负极，并画出通电螺线管外部的一条磁感线及其方向。
.
根据小磁针静止时的指向，标出图中的磁感线方向和磁体的N、S极．
.
如图所示，闭合开关，小磁针静止时位置如图，标出小磁针的N、S极，图中给出了螺线管外一条磁感线，请你添上箭头表示它的方向。
.
如图所示，正确表示小磁针N极指向的是
.
将一条形磁铁靠近通电螺线管时，它们互相排斥，如下图所示，请画出螺线管的绕线。
.
根据图中小磁针的指向，判断通电螺线管中电流方向。
.
下标出图开关闭合后，小磁针静止时的N、S极。
.
请根据图中小磁针静止时的指向，标出通电螺线管的N、S极和电源的正、负极。
.
根据图中小磁针的指向，标出通电螺线管外的磁感线方向和螺线管导线中的电流方向。
.
在图中根据小磁针的方向，标出磁感线的方向以及在括号中填上电源的“+”“－”极。
.
根据图所示的小磁针静止时的指向，画出通电螺线管的绕线情况。
.
标出图中通电螺线管和小磁针（静止）的南北极（用“S”和“N”表示）
