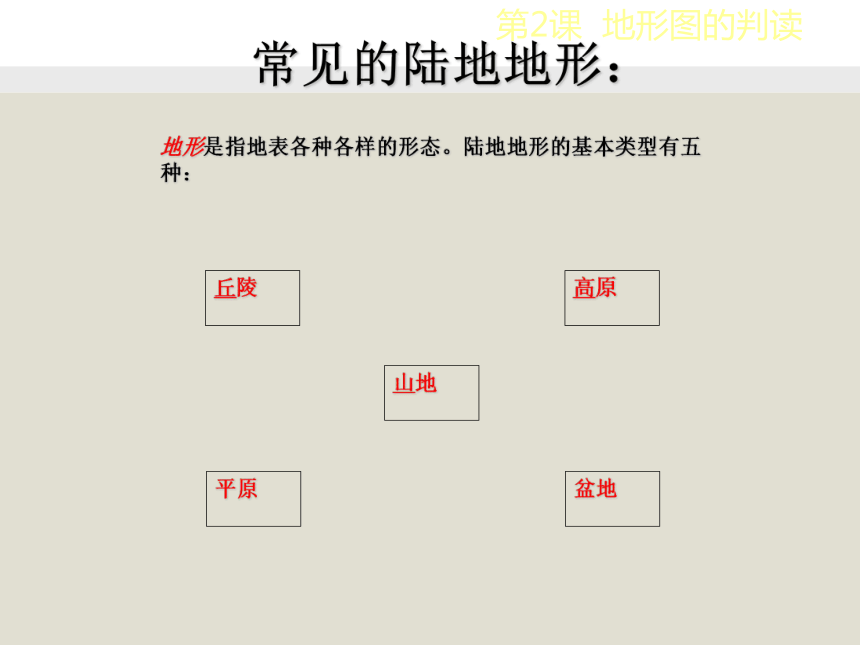

课件34张PPT。第二节 地形图的判读海拔和相对高度等高线地形图分层设色地形图学习目标甲乙1500米500米甲的海拔为1500米乙的海拔为500米1000米甲乙两地的相对高度为1000米查看甲乙两地的海拔，计算两地的相对高度。海拔和相对高度常见的陆地地形：地形是指地表各种各样的形态。陆地地形的基本类型有五种：丘陵山地平原高原盆地山 地
海拔在500米以上、崎岖不平、呈条带状分布的地形区。 高 原 较大范围的、较平坦的、海拔在500米以上的地形区。丘 陵 海拔在200～500米之间、崎岖不平的地形区。盆 地 中间低、但较平坦、四周相对较高、但相对崎岖的地形区。平 原 海拔在200米以下、相对较平坦的地形。读课本24页图2.11，完成下列问题小结：五种地形的差异主要表现在 和 两个方面 海拔相对高度超过500米低于500米不一定低于200米平坦，边缘部分陡峭 起伏大坡度陡（山高谷深）起伏小，坡度和缓中间低四周高平坦超过500米1.填表说出五种地形的差异
返回存在绘图难度大，使用不便等问题等高线地形图——能表示山体起伏状况吗？Zx.xk山再看等高线的绘制（注意是封闭的曲线）HHH等高距等高线400300200100坡陡的地方等高线 。密集坡缓的地方等高线 。稀疏甲乙
甲乙哪条登山路线省力些？为什么？
甲省力。
因为甲路线上的等高线稀疏，是缓坡。陡崖学以致用陡密疏缓AABCDE说出字母所代表的山体部位名称山峰鞍部陡崖山脊山谷——你来猜猜山峰山峰▲等高线闭合，中间高四周低 等高线向低处凸山脊山谷瞧，这里有什么？ 等高线向高处凸“高谷低脊”山谷有 河流发育相邻两个山顶之间的部位（因其形如马鞍而得名）鞍部陡崖等高线重合的地方适合的运动？ 可能出现的景观？攀岩瀑布山峰：中间高、四周低等高线闭合陡崖：多条等高线重叠在一起鞍部：两个山峰之间的低地山脊：中部高，两边低，等高线向低处凸出。山谷：两边高，中间低，等高线向高处凸出。缓坡等高线稀疏陡坡等高线密集再演示一遍，说出①—⑦的地形部位及特征学以致用一：学以致用二：1、山脊和山谷哪个更容易形成河流？
2、爬山时你会选择⑥还是⑦？陡坡缓坡山脊线为分水线，一般不形成河流。山谷线为集水线，一般能形成河流爬陡坡费劲，但路程短。爬缓坡轻松，但路程长。▲闭合曲线
中间高四周低。即外低内高（看数字）
等高线向低处凸出，中间高，两边低。 （看数字）
等高线向高处凸出 ，中间低，两边高。 （看数字） 两个山顶之间低地（点） （看数字） 等高线重叠的地方（线） 几种基本地形部位的判读——争当小小设计师要在河流引水到甲地，你会选择哪条路线？要在甲地和丙地之间修建公路，你会如何设计路线？甲① ② 1、修路选线：沿等高线，缓坡
2、引水时注意：a、从海拔高处引向低处，可自流引水 b、上游水质好圆珠笔芯大坝选址：口袋形区域的最窄处——争当小小设计师分层设色地形图定义： 人们在绘有等高线的地图上，按照不同的高度，
着上深浅不同的褐色、黄色、绿色、蓝色等颜色，以
表示地面起伏的状况，这种图叫作分层设色地形图。蓝色表示________；绿色表示________；黄色表示________；褐色表示________。海洋平原丘陵高原山地2 图中地势起伏的大致趋势是________________.自西北向东南倾斜（西北高，东南低）绘制某一地区的地形剖面图本节知识小结等高线地形图的绘制和特点认识2、“海拔在500米以下，相对高度不大，起伏和缓”的地形是 （ ）
A 山地 B 高原 C 平原 D 丘陵
4、在等高线地形图中，“两边高，中间低，等高线向高出凸出”的地形部位是 （ ）
A 山峰 B 陡崖 C 山谷 D 山脊CC山顶山脊 山谷鞍部 陡崖ABCDE100100200200300300ABCDEFA____D____C____B____山谷陡崖E____F____山顶山脊山顶鞍部读“某地等高线地形图”，回答问题。
(1)A点的海拔高度是________米。
(2)B处的地形部位是________。(3)图中所画的①②③三处河流中，有一处错误，应该是________(填数码)。600鞍部③贝壳山脊鞍部山顶山谷
