2017年中考复习学案（按照苏科版教材体例编写,江苏省专用）第十三章 电路初探

第十三章
电路初探

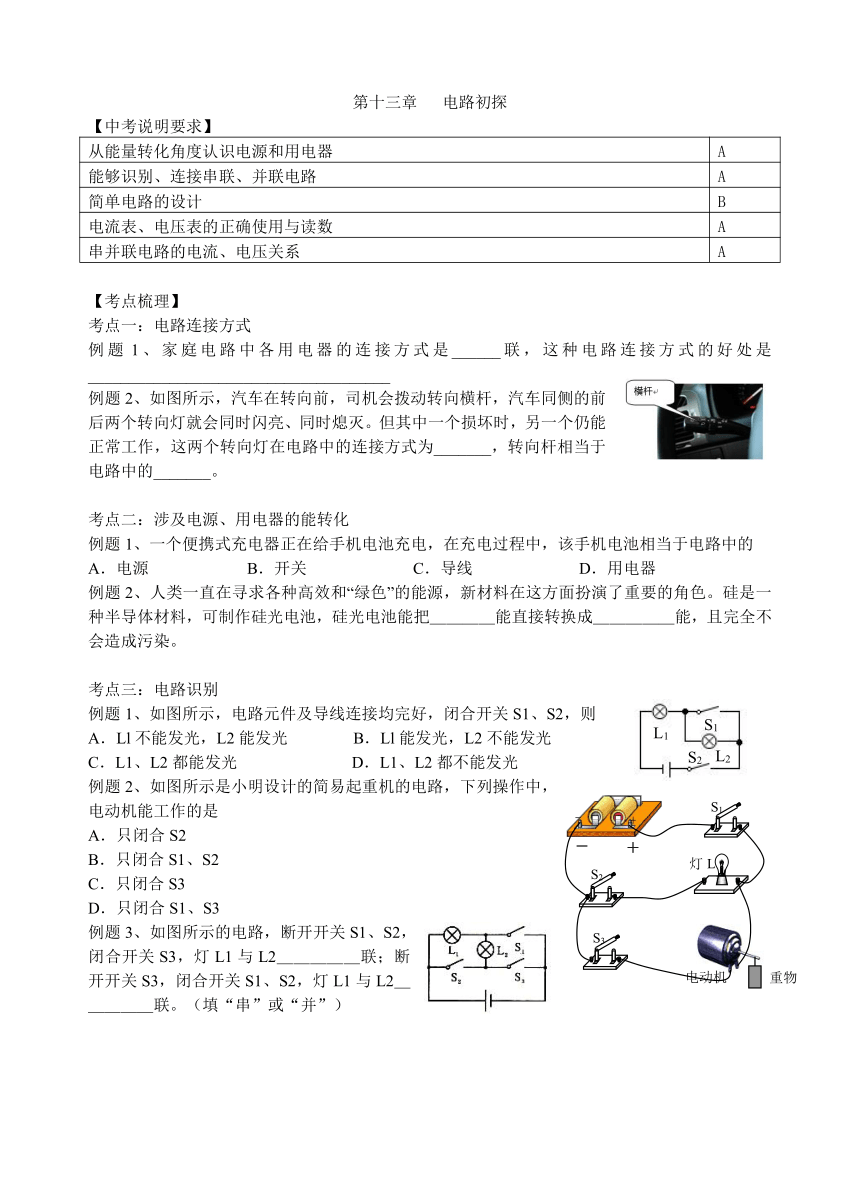

【中考说明要求】
从能量转化角度认识电源和用电器
A
能够识别、连接串联、并联电路
A
简单电路的设计
B
电流表、电压表的正确使用与读数
A
串并联电路的电流、电压关系
A
【考点梳理】
考点一：电路连接方式
例题1、家庭电路中各用电器的连接方式是_
( http: / / www.21cnjy.com )_____联，这种电路连接方式的好处是_____________________________________
例题2、如图所示，汽车在转向前，司机会拨动
( http: / / www.21cnjy.com )转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭。但其中一个损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为_______，转向杆相当于电路中的_______。
考点二：涉及电源、用电器的能转化
例题1、一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的
A．电源
B．开关
C．导线
D．用电器
例题2、人类一直在寻求各种高效和“绿色”的
( http: / / www.21cnjy.com )能源，新材料在这方面扮演了重要的角色。硅是一种半导体材料，可制作硅光电池，硅光电池能把＿＿＿＿能直接转换成＿＿＿＿＿能，且完全不会造成污染。
考点三：电路识别
例题1、如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则
A．Ll不能发光，L2能发光
B．Ll能发光，L2不能发光
C．L1、L2都能发光
D．L1、L2都不能发光
例题2、如图所示是小明设计的简易起重机的电路，下列操作中，电动机能工作的是
A．只闭合S2
B．只闭合S1、S2
C．只闭合S3
D．只闭合S1、S3
例题3、如图所示的电路，断
( http: / / www.21cnjy.com )开开关S1、S2，闭合开关S3，灯L1与L2＿＿＿＿＿联；断开开关S3，闭合开关S1、S2，灯L1与L2＿＿＿＿＿联。（填“串”或“并”）

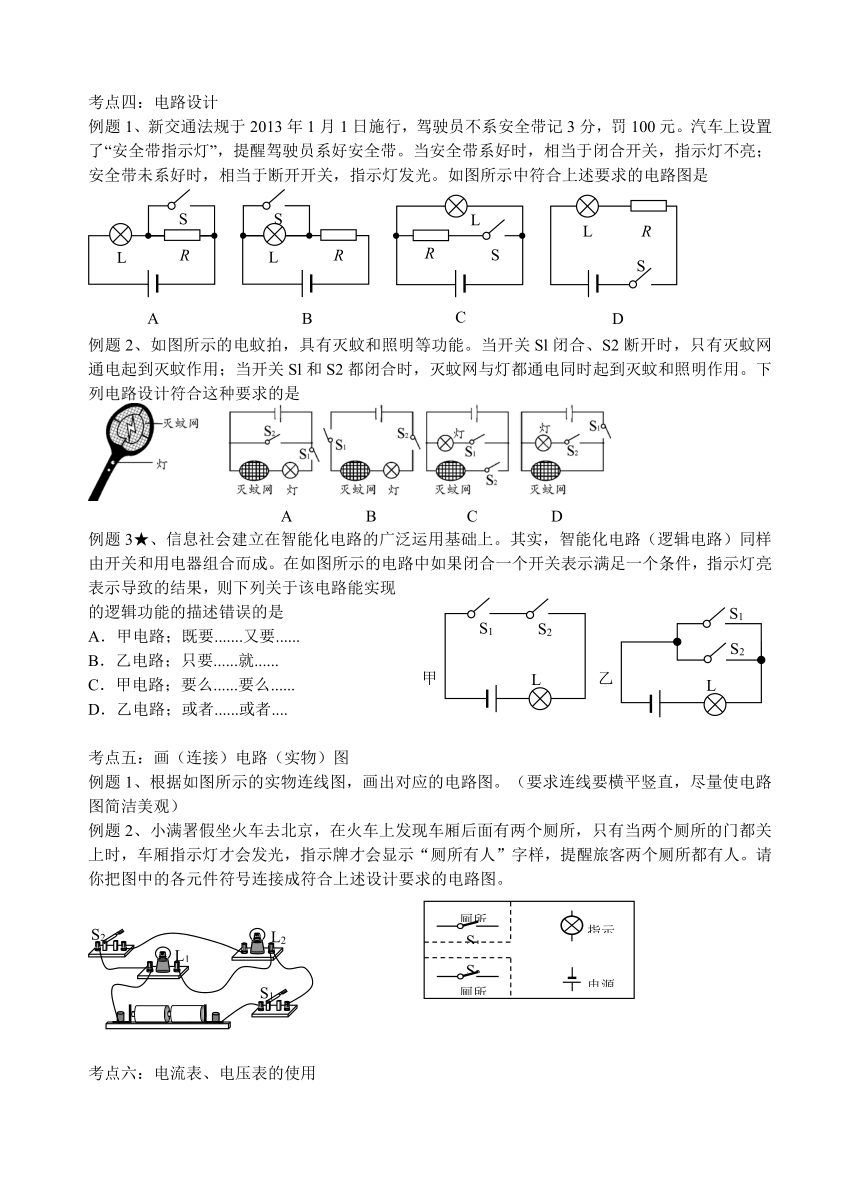

考点四：电路设计
例题1、新交通法规于2013年1月1日
( http: / / www.21cnjy.com )施行，驾驶员不系安全带记3分，罚100元。汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带。当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光。如图所示中符合上述要求的电路图是
例题2、如图所示的电蚊拍，具有灭蚊
( http: / / www.21cnjy.com )和照明等功能。当开关Sl闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关Sl和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。下列电路设计符合这种要求的是
例题3★、信息社会建立在智能化电路
( http: / / www.21cnjy.com )的广泛运用基础上。其实，智能化电路（逻辑电路）同样由开关和用电器组合而成。在如图所示的电路中如果闭合一个开关表示满足一个条件，指示灯亮表示导致的结果，则下列关于该电路能实现的逻辑功能的描述错误的是
A．甲电路；既要.......又要......
B．乙电路；只要......就......
C．甲电路；要么......要么......
D．乙电路；或者......或者....
考点五：画（连接）电路（实物）图
例题1、根据如图所示的实物连线图，画出对应的电路图。（要求连线要横平竖直，尽量使电路图简洁美观）
例题2、小满署假坐火车去北京，在火车上发现车
( http: / / www.21cnjy.com )厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所都有人。请你把图中的各元件符号连接成符合上述设计要求的电路图。
考点六：电流表、电压表的使用

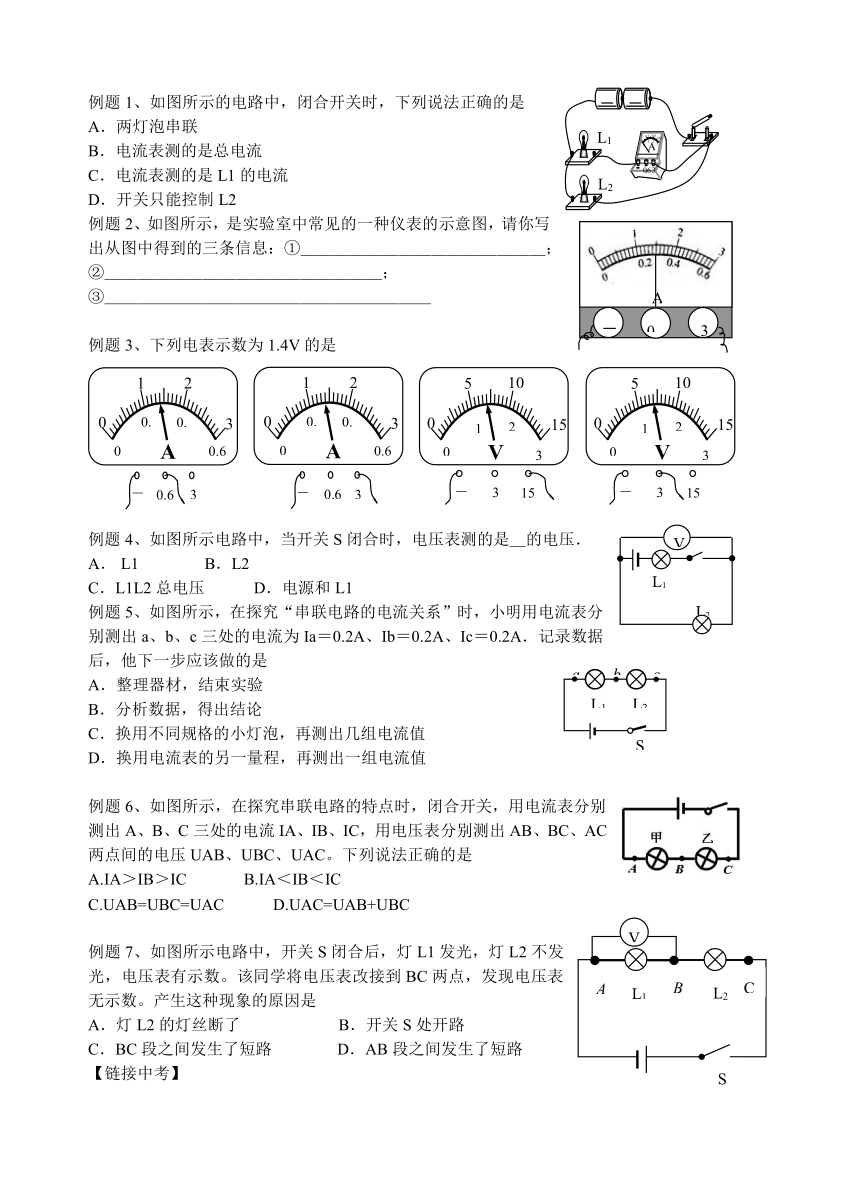

例题1、如图所示的电路中，闭合开关时，下列说法正确的是
A．两灯泡串联
B．电流表测的是总电流
C．电流表测的是L1的电流
D．开关只能控制L2
例题2、如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：①＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；
②＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；
③＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
例题3、下列电表示数为1.4V的是
例题4、如图所示电路中，当开关S闭合时，电压表测的是＿的电压．
A．
L1
B．L2
C．L1L2总电压
D．电源和L1
例题5、如图所示，在探究“
( http: / / www.21cnjy.com )串联电路的电流关系”时，小明用电流表分别测出a、b、c三处的电流为Ia＝0.2A、Ib＝0.2A、Ic＝0.2A．记录数据后，他下一步应该做的是
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
例题6、如图所示，在探究
( http: / / www.21cnjy.com )串联电路的特点时，闭合开关，用电流表分别测出A、B、C三处的电流IA、IB、IC，用电压表分别测出AB、BC、AC两点间的电压UAB、UBC、UAC。下列说法正确的是
A.IA＞IB＞IC
B.IA＜IB＜IC
C.UAB=UBC=UAC
D.UAC=UAB+UBC
例题7、如图所示电路中，开关S闭合后，
( http: / / www.21cnjy.com )灯L1发光，灯L2不发光，电压表有示数。该同学将电压表改接到BC两点，发现电压表无示数。产生这种现象的原因是
A．灯L2的灯丝断了
B．开关S处开路
C．BC段之间发生了短路
D．AB段之间发生了短路
【链接中考】
1、干电池使用时将＿＿＿＿能转化为＿＿
( http: / / www.21cnjy.com )＿＿能。我们可以买到标有1.5V字样的电池，却买不到标有1.5A字样的电池，你认为其中的原因是＿＿＿＿＿＿＿＿。
2★、在如图所示的电路中，当开关S闭合后
A．若A表是电流表，B表是电压表，则电阻R1、R2并联
B．若A表是电流表，B表是电压表，则电阻R1、R2串联
C．若A表是电压表，B表是电流表，则电阻R1、R2并联
D．若A表是电压表，B表是电流表，则电阻R1、R2串联
3、某同学在探究串联电路电流规律的
( http: / / www.21cnjy.com )实验中，按下图接好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零。他用电压表分别接到电流表、灯L1、灯L2两端测量电压，发现电流表、灯L1两端电压均为零，灯L2两端电压不为零。电路的故障可能是
A．电流表断路
B．灯L1断路
C．灯L2断路
D．灯L2短路
4、如图所示，电流表、、的示数分别为I1、I2、I3，下列判断正确的是
A．开关S1和S2断开、S3闭合时，灯L1和L2并联
B．开关S1和S2断开、S3闭合时，I1+I2=I3
C．开关S1和S2闭合、S3断开时，灯L1和L2并联
D．开关S1和S2闭合、S3断开时，I1=I2=I3
5★、在如图所示的电路中添加一根完好的导线，连接A、B、C、D四点中的两点：
（1）为避免实验中电源短路，导线不能连接＿＿＿＿＿＿＿两点。
（2）在避免电源短路的情况下，若导线连接的是＿＿＿＿＿＿＿＿两点，则闭合开关S前后，电路中一个电表的示数始终为零。
6、某新型手电筒由电池、开关和三粒相同的
( http: / / www.21cnjy.com )LED灯珠连接而成，工作时每粒灯珠都正常发光且电压都为U。为探究三粒灯珠的连接方式，小明从正在发光的手电筒中取下其中一粒灯珠，发现另外两粒灯珠不亮，则手电筒中三粒灯珠是＿＿＿＿联的。手电筒正常工作时通过三粒灯珠的电流＿＿＿＿（相等/不相等），手电筒电池的电压为＿＿＿＿。
7、如图所示电路，开关闭合时观察到：
( http: / / www.21cnjy.com )L1和L2两灯均不亮，电流表几乎无示数，电压表示数接近电源电压。其原因是_______ _________________。
8、将电压表和电流表的符号填入如图所示的电路中的圆圈内。要求：开关S闭合后，小灯泡L1和L2并联，且都能发光。
9、在“怎样使两个灯泡都亮起来”的活动
( http: / / www.21cnjy.com )中，小明采用如图所示的方法连接，结果两个灯泡都亮了．这时，两灯的连接方式是＿＿＿＿．若电源电压为3V，灯泡的规格均为“2.2V
0.22A”，则每个灯泡的电阻是＿＿＿＿Ω，每个灯泡的实际功率是＿＿＿＿W．
10、小明同学对串联电路电压规律进行了探究。
【猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设计与进行实验】
（1）按图所示的电路图连接电路
（2）闭合开关，排除故障，用电压表测出L1两端的电压。
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。
（4）测出AC间的电压，得出结论。
【交流与评估】
（1）在拆接电路时，开关必须
。
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是
或
。
（3）小明用上面的方法能否测出L2两端的电压？
，为什么？
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
（4）方法改进后，测出AB、B
( http: / / www.21cnjy.com )C、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和。此实验在设计方案上存在的不足之处是
。改进方法
。
11★、如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时，通过L1的电流变小
D．当开关S2断开时，电流表A2的电流变小
12★、物理兴趣小组在“探究水果电池电压”的实验中:
小明用铜片和锌片作为电极插入较小的柠檬
( http: / / www.21cnjy.com )制成了一个水果电池，如图所示，小华用铜片和铝片插入较大的柠檬也制成了一个水果电池。他们分别连通相同的音乐芯片，小华比小明的芯片声音要响一些。由此他们作出如下猜想：
猜想一：水果电池电压可能与水果的大小有关。
猜想二：水果电池电压可能与电极的材料有关。
（１）为了验证猜想一，小明用同一个柠檬制成水果电池，沿着电极插入的方向不断慢慢地切去外侧的部分柠檬，分别测出电压，如表一所示。
柠檬大小
一个
大半个
半个
小半个
电压U/V
0.80
0.80
0.78
0.80
表一
分析表中数据，说明猜想一是＿＿＿的（正确/错误）。
（2）为了验证猜想二，小华用铜片作为电池的
( http: / / www.21cnjy.com )正极，分别用外形相同的锌、铝、铁等金属片作为电池的负极，将金属片电极插入柠檬，保持＿＿＿和＿＿＿相同，分别测出电压，如表二所示：
电极材料
铜和锌
铜和铝
铜和铁
电压U/V
0.88
0.60
0.46
表二
分析表中数据，得到的结论是＿＿＿。
小明先将柠檬压在桌面上滚了几下，再做成水果电池，测出电压达到1.0V，据此请你提出一个有价值、可探究的问题：＿＿＿。
第十三章
电路初探
考点一：
例题1、并
各支路可以独立工作
例题2、并联
开关
考点二：
例题1、D
例题2、太阳
电
考点三：
例题1、B
例题2、D
例题3、串
并
考点四：
例题1、B
例题2、D
例题3、C
考点五：略
考点六：
例题1、C
例题2、这是一个电流表、选用的是0-3A的量程、电流示数为1.5A
例题3、D
例题4、B
例题5、C
例题6、D
例题7、C
【链接中考】
1、化学
电
电流会随电路电阻的改变而改变
2、A
3、C
4、C
5、（1）BC
（2）AD
6、串
相等
3U
7、L1断路
8、甲电压表
乙电流表
9、串联
10
0.225
10、（1）断开
（2）L2断路
L1短路
（3）不能
电压表的正负接线柱会接反
（4）实验次数太少
换用其他不同规格的灯泡多次实验
11、D
