城区一中初三第四次月考试卷（试卷+答题卡+答案）

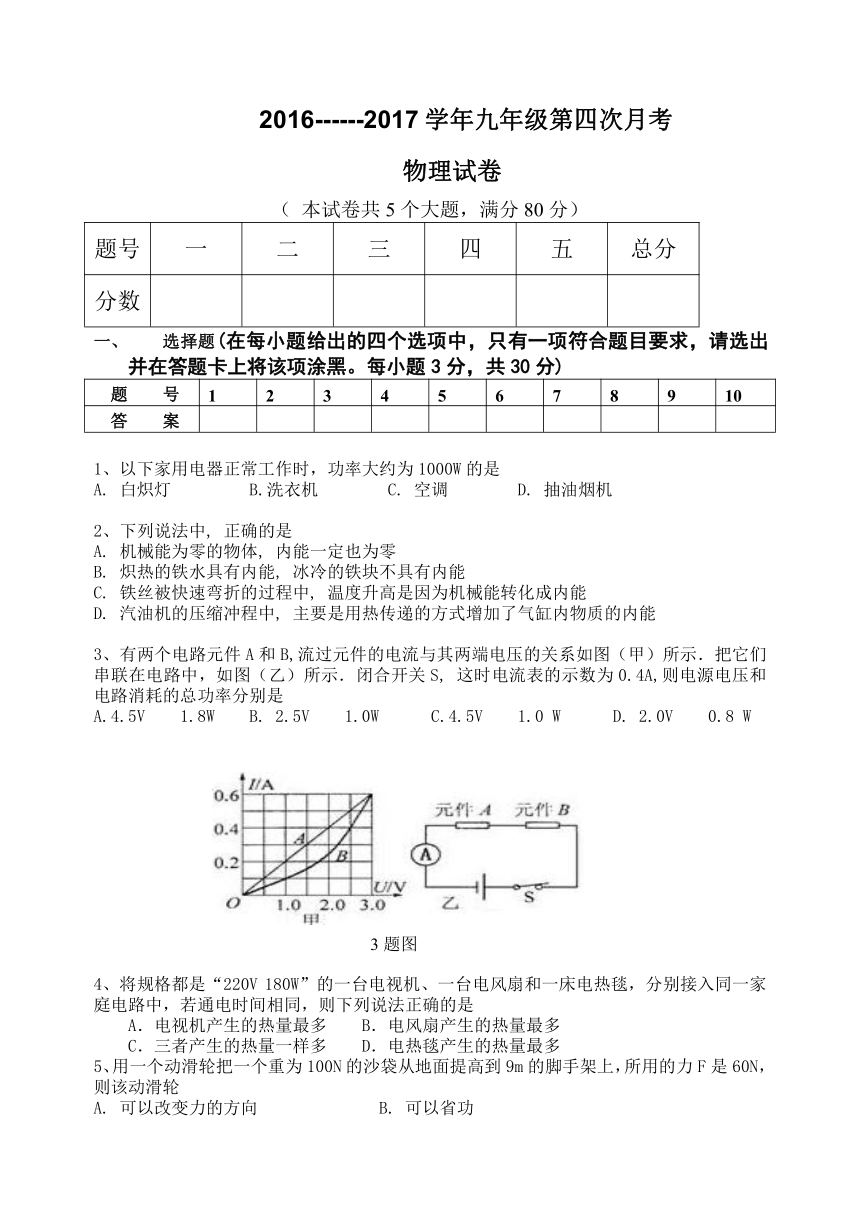

2016------2017学年九年级第四次月考
物理试卷
（
本试卷共5个大题，满分80分）
题号
一
二
三
四
五
总分
分数
选择题(在每小题给出的四个选项中，只有一项符合题目要求，请选出并在答题卡上将该项涂黑。每小题3分，共30分)
题
号
1
2
3
4
5
6
7
8
9
10
答
案
1、以下家用电器正常工作时，功率大约为1
( http: / / www.21cnjy.com )000W的是
A.
白炽灯
B.洗衣机
C.
空调
D.
抽油烟机
2、下列说法中,
正确的是
A.
机械能为零的物体,
内能一定也为零
B.
炽热的铁水具有内能,
冰冷的铁块不具有内能
C.
铁丝被快速弯折的过程中,
温度升高是因为机械能转化成内能
D.
汽油机的压缩冲程中,
主要是用热传递的方式增加了气缸内物质的内能
3、有两个电路元件A和B,流过元件的电流与
( http: / / www.21cnjy.com )其两端电压的关系如图（甲）所示．把它们串联在电路中，如图（乙）所示．闭合开关S,
这时电流表的示数为0.4A,则电源电压和电路消耗的总功率分别是
A.4.5V
1.8W
B.
2.5V
1.0W
C.4.5V
1.0
W
D.
2.0V
0.8
W
4、将规格都是“220V
180W”的一台电视机、一台电风扇和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是
A．电视机产生的热量最多
B．电风扇产生的热量最多
C．三者产生的热量一样多
D．电热毯产生的热量最多
5、用一个动滑轮把一个重为100N的沙袋从地面提高到9m的脚手架上，所用的力F是60N，则该动滑轮
A.
可以改变力的方向
B.
可以省功
C.
做的有用功为540J
D.
机械效率为83.3%

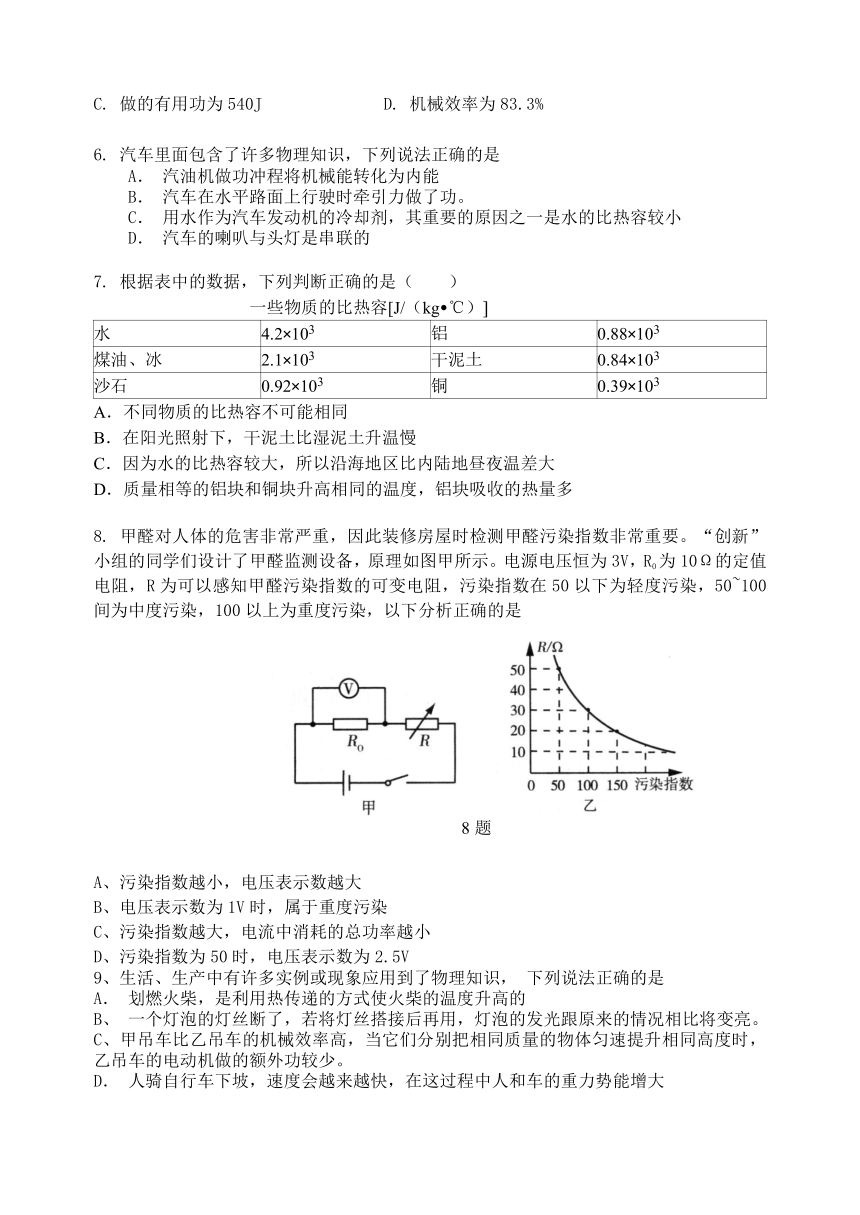

6.
汽车里面包含了许多物理知识，下列说法正确的是
　
A．
汽油机做功冲程将机械能转化为内能
　
B．
汽车在水平路面上行驶时牵引力做了功。
　
C．
用水作为汽车发动机的冷却剂，其重要的原因之一是水的比热容较小
　
D．
汽车的喇叭与头灯是串联的
7.
根据表中的数据，下列判断正确的是（　　）
一些物质的比热容[J/（kg ℃）]
水
4.2×103
铝
0.88×103
煤油、冰
2.1×103
干泥土
0.84×103
沙石
0.92×103
铜
0.39×103
A．不同物质的比热容不可能相同
B．在阳光照射下，干泥土比湿泥土升温慢
C．因为水的比热容较大，所以沿海地区比内陆地昼夜温差大
D．质量相等的铝块和铜块升高相同的温度，铝块吸收的热量多
8.
甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。“创新”小组的同学们设计了甲醛监测设备，原理如图甲所示。电源电压恒为3V，R0为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，污染指数在50以下为轻度污染，50~100间为中度污染，100以上为重度污染，以下分析正确的是
A、污染指数越小，电压表示数越大
B、电压表示数为1V时，属于重度污染
C、污染指数越大，电流中消耗的总功率越小
D、污染指数为50时，电压表示数为2.5V
9、生活、生产中有许多实例或现象应用到了物理知识，
下列说法正确的是
A．
划燃火柴，是利用热传递的方式使火柴的温度升高的
B、
一个灯泡的灯丝断了，若将灯丝搭接后再用，灯泡的发光跟原来的情况相比将变亮。
C、甲吊车比乙吊车的机械效率高，当它们分别把相同质量的物体匀速提升相同高度时，乙吊车的电动机做的额外功较少。
D．
人骑自行车下坡，速度会越来越快，在这过程中人和车的重力势能增大

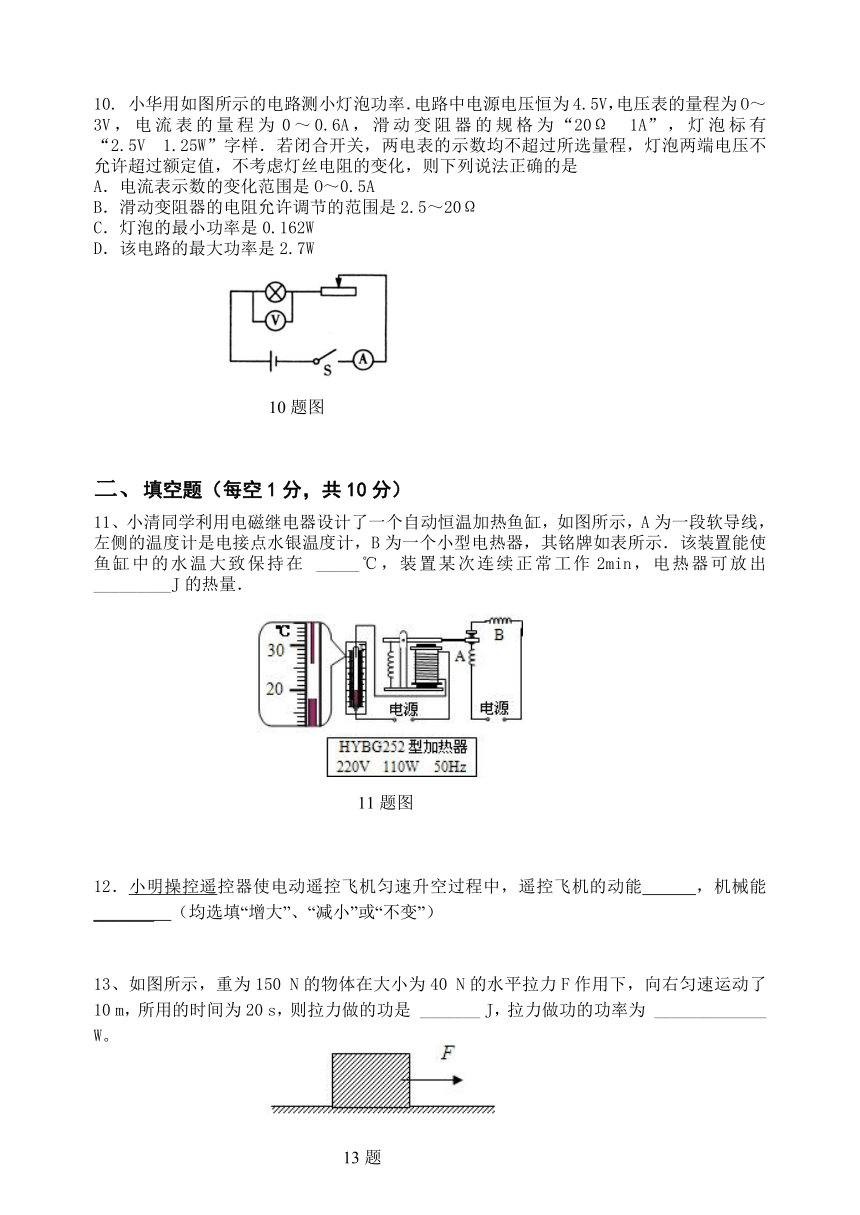

10.
小华用如图所示的电
( http: / / www.21cnjy.com )路测小灯泡功率．电路中电源电压恒为4.5V，电压表的量程为O～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“2.5V 1.25W”字样．若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是
A．电流表示数的变化范围是O～0.5A
B．滑动变阻器的电阻允许调节的范围是2.5～20Ω
C．灯泡的最小功率是0.162W
D．该电路的最大功率是2.7W
二、填空题（每空1分，共10分）
11、小清同学利用电磁继电器设计了一个
( http: / / www.21cnjy.com )自动恒温加热鱼缸，如图所示，A为一段软导线，左侧的温度计是电接点水银温度计，B为一个小型电热器，其铭牌如表所示．该装置能使鱼缸中的水温大致保持在
_____℃，装置某次连续正常工作2min，电热器可放出
_________J的热量．
12．小明操控遥
( http: / / www.21cnjy.com"
\o
"欢迎登陆21世纪教育网 )控器使电动遥控飞机匀速升空过程中，遥控飞机的动能　
　，机械能　_______　（均选填“增大”、“减小”或“不变”）
13、如图所示，重为1
( http: / / www.21cnjy.com"
\o
"欢迎登陆21世纪教育网 )50
N的物体在大小为40
N的水平拉力F作用下，向右匀速运动了10
m，所用的时间为20
s，则拉力做的功是
_______
J，拉力做功的功率为
_____________
W。

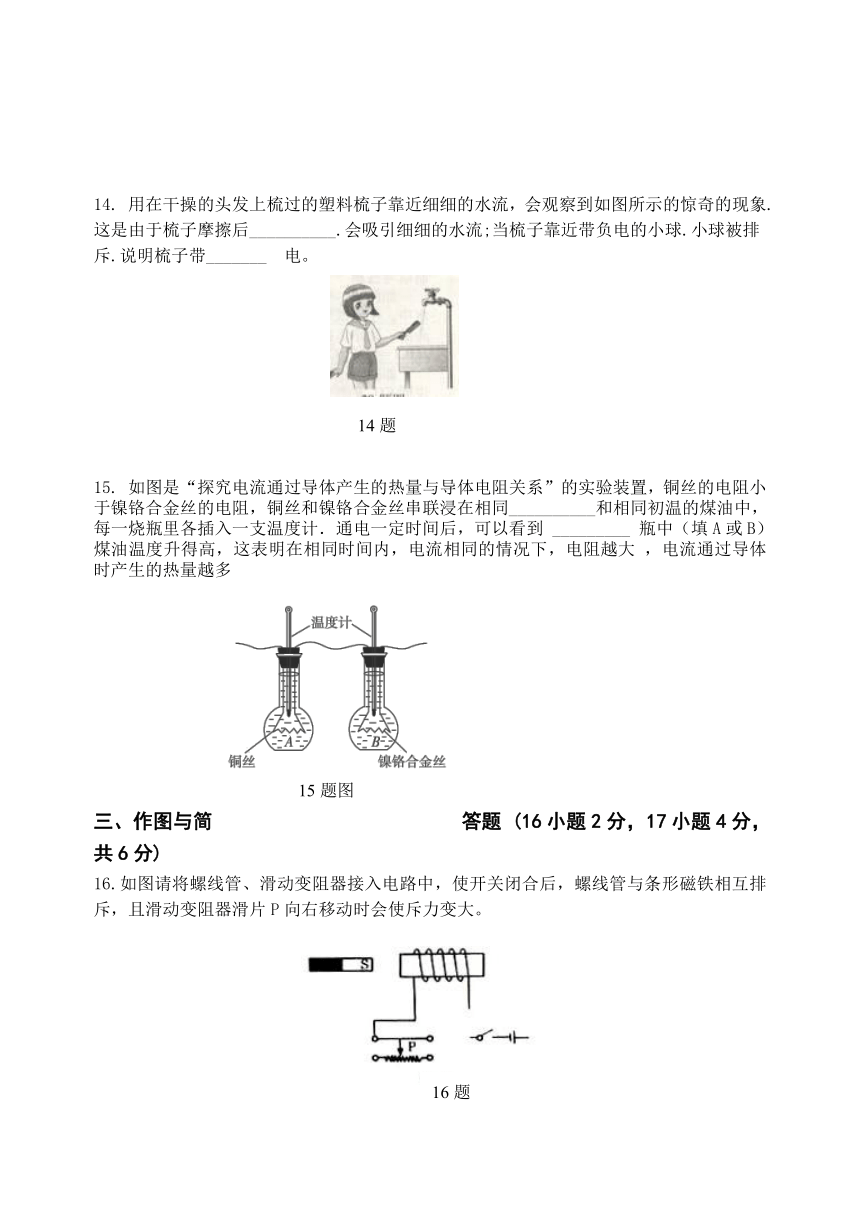

14.
用在干操的头发上梳过的塑料梳子靠近细细的水流，会观察到如图所示的惊奇的现象.这是由于梳子摩擦后__________.会吸引细细的水流;当梳子靠近带负电的小球.小球被排斥.说明梳子带_______ 电。
15.
如图是“探究电流通过导体产
( http: / / www.21cnjy.com )生的热量与导体电阻关系”的实验装置，铜丝的电阻小于镍铬合金丝的电阻，铜丝和镍铬合金丝串联浸在相同__________和相同初温的煤油中，每一烧瓶里各插入一支温度计．通电一定时间后，可以看到
_________
瓶中（填A或B）煤油温度升得高，这表明在相同时间内，电流相同的情况下，电阻越大
，电流通过导体时产生的热量越多
三、作图与简答题
(16小题2分，17小题4分，共6分)
16.如图请将
( http: / / www.21cnjy.com"
\o
"欢迎登陆21世纪教育网 )螺线管、滑动变阻器接入电路中，使开关闭合后，螺线管与条形磁铁相互排斥，且滑动变阻器滑片P向右移动时会使斥力变大。

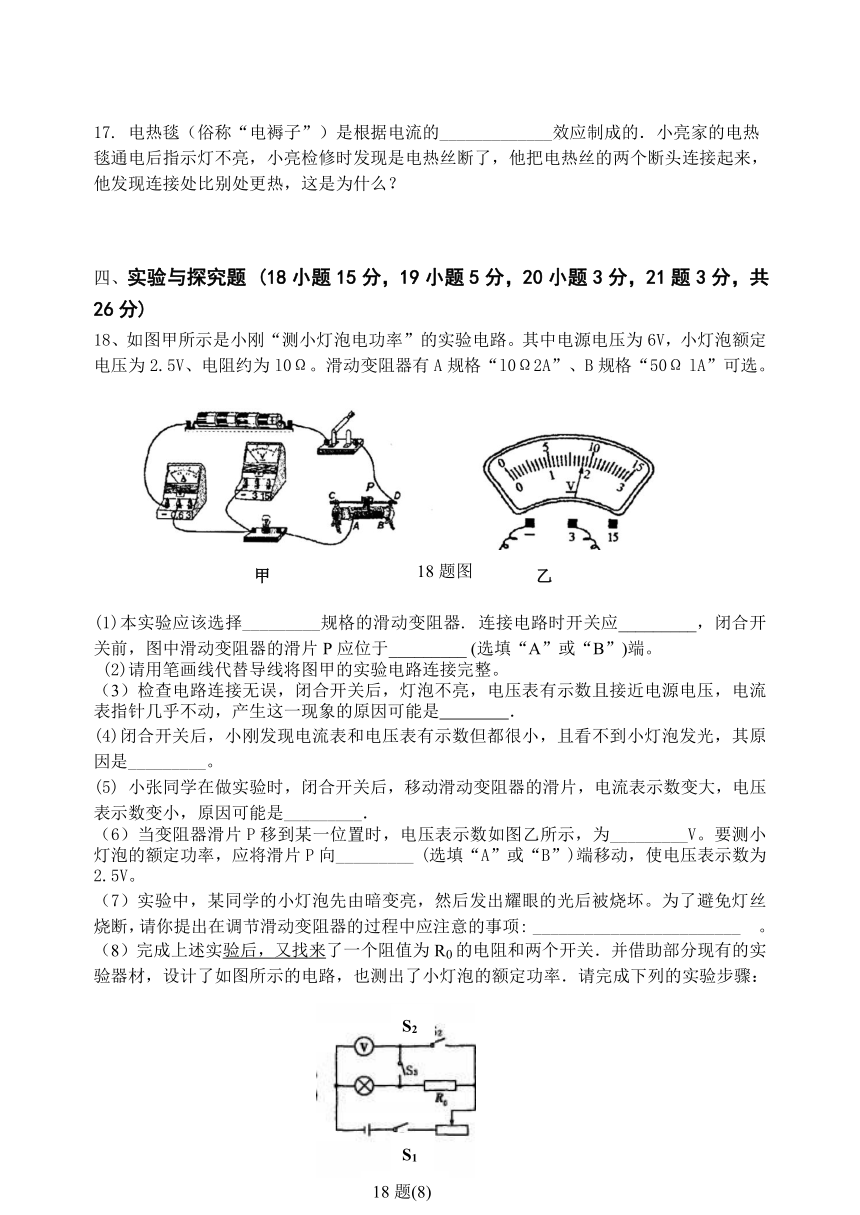

17.
电热毯（俗称“电褥子”）是根据电
( http: / / www.21cnjy.com"
\o
"欢迎登陆21世纪教育网 )流的_____________效应制成的．小亮家的电热毯通电后指示灯不亮，小亮检修时发现是电热丝断了，他把电热丝的两个断头连接起来，他发现连接处比别处更热，这是为什么？
四、实验与探究题
(18小题15分，19小题5分，20小题3分，21题3分，共26分)
18、如图甲所示是小刚“测小灯泡电
( http: / / www.21cnjy.com )功率”的实验电路。其中电源电压为6V，小灯泡额定电压为2.5V、电阻约为l0Ω。滑动变阻器有A规格“l0Ω2A”、B规格“50Ω
lA”可选。
(1)本实验应该选择_________规格的
( http: / / www.21cnjy.com )滑动变阻器.
连接电路时开关应_________，闭合开关前，图中滑动变阻器的滑片P应位于_________
(选填“A”或“B”)端。
(2)请用笔画线代替导线将图甲的实验电路连接完整。
（3）检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数且接近电源电压，电流表指针几乎不动，产生这一现象的原因可能是　
　．
(4)闭合开关后，小刚发现电流表和电压表有示数但都很小，且看不到小灯泡发光，其原因是_________。
(5)
小张同学在做实验时，闭合开关后，移动滑动变阻器的滑片，电流表示数变大，电压表示数变小，原因可能是_________．
（6）当变阻器滑片P移到某
( http: / / www.21cnjy.com )一位置时，电压表示数如图乙所示，为_________V。要测小灯泡的额定功率，应将滑片P向_________
(选填“A”或“B”)端移动，使电压表示数为2.5V。
（7）实验中，某同学的小
( http: / / www.21cnjy.com )灯泡先由暗变亮，然后发出耀眼的光后被烧坏。为了避免灯丝烧断，请你提出在调节滑动变阻器的过程中应注意的事项:
________________________ 。
（8）完成上述实验后，又找来
( http: / / www.21cnjy.com"
\o
"欢迎登陆21世纪教育网 )了一个阻值为R0的电阻和两个开关．并借助部分现有的实验器材，设计了如图所示的电路，也测出了小灯泡的额定功率．请完成下列的实验步骤：
①闭合开关　_____　，移动滑片，当电压表的示数为　
　V时，停止移动滑片，然后再断开闭合的开关：
②保持滑片的位置不动，再闭合开关　
　，读出此时电压表的示数为U；
③灯泡额定功率的表达式为P额=　
　（用已知量和测量量表示）．
（9）利用如图所示电路还可以完成的电学实验有（写出一个即可）____________________
19、在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。
（1）当滑动变阻器滑片向左移动时，电磁
( http: / / www.21cnjy.com )铁甲、乙吸引大头针的个数__________
(填“增加”或“减少”)，说明电流越__________，电磁铁磁性越强。
（2）根据图示的情境可知，_______
(填“甲”或“乙”)
的磁性强，说明电流一定时，______________________，电磁铁磁性越强。
（3）电磁铁吸引的大头针下端分散的原因是__________________。
20、导体容易导电，绝缘体不容易导电。
( http: / / www.21cnjy.com )有一些材料，导电能力介于导体和绝缘体之间，称做半导体，除了导电能力外半导体有许多特殊的电学性能，使它获得了多方面的重要应用。
有的半导体，在受热后电阻迅速减小；反
( http: / / www.21cnjy.com"
\o
"欢迎登陆21世纪教育网 )之，电阻随温度的降低面迅速的增大。利用这种半导体可以做成体积很小的热敏电阻。热敏电阻可以用来测量很小范围内的温度变化，反应快，而且精度高。回答下列问题：
（1）如果将热敏电阻与电源、电流表
( http: / / www.21cnjy.com )和其他元件串联成一个电路，其它因素不变，只要热敏电阻所在区域的温度降低，电路中电流将变_____（填“大”或“小”）。
（2）上述电路中，我们将
( http: / / www.21cnjy.com"
\o
"欢迎登陆21世纪教育网 )电流表中的电流刻度换成相应的温度刻度，就能直接显示出热敏电阻附近的温度。如果刻度盘正中的温度刻度值为20℃，则25℃的刻度应在20℃的________边（填“左”或“右”）
（3）为了将热敏电阻放置在某蔬菜大棚内能检测大棚内温度的变化，请用图中的器材（可增加元件）设计一个电路画在右边的方框中。
21、如图所示，小白看到打桩机思考“重锤对地面打击力的大小与什么因素有关”的问题，并提出猜想一:打击力的大小与重锤的质量有关.
请你完成猜想二：打击力的大小与重锤_______________ 有关.
（1）小白找来排球和足球模拟“打桩”来验证猜想一. 设计实验方案如下：
a. 用台秤分别称出排球和足球质量m1、m2 ；
b. 在光滑平整的地板上放一张白纸，在
( http: / / www.21cnjy.com )白纸上叠放一张复写纸. 将排球从纸的正上方一定高度静止下落，排球打在复写纸上，在白纸上留下打击的复写印迹. 记为“印迹1”；
c. 换用足球从另一高度落下，重作上面的实验. 得到足球打击的“印迹2”；
d. 比较两次“印迹”大小，“印迹”大者说明打击力大.
（2）请你对小白的实验方案作出评估： ________________________________________.
（3）看到小白的实验后，聪明的小阳设
( http: / / www.21cnjy.com )计测出排球和足球的打击力大小方案：他将留有“印迹1”的白纸铺于台称上，排球放在印迹上，用力挤压使排球发生形变后.......，同理可测出足球打击力的大小，请你完成“......”所代表的方案. _______________________.
五、计算题
(22题4分，23题4分，共8分。解题过程要有必要的文字说明、计算公式和演算步骤，只写最后结果不得分)
22、如图是带烘干功能的滚桶洗衣机，工
( http: / / www.21cnjy.com )作电压为220
V。并联在电源上的电动机和电热丝是洗衣机中两个重要的能量转换部件，受电脑芯片的控制，它们在洗涤、脱水、烘干环节的电功率是不同的，其具体的工作情况如图所示，其中电热丝只在烘干环节工作。问：
（1）烘干时电热丝的电阻是多大？
（2）这次洗衣过程中，洗衣机的最大工作电流是多少？
（3）这次洗衣共消耗多少度电？（不计其他部件耗电）
23、学习了电功率的知识后，小
( http: / / www.21cnjy.com"
\o
"欢迎登陆21世纪教育网 )亮想利用家中的电能表（如图所示）测量电水壶的电功率和热效率．他把质量为1kg温度是20℃的冷水倒入电水壶中，然后把家中的用电器都与电源断开，仅让电水壶工作，在5分钟内将这壶水烧开（在标准气压下），他观察到电能表转盘转了70转．试求：
（1）将这壶水烧开，水吸收的热量是多少？
（2）电水壶的电功率为多少？
（3）电水壶的热效率为多少？
2016------2017学年九年级第四次月考
物理答题卡
（
本试卷共5个大题，满分80分）
题号
一
二
三
四
五
总分
分数
选择题(在每小题给出的四个选项中，只有一项符合题目要求，请选出。每小题3分，共30分)
题
号
1
2
3
4
5
6
7
8
9
10
答
案
二、填空题（每空1分，共10分）
11、____________________
_______________________
12、____________________
________________________
13、____________________
_______________________
14、____________________
________________________
15、____________________
_________________________
三、作图与简答题
(16小题2分，17小题4分，共6分)
16.
17.
_____________
________________________________________________________________________________________________________________________________________________________________________________________________________________________
四、实验与探究题
(18小题15分，19小题5分，20小题3分，21题3分，共26分)
18.（1）______________
_____________
______________
（2）
（3）________________
（4）________________________________________________
（5）__________________________
（6）_______________
_____________________
（7）、_______________________________________________
（8）①　___________　
　________________
　
②　
_______________
　
③　
______________
　
（9）_______________________________________________
19、（1）______________
_______________
（2）____________________
______________________
（3）__________________
20、（1）_____________________
（2）_____________________
（3）
21.
______________
（1） ________________________________________.
（3） _______________________________________________________________________.
五、计算题
(22题4分，23题4分，共8分。解题过程要有必要的文字说明、计算公式和演算步骤，只写最后结果不得分)
22、
23、
2016—2017学年九年级第三次月考
物理试题参考答案
1、C
2、C
3、A
4、D
5、D
6.B
7.D
8.B
9.
B
10.C
11、26
1.32×104．
12、不变
增大
13、400
20
14、带了电
负
15、
质量
B
16、
17、电热毯是根据电流的热效应制成的；由于
( http: / / www.21cnjy.com )电热丝连接处电阻变大，由焦耳定律（Q=I2Rt）可知，在电流、通电时间相同时，连接处产生的热量多。
18、
（1）、
B
断开
B
（3）、
灯泡处断路
（4）、滑动变阻器连入电路中的电阻太大，灯泡的实际电功率很小。
（5）、电压表接在了滑动变阻器两端
（6）1.8
A
（7）、缓慢调节滑动变阻器的滑片，同时观察电压表的示数，使其不能超过小灯泡额定电压值的1.2.倍
（8）、S1和S3
2.5
S1和S2
（9）测小灯泡的电阻
19、（1）
增加
大
（2）甲
线圈匝数越多
（3）大头针被磁化，同名磁极相互排斥
20、
21、（1）被举起的高度 （2）没有控制两球下落高度相同（其他答案合理即可）
（3）使排球的形变与“印迹1”重合，读出此时台称的示数，即为排球的打击力F1 .用同样的方法可以测量足球的打击力F2
22、（1）、电热丝的电阻为R
＝U
2/P＝(220
V)
2/1000
W=48.4
Ω
（2）、洗衣机整个工作过程，最大的功率为：
P＝1000
W+100
W=1100
W
I=P/U
=1100
W/220
V=5
A
（3）洗衣共消耗的电能为
W=Pt=0.25
kW×0.5
h
+0.5
kW×0.1
h+0.1kW×0.6
h+1
kW×0.5
h=0.735
kw·h
答：
23、解：（1）在标准器压下水的沸点为100℃，则水吸收热量：
Q吸=cm（t﹣t0）
=4.2×103J/（kg ℃）×1kg×
=3.36×105J；
（2）电能表转盘转了70转消耗电能：
W=kW h=×3.6×106J=4.2×105J，
电水壶的电功率：
P===1400W；
（3）电水壶的热效率：
η=×100%=×100%=80%．
答：（1）将这壶水烧开，水吸收的热量是3.36×105J；
（2）电水壶的电功率为1400W；
（3）电水壶的热效率为80%．
