九年级数学下册 29.2 三视图特色训练 （含答案）

第二十九章
投影与视图
29．2
三视图
一、课前小测：
1、身高相同的甲、乙两人分别距同一路灯2米、3米，路灯亮时，甲的影子比乙的影子
（填“长”或“短”）
2、小刚和小明在太阳光下行走，小刚身高1.75米，他的影长为2.0m，小刚比小明矮5cm，此刻小明的影长是_______m.
3、墙壁Ｄ处有一盏灯（如图），小明站在Ａ
( http: / / www.21cnjy.com )处测得他的影长与身长相等都为1.6m，小明向墙壁走1m到Ｂ处发现影子刚好落在Ａ点，则灯泡与地面的距离CD＝______.
4、圆柱的左视图是
，俯视图是
；
5、如图，一几何体的三视图如右：
那么这个几何体是
；
主视图
左视图
俯视图
二、基础训练：
1、填空题
（1）俯视图为圆的几何体是
，
.
（2）画视图时，看得见的轮廓线通常画成
，看不见的部分通常画成
.
（3）举两个左视图是三角形的物体例子：
，
.
（4）如图所示是一个立体图形的三视图，请根据视图说出立体图形的名称
.
（5）请将六棱柱的三视图名称填在相应的横线上.
（6）一张桌子摆放若干碟子，从三个方向上看，三种视图如下图所示，则这张桌子上共有
（
）个碟子.

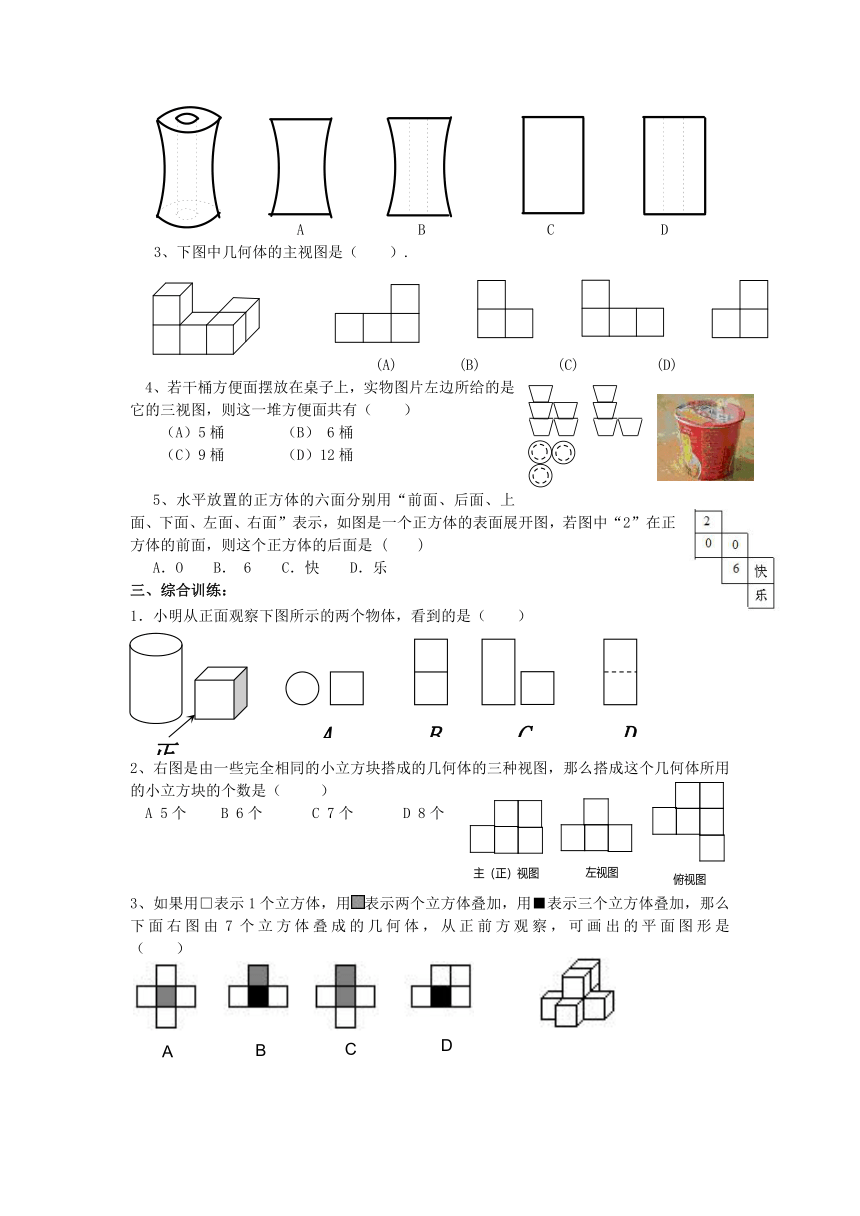

有一实物如图，那么它的主视图
（
）
A
B
C
D
3、下图中几何体的主视图是（
）.
(A)
(B)
(C)
(D)
4、若干桶方便面摆放在桌子上，实物图片左边所给的是它的三视图，则这一堆方便面共有（　　）
（A）5桶
（B）
6桶
（C）9桶
（D）12桶
5、水平放置的正方体的六面分别用“前面、后面、上面、下面、左面、右面”表示，如图是一个正方体的表面展开图，若图中“2”在正方体的前面，则这个正方体的后面是
(
)
A．O
B．
6
C．快
D．乐
三、综合训练：
1．小明从正面观察下图所示的两个物体，看到的是（
）
2、右图是由一些完全相同的小立方块搭成的几何体的三种视图，那么搭成这个几何体所用的小立方块的个数是（
）
A
5个
B
6个
C
7个
D
8个
3、如果用□表示1个立方体，用表示两个立方体叠加，用■表示三个立方体叠加，那么下面右图由7个立方体叠成的几何体，从正前方观察，可画出的平面图形是
（
）
4、下面是空心圆柱在指定方向上的视图，正确的是…（
）
5、画出下面实物的三视图：
第二十九章
投影与视图
29．2
三视图
参考答案：
课前小测：
1、短
2、
3、
4、矩形，圆
5、空心圆柱
二、基础训练：
1、(1)球，圆柱体；（2）实线，虚线；（3）圆锥，正四棱锥，倒放的正三棱柱等；（4）圆锥；（5）俯视图，正视图，左视图；（6）12.
2、A；3、C
4、B
5、B
三、综合训练：
1、C
2、D
3、B；4、A；5、题图：
主视图
左视图
俯视图
俯视图
主视图
左视图
B
A
C
D
正面
(A)
(B)
(C)
(D)
