第1节 家庭电路

课件19张PPT。第十九章 生活用电

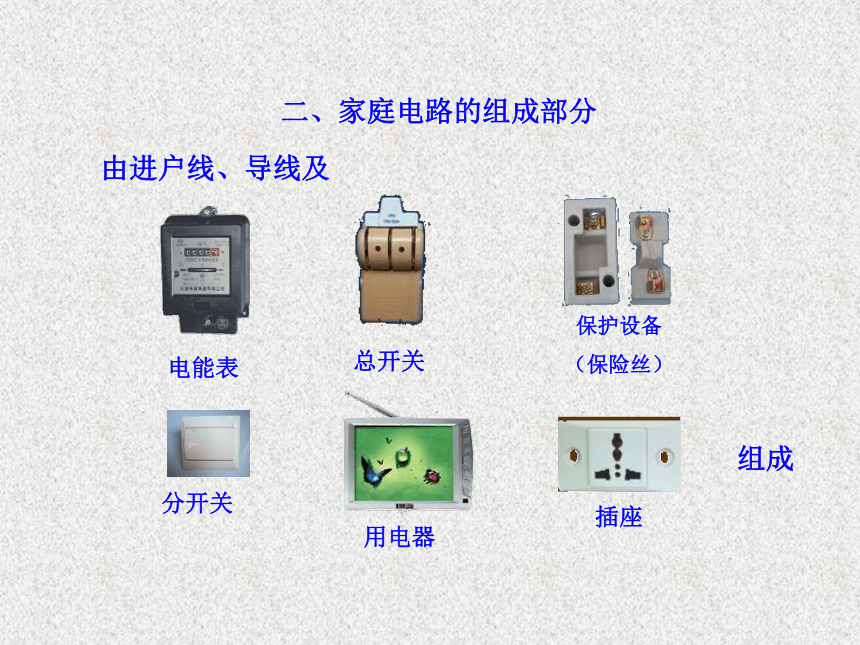

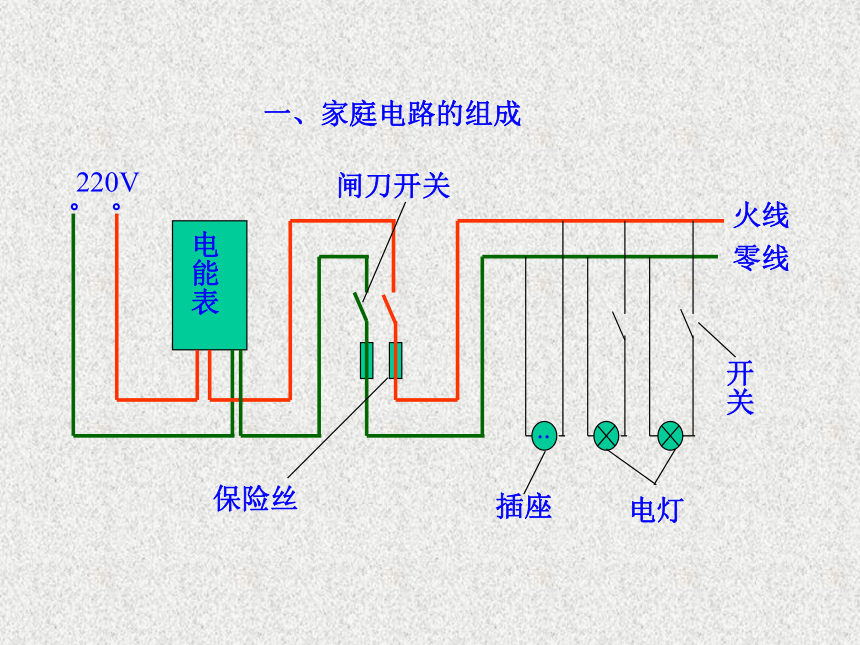

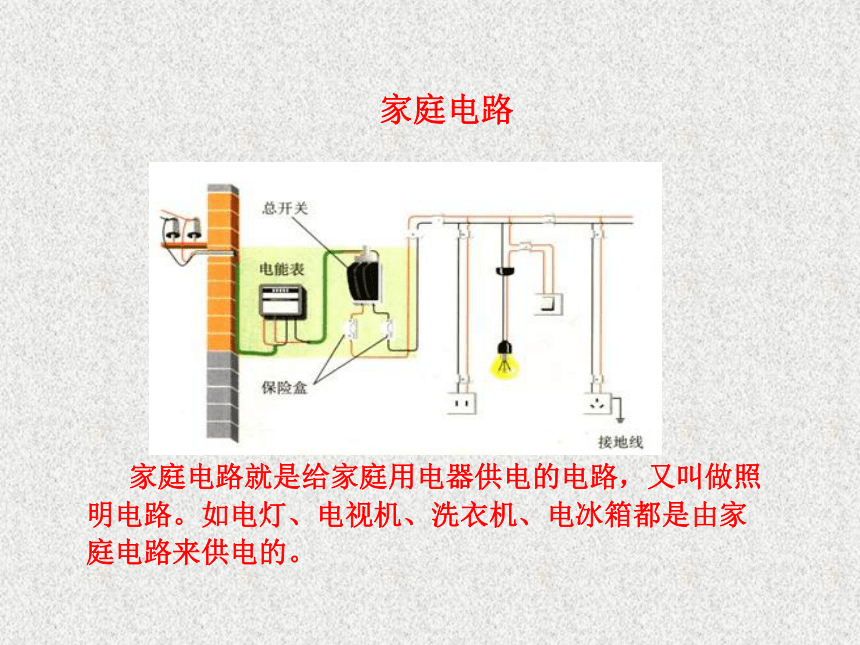

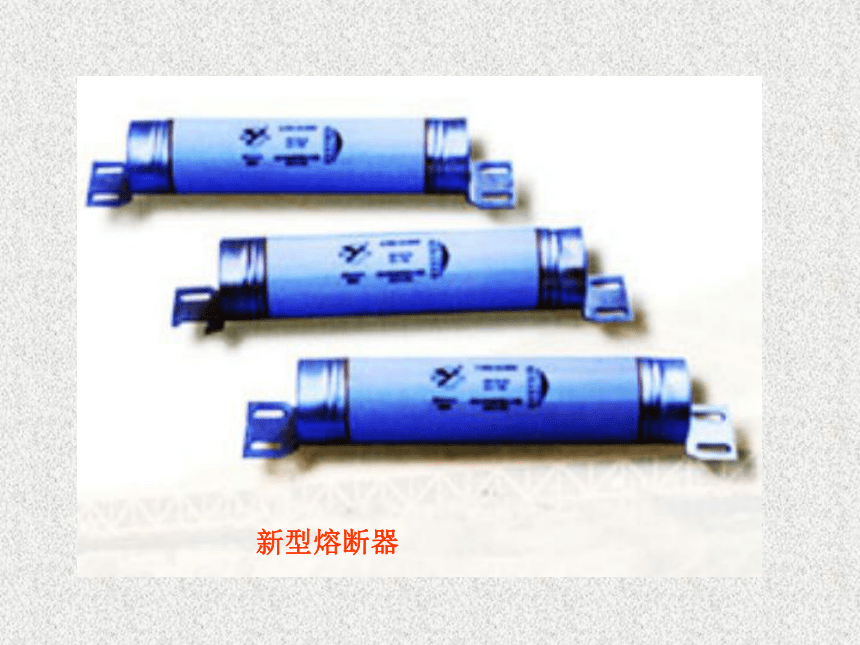

第1节 家庭电路1、知道家庭电路的组成和连接方法 2、知道家庭电路中各元件的作用3、知道试电笔的作用及其使用方法 4、知道三线插头和漏电保护器及其工作原理 家庭电路就是给家庭用电器供电的电路，又叫做照明电路。如电灯、电视机、洗衣机、电冰箱都是由家庭电路来供电的。家庭电路保险丝闸刀开关插座电灯开关一、家庭电路的组成 由进户线、导线及组成二、家庭电路的组成部分保险丝和总开关新型熔断器下图元件是什么？有何作用？（断路器）漏电保护器空气开关（新型保险）测电笔控制电灯的开关应与电灯串
联，并接在火线上。电灯、开关的接法两孔插座三孔插座接法：左零右火插 座 三孔插座与插头用电器外壳为什么接地？用电器外壳不接地会怎样？
1、家庭电路的输电线进户后，依次是 　 、______、
、 　、　　　、　　　等。
2、家庭电路中控制电灯的开关跟电灯 联，而家用电器及插座应 　 联。
3、下列说法正确的是（ ）
A、电灯的开关应该接在火线和灯泡之间
B、电灯的开关应该接在火线和零线之间
C、电灯的开关应该接在零线和灯泡之间
D、电灯的开关怎样接都可以，只要能控制电灯即可电能表总开关保险盒灯座插座开关串并A一、家庭电路的组成
进户线、电能表、总开关、保险盒、灯座、插座、开关
二、安全用电
１、三线插头和漏电保护器（1）三线插头 L、N、E（2）漏电保护器２、试电笔：辨别零线和火线 在日常生活中靠天才能做到的事情，靠勤奋同样能做到；靠天才不能做到的事情，靠勤奋也能做到。
——亨沃比彻
