第2节 家庭电路中电流过大的原因

课件25张PPT。第2节 家庭电路中电流过大的原因 1、知道家庭电路中电流过大的原因 2、知道保险丝的作用和选材要求 3、树立学生安全用电的意识 中央民族大学学生1号
公寓S0601女生宿舍起火，
导致该公寓上千女名生被
迫疏散。北京市消防局
在民族大学通报：火灾由
接线板短路引燃床头所致。

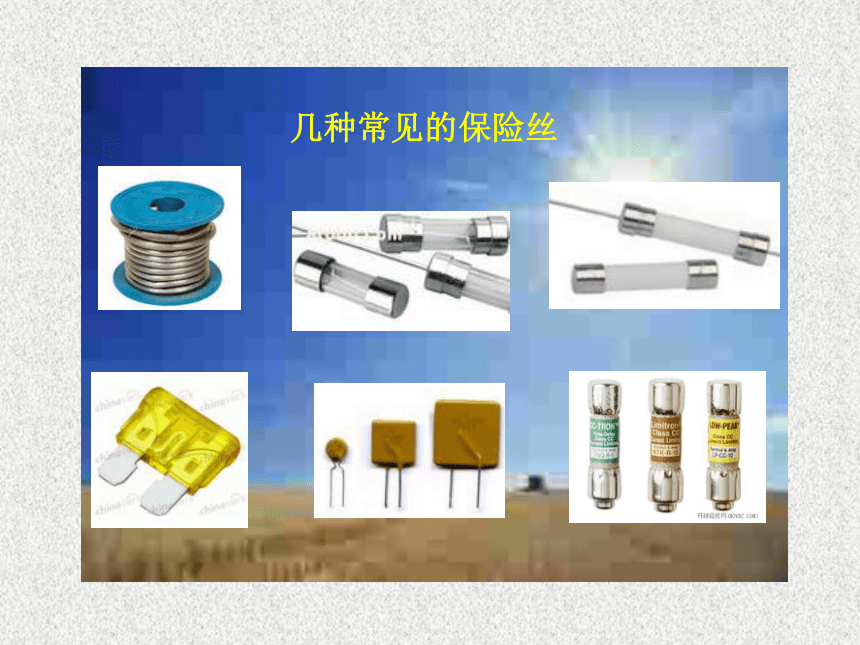

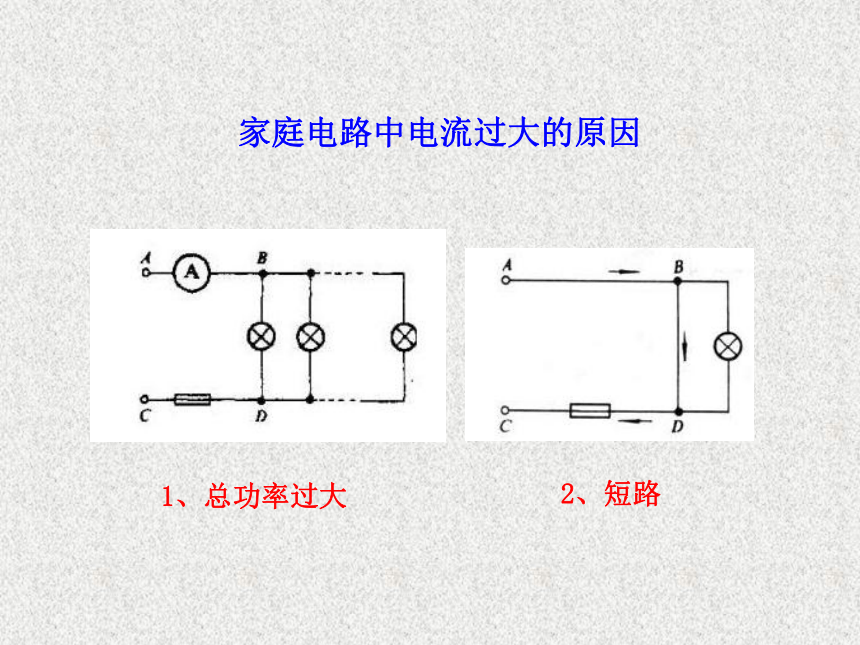

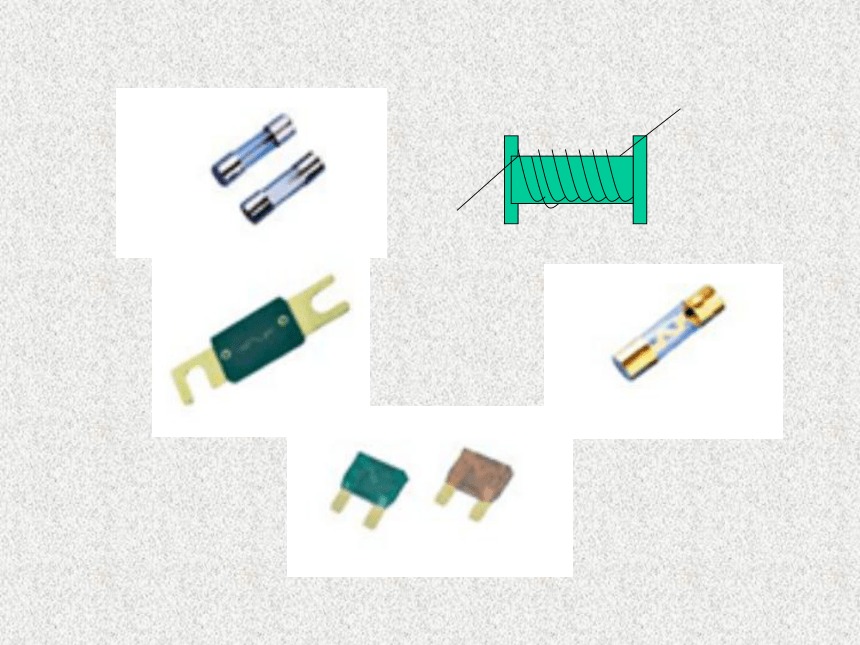

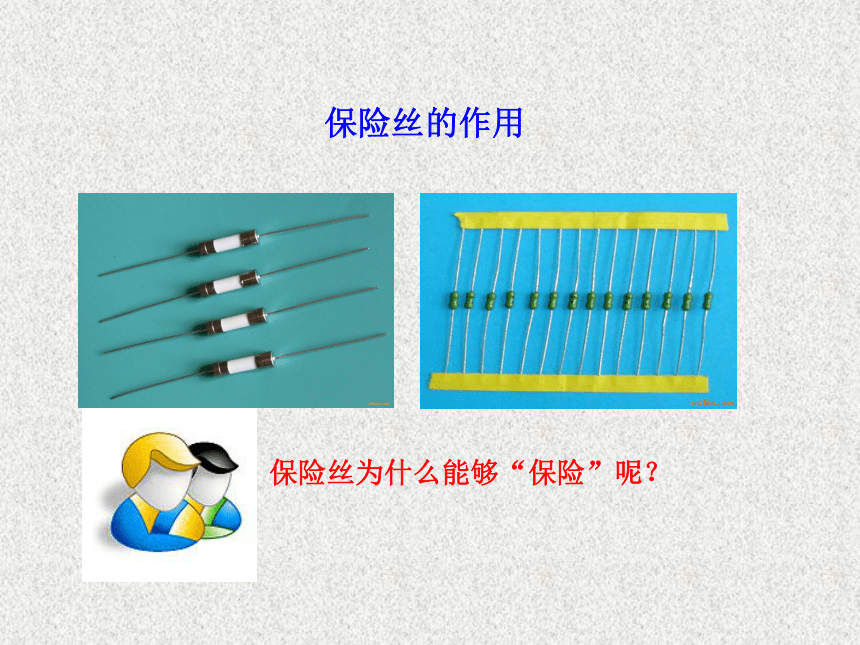

校方负责人表示，未造成人员伤亡。1、总功率过大家庭电路中电流过大的原因2、短路电流跟电功率之间的关系是什么？想想议议保险丝的作用几种常见的保险丝 当电流过大时，保险丝为什么会熔断呢？
原来，保险丝是用铅锑合金制作的，电阻比较大，熔点比较低。当电流过大时，电路中产生的热量比较多，保险丝会由于温度过高而熔断，切断电路，起到保护作用保险丝 ⑴材料：⑵特点： ①电阻比较大②熔点比较低铅锑合金（产生较多的热量）（易于熔断）保险丝为什么能够“保险”呢？当电流过大时，观察两段金属丝的变化当电流过大时，保险丝熔断，金属丝不熔断1.保险丝
（1）材料：由电阻大、熔点低的铅锑合金制成的
（2）原理：当电路中电流过大时，电能转化成热的功率迅速增大，保险丝由于温度过高而熔断，切断电路，起到保护作用
（3）安装：保险丝或空气开关通常安装在电能表之后的进户线上。

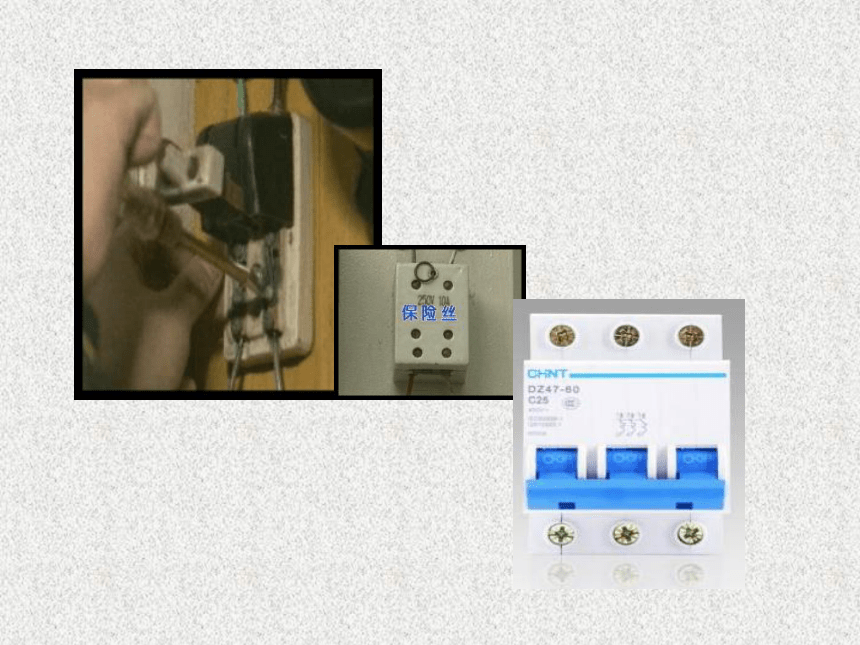

（4）选择：家庭电路中保险丝的额定电流应等于或稍大于电路正常工作的电流。　保险装置2.空气开关3.当电路被保险装置切断时，不要急于更换保险丝或使空气开关复位，要先找到发生故障的原因，排除之后再恢复供电家中的保险丝烧断了，怎么办？
步骤：1.断开家中总开关
2.查找并排除故障
3.更换相同规格的保险丝
4.合上总开关
注意：要用相同规格的保险丝更换，
不能用铁丝、铜丝代替保险丝单刀开关小芳家中有40W的节能灯两个,25W的白炽灯两盏，150W的电视机一台,650W的洗衣机一台，她家用的电能表允许通过的最大电流为5A。小芳家的用电器可以同时使用吗?若再购置一个700W的电饭锅,还可以同时使用吗？已知：P1=40W×2 P2=25W×2 P3=150W
P4=650W I=5A P5=700W
求：I总
解：I总=P总/U
P总=P1+P2+P3+P4
=40W×2+25W×2+150W+650W=930W
I总=P总/U=930W/220V=4.2A<5A若再购一个700W的电饭锅则：P总2=930W+700W=1630W
此时电流为I总2=P总2/U=1630W/220V=7.4A>5A
答：开始可以同时使用，加上电饭锅后不能同时使用。
本题还有其他解法吗？你能试一试吗？我想知道解法二：
电能表所能承受的最大电功率为：
P最大=UI最大
=220V×5A=1100W
而P总=930W﹤P最大，所以可以同时使用
而P总2=1630W﹥P最大，所以不能同时使用空气开关想想议议售货员：微波炉热效率高，节能
顾客：微波炉电功率大，电流大1.小明同学寒假在家看电视时，为了取暖，便将一个电暖气拿出来。当他将插头插入插座中时，听到“啪”的一声，同时从插座中冒出一股黑烟，电视机和电灯也都熄灭……这个现象会导致的结果是( )
A.电视机烧坏了 B.电暖气烧坏了
C.空气开关断开了 D.灯丝烧断了C2.在生活中，我们会遇到这些情况：(1)开关中的两个
线头相碰；（2）插头中的两个线头相碰（3）电路中
增加了大功率的用电器（4）户外输电线绝缘皮损坏
在上述情况中，可能引起家庭电路中保险丝熔断的是
( )
A.（1）（2）（3）
B.（2）（3）
C.（2）（4）
D.（1）（4）B3.教学楼里安装了40W的电灯30盏，现在电路上的保
险丝熔断了，而备用的只有额定电流为3A的保险丝，
那么比较合适的做法是 ( )
A.用一根凑合使用
B.用二根并联使用
C.将二根串联使用
D.将保险丝钳一个缺口B电流过大的原因用电器的总功率过大
用电器发生短路保险丝作用：保护电路
选材：电阻率大、熔点低的铅锑合金 情愿让日子过得忙碌，也不要让日子过得无聊。
