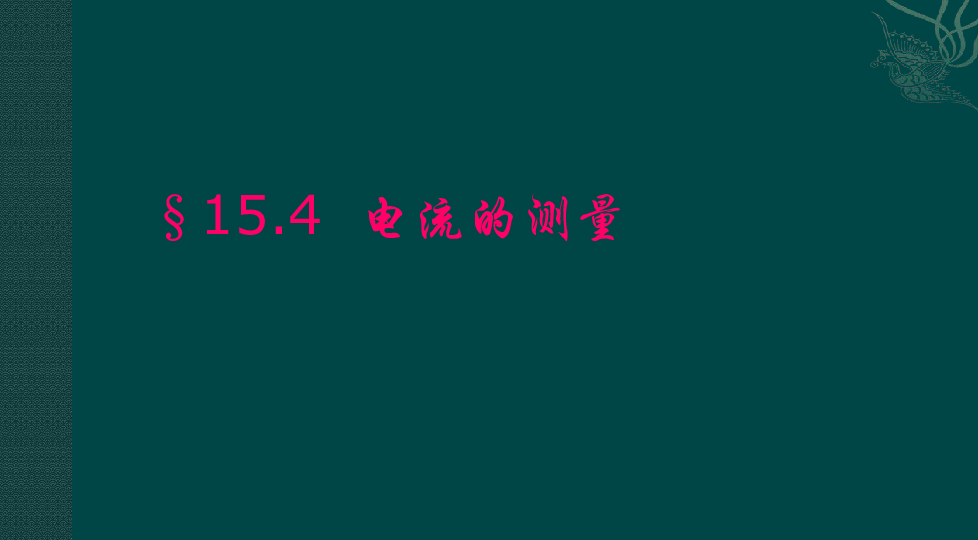

15.4 电流的测量（课件）1

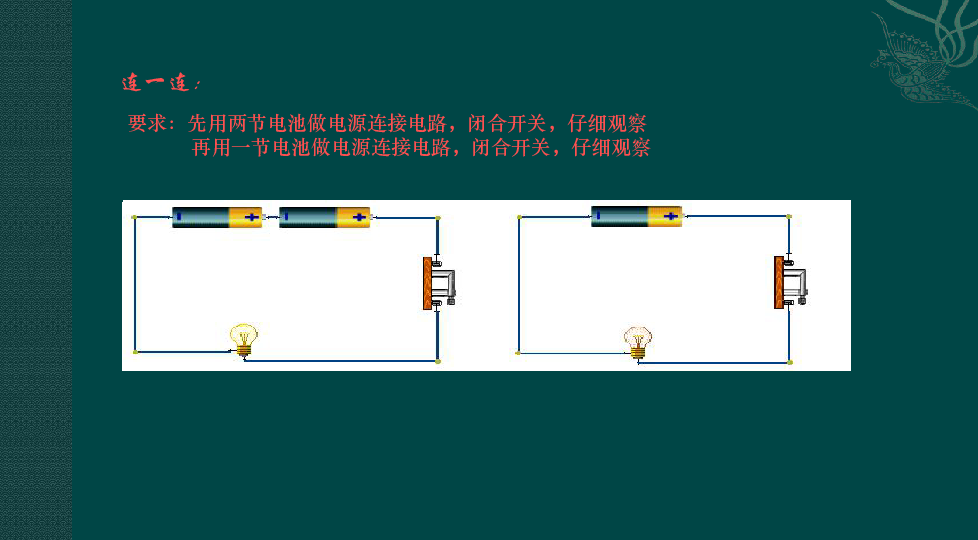

课件16张PPT。连一连：要求：先用两节电池做电源连接电路，闭合开关，仔细观察

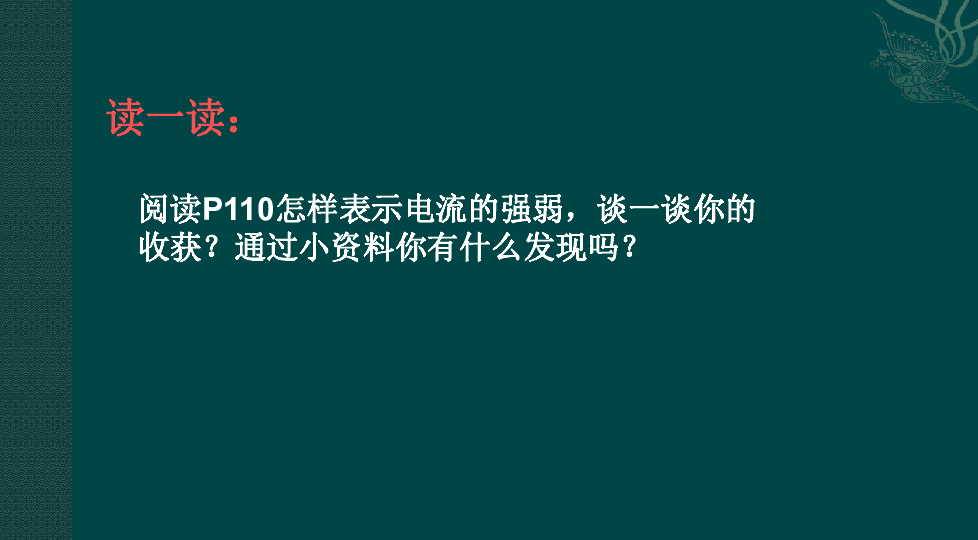

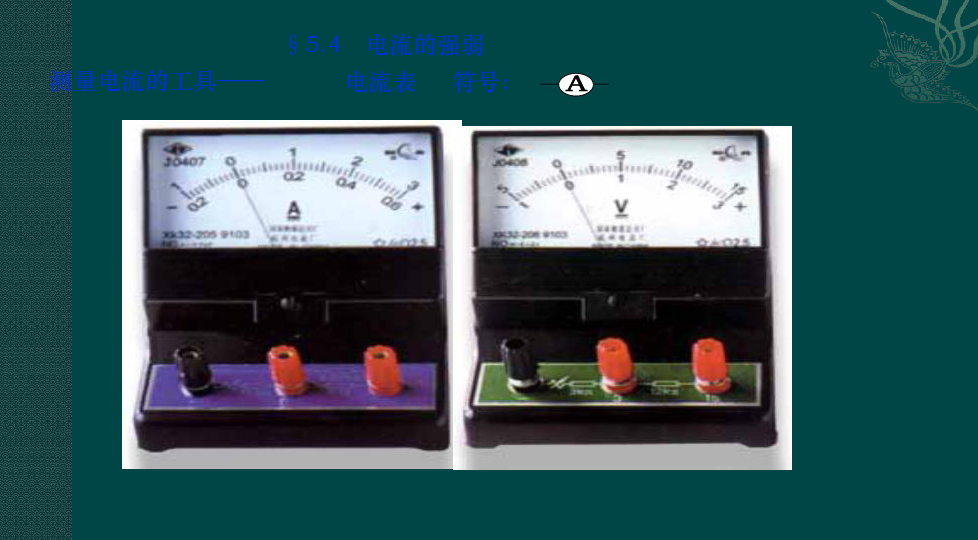

再用一节电池做电源连接电路，闭合开关，仔细观察§15.4 电流的测量读一读：阅读P110怎样表示电流的强弱，谈一谈你的收获？通过小资料你有什么发现吗？§5.4 电流的强弱测量电流的工具——电流表探究活动一：
分组观察电流表 。观察电流表的外观，你能发现什么？看一看
1、电流表有 个接线柱。
2、刻度盘上有 排刻度。选标有“－”和“3”的接线柱：量程为 ，分度为 。 选标有“－”和“0.6”的接线柱：量程为 分度 。旋转螺丝调零想一想 阅读课本后回答。
3、三个接线柱是否都要接入电路？
4、读数时应该读哪一排数字？三两0~0.6A0.02A0~3A0.1A电流表探究活动二：电流表的使用方法
1、
2、
3、
4、电流表必须和被测用电器串联电流从“+”接线柱流入，“–”
接线柱流出
被测电流不能超过电流表量程任何情况下不能使电流表直
接连到电源的两极
小组讨论 小组内的同学合作讨论，共同完成下列问题
·１　总结电流表的使用方法，“两要两不两看清”。串联“+”接线柱进，“—”接线柱出直接连到电源的两极
超过最大量程量程分度值1．电流是表示________的物理量，用符号_________表示，国际单位是_______，用符号___________表示。 反馈练习：2．一只普通家用白炽灯正常发光时的电流约为（　　）　A．200A　　B．20A　　C．0．2A　D．20mA 3．电流表与用电器__________联，并且让电流从___________柱流入，从___________柱流出。 电流强弱Ⅰ安培AC串正接线负接线4．6A=_______mA=______μA；120μA=__________mA=_______A。 5、王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如左图所示，产生这种情况的原因是 ，另一组同学测量时，则发现指针偏转如右图所示，产生这种情况的原因是 。6006×1050.121.2×10-4超过量程正负接线柱接反了6、某同学用电流表测量电路中的电流，它所选用的电流表的量程为0~0.6A，但刻度盘上这个量程的刻度已经磨损看不清了，他从0~3A量程的刻度上发现指针在2.3A处，则电路中的实际电流为_______
0.46A
