课件36张PPT。 6.体育场馆设计一 体育馆分类
使用性质：比赛 练习
2. 体育馆的规模通常按照观众席数量化分为 6000~10000为大型体育馆 小于 3000为小型体育馆 3000~6000为中型体育馆

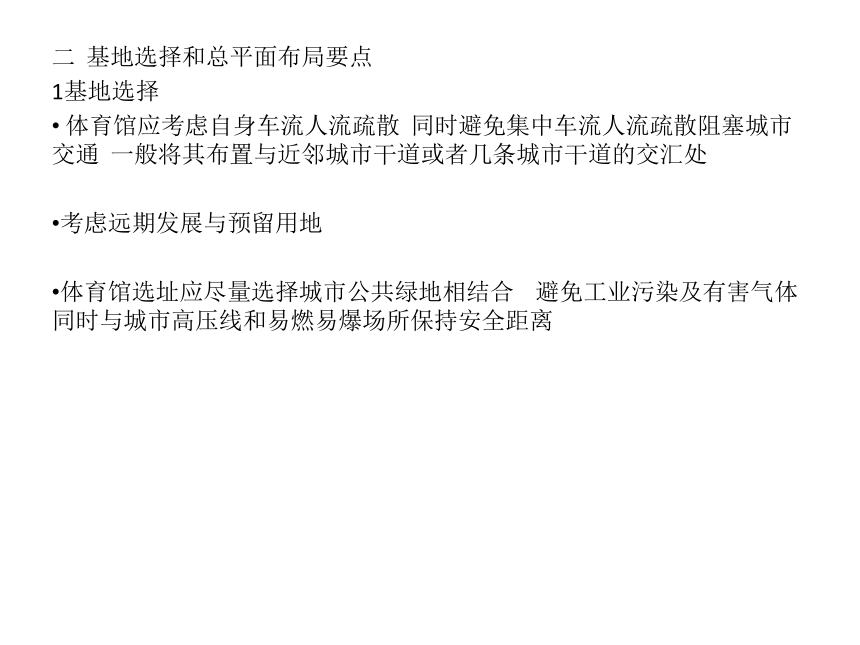

二 基地选择和总平面布局要点
1基地选择
体育馆应考虑自身车流人流疏散 同时避免集中车流人流疏散阻塞城市交通 一般将其布置与近邻城市干道或者几条城市干道的交汇处
考虑远期发展与预留用地
体育馆选址应尽量选择城市公共绿地相结合 避免工业污染及有害气体 同时与城市高压线和易燃易爆场所保持安全距离
2 市级体育设施用地面积不小于下表

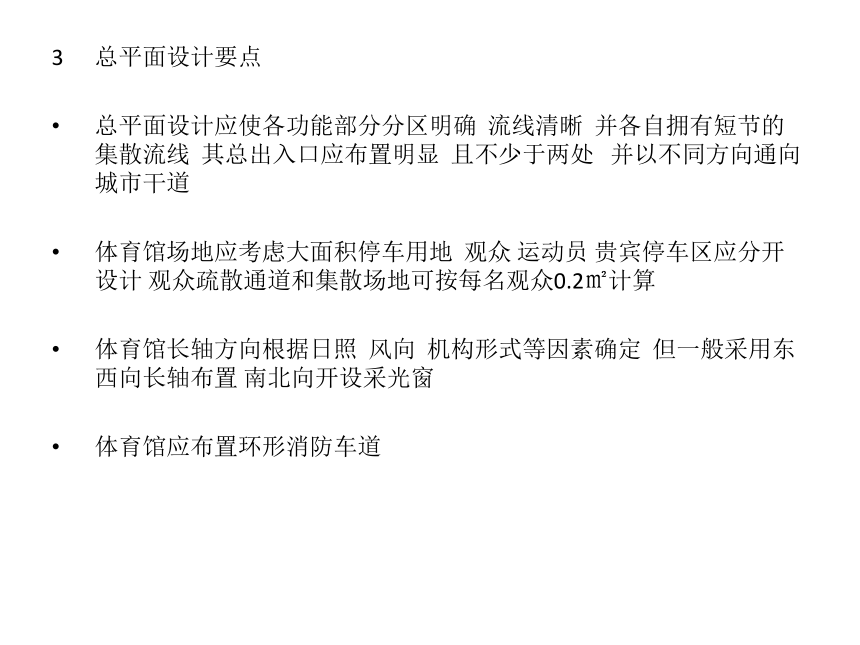

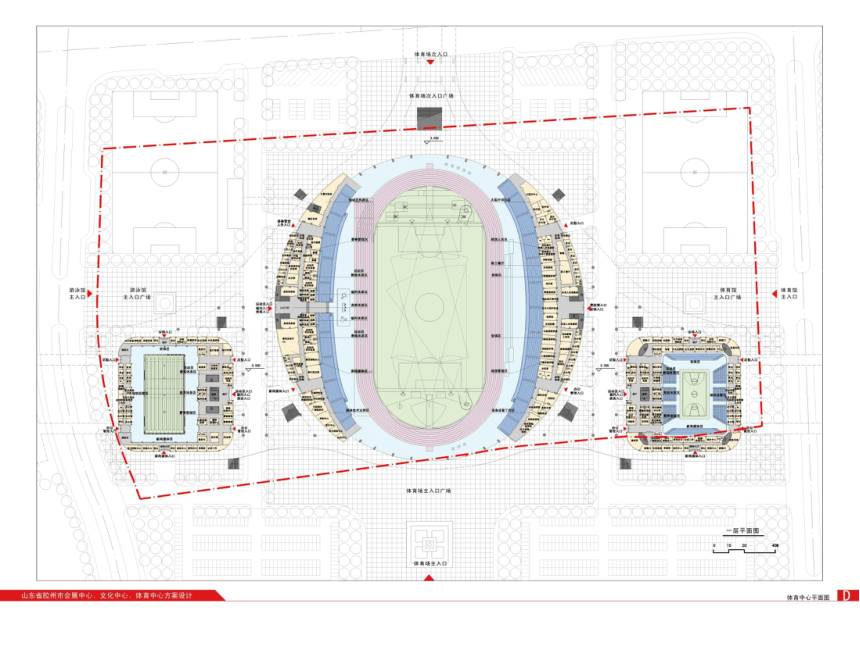

总平面设计要点
总平面设计应使各功能部分分区明确 流线清晰 并各自拥有短节的集散流线 其总出入口应布置明显 且不少于两处 并以不同方向通向城市干道
体育馆场地应考虑大面积停车用地 观众 运动员 贵宾停车区应分开设计 观众疏散通道和集散场地可按每名观众0.2㎡计算
体育馆长轴方向根据日照 风向 机构形式等因素确定 但一般采用东西向长轴布置 南北向开设采光窗
体育馆应布置环形消防车道
三 体育馆功能分析

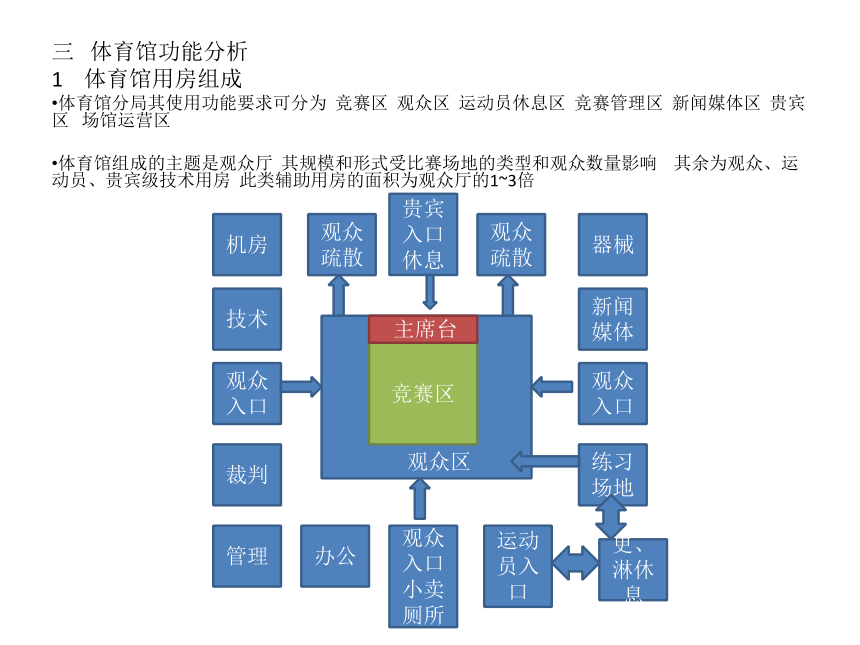

1 体育馆用房组成
体育馆分局其使用功能要求可分为 竞赛区 观众区 运动员休息区 竞赛管理区 新闻媒体区 贵宾区 场馆运营区
体育馆组成的主题是观众厅 其规模和形式受比赛场地的类型和观众数量影响 其余为观众、运动员、贵宾级技术用房 此类辅助用房的面积为观众厅的1~3倍
观众区新闻媒体观众入口练习场地更、淋休息观众入口小卖厕所运动员入口办公管理裁判观众入口技术机房观众疏散贵宾入口休息观众疏散器械竞赛区 主席台

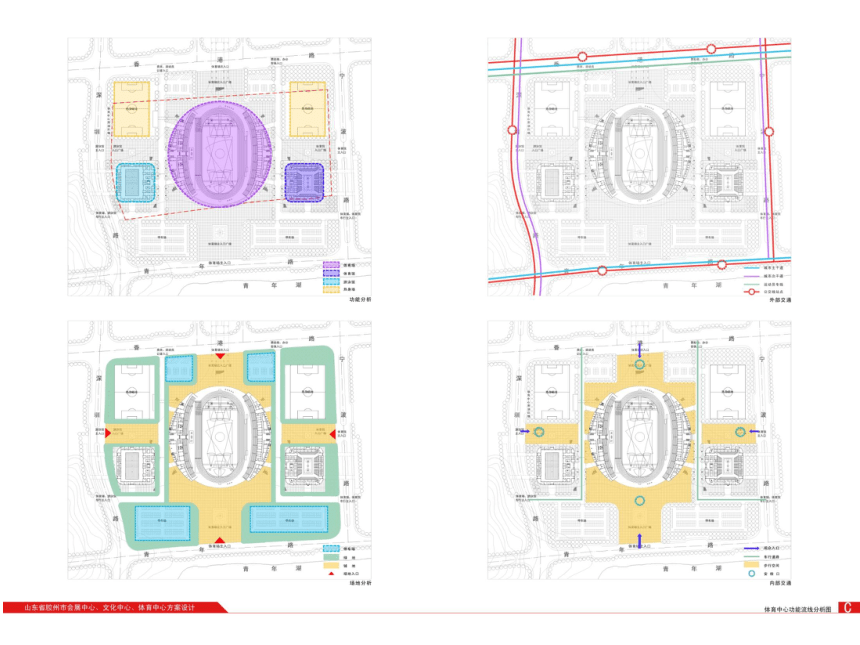

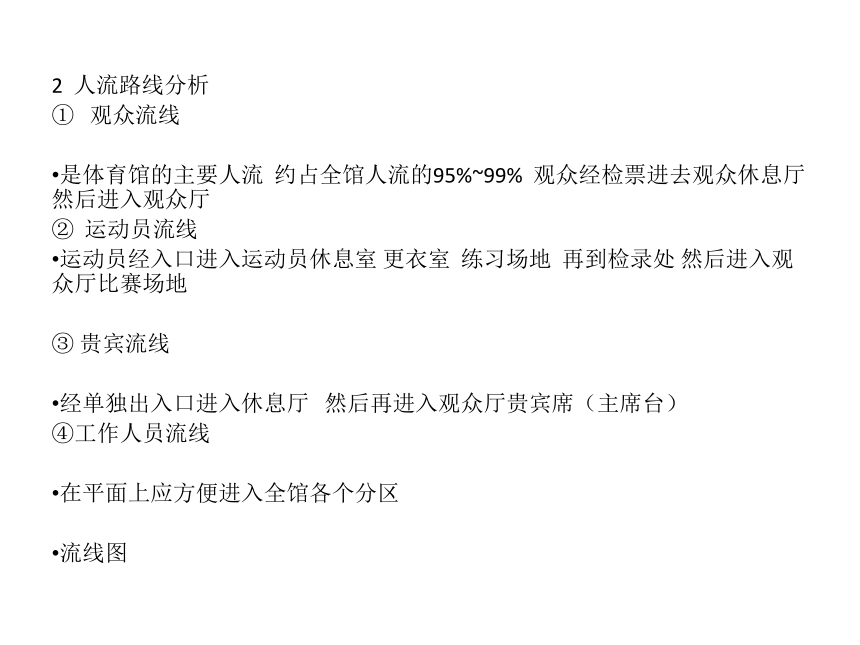

2 人流路线分析
① 观众流线
是体育馆的主要人流 约占全馆人流的95%~99% 观众经检票进去观众休息厅然后进入观众厅
② 运动员流线
运动员经入口进入运动员休息室 更衣室 练习场地 再到检录处 然后进入观众厅比赛场地
③ 贵宾流线
经单独出入口进入休息厅 然后再进入观众厅贵宾席（主席台）
工作人员流线
在平面上应方便进入全馆各个分区

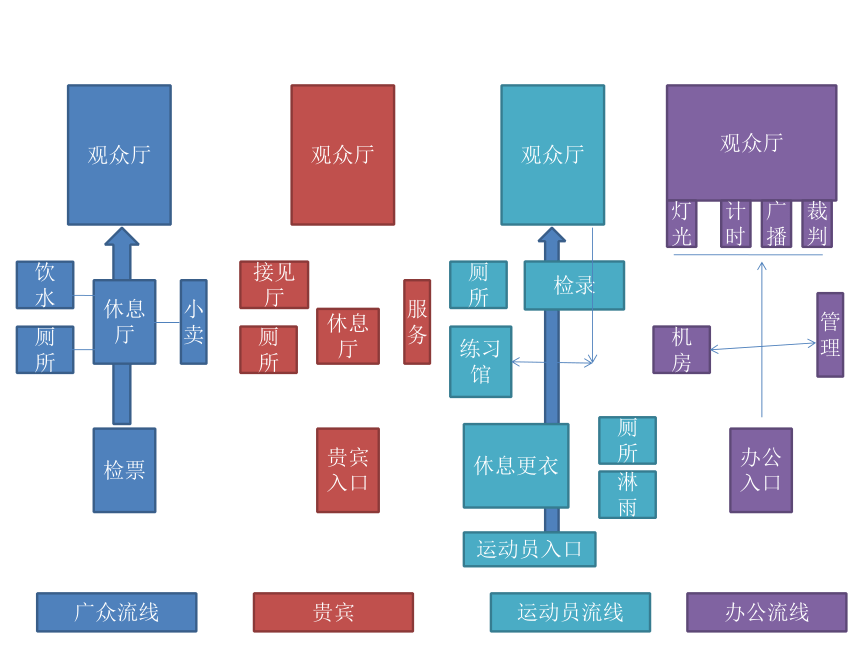

流线图

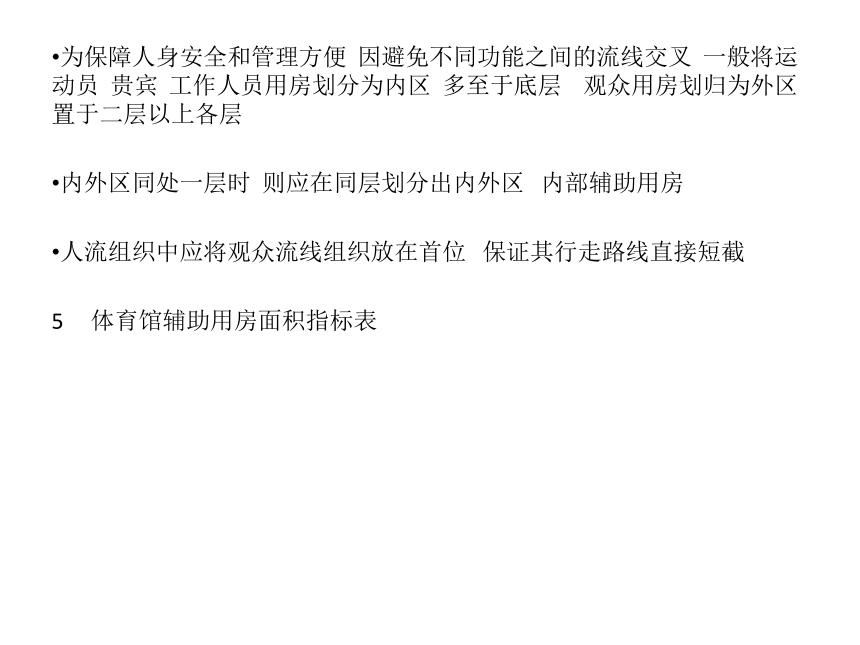

观众厅休息厅检票小卖饮水厕所广众流线贵宾运动员流线办公流线为保障人身安全和管理方便 因避免不同功能之间的流线交叉 一般将运动员 贵宾 工作人员用房划分为内区 多至于底层 观众用房划归为外区 置于二层以上各层
内外区同处一层时 则应在同层划分出内外区 内部辅助用房
人流组织中应将观众流线组织放在首位 保证其行走路线直接短截
5 体育馆辅助用房面积指标表
四 平面及空间组合
平面组合
功能分区明确 避免流线交叉 注意不应使观众流线穿越运动员和贵宾活动的区域
对于小型体育馆，观众的入口宜布置在体育馆比赛场地的长轴一端 而观众入口设置在二层，采用立体交叉布置流线 使得个股人流不交叉 分区明确
利用观众席下面空间布置辅助用房时应尽量解决自然采光和通风问题, 室内练习场地和比赛场地之间应有最直接最便捷的联系方式
工作后勤人员出入口应单独设置 且与管理用房 机房 器材库 灯光控制室等联系便捷 在一般小型体育馆 该入口可与运动员入口合并设置
观众厅平面布置类型见图
1.功能分区明确 1.运动员区 2.贵宾区3.新闻媒体区4.技术设备区2.避免流线交叉1.运动流线2.贵宾流线3.新闻流线4.办公流线5.观众流线室内练习场地和比赛场地之间应有最直接最便捷的联系方式利用观众席下面空间布置辅助用房时应尽量解决自然采光和通风问题2 空间组织
?
体育馆空间组织的全部内容在于按功能要求合理安排各类用房，充分利用观众厅以外空间，同时主要提高观众厅平面系数K，尽可能多地容纳观众。体育馆的结构选型和空间构造，应根据其建筑位置、使用要求，做到合理性、经济性和先进性的统一。
K=观众席面积/观众厅屋盖面积-比赛场地面积
合理地利用和组织空间的常用手法如下：
① 充分利用观众厅下面的空间作为观众、运动员、行政管理用的辅助用房。
②合理压缩观众厅大跨度空间，采用附以边跨的结构布局方式，利用边跨布置辅助用房，以节约体育馆总的投资。
③尽量把风道、记分计时等附属用房移除观众厅外或采用悬挑的方式，不占或少占观众厅席位，以提高K值。
④合理和便捷地布置人流路线，压缩交通面积，南方地区可以利用庭院作观众休息厅之用，以节约总建筑面积。
⑤充分利用观众看台下部空间作为辅助用房面积，在条件允许时采用天然采光和自然通风。
为改善观众厅的音质，应注意在可能条件下压缩观众厅体积，同时使用吸引性能较好饰面材料。设计是可参考下表所列的观众厅体积参数，以求获得良好的音质效果。
观众厅体积参数表
观众厅常见的结构类型有钢结构、钢架和悬索结构等。当观众厅跨度在30～40m时，多采用平面钢桁架；当跨度在40～70m时，多采用平面立体钢桁架；当跨度在70m以上时，可采用空间网架；曲面形平面的观众厅，可采用悬索结构。
综合体育馆比赛场地上空净高不小于15m，专项用体育馆内场地上空净高应符合该专项的使用要求。
五 比赛场地设计
比赛场地的设计 其规格和设施应符合运动项目要求 场地边线外围应设 置缓冲地带 、通行宽度和安全防护等要求以及裁判和记者工作的要求
2~3缓冲地带
单项比赛场地尺寸
3 场地出入口设计
场地出入口数量应满足主席台、运动员和工作人员的不同使用要求，还要考虑 场地体育器材的运输出入和集会是场地内观众演员的安全出入 一般场地对外的出入口不应少于两个 当器材出入口与场外相通时，次出入口可做外场地内观众的安全出入口?
比赛场地2018/10/21主席台和场地之间至少应设置一处出入口。运动员进、退场最好设置两个出入口，既方便使用又可兼顾文艺演出时演员出入场时的需要，两个出入口分列裁判员席两侧。主席台裁判席裁判席 主席台运动员 演员出入口出入口通向场地内均不应设置台阶，其间高差可用坡度不大于10%的坡道相连接，运动员入口应考虑能使运动员拿队旗顺利通过。体育器材出入口一般设置于场地端部，宽度不小于2M，当兼做观众安全出入口时，其宽度应根疏散计算确定。观众厅设计
1 观众厅设计总原则：
①合理确定比赛场地大小，满足相应比赛项目场地要求
②看台应有良好的视觉质量
③观众的疏散应符合安全疏散要求2018/10/21视线设计
A.基本要求
① 通视：视线无遮挡，看得见观赏对象
② 明视：控制视距，看得清对象
③ 真实：控制视角，减小透视变形
B.主要影响因素
① 通过剖面分析解决遮挡问题
② 视距、识别尺寸，二者成正比例关系真实：方位角控制
俯视角控制：28°~30°2018/10/21C.剖面视线分析
① 方法：公式法 作图法2018/10/21 ② 数据选择
a 台阶高度：一般控制在50~60cm
d 排深d ： 席位设有靠背时 75~85cm
采用条凳时65~75cm c 视线升高值
d 视点：
e 起始距离：看台前沿到视点的水平距离
，3~5m
f 首排高度
g 眼睛高度：坐视115cm 站视160cm
4 观众厅看台形式
一般规模较小的体育馆多采用坡式看台
较大体育馆采用楼式看台 分为上下两层
2018/10/21观众厅平面布置
① 观众席布置
观众席可布置与场地长轴两侧或者四周 （短轴端观众较少）、
无障碍设计 设置残疾人无障碍轮椅位置 总席位数的2%
考虑记者和评论员席② 座椅及排距
观众席纵走道之间的连续座位数没排不应超过26个，当仅一侧有纵向走道时，座位数不应超过13个
③ 主席台
主席台应取视线最好位置，且方便与休息室相连，有单独出入口，可直达比赛场地，并与一般观众席相分隔
④ 裁判席
位于主席台对面，15~20个席位
6 安全疏散与看台交通设计
控制疏散时间
耐火等级为一二级的观众厅，人流离开观众厅的疏散时间不应超过4min，耐火等级为三级的不应超过2min
疏散方式
a 上行式疏散 观众入场时由高排进入，退场时背向场地向上疏散
布局紧凑，不设洞口和横向走道
b 下行式疏散 主要出入口位于坐席的下面，疏散时观众下行至
疏散口，适用于小型场馆。2018/10/21 c 中间式疏散 集中了上行和下行两种疏散方式的优点 适用于大中
型体育馆2018/10/21疏散口数量由疏散宽度确定，应均匀分布于观众席四周，独立的看
台应至少有两处出口，且体育馆每个疏散出口的平均疏散人数不应超过400~700人，每个疏散出入口的宽度都应该是人流股数的倍数。一般四股和四股人流以下按0.55m/股计算，大于四股按0.5m/股计算。疏散出入口最大宽度不应超过8股人流 即4m
观众厅的交通布局分为设计横向走道和不设横向走道两种，纵向走道
一般不小于1100mm，位于出入口两侧的纵向走道不应小于600mm，
横向走道一般可按两股人流设计，即1100mm
④ 容纳观众较多的观众厅应考虑设置横向走道
⑤ 为便于安全疏散，观众厅两个相邻纵向走道之间设置连续座位数以30~35为宜，连续排数则应根据横向走道和纵向走道所包围的区域内观众的数量、区域四周所能疏散出去的人流股数，在满足疏散时间的要求下合理确定疏散计算
A 密度法计算公式
适用于没有靠背的坐凳或直接坐在台阶上，人流疏散规律性不强时。
t—控制疏散时间
N—观众厅总人数
b—疏散口总宽度
a—疏散时的人流密度（3人/㎡）
v—疏散时的人流行走速度
一般平地行走时的人流速度60~65m/min
人流不饱满时行走速度45m/min
密集人流时16m/min
在楼梯上上行时8m/min下行时10m/min
2018/10/21B 人流股数法计算公式
适用于有靠背时
①
②
?
T——控制疏散的总时间
N——疏散的总人数
A——单股人流通行能力（42~40人/min）
B——外门可以通过的人流股数。当外门通过总人流股数超多内门通过的人流股数时，仍按内门人流股数之和计算。
S——室外门人流达到饱满时的几个内门至外门距离的加权平均数，即：
s1、s2、sn为各第一道疏散口到外门的距离。当内外门疏散通道间有楼梯间时，s按实际距离加上楼梯长度的一半值为计算距离。b1、b2、bn为各第一道疏散口可通行的人流股数。
v——疏散时人流速度45m/min
推到得出人流股数B=N/A(T-S/V)
2018/10/21C 门厅、休息厅面积计算
当外门的总宽度比内疏散口的总宽度小时，应核算门厅、休息厅及通道中间
人流停留面积是否满足要求。
计算公式： ㎡F——观众停留时所需面积
∑b——全部第一道疏散口人流股数总和。其他用房设计要点
1观众休息厅（01~0.2㎡/人）
休息厅应与观众厅直接相连，同时应与运动员、贵宾用房有明确区分，避免干扰。休息厅分配应与观众席分布情况相适应，且尽量避免多层设置。一般休息厅多围绕观众厅分散布置，如下图
休息厅内供应服务设施应集中布置。小卖柜台长度2m每千人设置
饮水处每2000人设置一处
2贵宾休息室
3运动员用房
包括休息室、更衣室、淋浴室、厕所、医务室、兴奋剂检测、检录处及赛前活动室
休息室更衣室面积每间40~80㎡
4观众休息厅厕所设置
男：8个大便，20个小便/千人
女：30个大便/千人
