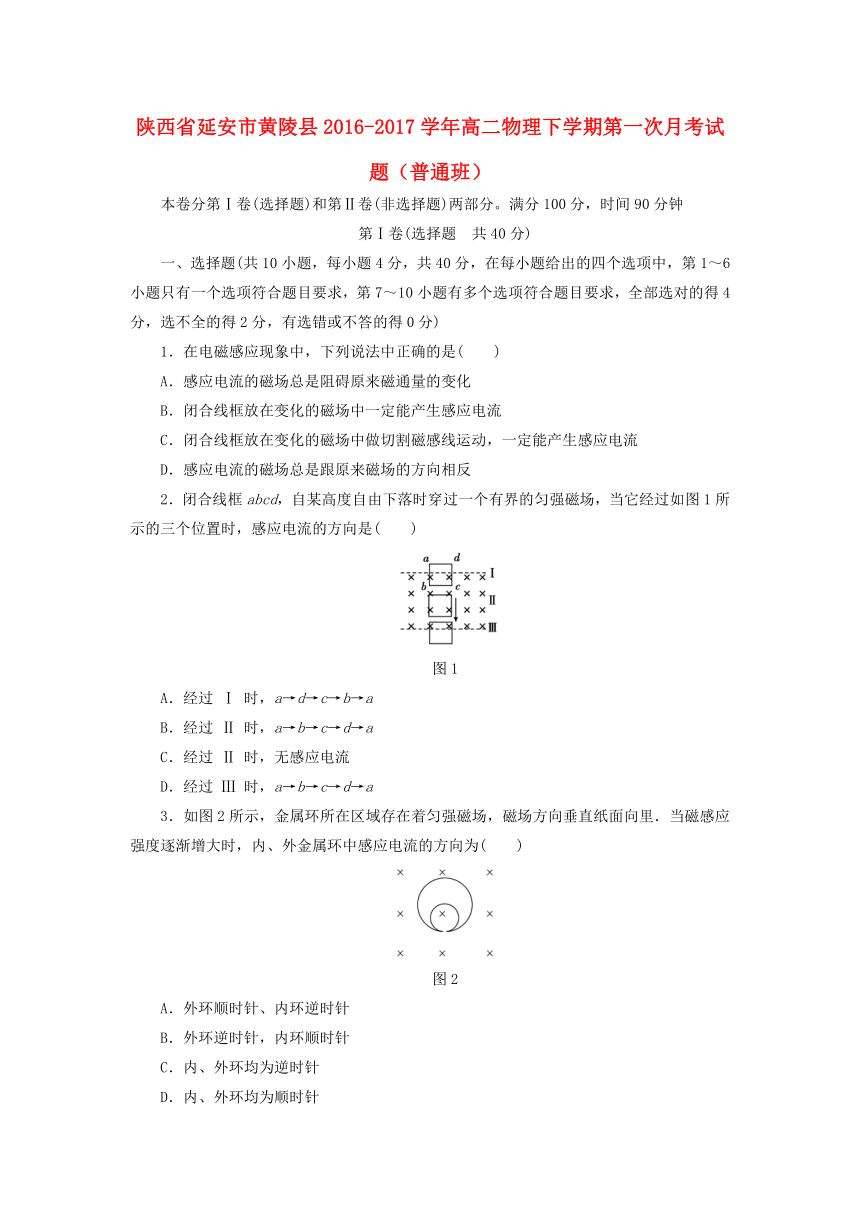

陕西省延安市黄陵县2016-2017学年高二物理下学期第一次月考试题（普通班）
本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。满分100分，时间90分钟
第Ⅰ卷(选择题 共40分)
一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，第1～6小题只有一个选项符合题目要求，第7～10小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)
1．在电磁感应现象中，下列说法中正确的是( )
A．感应电流的磁场总是阻碍原来磁通量的变化
B．闭合线框放在变化的磁场中一定能产生感应电流
C．闭合线框放在变化的磁场中做切割磁感线运动，一定能产生感应电流
D．感应电流的磁场总是跟原来磁场的方向相反
2．闭合线框abcd，自某高度自由下落时穿过一个有界的匀强磁场，当它经过如图1所示的三个位置时，感应电流的方向是( )
图1
A．经过
Ⅰ
时，a→d→c→b→a
B．经过
Ⅱ
时，a→b→c→d→a
C．经过
Ⅱ
时，无感应电流
D．经过
Ⅲ
时，a→b→c→d→a
3．如图2所示，金属环所在区域存在着匀强磁场，磁场方向垂直纸面向里．当磁感应强度逐渐增大时，内、外金属环中感应电流的方向为( )
图2
A．外环顺时针、内环逆时针
B．外环逆时针，内环顺时针
C．内、外环均为逆时针
D．内、外环均为顺时针

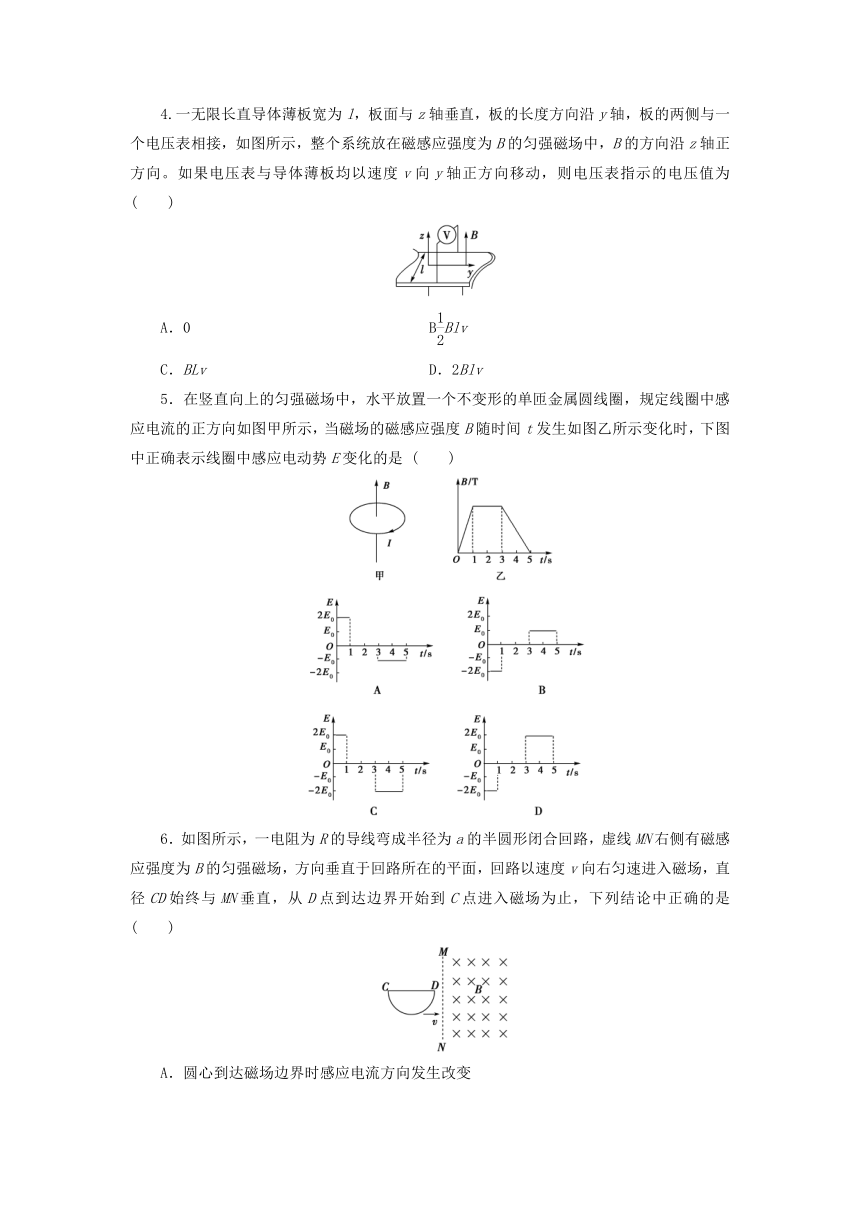

4.一无限长直导体薄板宽为l，板面与z轴垂直，板的长度方向沿y轴，板的两侧与一个电压表相接，如图所示，整个系统放在磁感应强度为B的匀强磁场中，B的方向沿z轴正方向。如果电压表与导体薄板均以速度v向y轴正方向移动，则电压表指示的电压值为
( )
A．0
BBlv
C．BLv
D．2Blv
5．在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图甲所示，当磁场的磁感应强度B随时间t发生如图乙所示变化时，下图中正确表示线圈中感应电动势E变化的是
( )
6．如图所示，一电阻为R的导线弯成半径为a的半圆形闭合回路，虚线MN右侧有磁感应强度为B的匀强磁场，方向垂直于回路所在的平面，回路以速度v向右匀速进入磁场，直径CD始终与MN垂直，从D点到达边界开始到C点进入磁场为止，下列结论中正确的是
( )
A．圆心到达磁场边界时感应电流方向发生改变
B．CD段直线始终不受安培力作用
C．感应电动势平均值为πBav
D．通过导线横截面的电荷量为

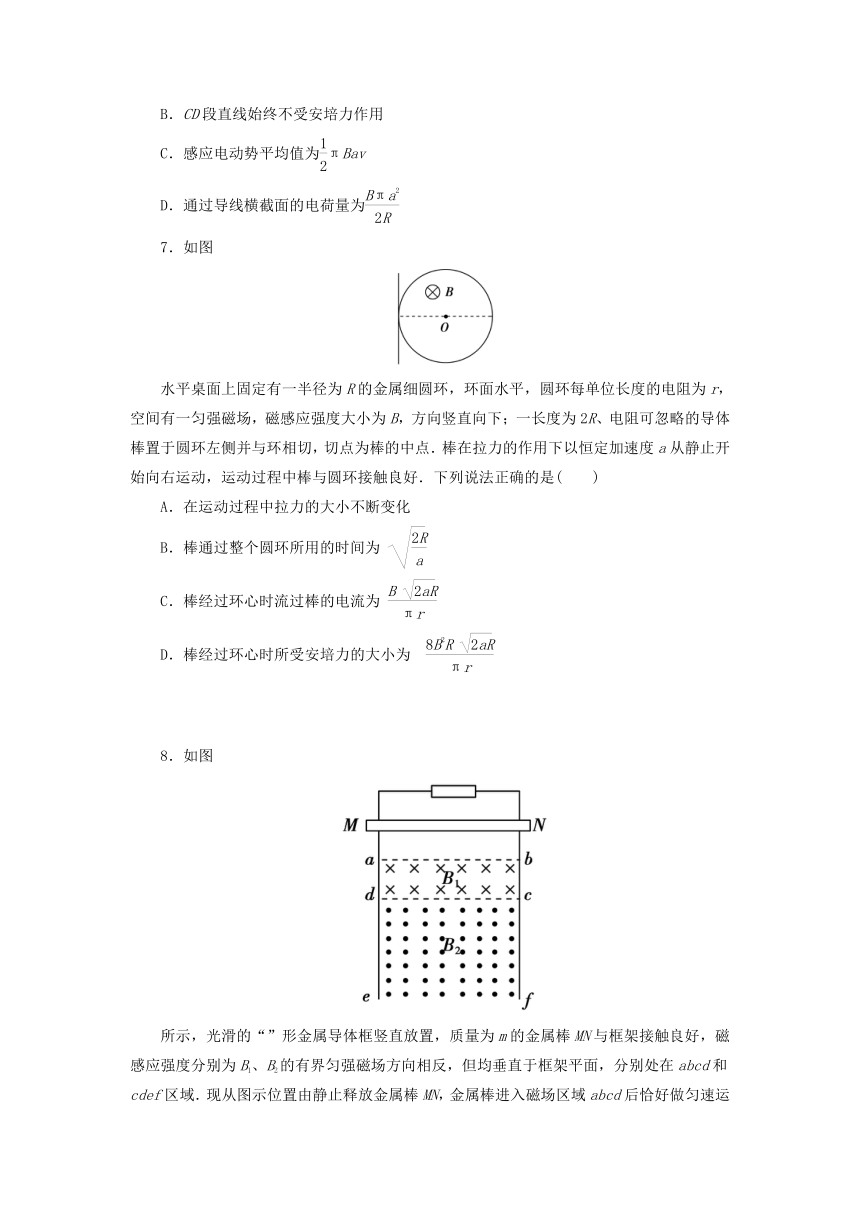

7．如图
水平桌面上固定有一半径为R的金属细圆环，环面水平，圆环每单位长度的电阻为r，空间有一匀强磁场，磁感应强度大小为B，方向竖直向下；一长度为2R、电阻可忽略的导体棒置于圆环左侧并与环相切，切点为棒的中点．棒在拉力的作用下以恒定加速度a从静止开始向右运动，运动过程中棒与圆环接触良好．下列说法正确的是( )
A．在运动过程中拉力的大小不断变化
B．棒通过整个圆环所用的时间为
C．棒经过环心时流过棒的电流为
D．棒经过环心时所受安培力的大小为
8．如图
所示，光滑的“”形金属导体框竖直放置，质量为m的金属棒MN与框架接触良好，磁感应强度分别为B1、B2的有界匀强磁场方向相反，但均垂直于框架平面，分别处在abcd和cdef区域．现从图示位置由静止释放金属棒MN，金属棒进入磁场区域abcd后恰好做匀速运动．下列说法正确的有( )
A．若B2＝B1，则金属棒进入cdef区域后将加速下滑
B．若B2＝B1，则金属棒进入cdef区域后仍将保持匀速下滑
C．若B2＜B1，则金属棒进入cdef区域后可能先加速后匀速下滑
D．若B2＞B1，则金属棒进入cdef区域后可能先加速后匀速下滑

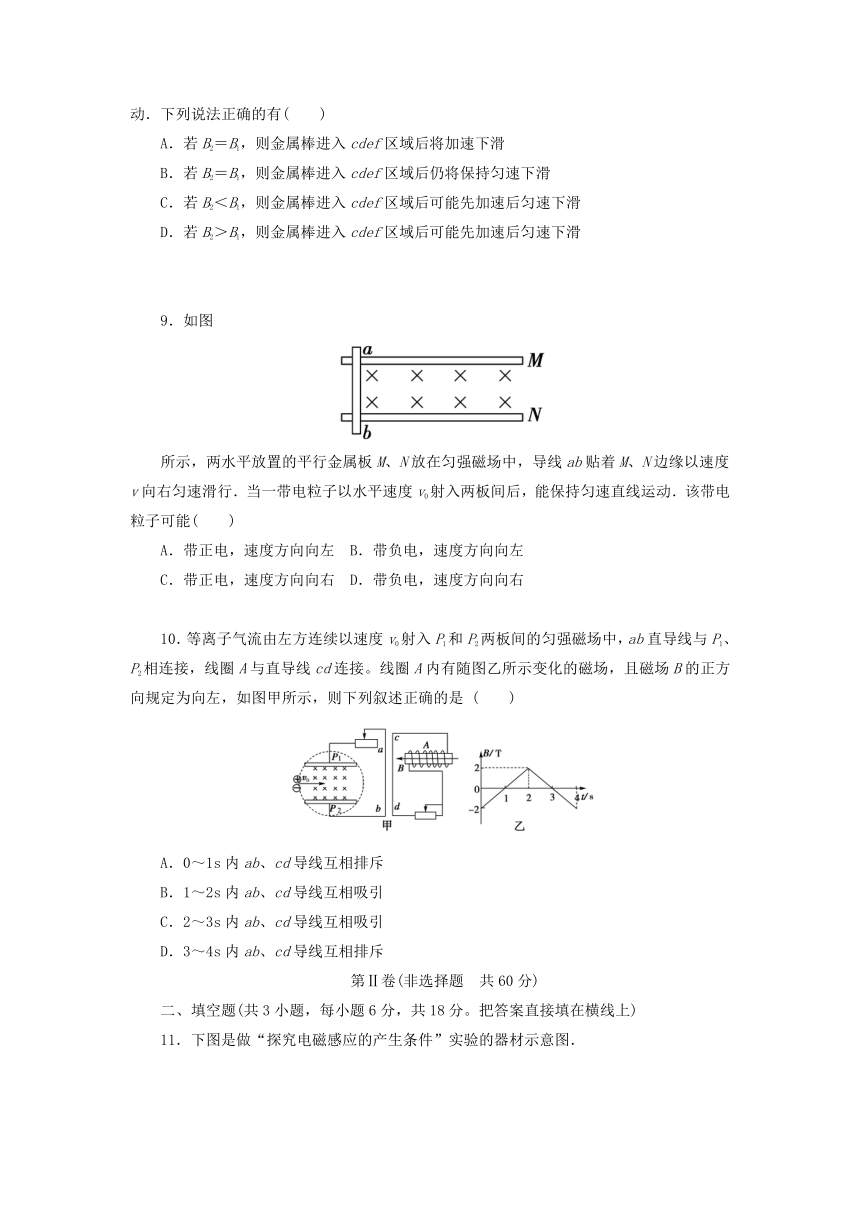

9．如图
所示，两水平放置的平行金属板M、N放在匀强磁场中，导线ab贴着M、N边缘以速度v向右匀速滑行．当一带电粒子以水平速度v0射入两板间后，能保持匀速直线运动．该带电粒子可能( )
A．带正电，速度方向向左
B．带负电，速度方向向左
C．带正电，速度方向向右
D．带负电，速度方向向右
10．等离子气流由左方连续以速度v0射入P1和P2两板间的匀强磁场中，ab直导线与P1、P2相连接，线圈A与直导线cd连接。线圈A内有随图乙所示变化的磁场，且磁场B的正方向规定为向左，如图甲所示，则下列叙述正确的是
( )
A．0～1s内ab、cd导线互相排斥
B．1～2s内ab、cd导线互相吸引
C．2～3s内ab、cd导线互相吸引
D．3～4s内ab、cd导线互相排斥
第Ⅱ卷(非选择题 共60分)
二、填空题(共3小题，每小题6分，共18分。把答案直接填在横线上)
11．下图是做“探究电磁感应的产生条件”实验的器材示意图．
(1)在图中用实线代替导线把它们连成实验电路．
(2)哪些操作可以使电流表的指针发生偏转？
①____________________________________________________.
②____________________________________________________.
(3)假设在开关闭合的瞬间，灵敏电流计的指针向左偏转，则当螺线管A向上拔出的过程中，灵敏电流计的指针向________偏转．(填“左”或“右”)
12.有一个称为“千人震”的趣味物理小实验，实验器材是一节电动势为1.5V的新干电池、几根导线、开关和一个用于日光灯上的镇流器，几位做这个实验的同学手拉手连成一串，另一位同学用导线将电池、镇流器、开关与首、尾两位同学两个空着的手相连，如图所示，在电路通或断时就会使连成一串的同学有触电感觉，该实验的原理是__________________；
人有触电感觉时电路是接通还是断开的瞬间？________________________，
因为___________________________________________________________。
13．法拉第发现了电磁感应现象之后，又发明了世界上第一台发电机——法拉第圆盘发电机，揭开了人类将机械能转化为电能并进行应用的序幕。法拉第圆盘发电机的原理如图所示，将一个圆形金属盘放置在电磁铁的两个磁极之间，并使盘面与磁感线垂直，盘的边缘附近和中心分别装有与金属盘接触良好的电刷A、B，两电刷与灵敏电流计相连。当金属盘绕中心轴按图示方向转动时，则电刷A的电势________电刷B的电势(填高于、低于或等于)；若仅提高金属盘转速，灵敏电流计的示数将________；(填增大、减小或不变)；若仅将滑动变阻器滑动头向左滑，灵敏电流计的示数将______(填增大、减小或不变)
三、论述·计算题(共4小题，42分。解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案不能得分，有数值计算的题，答案中必须明确写出数值和单位)
14．(9分)如图甲所示，截面积为0.2m2的100匝圆形线圈A处在变化的磁场中。磁场方向垂直纸面，其磁感应强度B随时间t的变化规律如图乙所示，设向外为B的正方向。R1＝4Ω，R2＝6Ω，C＝30μF，线圈的内阻不计，求电容器上极板所带电荷量并说明正负。
15．(10分)如图所示，光滑导轨竖直放置，匀强磁场的磁感应强度为B＝0.5
T，磁场方向垂直于导轨平面向外，导体棒ab的长度与导轨宽度均为L＝0.2
m，电阻R＝1.0
Ω.导轨电阻不计，当导体棒紧贴导轨匀速下滑时，均标有“6
V 3
W”字样的两小灯泡恰好正常发光，求：
(1)通过ab的电流的大小和方向；
(2)ab运动速度的大小；
(3)电路的总功率．
16．(11分))如图所示，间距为L的光滑M、N金属轨道水平平行放置，ab是电阻为R0的金属棒，可紧贴导轨滑动，导轨右侧连接水平放置的平行板电容器，板间距为d，板长也为L，导轨左侧接阻值为R的定值电阻，其它电阻忽略不计。轨道处的磁场方向垂直轨道平面向下，电容器处的磁场垂直纸面向里，磁感应强度均为B。当ab以速度v0向右匀速运动时，一带电量大小为q的颗粒以某一速度从紧贴A板左侧平行于A板进入电容器内，恰好做匀速圆周运动，并刚好从C板右侧边缘离开。求：
(1)AC两板间的电压U；
(2)带电颗粒的质量m；
(3)带电颗粒的速度大小v。
17．(12分)均匀导线制成的单匝正方形闭合线框abcd,每边长为L,总电阻为R,总质量为m,将其置于磁感应强度为B的水平匀强磁场上方h处,如图所示,线框由静止自由下落,线框平面保持在竖直平面内,且cd边始终与水平的磁场边界平行。当cd边刚进入磁场时:
(1)求线框中产生的感应电动势大小;
(2)求c、d两点间的电势差大小;
(3)若此时线框加速度恰好为零,求线框下落的高度h所应满足的条件。
参考答案
1、 A
2、C
3
B
4
A
5
A
6
D
7
AD
8
BC
9
CD
10
BD
11、(1)如图所示．
①将开关K闭合(或者断开)
②将螺线管A插入(或拔出)螺线管B (3)右12、答案：镇流器的自感现象 断开瞬间 只有在电路断开时才能产生很高的自感电动势，使人产生触电的感觉
13、答案：低于；增大；减小
14、答案：7.2×10－6C 上极板带正电
解析：E＝nS＝100××0.2V＝0.4V
电路中的电流I＝＝A＝0.04A
所以UC＝U2＝IR2＝0.04×6V＝0.24V
Q＝CUC＝30×10－6×0.24C＝7.2×10－6C
由楞次定律和安培定则可知，电容器的上极板带正电。
15、解析：(1)每个小灯泡中的电流为I1＝＝0.5
A
则ab中的电流为I＝2I1＝1
A
由右手定则知通过ab棒的电流方向为由b到a.
(2)ab产生的感应电动势：
E＝U1＋IR＝6
V＋1×1.0
V＝7
V
由E＝BLv，知ab的运动速度v＝＝70
m/s.
(3)电路的总功率P＝IE＝7
W.
答案：(1)1
A 由b到a (2)70
m/s (3)7
W
16、答案：(1) (2)
(3)
解析：(1)由法拉第电磁感应定律，ab棒的电动势为：
E＝BLv0
设AC间的电压为U，由闭合电路欧姆定律，得：
I＝，又U＝IR
解得：U＝
(2)带电颗粒恰好做匀速圆周运动，则重力与电场力平衡有：q＝mg
解得：m＝
(3)颗粒做匀速圆周运动，由牛顿第二定律可得：
qvB＝m
颗粒运动轨迹如图所示，由几何关系可得：
L2＋(r－d)2＝r2
解得：v＝
解析:(1)线框在cd边进入磁场前机械能守恒,当cd边刚进入磁场时,由mv2=mgh得线框速度
v=
线框中产生的感应电动势
E=BLv=BL。
(2)此时线框中电流I=
c、d两点间的电势差
U=IBL。
(3)cd边受安培力F=BIL=
根据牛顿第二定律mg-F=ma
由a=0解得下落高度满足h=。
答案:(1)BL (2)BL
(3)h=
