12.2 滑轮 课件

课件15张PPT。第2节 滑轮第十二章 简单机械 小组合作：采用绳和一个滑轮提升钩码，你有什么方法？

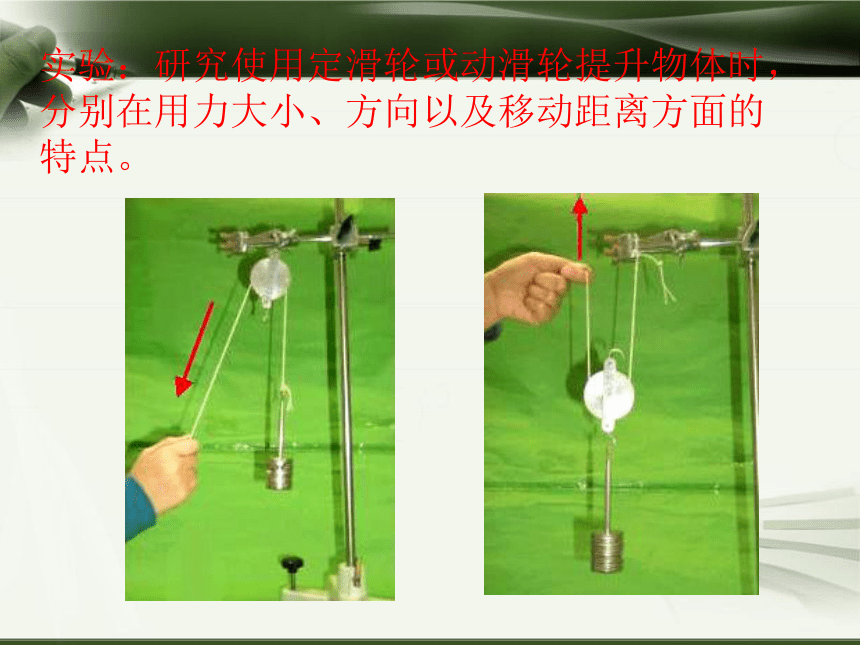

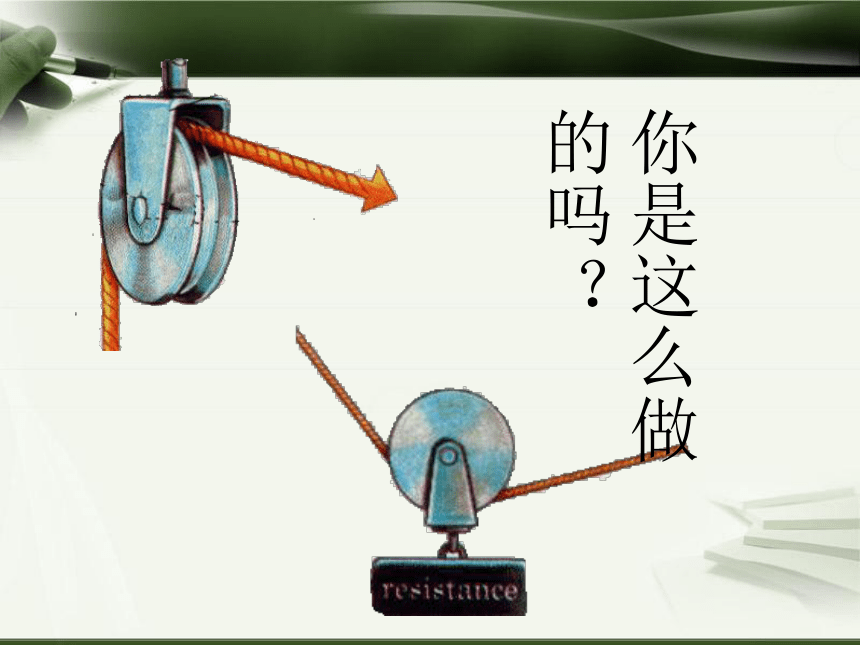

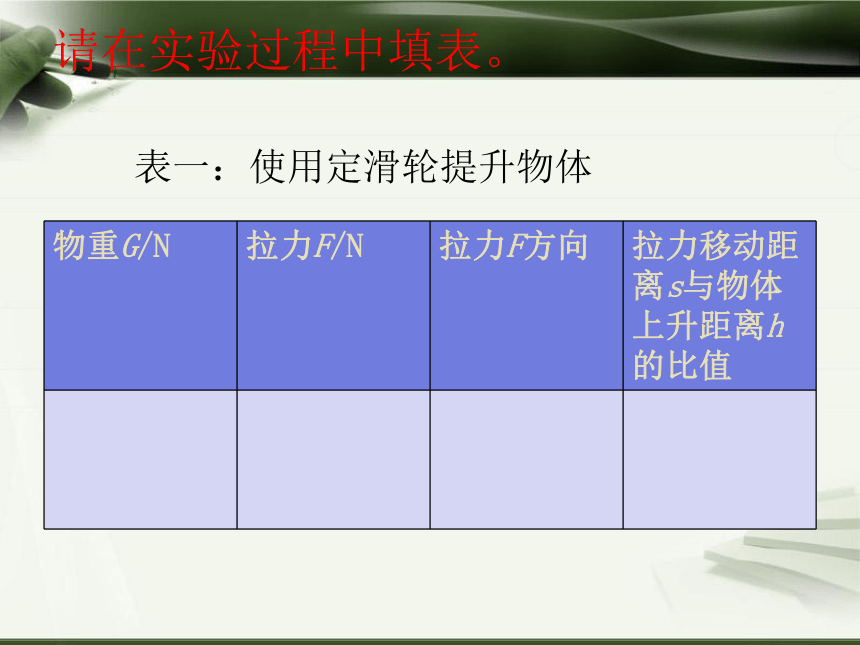

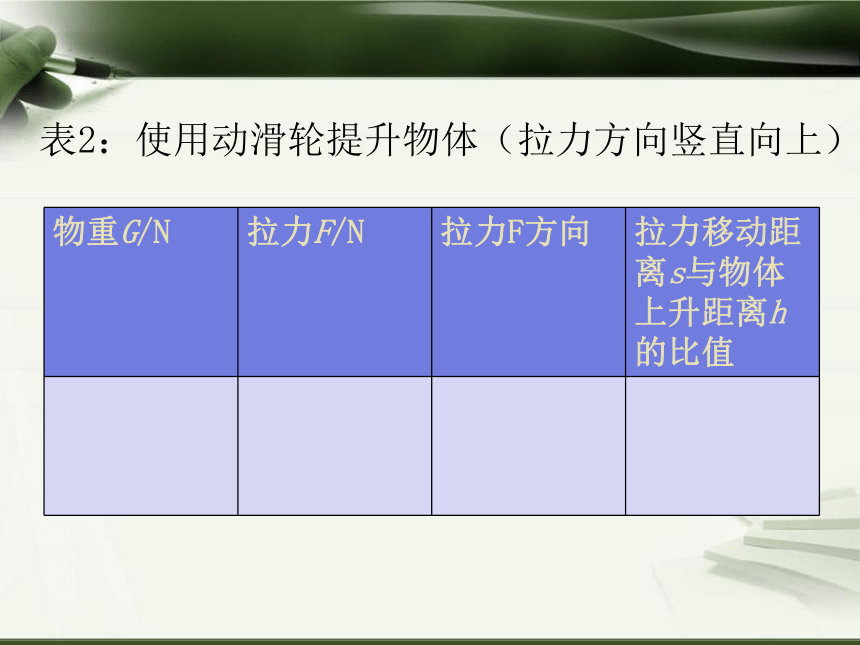

请分别模拟起重机提升物品过程和升旗过程。动手尝试你是这么做的吗？实验：研究使用定滑轮或动滑轮提升物体时，分别在用力大小、方向以及移动距离方面的特点。 请在实验过程中填表。表一：使用定滑轮提升物体表2：使用动滑轮提升物体（拉力方向竖直向上）

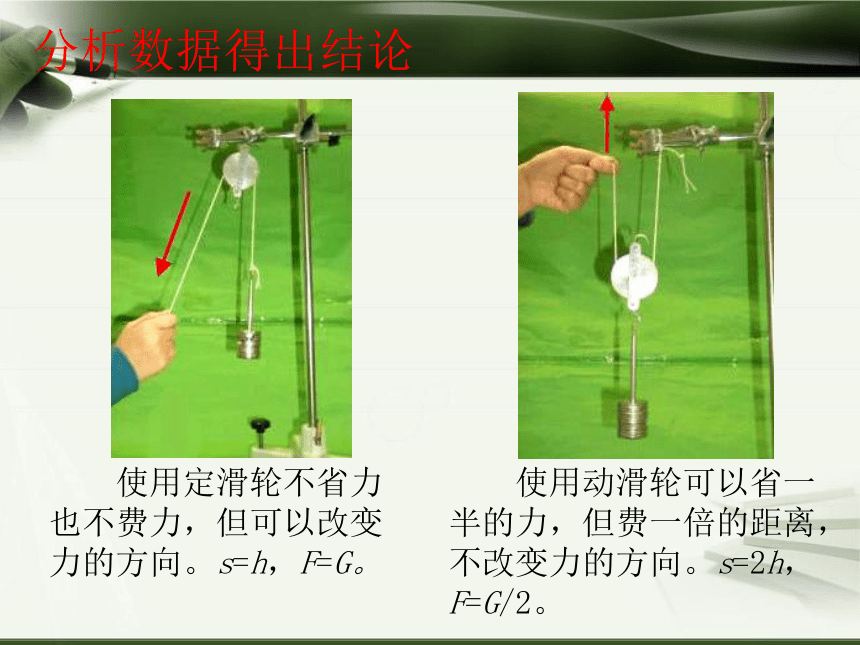

　　使用定滑轮不省力也不费力，但可以改变力的方向。s=h，F=G。　　使用动滑轮可以省一半的力，但费一倍的距离，不改变力的方向。s=2h，F=G/2。 分析数据得出结论定滑轮的实质F1F2OL1=L2F2F1OL1=L2O·L1L2L1 =2L2
动滑轮的实质　　定滑轮虽然能改变力的方向，使我们工作方便，但不能省力；　　　　于是人们就把定滑轮和动滑轮组合起来使用，把它们各自的优点结合起来，这样就组成了滑轮组。　　动滑轮虽然能省一半力，但不能改变力的方向，使用时经常感觉不便。　　A．探究一个定滑轮和一个动滑轮组成滑轮组的绕线方法；　　B．探究由一个定滑轮和一个动滑轮组成的滑轮组的省力情况及移动距离的情况。　　a．绕成两段绳子承担重物，由铁架台竖杆上的等距离红线格测定动力作用点（绳端）移动的距离s和砝码升高的距离h的关系。结论：可知Ｆ＝Ｇ／２，s ＝2 h。　　b．绕成三段绳子承担重物，分别用弹簧测力计拉动力的大小；由弹簧测力计竖直向上拉测动力的大小；两个距离仍由铁架台竖杆上的等距离红线格测定。
　　结论：可知Ｆ＝Ｇ／３，s＝３h。 滑轮组组装及工作特点探究　　使用滑轮组的时候，重物和动滑轮的总重由几段绳子承担，提起重物所用的动力就是总重的几分之一，动力（或绳子自由端）移动的距离s就是重物升高的距离h的几倍。即Ｆ＝Ｇ／n，s＝nh。n为承担力的绳子的段数，省了力就要多移动距离。　 若动滑轮重不可忽略，上述力的关系式应写成Ｆ＝（Ｇ物+G动）／n。 生活中的滑轮课堂小结１．定滑轮：
（1）使用特点：可以改变力的方向，不省力也不费力，不省距离也不费距离。
（2）实质：是一个等臂杠杆。
２．动滑轮：
（1）使用特点：能省一半力，但不改变力的方向，要多移动一倍距离。
（2）实质：动力臂是阻力臂二倍的杠杆。
３．滑轮组：
（1）使用优点：既可省力，又可改变力的方向,但不能既省力又省距离。
（2）公式：Ｆ＝Ｇ总／n＝（Ｇ物＋Ｇ动滑轮）／n （不计滑轮摩擦） s＝nh

一、滑轮
二、滑轮组：
特点：可省力或改变力的方向，但费距离。
公式：F=（G+G轮）/n，S=nh。
其中n —动滑轮上绳子的段数、G——物重、G轮——动滑轮重、F——拉力、s——拉力移动的距离、h——物体移动的距离。
三、轮轴、斜面：省力但是费距离的简单机械。
