人教版九年级物理第十七章第二节欧姆定律课件

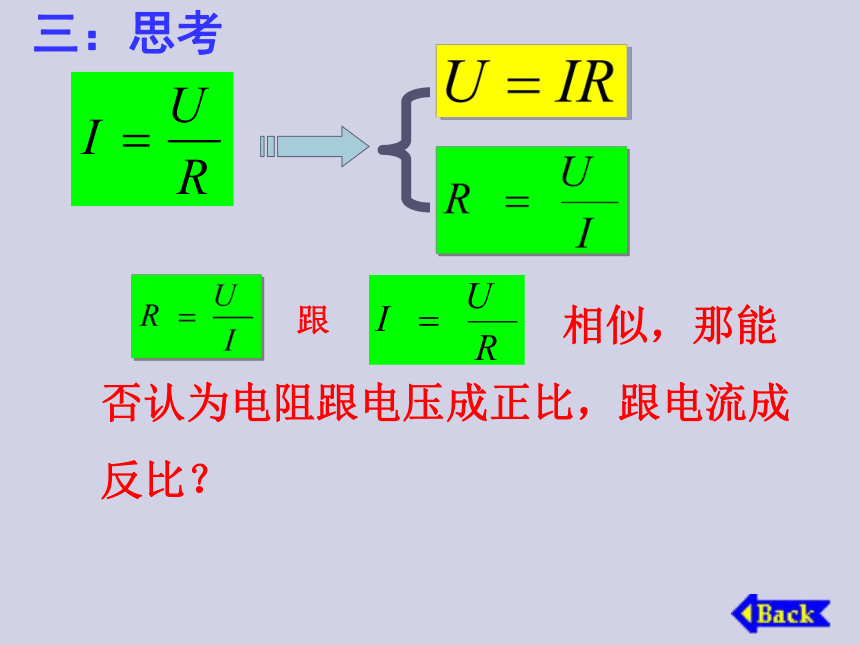

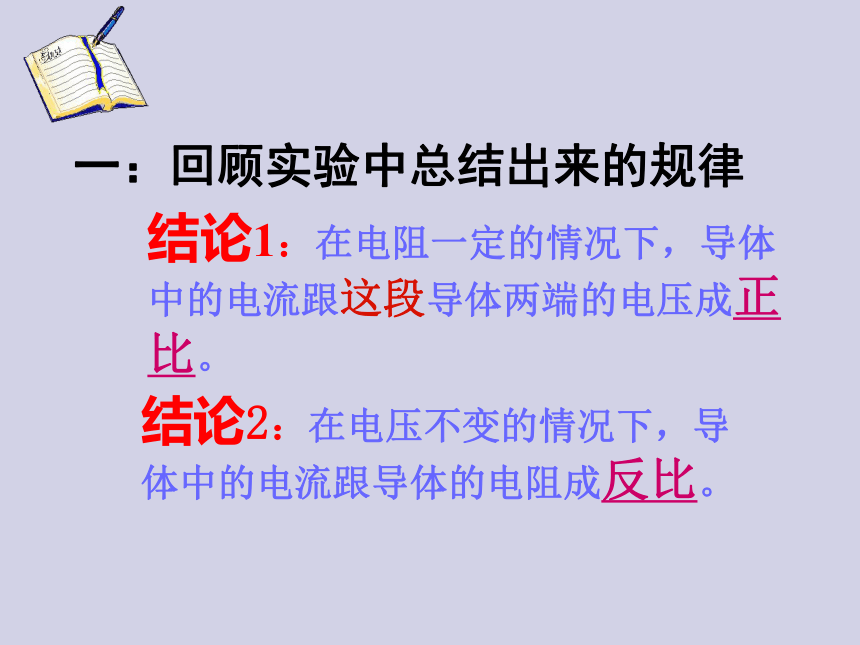

课件10张PPT。 欧姆定律结论1：在电阻一定的情况下，导体中的电流跟这段导体两端的电压成正比。结论2：在电压不变的情况下，导体中的电流跟导体的电阻成反比。一：回顾实验中总结出来的规律I电流安培（A）伏特（V）电压UR电阻欧姆（Ω）二欧姆定律：导体中的电流，跟导体两端的电压成正比，跟这段导体的电阻成反比。 相似，那能
否认为电阻跟电压成正比，跟电流成

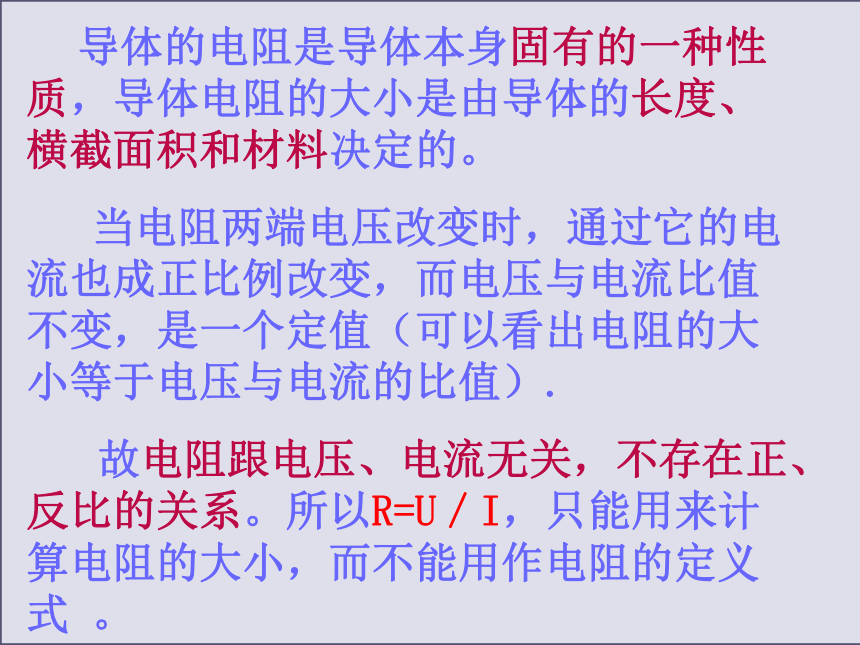

反比？ 三：思考跟 导体的电阻是导体本身固有的一种性质，导体电阻的大小是由导体的长度、横截面积和材料决定的。
当电阻两端电压改变时，通过它的电流也成正比例改变，而电压与电流比值不变，是一个定值（可以看出电阻的大小等于电压与电流的比值）.
故电阻跟电压、电流无关，不存在正、反比的关系。所以R=U／I，只能用来计算电阻的大小，而不能用作电阻的定义式 。 就 说 “电阻
跟电压成正比，跟电流成反比。”
（这个式子只表明电阻 R 的大小等
于U与 I 的比值）
所以不能因为例如：100.310010U/I3IU/I 车床照明灯的电压是36V，它正常工作时灯丝的电阻是30Ω。求通过灯丝的电流。R=30Ω I=？U=36V应用1.已知电压、电阻，求电流（1）列出已知条件和所求量解题步骤：（2）求解答：车床照明灯正常工作时，通过灯丝的电流约为1.2A.解：36V30Ω ==1.2A应用2：已知电阻、电流，求电压 在如图所示的电路中，调节滑动变阻器 R′，使灯泡正常发光，用电流表测得通过它的电流值是0.6A.已知该灯泡正常发光时的电阻是20Ω,求灯泡两端的电压。解：U=IR=0.6A×20Ω灯泡两端的电压是12V。=12V答：R=20ΩAR′I=0.6A .某同学用一只电流表和灯泡串联，测得它正常发光时的电流是200mA，再用电压表测得灯泡两端的电压是2.8V，试计算灯丝正常发光时的电阻值。应用3：已知电流、电压，求电阻AV答：灯丝正常发光时的电阻值为14Ω=14Ω解：200mA=0.2A
