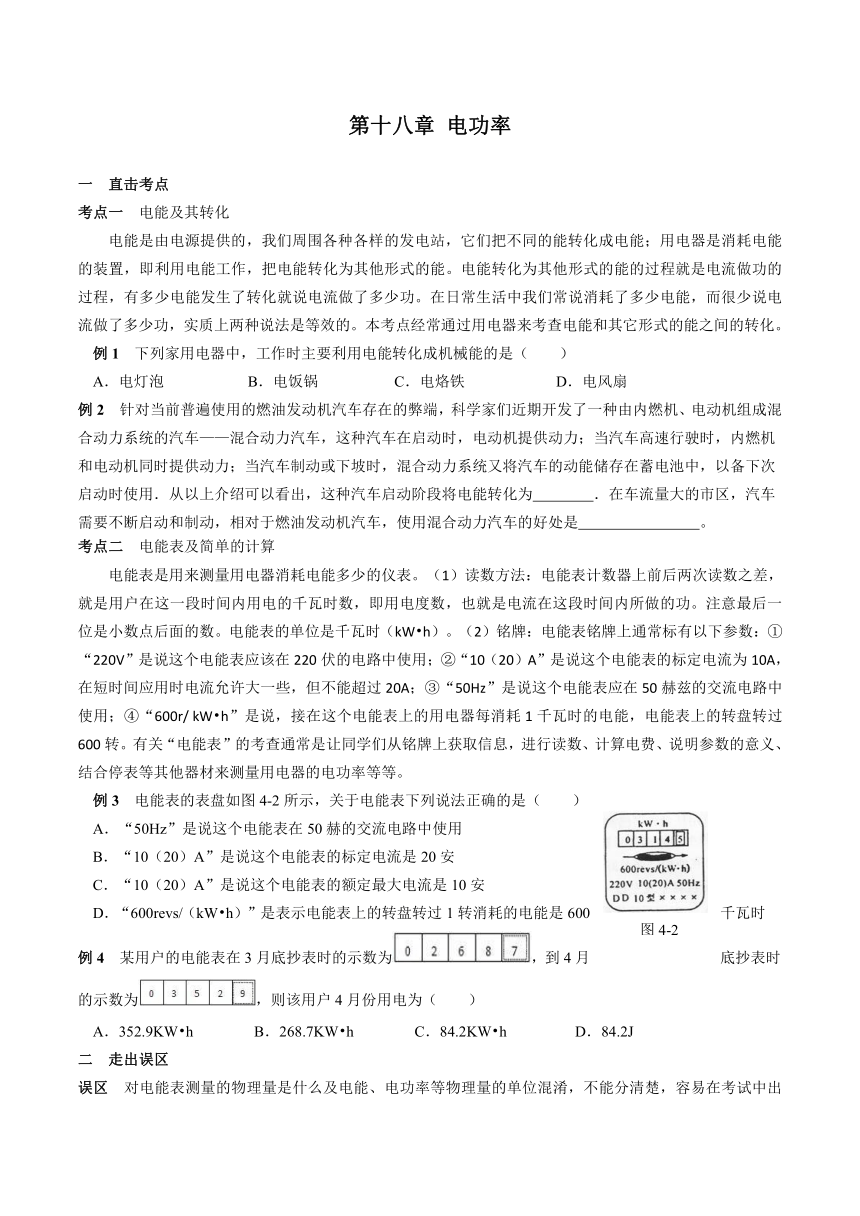

第十八章
电功率
一
直击考点
考点一
电能及其转化
电能是由电源提供的，我们周围各种各样的发
( http: / / www.21cnjy.com )电站，它们把不同的能转化成电能；用电器是消耗电能的装置，即利用电能工作，把电能转化为其他形式的能。电能转化为其他形式的能的过程就是电流做功的过程，有多少电能发生了转化就说电流做了多少功。在日常生活中我们常说消耗了多少电能，而很少说电流做了多少功，实质上两种说法是等效的。本考点经常通过用电器来考查电能和其它形式的能之间的转化。
例1
下列家用电器中，工作时主要利用电能转化成机械能的是（　　）
A．电灯泡
B．电饭锅
C．电烙铁
D．电风扇
例2
针对当前普遍使用的燃油发动机汽车存
( http: / / www.21cnjy.com )在的弊端，科学家们近期开发了一种由内燃机、电动机组成混合动力系统的汽车——混合动力汽车，这种汽车在启动时，电动机提供动力；当汽车高速行驶时，内燃机和电动机同时提供动力；当汽车制动或下坡时，混合动力系统又将汽车的动能储存在蓄电池中，以备下次启动时使用．从以上介绍可以看出，这种汽车启动阶段将电能转化为
．在车流量大的市区，汽车需要不断启动和制动，相对于燃油发动机汽车，使用混合动力汽车的好处是
。
考点二
电能表及简单的计算
电能表是用来测量用电器消耗电能多少的仪表。
( http: / / www.21cnjy.com )（1）读数方法：电能表计数器上前后两次读数之差，就是用户在这一段时间内用电的千瓦时数，即用电度数，也就是电流在这段时间内所做的功。注意最后一位是小数点后面的数。电能表的单位是千瓦时（kW h）。（2）铭牌：电能表铭牌上通常标有以下参数：①“220V”是说这个电能表应该在220伏的电路中使用；②“10（20）A”是说这个电能表的标定电流为10A，在短时间应用时电流允许大一些，但不能超过20A；③“50Hz”是说这个电能表应在50赫兹的交流电路中使用；④“600r/
kW h”是说，接在这个电能表上的用电器每消耗1千瓦时的电能，电能表上的转盘转过600转。有关“电能表”的考查通常是让同学们从铭牌上获取信息，进行读数、计算电费、说明参数的意义、结合停表等其他器材来测量用电器的电功率等等。
例3
电能表的表盘如图4-2所示，关于电能表下列说法正确的是（　　）
A．“50Hz”是说这个电能表在50赫的交流电路中使用
B．“10（20）A”是说这个电能表的标定电流是20安
C．“10（20）A”是说这个电能表的额定最大电流是10安
D．“600revs/（kW h）”是表示电能表上的转盘转过1转消耗的电能是600千瓦时
例4
某用户的电能表在3月底抄表时的示数为，到4月底抄表时的示数为，则该用户4月份用电为（　　）
A．352.9KW h
B．268.7KW h
C．84.2KW h
D．84.2J
二
走出误区
误区
对电能表测量的物理量是什么及电能、电功率等物理量的单位混淆，不能分清楚，容易在考试中出错。
例5
家用电能表所示数字的单位是（　　）
A．焦耳
B．千瓦
C．瓦特
D．千瓦时
二
电功率
直击考点
考点一
电功率的理解
电功率是描述消耗电能快慢的物理量，它是指用电器在1s内所消耗的电能。注意电能和电功率所描述的物理概念不同：电能是描述电流做功多少的物理量，而电功率是描述电流做功快慢的物理量。电功率不仅跟电流做功的多少有关，还跟做功的时间有关。电功率的国际单位是瓦特，简称瓦（W），常用单位还有千瓦（kW），注意千瓦时是电能的单位，此处不要混淆。中考试题往往围绕对电功率的概念的理解，对常用家用电器的铭牌、规格等知识来考查。主要以填空、选择、简答等题型出现，试题选材贴近实际生活或来自实际生活。
例1
以下家用电器正常工作时，电功率大约为1kW的是（　　）
A．微波炉
B．电冰箱
C．电风扇
D．电视机
例2
下列关于电功率的说法中正确的是（　　）
A．电功率是表示电流做功多少的物理量
B．电功率是表示电流做功效率高低的物理量
C．电功率是反映电流做功的快慢程度的物理量
D．电功率是反映电能转化为其他形式能的物理量
考点二
电功率的计算
本专题的电能、电功率计算是
( http: / / www.21cnjy.com )中考电学知识的重点考点，也是本专题乃至电学知识中的难点，因此必须掌握解题要领。电功率的内容中由于公式较多，所以需要掌握好电功率的公式及有关推导公式，会根据题目所提供的电路情况，合理选择电功率的公式来计算电功率。
电功率基本公式：P
=
UI
P
=
W/t
推导公式：P
=
I2R
P
=
U2/R
电能的基本公式：W
=
Pt
W
=UI
t
推导公式：W
=
I2Rt
W
=
t
中考试题往往围绕电功率与电压、电流的关系，并结合串、并联电路的特点等知识来考查。主要以填空、选择、计算等题型出现。
例3
小华用如图4-8所示的电路测
( http: / / www.21cnjy.com )小灯泡功率。电路中电源电压恒为4.5V，电压表的量程为O～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω
lA”，灯泡标有“2.5V
1.25W”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是
A．电流表示数的变化范围是O～0.5A
B．滑动变阻器的电阻允许调节的范围是2.5～20Ω
C．灯泡的最小功率是0.162W
D．该电路的最大功率是2.7W
例4

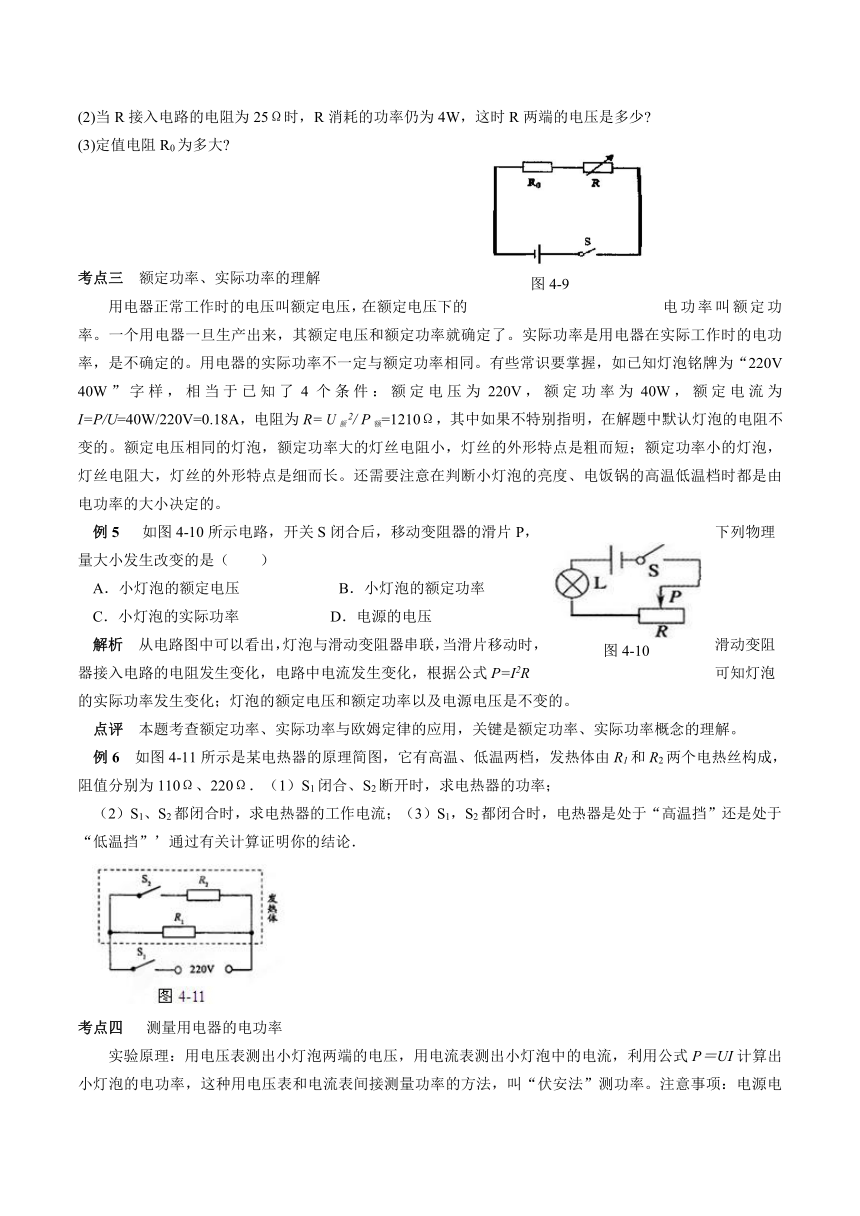

如图4-9所示的电路中，R0为定值电阻，R为电阻箱。
(1)当R接入电路的电阻为l6Ω时．R消耗的功率为4W，这时电路中的电流是多少
(2)当R接入电路的电阻为25Ω时，R消耗的功率仍为4W，这时R两端的电压是多少
(3)定值电阻R0为多大
考点三
额定功率、实际功率的理解
用电器正常工作时的电压叫额定电压，在额定电压下的电功率叫额定功率。一个用电器一旦生产出来，其额定电压和额定功率就确定了。实际功率是用电器在实际工作时的电功率，是不确定的。用电器的实际功率不一定与额定功率相同。有些常识要掌握，如已知灯泡铭牌为“220V
40W”字样，相当于已知了4个条件：额定电压为220V，额定功率为40W，额定电流为I=P/U=40W/220V=0.18A，电阻为R=
U额2/
P额=1210Ω，其中如果不特别指明，在解题中默认灯泡的电阻不变的。额定电压相同的灯泡，额定功率大的灯丝电阻小，灯丝的外形特点是粗而短；额定功率小的灯泡，灯丝电阻大，灯丝的外形特点是细而长。还需要注意在判断小灯泡的亮度、电饭锅的高温低温档时都是由电功率的大小决定的。
例5
如图4-10所示电路，开关S闭合后，移动变阻器的滑片P，下列物理量大小发生改变的是（　　）
A．小灯泡的额定电压
B．小灯泡的额定功率
C．小灯泡的实际功率
D．电源的电压
解析
从电路图中可以看出，灯泡与
( http: / / www.21cnjy.com )滑动变阻器串联，当滑片移动时，滑动变阻器接入电路的电阻发生变化，电路中电流发生变化，根据公式P=I2R可知灯泡的实际功率发生变化；灯泡的额定电压和额定功率以及电源电压是不变的。
点评
本题考查额定功率、实际功率与欧姆定律的应用，关键是额定功率、实际功率概念的理解。
例6
如图4-11所示是某电热器
( http: / / www.21cnjy.com )的原理简图，它有高温、低温两档，发热体由R1和R2两个电热丝构成，阻值分别为110Ω、220Ω．（1）S1闭合、S2断开时，求电热器的功率；
（2）S1、S2都闭合时，求电热器的工作电流
( http: / / www.21cnjy.com )；（3）S1，S2都闭合时，电热器是处于“高温挡”还是处于“低温挡”’通过有关计算证明你的结论．
( http: / / www.21cnjy.com / )
考点四
测量用电器的电功率
实验原理：用电压表测出小灯
( http: / / www.21cnjy.com )泡两端的电压，用电流表测出小灯泡中的电流，利用公式P＝UI计算出小灯泡的电功率，这种用电压表和电流表间接测量功率的方法，叫“伏安法”测功率。注意事项：电源电压应高于小灯泡的额定电压，灯泡的规格是选择电源电压的依据；滑动变阻器是为了让灯泡两端的电压高于、等于或低于其额定电压，以便在这三种情况下观察灯泡的发光情况，与“伏安法”测电阻中的滑动变阻器的作用不同；闭合开关前，滑动变阻器的滑片应处于阻值最大位置，起到保护电路的作用。
该实验是初中电学的重要实
( http: / / www.21cnjy.com )验，在历年中考中常常出现，所以同学们应引起足够重视。考查的重点围绕正确地测定小灯泡的额定功率、实际功率，实验中各器材的选择以及故障判断等，考查题型多以实验探究题为主，有一定的难度。
例7

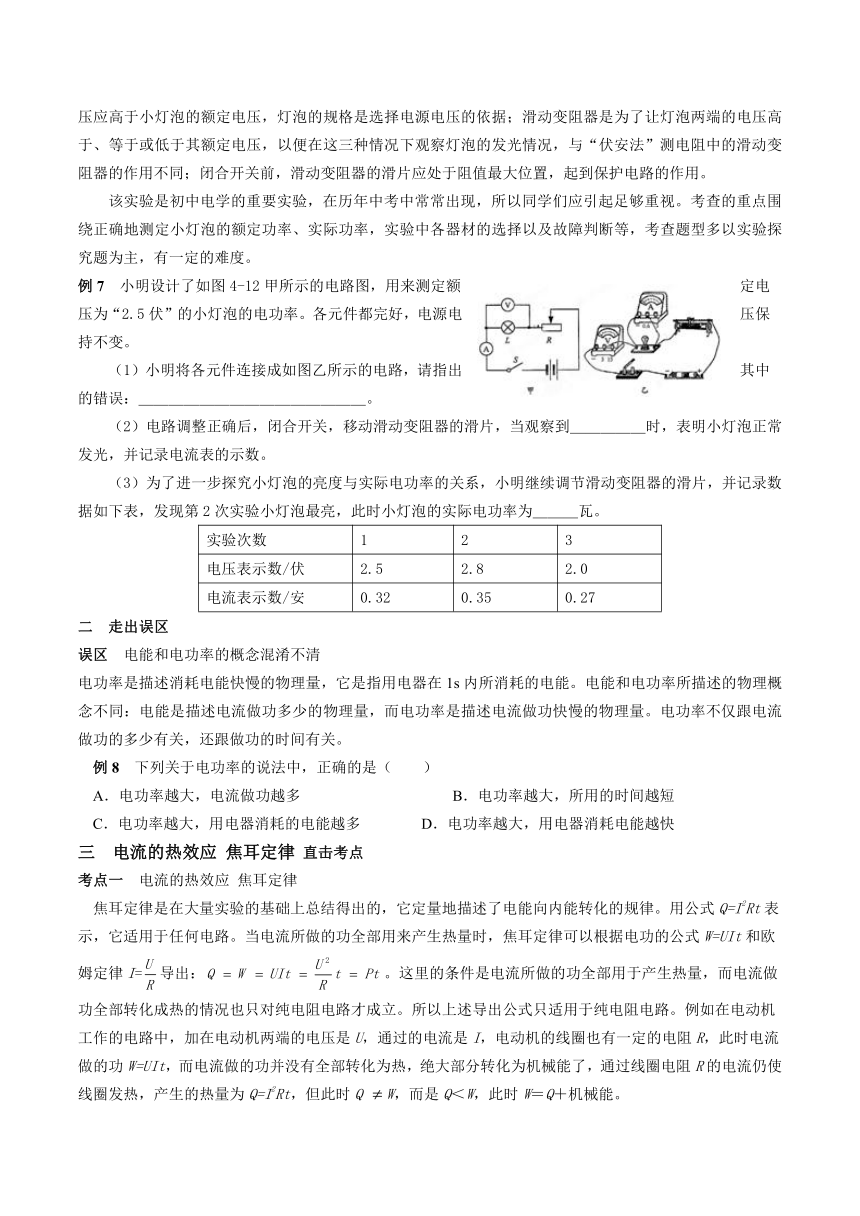

小明设计了如图4-12甲所示的电路图，用来测定额定电压为“2.5伏”的小灯泡的电功率。各元件都完好，电源电压保持不变。
（1）小明将各元件连接成如图乙所示的电路，请指出其中的错误：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
（2）电路调整正确后，闭合开关，移动滑动变阻器的滑片，当观察到＿＿＿＿＿时，表明小灯泡正常发光，并记录电流表的示数。
（3）为了进一步探究小灯泡的亮度与实际
( http: / / www.21cnjy.com )电功率的关系，小明继续调节滑动变阻器的滑片，并记录数据如下表，发现第2次实验小灯泡最亮，此时小灯泡的实际电功率为＿＿＿瓦。
实验次数
1
2
3
电压表示数/伏
2.5
2.8
2.0
电流表示数/安
0.32
0.35
0.27
二
走出误区
误区
电能和电功率的概念混淆不清
电功率是描述消耗电能快慢的物理量，它是
( http: / / www.21cnjy.com )指用电器在1s内所消耗的电能。电能和电功率所描述的物理概念不同：电能是描述电流做功多少的物理量，而电功率是描述电流做功快慢的物理量。电功率不仅跟电流做功的多少有关，还跟做功的时间有关。
例8
下列关于电功率的说法中，正确的是（　　）
A．电功率越大，电流做功越多
B．电功率越大，所用的时间越短
C．电功率越大，用电器消耗的电能越多
D．电功率越大，用电器消耗电能越快
三
电流的热效应
焦耳定律
直击考点
考点一
电流的热效应
焦耳定律
焦耳定律是在大量实验的基础上总结得出的，它定量地描述了电能向内能转化的规律。用公式Q=I2Rt表示，它适用于任何电路。当电流所做的功全部用来产生热量时，焦耳定律可以根据电功的公式W=UIt和欧姆定律I=导出：。这里的条件是电流所做的功全部用于产生热量，而电流做功全部转化成热的情况也只对纯电阻电路才成立。所以上述导出公式只适用于纯电阻电路。例如在电动机工作的电路中，加在电动机两端的电压是U，通过的电流是I，电动机的线圈也有一定的电阻R，此时电流做的功W=UIt，而电流做的功并没有全部转化为热，绝大部分转化为机械能了，通过线圈电阻R的电流仍使线圈发热，产生的热量为Q=I2Rt，但此时Q
W，而是Q＜W，此时W＝Q＋机械能。

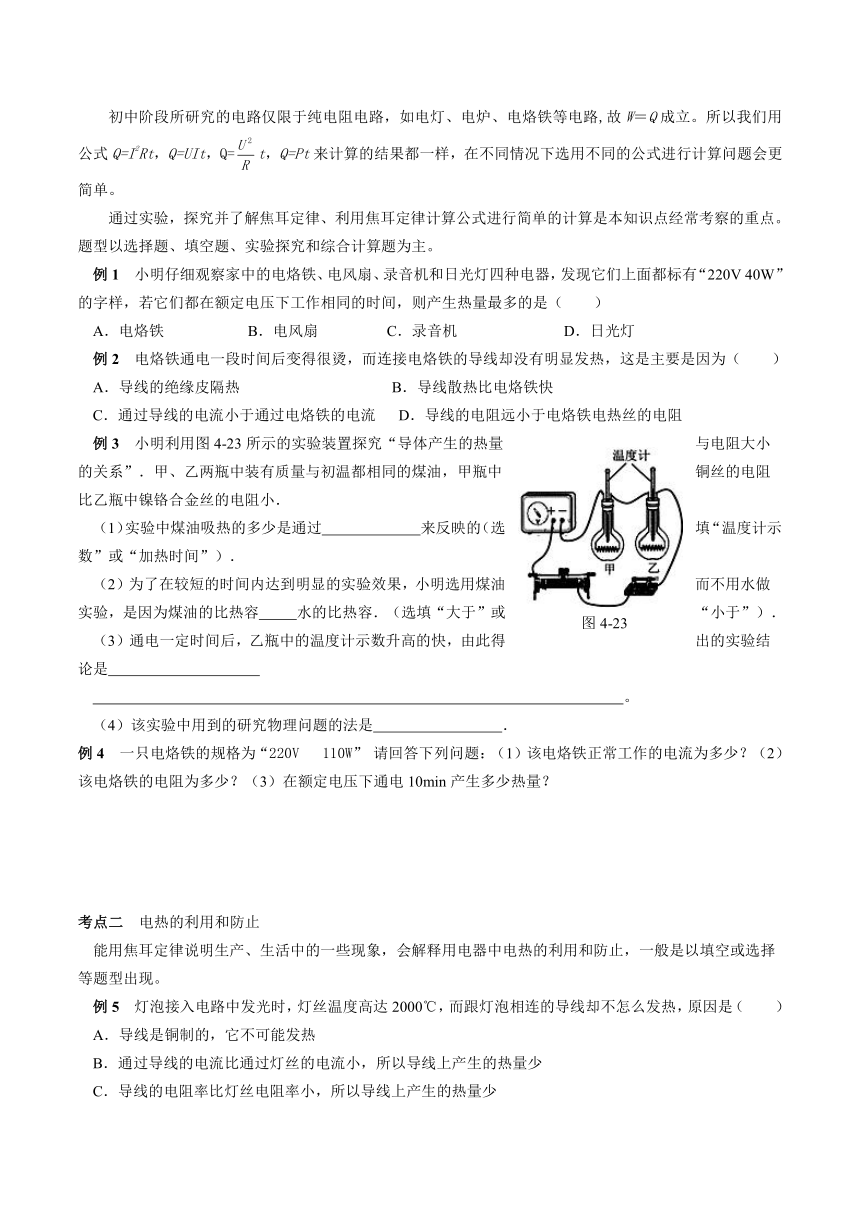

初中阶段所研究的电路仅限于纯电阻电路，如电灯、电炉、电烙铁等电路,故W＝Q成立。所以我们用公式Q=I2Rt，Q=UIt，Q=t，Q=Pt来计算的结果都一样，在不同情况下选用不同的公式进行计算问题会更简单。
通过实验，探究并了解焦耳定律、利用焦耳定律计算公式进行简单的计算是本知识点经常考察的重点。题型以选择题、填空题、实验探究和综合计算题为主。
例1
小明仔细观察家中的电烙铁、
( http: / / www.21cnjy.com )电风扇、录音机和日光灯四种电器，发现它们上面都标有“220V
40W”的字样，若它们都在额定电压下工作相同的时间，则产生热量最多的是（　　）
A．电烙铁
B．电风扇
C．录音机
D．日光灯
例2
电烙铁通电一段时间后变得很烫，而连接电烙铁的导线却没有明显发热，这是主要是因为（　　）
A．导线的绝缘皮隔热
B．导线散热比电烙铁快
C．通过导线的电流小于通过电烙铁的电流
D．导线的电阻远小于电烙铁电热丝的电阻
例3
小明利用图4-23所示的实验装置
( http: / / www.21cnjy.com )探究“导体产生的热量与电阻大小的关系”．甲、乙两瓶中装有质量与初温都相同的煤油，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小．
（1）实验中煤油吸热的多少是通过
来反映的（选填“温度计示数”或“加热时间”）．
（2）为了在较短的时间内达到明显的实
( http: / / www.21cnjy.com )验效果，小明选用煤油而不用水做实验，是因为煤油的比热容
水的比热容．（选填“大于”或“小于”）．
（3）通电一定时间后，乙瓶中的温度计示数升高的快，由此得出的实验结论是
。
（4）该实验中用到的研究物理问题的法是
．
例4
一只电烙铁的规格为“2
( http: / / www.21cnjy.com )20V
110W”
请回答下列问题：（1）该电烙铁正常工作的电流为多少？（2）该电烙铁的电阻为多少？（3）在额定电压下通电10min产生多少热量？
考点二
电热的利用和防止
能用焦耳定律说明生产、生活中的一些现象，会解释用电器中电热的利用和防止，一般是以填空或选择等题型出现。
例5
灯泡接入电路中发光时，灯丝温度高达2000℃，而跟灯泡相连的导线却不怎么发热，原因是（　　）
A．导线是铜制的，它不可能发热
B．通过导线的电流比通过灯丝的电流小，所以导线上产生的热量少
C．导线的电阻率比灯丝电阻率小，所以导线上产生的热量少
D．电线上的铜丝很细，所以导线上产生的热量少
例6
下列例子中，能防止电热危害的是（　　）
A．供取暖用的电褥子
B．高空飞行员所穿衣服里的电热保温装置
C．收音机、电视机的机壳上有许多小孔
D．孵化家禽的电热孵卵机
二
走出误区
误区
焦耳定律和电功率推导公式的适用条件
在纯电阻电路如电灯、电炉、电烙铁等电路中，W＝Q成立，所以除基本公式外，用欧姆定律得出的推导公式（如W=t
、W=I2Rt等）
也都能使用；但如在电动机工作的电路中，电流做的功W=UIt并没有全部转化为热，绝大部分转化为机械能了，Q
W，此时用欧姆定律得出的推导公式不再成立。
例7
在计算电动机工作时所消耗的电功率
( http: / / www.21cnjy.com )时，小杰和小施产生了不同意见．小杰利用公式P=UI计算电动机所消耗的电功率，小施利用P=I2R来计算电动机所消耗的电功率．（已知：电动机线圈电阻为R，电动机工作时两端的电压为U，通过电动机的电流强度为I）
（1）请你判断这两位同学计算电动机所消耗的
( http: / / www.21cnjy.com )电功率的方法是否正确，并说明理由．（2）求这台电动机在时间t内，电动机线圈产生的热量．（3）求电动机在时间t内所做的机械功．
一、选择题
1．如图甲所示，R1的阻值是20
Ω，滑动变阻器R2消耗的功率P与其电阻R2的关系图像如图乙所示，则R2消耗的最大功率是（
）
A．0.45
W
B．0.50
W
C．0.80
W
D．0.90
W
2．一只电阻两端的电压由3
( http: / / www.21cnjy.com )V增大到4
V时，通过该电阻的电流增加了0.25
A，则该电阻消耗的电功率增加了（
）
A．0.25
W
B．1.75
W
C．0.75
W
D．1
W
3．电源电压为3
V保持不变，把标有“3
V　3
W”的灯L1和标有“3
V　1.5
W”的灯L2按如图的方式连接，开关S闭合后，下列说法中正确的是（
）
A．灯L1消耗的实际功率是3
W
B．灯L2消耗的实际功率是1.5
W
C．两灯消耗的总功率是1
W
D．电压表的示数与电源电压之比是1∶2
第3题图
　第4题图
4．如图所示，电源电压为6
V，定值电阻R＝20
Ω，在S闭合的情况下，下列说法正确的是（
）
A．在a、b两点间接入一个合适的电压表时，电压表有明显示数
B．不能在a、b两点间接入一个电流表
C．在a、b两点间接入一个“3
V　0.5
A”的小灯泡，小灯泡能正常发光
D．在a、b两点间接入一个10
Ω的电阻，电路消耗的电功率为2
W
5．(多选)图甲所示的电路中，R1为定
( http: / / www.21cnjy.com )值电阻，R2为滑动变阻器，电源电压为3
V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示，下列判断正确的是（
）
A．R1的电阻为5
Ω
B．滑动变阻器的最大电阻为10
Ω
C．电路消耗的最大总功率为1.8
W
D．电路消耗的最小总功率为1
W
6．小红同学家的电冰箱正常工作时电流大约是1
A，则它正常工作10
h所消耗的电能是（
）
A．2
200
J
B．1.32×105
J
C．7.92×105
J
D．7.92×106
J
7．小夏将n个“3
V　0.3
W”的
( http: / / www.21cnjy.com )小灯泡，按照甲、乙两种连接方式分别接入电压为U的电路中(如图所示)，通过分别调节滑动变阻器R1和R2，使所有灯泡均正常发光．则甲、乙两电路中的总电流与总功率的关系正确的是（
）
A．I甲＝I乙
B．I甲＝I乙
C．P甲＝nP乙
D．P甲＝n2P乙
8．用两只电流表按图示实验电路探究“电功率与电流的关系”，下列说法不正确的是（
）
A．小灯泡电功率的大小是通过灯泡两端的亮度来判断的
B．将小灯泡并联是为了控制灯泡两端电压相同
C．选用的两只小灯泡规格必须相同
D．将其中一只电流表移接到干路上也可以完成实验
9．甲、乙两个灯泡的铭牌分别是“PZ220－25”“PZ220－100”，关于这两个灯泡的描述正确的是（
）
A．甲灯的灯丝粗，电阻大
B．甲灯的灯丝细，电阻大
C．乙灯的灯丝细，电阻小
D．乙灯的灯丝粗，电阻大
10．灯泡L1、L2分别标有“10
V　
( http: / / www.21cnjy.com )10
W”和“9
V　5.4
W”的字样，若将它们串联使用时，电路两端允许加的最大电压值是（
）
A．10
V
B．9
V
C．15
V
D．19
V
11．如图甲所示，额定电压为6
V的灯泡L与
( http: / / www.21cnjy.com )滑动变阻器R串联接入电路，电源电压一定．滑动变阻器的滑片从最右端滑到最左端时，灯泡L的I－U图像如图乙所示，以下说法正确的是（
）
A．灯泡正常发光时的电流为0.5
A
B．灯泡两端的电压为3
V时，它消耗的电功率为1.5
W
C．灯泡正常发光时，滑动变阻器接入电路的阻值为3
Ω
D．当滑动变阻器接入电路的阻值为2.5
Ω时，灯泡消耗的电功率为3.2
W，此时灯丝的阻值为5
Ω
二、填空题
12．如图所示，小王家的电能表表盘上
( http: / / www.21cnjy.com )标有“600
r/(kW·h)”字样，他将电视机单独接在该电能表上正常工作30
min，电能表上的转盘转过60转，该电视机在这段时间内消耗的电能为________kW·h；小王家同时工作的用电器总功率不得超过________W.
第7题图
　
第8题图
13．如图所示的电路，电源电压保持不变
( http: / / www.21cnjy.com )，R1的阻值为15
Ω，只闭合开关S，电流表的示数为0.2
A；再闭合开关S1，电流表的示数变为0.5
A，则此时电路的总功率为________W，R2的阻值是________Ω.
14．家庭中使用的电灯、电冰箱等用电器的
( http: / / www.21cnjy.com )正常工作电压为________V；某小区居民在参加“地球一小时”活动中，自觉将总功率为2
000千瓦的用电器停止工作1小时，可节约用电________千瓦·时．
15．甲、乙两灯的额定电压均为9
( http: / / www.21cnjy.com )V，测得两灯电流与电压变化的关系图像如图所示，当把两灯并联在4
V电源上时，甲的电阻是________Ω，电路消耗的总功率为________W.
16．某市居民生活用电电价是每度电0
( http: / / www.21cnjy.com ).5元，小新家5月初和5月底电能表的示数如图所示，则小新家5月份电费为________元．小新家某用电器单独工作3
min，电能表转动6圈，则该用电器的实际功率为________W.
第6题图
第7题图
17．如图所示电路中，电源电压恒定，滑
( http: / / www.21cnjy.com )动变阻器R2的滑片滑到a端时，电阻R1消耗的功率为7.2
W；滑到b端时，电阻R1消耗的功率为0.8
W，此时电压表示数为4
V．则电源电压为________V，滑片在b端时电流表的示数为________A.
18．如图1所示，电源电压一
( http: / / www.21cnjy.com )定，闭合开关S，滑动变阻器滑片P从最上端滑至最下端的过程中，电流表示数I与滑动变阻器接入电路的阻值R之间的关系如图2所示．已知定值电阻R0＝20
Ω.则电源电压U＝________V．图2中坐标值I1＝________A．当电流表示数I＝0.4
A时，R0与R消耗的电功率之比为________．
三、实验探究题
19．小红同学在“测小灯泡额定功率”的实验中，电源电压为3
V，小灯泡的额定电压为2.5
V.
(1)她在连接如图甲所示电路时，导线M的另一端应接在电压表________(填“3”或“15”)V接线柱上．
(2)闭合开关前，应将滑动变阻器的滑片P移到________(填“a”或“b”)端．
(3)在实验过程中，她根据
( http: / / www.21cnjy.com )实验数据绘制了如图乙所示的I－U图像，根据图像可知，当电流表示数如图丙所示时，小灯泡的电阻是________Ω.小灯泡的额定功率是________W.
20．海右中学到产品质量监督部门参加社会实践活动，碰到技术员正在处理一批假冒的“名牌”小灯泡．小明被安排用如图所示的器材检测这些小灯泡的质量是否合格．小明一看，检测器材跟平时在学校做实验用的器材差不多；再看那些小灯泡，做工明显粗糙，尽管标注得有点模糊，但依稀还能辨认出“2.5
V　0.3
A”的字样．
(1)如图已画出了小明连接检测小灯泡的实物电路的一部分，请用笔画线代替导线帮助小明完成该实物电路的连接．
(2)小明连接好检测电路后，对其中一只小灯泡进行检测，得到了下表中的检测数据．
电压/V
0.5
1.0
1.5
2.0
2.5
2.7
电流/A
0.22
0.25
0.28
0.30
0.32
/
亮度
微亮→较亮→亮→很亮
烧坏
由这些数据可以看出：小灯泡在标注电压下工作时，通过它的实际电流比标注电流要________．
(3)如果小灯泡生产厂家制作灯丝的原材料质量是合格的，则造成这一问题的根本原因是________．
四、计算题
21．在如图所示的电路中，电源电压保持不变
( http: / / www.21cnjy.com )，灯泡L2标有“24
V　12
W”．开关S1闭合、S2断开时，电流表的示数为1
A，电压表的示数为12
V，灯泡L1正常发光，不考虑温度对灯泡灯丝电阻的影响．求：
(1)灯泡L1的额定功率；
(2)在10
s内，灯泡正常L2正常发光时消耗的电能；
(3)灯泡L2的电阻；
(4)当开关S1、S2都闭合时，求电流表的示数和灯泡L2的实际功率．
22．有两只灯泡，A灯泡“6
V　6
W”、B灯泡“6
V　3
W”，A和B中电流随两端电压变化关系的图像如图甲所示．
(1)将A、B并联接在6
V电源两端，求1
min内电路消耗的电能；
(2)将A、B串联接在某电源两端，使B灯恰好正常发光，求此时A灯电阻；
(3)将A与一个滑动变阻器(50
Ω　2
A
( http: / / www.21cnjy.com ))串联接在6
V电源两端，如图乙所示．调节滑动变阻器，当滑动变阻器的功率和A灯功率相等时，求滑动变阻器的功率．
23．小明家买了一台全自动豆浆机，其部分技术
( http: / / www.21cnjy.com )参数如下表，豆浆机的核心部件是机头，它的中间部位是一个带动刀片旋转的电动机，用来将原料粉碎打浆，外部是一个环状加热管(电热丝)，用来对豆浆加热(如图甲是豆浆机的机械结构图)．制作豆浆的过程是加热－打浆－加热－打浆－加热，加热和打浆交替进行．图乙是该豆浆机做好一次豆浆的P－t图像，请根据以上信息解答下列问题：
型号
SYL－624
额定电压
220
V
频率
50
Hz
电动机功率
110
W
加热功率
1
210
W
容量
1
000
mL
(1)豆浆机正常打浆时，通过电动机的电流是多少？
(2)豆浆机正常加热时，加热管电阻丝的阻值是多少？
(3)豆浆机做好一次豆浆，消耗的总电能是多少？
第十八章
电功率答案
一
例1答案D
例
2答案
( http: / / www.21cnjy.com )
机械能
节省燃料的消耗（降低废气排放、保护环境、节省能源）
例
3答案
A
例
4
答案C
例
5答案D
二
例1答案
A
例
2
答案
( http: / / www.21cnjy.com )C
例
3答案
C
例
4
解析
（1）由P＝I2R可得，当R接入电路的电阻为l6Ω时，电路中的电流I1＝
eq
\R(
,
)
＝
eq
\R(
,
)
＝0.5A
（2）由P＝可知，当R接入电路的电阻为25Ω时，R两端的电压
( http: / / www.21cnjy.com / )
例
5答案答案
C
例
6
答案
( http: / / www.21cnjy.com / )
例
7答案
( http: / / www.21cnjy.com / )
例
8
答案
D
光越亮。（6）还可以利用此实验装置来测灯泡的电阻，来探究电流与电压，电流与电阻的关系。期正常发光时的电阻为
。
三
例1答案
A
例
2
答案D
例
4
答案答案
（1）电烙铁正常工作的电流
I＝＝＝0.5Ａ
（2）电烙铁的电阻R=
==440Ω
或
（3）产生热量Q=W=Pt=110W×10×60s=6.6×104J
例
5答案
C
例
6
答案
C
例
( http: / / www.21cnjy.com )
7答案（1）小杰正确，小施不正确，因为P=I2R只是线圈的发热功率，而电动机正常工作时消耗的电能没有全部转化为电能，有一部分转化成了内能，所以利用P=I2R来计算电动机所消耗的电功率是错误的．（2）这台电动机在时间t内，电动机线圈产生的热量Q=I2Rt．（3）电动机在时间t内所做的机械功W=W电－Q=UIt－I2Rt．
第十八章
电功率答案
1.A　2.B　3.C　4.A　5.ABC　6.D　7.C　8.C　9.B　10.C　11.D　12.0.1　2
200　
13.1.5　10　14.220　2
000　15.8　3.2　
16.60　40　
17.6　0.4　18.12　0.2　2∶1　
19.(1)3　(2)b　(3)7.5　0.625　20.(1)
　
大　(3)温度　
21、(1)开关S1闭合、S2断开时，电路中只有L1，灯泡L1正常发光，
则U额1＝U＝12
V，I额1＝I1＝1
A，
则其额定电功率为P额1＝U额1I额1＝12
V×1
A＝12
W；
L2正常发光时功率为12
W，由公式P＝变形可得：W＝P额2t＝12
W×10
s＝120
J；
灯泡L2的电阻R2＝eq
\f(U,P额2)＝＝48
Ω；
当开关S1、S2都闭合时，两灯泡并联，此时通过L1的电流仍为1
A，
通过L2的电流I2＝＝＝0.25
A，
所以电流表的示数为I＝I1＋I2＝1
A＋0.25
A＝1.25
A，
L2的实际功率P2＝UI2＝12
V×0.25
A＝3
W.
(1)A、B并联接在6
V电源两端，都正常发光，
由公式P＝变形得1
min内电路消耗的电能：W总＝P总t＝(6
W＋3
W)×60
s＝540
J；
A、B串联接在某电源两端，使B灯恰好正常发光，
所以电路中的电流为IA＝IB＝＝＝0.5
A，
由图像得此时UA＝2
V，所以RA＝＝＝4
Ω
当A与滑动变阻器串联接在6
V电源两端时，两者电流相等，
根据公式P＝I2R，当RA＝R变时功率相等，
由公式U＝IR可知UA′＝U变＝×6
V＝3
V，
由图像得IA′＝0.7
A，所以滑动变阻器的功率：P＝PA＝UA′IA′＝3
V×0.7
A＝2.1
W．　
(1)由P＝UI可得，豆浆机正常打浆时的电流：I1＝＝＝0.5
A；
由P＝可得，豆浆机正常加热时加热管电阻丝的电阻：R＝＝＝40
Ω；
由乙图可知：加热时间t2＝9
min＝540
s，电动机工作时间t1＝2
min＝120
s，
加热消耗的电能：W2＝P2t2＝1
210
W×540
s＝6.534×105
J，
电动机工作消耗的电能：W1＝P1t1＝110
W×120
s＝1.32×104
J，
豆浆机正常工作做一次豆浆总共消耗的电能：W＝W1＋W2
＝1.32×104
J＋6.534×105
J＝6.666×105
J.
图4-2
图4-8
图4-9
图4-10
图4-23
