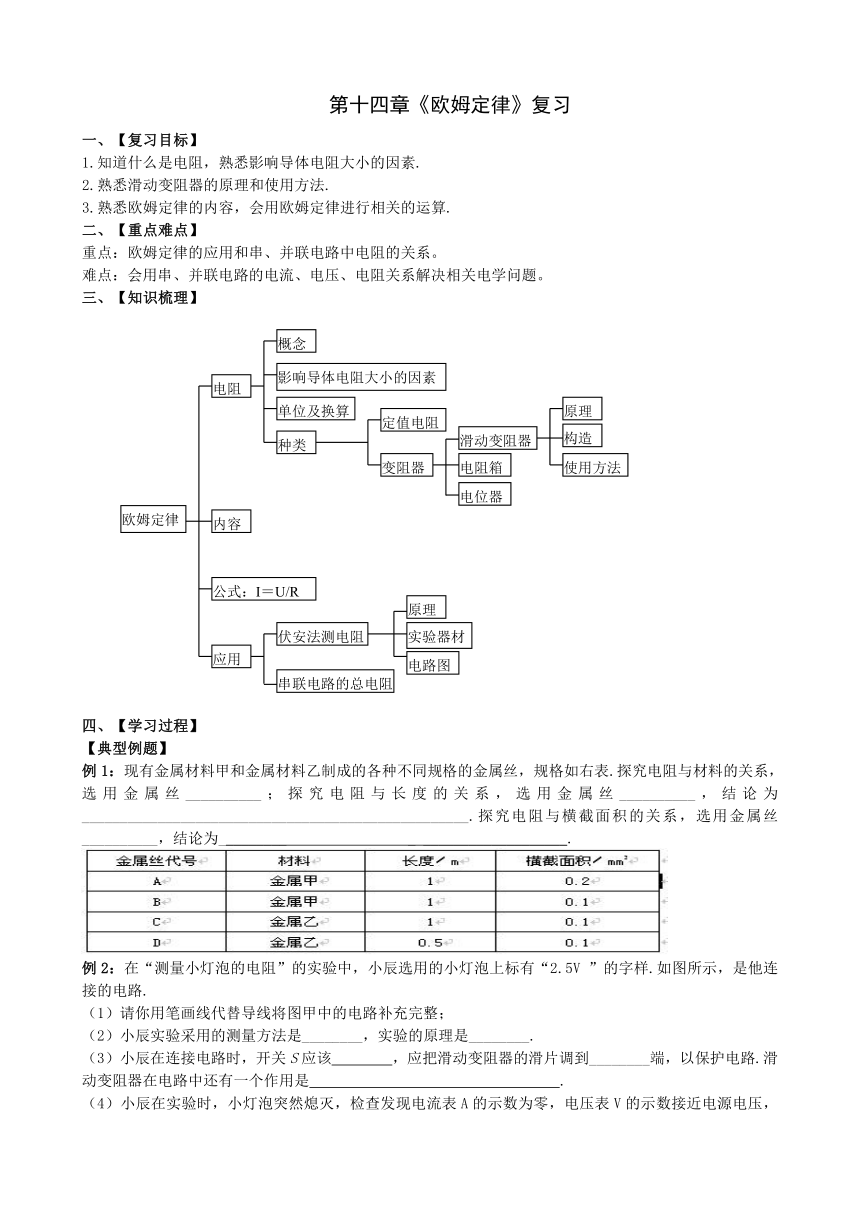

第十四章《欧姆定律》复习
一、【复习目标】
1.知道什么是电阻，熟悉影响导体电阻大小的因素.
2.熟悉滑动变阻器的原理和使用方法.
3.熟悉欧姆定律的内容，会用欧姆定律进行相关的运算.
二、【重点难点】
重点：欧姆定律的应用和串、并联电路中电阻的关系。
难点：会用串、并联电路的电流、电压、电阻关系解决相关电学问题。
三、【知识梳理】
四、【学习过程】
【典型例题】
例1：现有金属材料甲和金属材料乙制成的各种不同规格的金属丝，规格如右表.探究电阻与材料的关系，选用金属丝__________；探究电阻与长度的关系，选用金属丝__________，结论为___________________________________________________.探究电阻与横截面积的关系，选用金属丝__________，结论为_________
_
___________________.
例2：在“测量小灯泡的电阻”的实验中，小辰选用的小灯泡上标有“2.5V
”的字样.如图所示，是他连接的电路.
（1）请你用笔画线代替导线将图甲中的电路补充完整；
（2）小辰实验采用的测量方法是________，实验的原理是________.
小辰在连接电路时，开关S应该
，应把滑动变阻器的滑片调到________端，以保护电路.滑动变阻器在电路中还有一个作用是
.
（4）小辰在实验时，小灯泡突然熄灭，检查发现电流表A的示数为零，电压表V的示数接近电源电压，请你帮小辰分析电路的故障可能是：
.
（5）当电压表的示数为2.5V时，电流表的示数如图乙所示，小灯泡的电阻是_____Ω；
（6）小辰移动滑片又测量了两次数据后发现，三次测得的灯泡的电阻相差较大，与其他同学交流也是同样的情况，由此总结得出：当灯泡两端的电压增大时，通过灯泡的电流增大，灯泡的亮度_______（选填“变亮”或“变暗”），灯泡的电阻_____________.，产生这一现象的原因是______________________.
例3：在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示.则由图可知，元件A的电阻为
Ω,B的电阻为
Ω；将A和B并联后接在电压为2V的电源两端，则通过A和B的总电流是
A，将A和B串联后接在电压为3V的电源两端，则A的电功率是
W.
例4：如图所示，电源电压不变，R1=6Ω，R2=4Ω．
(1)当开关S1闭合，S2、S3断开时，电流表的示数为0.6A，求电路总电阻和电源电压.
(2)当开关S1、S2和S3都闭合时，电流表示数为l.5A，灯泡正常发光，求此时通过R1的电流和灯泡的电阻.
例5：如图所示电路中，电源电压为10V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值是30Ω，则当滑片P在滑动变阻器上滑动时，电流表、电压表上示数变化的最大范围分别是（
）
A．0.2A—0.5A，0V—6V
B．0.2A—0.3A，0V—6V
C．0.2A—0.5A，4V—10V
D．0.2A—0.5A，4V—6V
五、【当堂反馈】
1.有两条粗细相同的铜线，长度分别为1.0m
和0.5m，_______的电阻大.两条长度相同的镍铬合金线，横截面积分别为0.4cm2和8×10-4
m2,_____的电阻小.
2.某高速公路收费站对过往的超载货车实施计重收费，小明同学结合所学的物理知识设计了如图所示的称重表原理图，对于小明同学的设计你认为(
)
A．此设计可行，称重表由电流表改装
B．此设计可行，称重表由电压表改装
C．此设计不可行，当车辆越重时电路中电流越小
D．此设计不可行，电路中的R1没有作用
3.当电阻两端的电压由8V变为10V时，通过电阻的电流增加了0.1A，该电阻的阻值为
Ω；若它两端电压变为0V，则该电阻中电流为
A，此时电阻为
Ω.
4.通过A、B两个电路元件的电流与其两端电压的关系如图所示．将A、B串联后接入电路，当通过A的电流为0.2A时，A和B两端的总电压是
V；将A、B并联后接入电路，当通过B的电流为0.2A时，A两端的电压是
V．
5.如图所示是某实验小组在“测量小灯泡的电阻”实验中设计的电路图，所用小灯泡标有“2.5V”字样.
（1）该实验的原理是
.
（2）该组同学连接好电路的最后一根导线时，小灯泡立刻发出微弱的光亮.导致上述现象的不规范操作是
.
（3）若某次测量时电压表的示数为2V，电流表的示数如图所示，则电流表的示数为
A，此时灯泡的电阻为
Ω.接着用这个电路测小灯泡的额定功率，滑片应向
(选填“左”或“右”）移动.
（4）该组同学分别记录三组电压和电流值，通过计算发现灯丝电阻是不同的，他们还了解到其他组同学也得到类似的结果.出现这种结果的原因是
.
概念
单位及换算
欧姆定律
公式：I＝U/R
影响导体电阻大小的因素
电阻
原理
定值电阻
电阻箱
种类
电位器
内容
滑动变阻器
变阻器
伏安法测电阻
构造
原理
串联电路的总电阻
电路图
使用方法
应用
实验器材
一、【复习目标】
1.知道什么是电阻，熟悉影响导体电阻大小的因素.
2.熟悉滑动变阻器的原理和使用方法.
3.熟悉欧姆定律的内容，会用欧姆定律进行相关的运算.
二、【重点难点】
重点：欧姆定律的应用和串、并联电路中电阻的关系。
难点：会用串、并联电路的电流、电压、电阻关系解决相关电学问题。
三、【知识梳理】
四、【学习过程】
【典型例题】
例1：现有金属材料甲和金属材料乙制成的各种不同规格的金属丝，规格如右表.探究电阻与材料的关系，选用金属丝__________；探究电阻与长度的关系，选用金属丝__________，结论为___________________________________________________.探究电阻与横截面积的关系，选用金属丝__________，结论为_________
_
___________________.
例2：在“测量小灯泡的电阻”的实验中，小辰选用的小灯泡上标有“2.5V
”的字样.如图所示，是他连接的电路.
（1）请你用笔画线代替导线将图甲中的电路补充完整；
（2）小辰实验采用的测量方法是________，实验的原理是________.
小辰在连接电路时，开关S应该
，应把滑动变阻器的滑片调到________端，以保护电路.滑动变阻器在电路中还有一个作用是
.
（4）小辰在实验时，小灯泡突然熄灭，检查发现电流表A的示数为零，电压表V的示数接近电源电压，请你帮小辰分析电路的故障可能是：
.
（5）当电压表的示数为2.5V时，电流表的示数如图乙所示，小灯泡的电阻是_____Ω；
（6）小辰移动滑片又测量了两次数据后发现，三次测得的灯泡的电阻相差较大，与其他同学交流也是同样的情况，由此总结得出：当灯泡两端的电压增大时，通过灯泡的电流增大，灯泡的亮度_______（选填“变亮”或“变暗”），灯泡的电阻_____________.，产生这一现象的原因是______________________.
例3：在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示.则由图可知，元件A的电阻为
Ω,B的电阻为
Ω；将A和B并联后接在电压为2V的电源两端，则通过A和B的总电流是
A，将A和B串联后接在电压为3V的电源两端，则A的电功率是
W.
例4：如图所示，电源电压不变，R1=6Ω，R2=4Ω．
(1)当开关S1闭合，S2、S3断开时，电流表的示数为0.6A，求电路总电阻和电源电压.
(2)当开关S1、S2和S3都闭合时，电流表示数为l.5A，灯泡正常发光，求此时通过R1的电流和灯泡的电阻.
例5：如图所示电路中，电源电压为10V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值是30Ω，则当滑片P在滑动变阻器上滑动时，电流表、电压表上示数变化的最大范围分别是（
）
A．0.2A—0.5A，0V—6V
B．0.2A—0.3A，0V—6V
C．0.2A—0.5A，4V—10V
D．0.2A—0.5A，4V—6V
五、【当堂反馈】
1.有两条粗细相同的铜线，长度分别为1.0m
和0.5m，_______的电阻大.两条长度相同的镍铬合金线，横截面积分别为0.4cm2和8×10-4
m2,_____的电阻小.
2.某高速公路收费站对过往的超载货车实施计重收费，小明同学结合所学的物理知识设计了如图所示的称重表原理图，对于小明同学的设计你认为(
)
A．此设计可行，称重表由电流表改装
B．此设计可行，称重表由电压表改装
C．此设计不可行，当车辆越重时电路中电流越小
D．此设计不可行，电路中的R1没有作用
3.当电阻两端的电压由8V变为10V时，通过电阻的电流增加了0.1A，该电阻的阻值为
Ω；若它两端电压变为0V，则该电阻中电流为
A，此时电阻为
Ω.
4.通过A、B两个电路元件的电流与其两端电压的关系如图所示．将A、B串联后接入电路，当通过A的电流为0.2A时，A和B两端的总电压是
V；将A、B并联后接入电路，当通过B的电流为0.2A时，A两端的电压是
V．
5.如图所示是某实验小组在“测量小灯泡的电阻”实验中设计的电路图，所用小灯泡标有“2.5V”字样.
（1）该实验的原理是
.
（2）该组同学连接好电路的最后一根导线时，小灯泡立刻发出微弱的光亮.导致上述现象的不规范操作是
.
（3）若某次测量时电压表的示数为2V，电流表的示数如图所示，则电流表的示数为
A，此时灯泡的电阻为
Ω.接着用这个电路测小灯泡的额定功率，滑片应向
(选填“左”或“右”）移动.
（4）该组同学分别记录三组电压和电流值，通过计算发现灯丝电阻是不同的，他们还了解到其他组同学也得到类似的结果.出现这种结果的原因是
.
概念
单位及换算
欧姆定律
公式：I＝U/R
影响导体电阻大小的因素
电阻
原理
定值电阻
电阻箱
种类
电位器
内容
滑动变阻器
变阻器
伏安法测电阻
构造
原理
串联电路的总电阻
电路图
使用方法
应用
实验器材
