2017年中考一轮复习物理苏科版 第四章 光的折射 透镜 复习导学案（无答案）

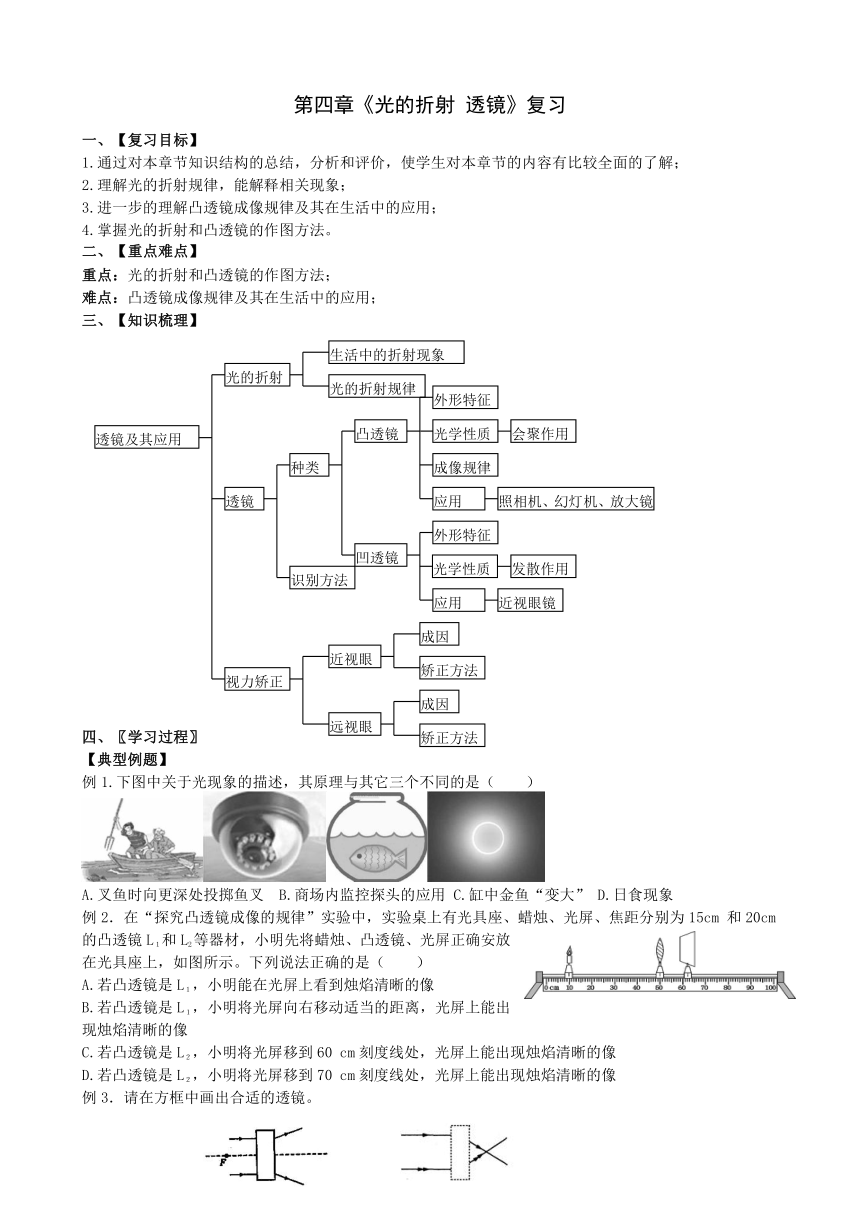

第四章《光的折射
透镜》复习
一、【复习目标】
1.通过对本章节知识结构的总结，分析和评价，使学生对本章节的内容有比较全面的了解；
2.理解光的折射规律，能解释相关现象；
3.进一步的理解凸透镜成像规律及其在生活中的应用；
4.掌握光的折射和凸透镜的作图方法。
二、【重点难点】
重点：光的折射和凸透镜的作图方法；
难点：凸透镜成像规律及其在生活中的应用；
三、【知识梳理】
四、〖学习过程〗
【典型例题】
例1.下图中关于光现象的描述，其原理与其它三个不同的是（
）
A.叉鱼时向更深处投掷鱼叉
B.商场内监控探头的应用
C.缸中金鱼“变大”
D.日食现象
例2．在“探究凸透镜成像的规律”实验中，实验桌上有光具座、蜡烛、光屏、焦距分别为15cm
和20cm的凸透镜L１和L2等器材，小明先将蜡烛、凸透镜、光屏正确安放在光具座上，如图所示。下列说法正确的是（
）
A.若凸透镜是L１，小明能在光屏上看到烛焰清晰的像
B.若凸透镜是L１，小明将光屏向右移动适当的距离，光屏上能出现烛焰清晰的像
C.若凸透镜是L２，小明将光屏移到60
cm刻度线处，光屏上能出现烛焰清晰的像
D.若凸透镜是L２，小明将光屏移到70
cm刻度线处，光屏上能出现烛焰清晰的像
例3．请在方框中画出合适的透镜。
例4．
在探究凸透镜成像特点的实验中．
(1)实验时，在光屏上得到了一个清晰的像，但像的位置偏高，如图所示(P点是2倍焦距处)．你解决的方法是_______________________________________________.
(2)调整后，把蜡烛移到A点处，此时光屏上的像很模糊，为了得到清晰的像，应把光屏向______移动(填“左”或“右”)，这次成的是倒立、______的实像，利用此原理制成了
。
(3)再把蜡烛移到B点处，无论怎样调节光屏，光屏上始终接收不到像，是因为此时成的是_
__
_立、放大的__
__像，要想看到这个像，应从图中的_
___
(填“C”或
“D”)箭头所示的方向去观察．
（4）完成实验后，继续模拟远视镜的缺陷，给透镜戴上远视眼镜，调节光屏的位置，使烛焰在光屏上成一个清晰的像；取下远视眼镜，保持蜡烛和凸透镜的位置不变，为使光屏上再次得到清晰的像，应将光屏
（填“远离”或“靠近”）透镜.
（5）实验过程中，燃烧的蜡烛在不断缩短，导致光屏上的像向上移动，为了使烛焰的像能成在光屏中央，在不更换实验器材的情况下，请写出一种可行的方法：
．
五、【当堂反馈】
1.如图为光从玻璃斜射入空气的光路图,由图可知中,反射角
__度,折射角____度.
2.小芳看到下列现象中,属于光的直线传播的是
；属于光的反射的是
；属于光的折射的是
.（填序号）
①水中的鱼；②水上的小鸟；③小孔成像；④自己在水中的倒影
3.如图5所示，在圆形鱼缸里养的鱼,看起来比真实的鱼要大,这是因为圆形鱼缸相当于一个
,所看到的“鱼”是鱼的
.
4.下列对各光学现象的相应解释或描述，正确的是（
）
A.影子是由于光的反射形成的
B.蜡烛远离平面镜时，蜡烛的像变小
C.插在水中的铅笔“折断”了，是因为光的折射
D.只将F板绕ON向后转动，还能在F板上看到反射光线
5.在“研究凸透镜成像规律”的实验中，当烛焰位于凸透镜一倍焦距内时，眼睛通过透镜观察到的虚像可能是图中的
(
)
6.如图是用来研究凸透镜成像规律的实验装置示意图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像．若透镜位置不变，将蜡烛移到刻度为30cm处，则（　　）
A.移动光屏，可以在屏上得到倒立放大的像
B.移动光屏，可以在屏上得到倒立缩小的像
C.移动光屏，可以在屏上得到正立放大的像
D.不论光屏移到什么位置，都不能在屏上得到清晰的像
7.常见的视力缺陷有近视和远视．如图是一位视力缺陷人员的眼球成像示意图，他的视力缺陷类型及矫正视力需要配戴的透镜种类是（
）
A.远视眼，凸透镜
B.远视眼，凹透镜
C.近视眼，凸透镜
D.近视眼，凹透镜
8．请根据透镜对光线的作用完成光路
9.如图9所示，在“研究凸透镜成像规律”的实验：
⑴在实验前，应先调节烛焰、凸透镜、光屏的中心大致在
，其目的是为了
.
⑵当蜡烛在凸透镜左侧距凸透镜20cm的时候，在光屏上得到一个倒立等大的实像，则凸透镜的焦距是
cm；当蜡烛再向凸透镜靠近5cm时，所成的像的性质是
、
的
像，利用此原理制成了
。
（3）如图所示，当他把蜡烛放在A位置时，光屏应向M点的
（左/右）侧移动，才能接收到一个清晰的
像（“放大”或“缩小”）；要使所成的像更大些，他应把蜡烛向A点的
（左/右）侧移动，同时使光屏离凸透镜更
（远/近/不变）一些．
光学性质
透镜及其应用
光的折射
生活中的折射现象
光的折射规律
种类
识别方法
透镜
凸透镜
凹透镜
外形特征
成像规律
应用
会聚作用
照相机、幻灯机、放大镜
视力矫正
外形特征
光学性质
应用
发散作用
近视眼镜
近视眼
远视眼
成因
矫正方法
成因
矫正方法
图9
