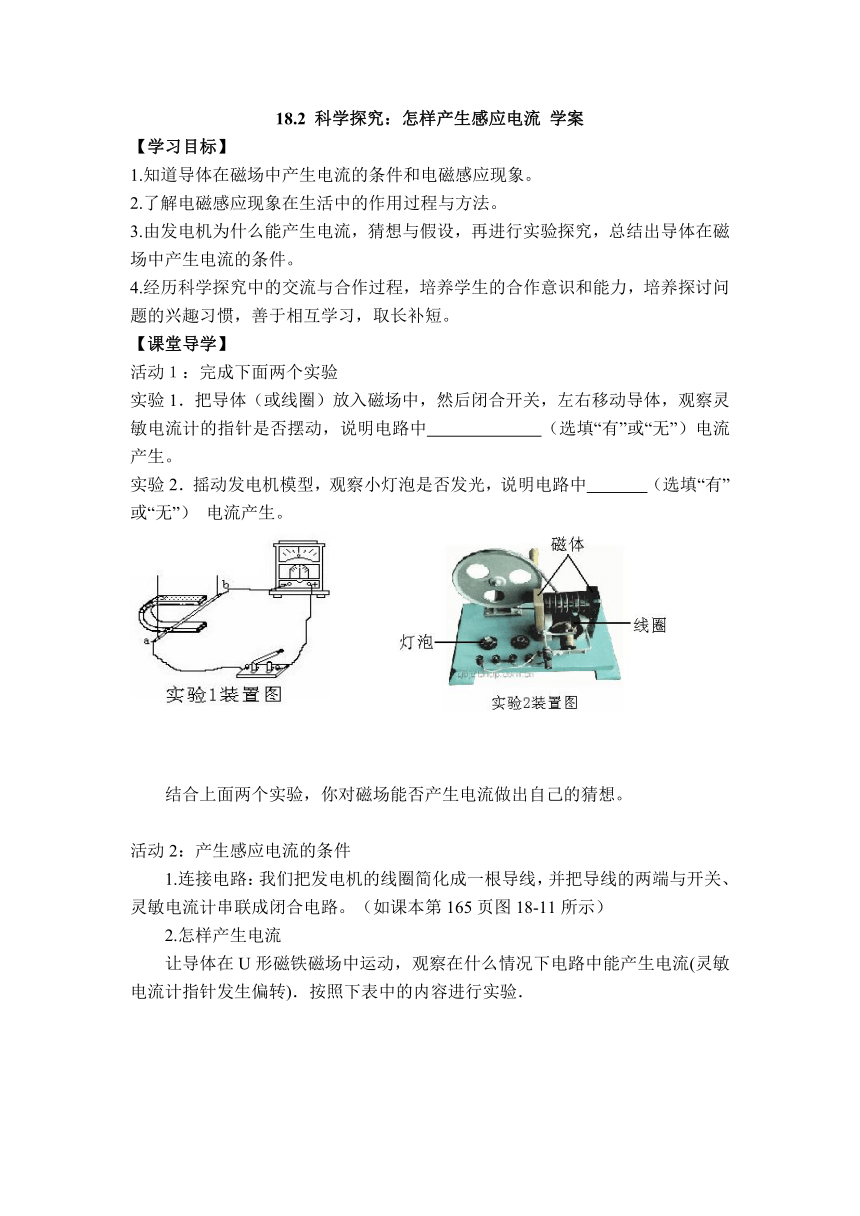

18.2 科学探究：怎样产生感应电流 学案（含答案）

18.2
科学探究：怎样产生感应电流
学案
【学习目标】
1.知道导体在磁场中产生电流的条件和电磁感应现象。
2.了解电磁感应现象在生活中的作用过程与方法。
3.由发电机为什么能产生电流，猜想与假设，再进行实验探究，总结出导体在磁场中产生电流的条件。
4.经历科学探究中的交流与合作过程，培养学生的合作意识和能力，培养探讨问题的兴趣习惯，善于相互学习，取长补短。
【课堂导学】
活动１：完成下面两个实验
实验1．把导体（或线圈）放入磁场中，然后闭合开关，左右移动导体，观察灵敏电流计的指针是否摆动，说明电路中
（选填“有”或“无”）电流产生。
实验2．摇动发电机模型，观察小灯泡是否发光，说明电路中
（选填“有”或“无”）
电流产生。
结合上面两个实验，你对磁场能否产生电流做出自己的猜想。
活动2：产生感应电流的条件
1.连接电路：我们把发电机的线圈简化成一根导线，并把导线的两端与开关、灵敏电流计串联成闭合电路。（如课本第165页图18-11所示）
2.怎样产生电流
让导体在U形磁铁磁场中运动，观察在什么情况下电路中能产生电流(灵敏电流计指针发生偏转)．按照下表中的内容进行实验．

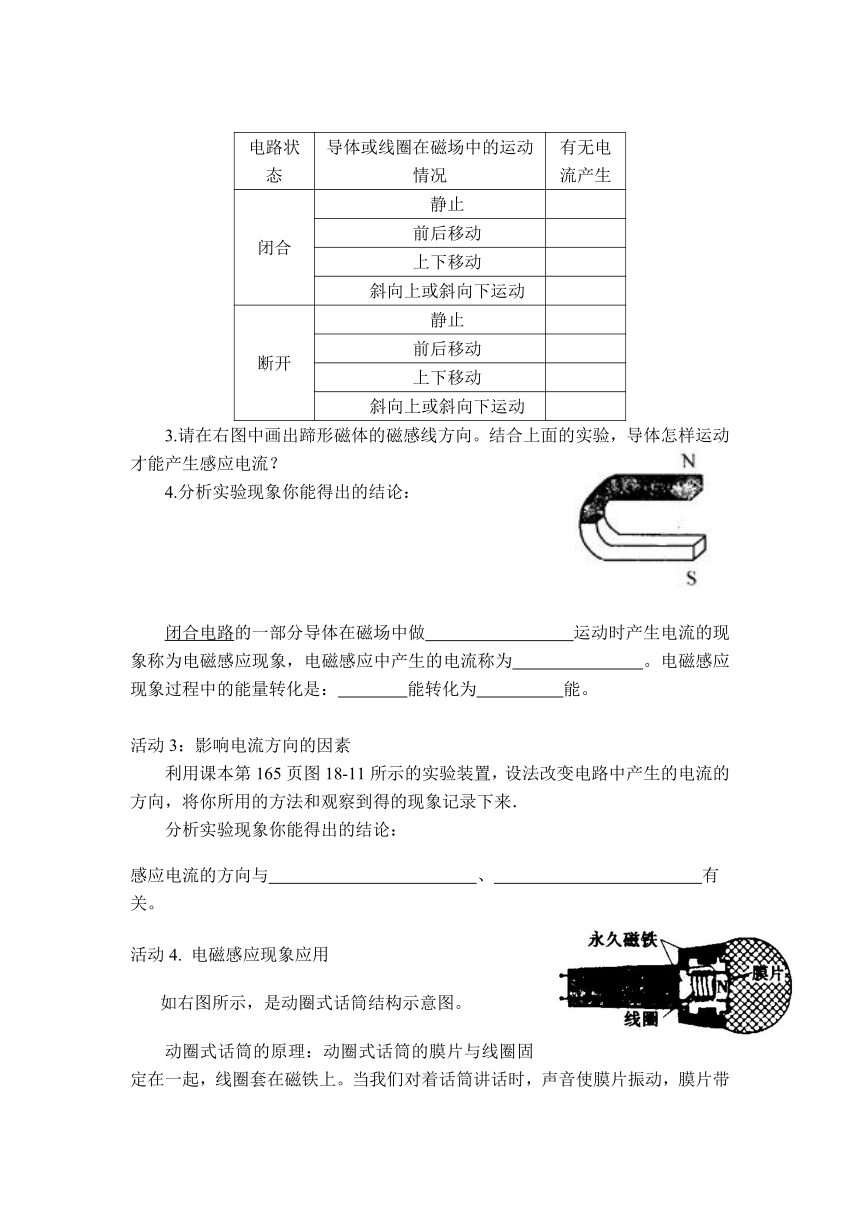

电路状态
导体或线圈在磁场中的运动情况
有无电流产生
闭合
静止
前后移动
上下移动
斜向上或斜向下运动
断开
静止
前后移动
上下移动
斜向上或斜向下运动
3.请在右图中画出蹄形磁体的磁感线方向。结合上面的实验，导体怎样运动才能产生感应电流？
4.分析实验现象你能得出的结论：
闭合电路的一部分导体在磁场中做
运动时产生电流的现象称为电磁感应现象，电磁感应中产生的电流称为
。电磁感应现象过程中的能量转化是：
能转化为
能。
活动3：影响电流方向的因素
利用课本第165页图18-11所示的实验装置，设法改变电路中产生的电流的方向，将你所用的方法和观察到得的现象记录下来．
分析实验现象你能得出的结论：
感应电流的方向与
、
有关。
活动4.
电磁感应现象应用
如右图所示，是动圈式话筒结构示意图。
动圈式话筒的原理：动圈式话筒的膜片与线圈固定在一起，线圈套在磁铁上。当我们对着话筒讲话时，声音使膜片振动，膜片带动线圈也一起　　，于是线圈在磁场中做　　　　　　　　运动，于是产生了随声音变化的电流。
活动5.发电机的原理
阅读：课本第167页，试着说说发电机的工作原理
课堂导学答案
活动1
有
有
活动2
2、无无无有
无无无无
3、切割磁感线运动
4、切割磁感线
感应电流
机械能
电能
活动3
磁场的方向
导体运动方向
活动4
振动
切割磁感线
【课堂练习】
1．如图是研究电磁感应现象的实验装置。实验时，要使电流表的指针摆动，应先
，然后让导线ab
(选填“上下”或“左右”)运动。
2．下列四位科学家都对物理学的发展做出了卓越的贡献，其中首先发现电磁感应现象的科学家是(
)
A．爱因斯坦
B．法拉第
C．奥斯特
D．牛顿
3．关于电磁感应现象，下列说法中正确的是(
)
A．闭合电路的一部分导体在磁场中运动，一定产生感应电流
B．导体的一部分在磁场中做切割磁感线运动，一定产生感应电流
C．麦克风是利用电磁感应现象制成的
D．电磁铁是利用电磁感应原理制成的
4．在电磁感应现象中，能量的转化过程是(
)
A．电能转化为机械能
B．机械能转化为电能
C．电能转化为化学能
D．化学能转化为电能
5．如图所示是研究感应电流方向与哪些因素有关的实验示意图。比较甲、乙两图可知感应电流方向与____________有关；比较甲、丙两图可知感应电流方向与____________有关。
6.
如图2所示，将一根条形磁铁插入线圈时，与之相连的灵敏电流计的指针会发生偏转．在这个闭合电路中，_________相当于电源，这一现象中能量的转化情况是_______________.
7.图3是一种环保型手电筒。使用时，只要来回摇晃手电筒，使永磁体在手电筒中的两个橡胶垫之间来回运动，灯泡就能发光，而且来回摇晃得越快，灯泡就越亮。这种手电筒是根据______________现象制成的，其获得电能的过程是________能转化为电能。
8.
图4中能说明发电机工作原理的是（
）
课堂练习答案
1、闭合开关
左右
2、B
3、C
4、B
5、导体运动方向
磁场方向
6、线圈
机械能转化为电能
7、电磁感应
机械能
8、B
图3
图2
图4
