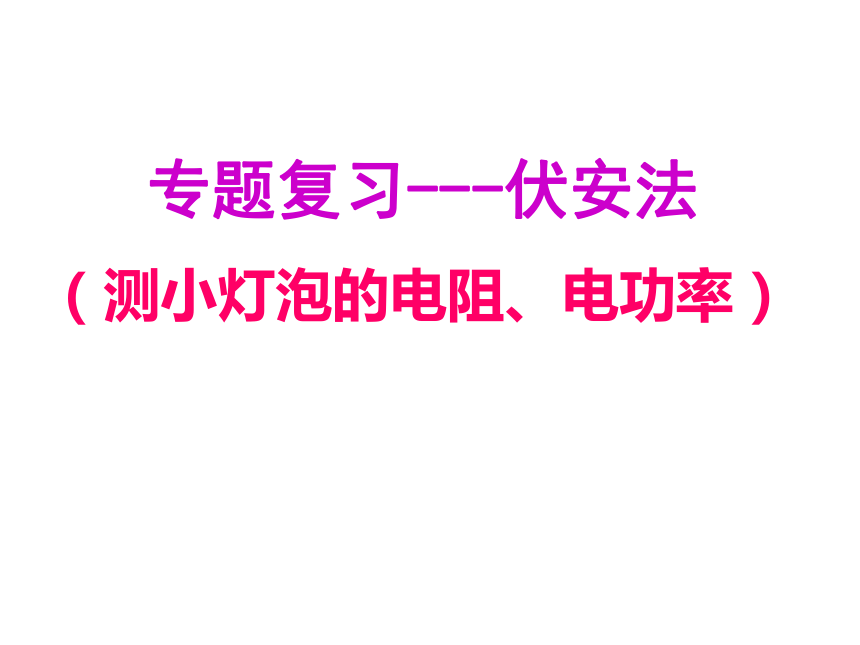

专题复习：伏安法（测电阻与电功率）
图片预览
文档简介
课件23张PPT。专题复习---伏安法（测小灯泡的电阻、电功率）利用伏安法的实验有:
一、欧姆定律实验（两个）
二、伏安法测未知电阻
三、伏安法测小灯泡的电阻
四、伏安法测小灯泡的电功率

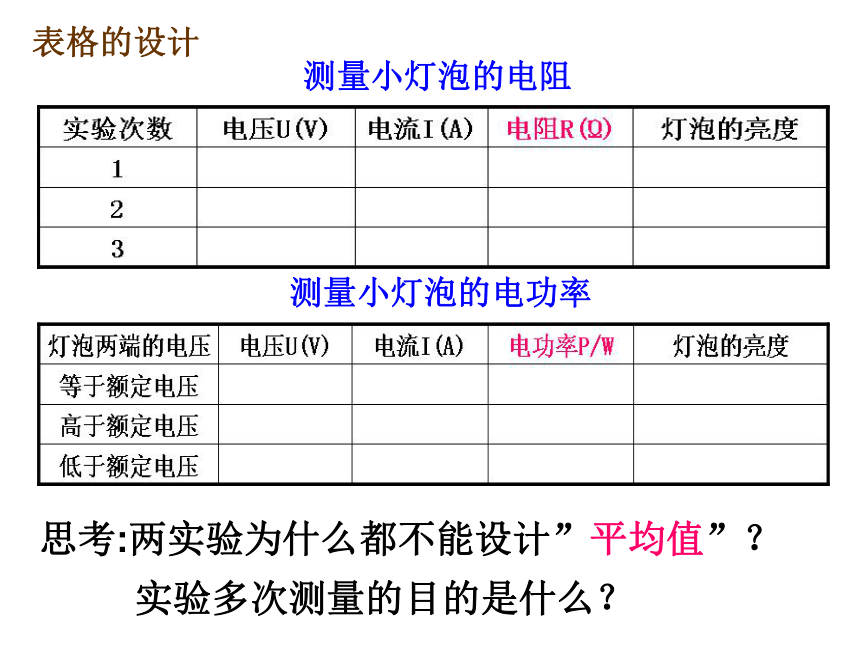

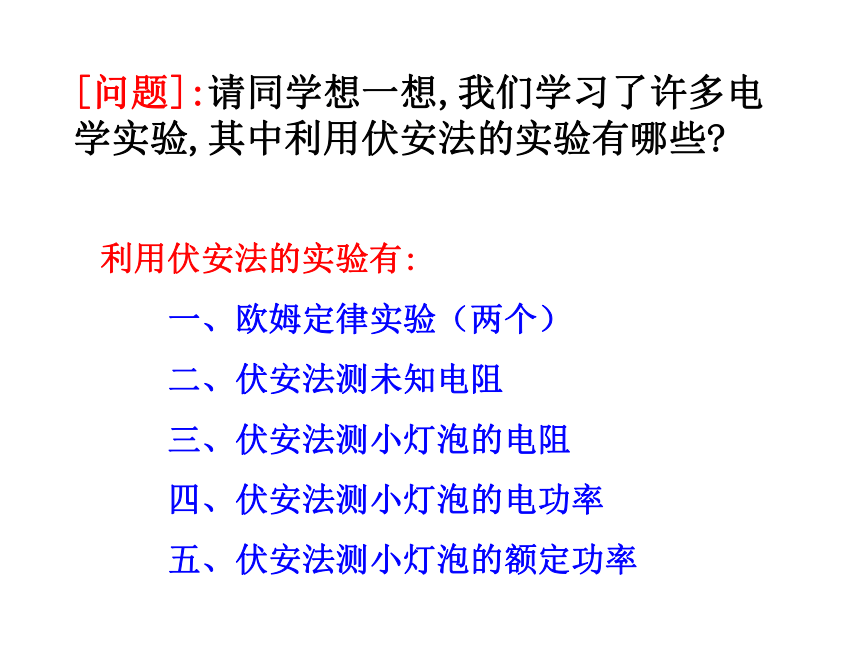

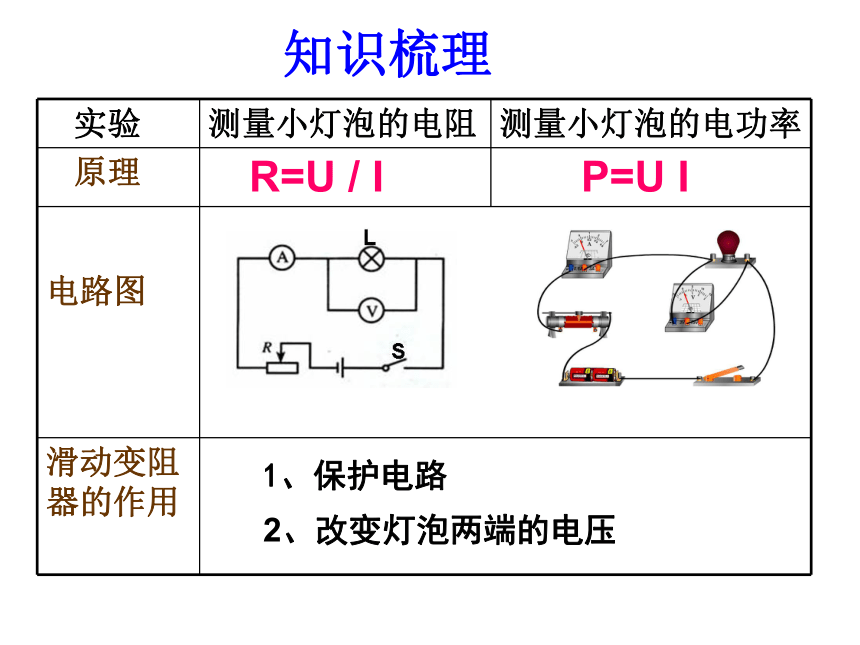

五、伏安法测小灯泡的额定功率[问题]:请同学想一想,我们学习了许多电学实验,其中利用伏安法的实验有哪些?知识梳理R=U / IP=U I1、保护电路2、改变灯泡两端的电压测量小灯泡的电阻测量小灯泡的电功率表格的设计思考:两实验为什么都不能设计”平均值”？

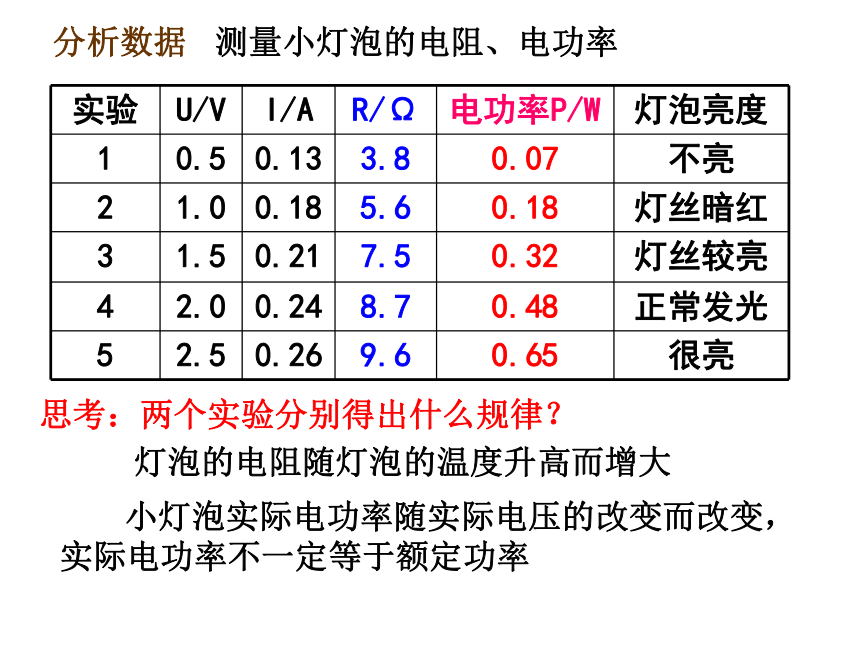

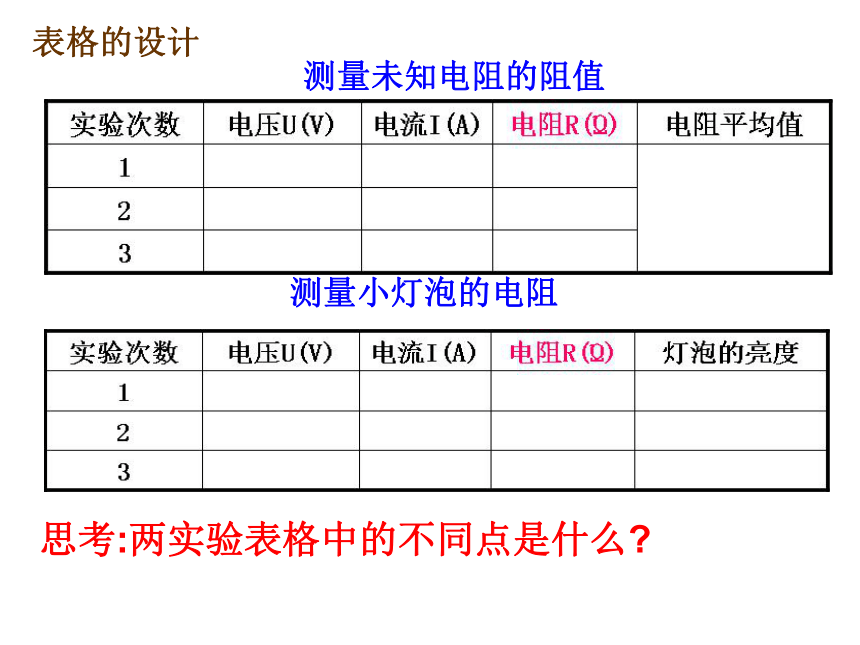

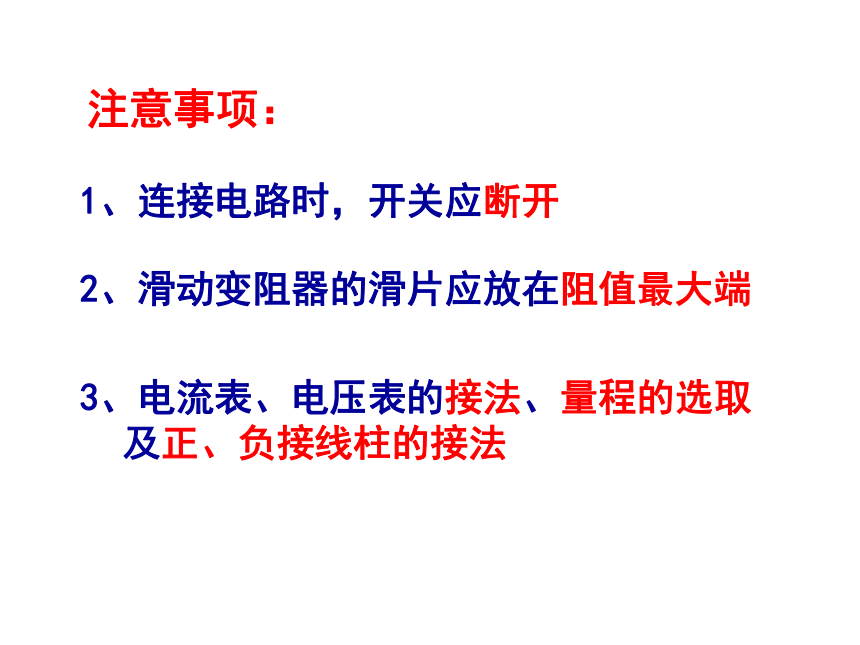

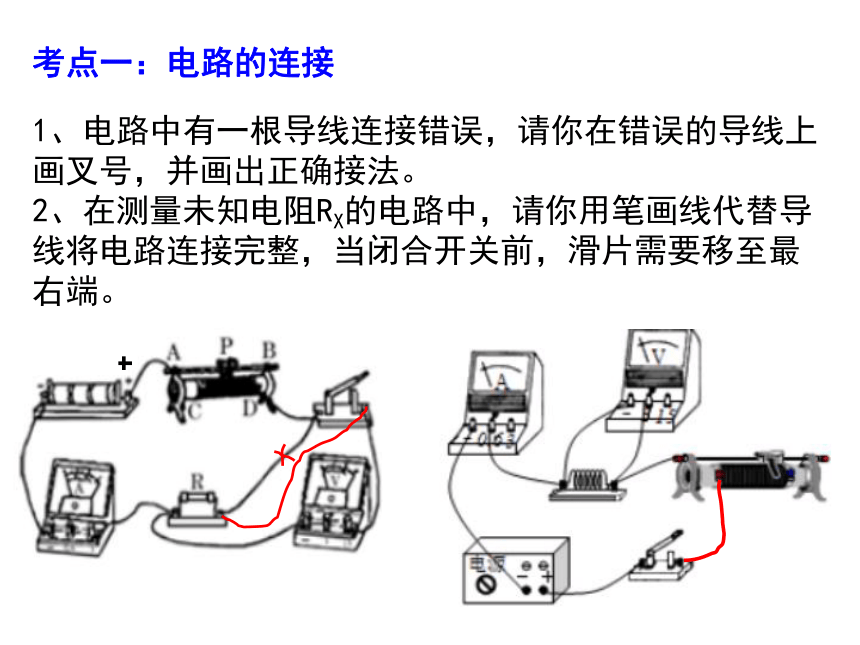

实验多次测量的目的是什么？注意事项：1、连接电路时，开关应断开2、滑动变阻器的滑片应放在阻值最大端3、电流表、电压表的接法、量程的选取及正、负接线柱的接法思考：两个实验分别得出什么规律？灯泡的电阻随灯泡的温度升高而增大 小灯泡实际电功率随实际电压的改变而改变，实际电功率不一定等于额定功率分析数据测量小灯泡的电阻、电功率测量未知电阻的阻值测量小灯泡的电阻表格的设计思考:两实验表格中的不同点是什么?考点一：电路的连接1、电路中有一根导线连接错误，请你在错误的导线上画叉号，并画出正确接法。

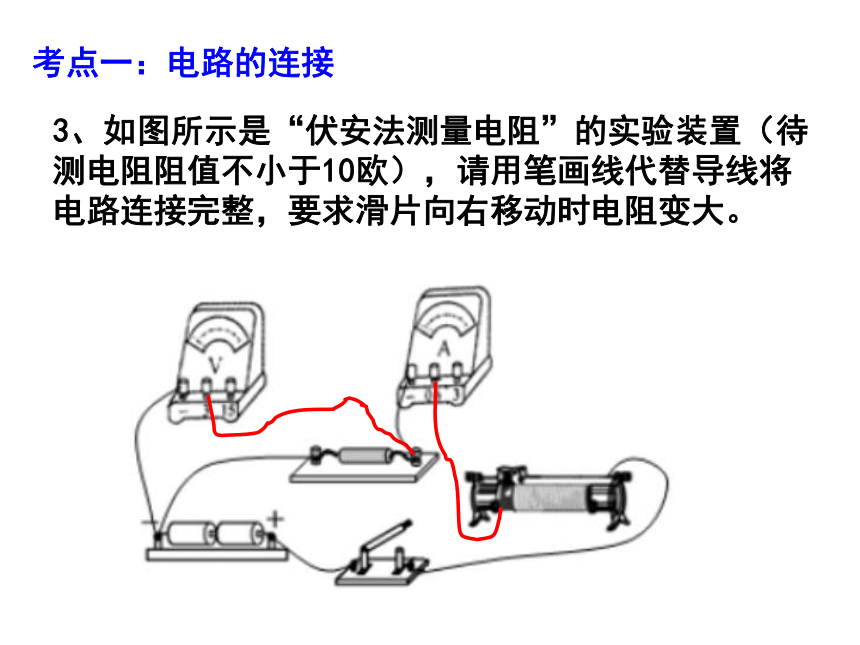

2、在测量未知电阻RX的电路中，请你用笔画线代替导线将电路连接完整，当闭合开关前，滑片需要移至最右端。考点一：电路的连接3、如图所示是“伏安法测量电阻”的实验装置（待测电阻阻值不小于10欧），请用笔画线代替导线将电路连接完整，要求滑片向右移动时电阻变大。1、如图所示为“伏安法测量电阻”的实验装置，所用滑动变阻器规格是“20欧，1安”，电源为两节新的干电池，待测电阻阻值约为10Ω。正确连接电路后，若发现导线a内部断路，其余均完好，闭合开关，观察两只电表示数发现????????????????????????????????。
考点二：电路故障分析。电流表无示数，电压表有示数2、(1)小珍同学用完好的器材按如图所示实验电路图正确连接电路，实验时正确操作，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，其原因可能是：① ?????????????????? ? ，② ?????????????????????????????? 。
(2)小珍在张芳同学已连好的电路上操作，当闭合开关S，把P向a端移动时，发现电流表示数增大，电压表示数减小。发生此现象的
原因是张芳同学把 ???
???????????????????? 。考点二：电路故障分析。电压表并联在滑动变阻器两端连接电路时开关未断开电流表的量程选择偏小考点三：电表读数及相关计算。
1、在测量小灯泡正常发光时电阻的实验中，选用电压恒为6V的电源，额定电压为3.8V的小灯泡，闭合开关后，调节滑动变阻器的滑片P，当电压表示数为
V时，小灯泡正常发光。此时电流表的示数如上图乙所示，则灯泡正常发光的电阻是 Ω。?考点三：电表读数及相关计算。3.8101、在图甲的电路中，电源电压为9V且保持不变，电流表的规格为“0～0.6A”，电压表的规格为“0～15V”，灯泡上标有“6V 6W”字样， 灯泡电流随电压变化关系如图乙 所示，求： (1)灯泡正常发光时的电流。 (2)灯泡正常发光时的电阻。 (3)当电流表示数为0.4A时，电压 表的示数。 (4)为了保证电路中各器件的安全， 滑动变阻器接人电路中的最小阻值 及此时电路消耗的总功率。?考点四：图像分析及计算直击中考：1、小明同学做“用电压表、电流表测电阻”实验，所用电源电压为6V。
(1) 图甲是他所用的实验电路，其中有一根导线尚未连接，请用笔线代替导线补上。补上后要求：闭合电键S前，若将变阻器的滑
片P向右移动，能使它接
入电路中的电阻最大。(2)他正确连接电路，闭合开关S ，可是无论怎样移动变阻器滑片P，电压表示数始终为6V 不变。若电路中只有一处故障，且只发生在待测电阻Rx或变阻器R上，你认为发生故障的原因可能是 或_____________。(3)排除故障后，小明再次闭合开关S ，把变阻器的滑片P向左移动，此时电压表的示数将____ （选填“减小”、“不变”或“增大”）。当滑片P位于某一位置时，两电表的示数如图乙所示，则待测电阻Rx的阻值为____Ω。(4)你认为这个这个实验还需作何改进？为什么？
。Rx断路R短路增大10移动滑片，改变电阻两端电压进行多次测量，求平均值减小误差。2、某班同学运用如图（a）所示的实验器材做测小灯泡功率的实验，其中小灯泡标有“3.8V”的字样，灯丝电阻约为10Ω左右．请完成或回答以下问题．
（1）请你用笔画线代替导线把图（a）中的器材连接成实验电路．要求滑动变阻器滑片P向右滑动时灯泡变亮．（2）连接电路最后一根导线时，灯泡立即发光，而且很亮，则连接电路时存在的错误是：
①＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；
②＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿．（3）当小灯泡正常发光时，电流表的读数如图（b）所示，读出电流表的示数为＿＿＿A．小灯泡的额定功率为＿＿＿W．开关未断开滑片未移到最大阻值处0.341.292（4）某同学的实验记录和有关计算如下表所示,从表格设计和有关数据看，该同学把三次测量的电功率求出的平均值当成了小灯泡的额定功率，他认为这样可
以减小误差，你认为该同学的做法是＿＿＿（“正确”或“错误”）的．正确3、测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。
（1）连接电路时开关应 。（2）如图所示，请用笔画线代替导线将实物电路连接完整。（3）闭合开关前，滑动变阻器的滑片P应位于 （选填“A”或“B”）端。断开A（4）闭合开关，移动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数、电流表无示数，原因可能是 ______________ _ （写出一种即可）。
（5）排除故障后，闭合开关、移动滑片P至电压表的示数如图b所示，其读数为____V；要获得小灯泡额定功率的数据，滑片P应向____（选填“A”或“B”）移动。小灯泡断路2.2B（6）改变滑片P的位置，获得多组对应的电压、电流值，绘制得如图c所示的I–U图象。由图象可知，小灯泡两端电压是1.5V时，其电阻是 Ω，额定功率是 W。100.54、小明做“测定小灯泡电功率”的实验时，连接的实物电路如图甲所示，电源电压为3V，小灯泡的额定电压为2.5V。开关未断开将滑动变阻器下方的两个接线柱接入电路(2)碰接电路的最后一根导线时，灯泡立即发光，而且很亮，则连接电路时存在的不规范或不妥当是：(1)用笔画线替代导线，将实物电路连接完整① ；
② ；(3)实验过程中，当电压表示数为2.5V时小灯泡正常发光，由图乙可知，此时电流表的示数为_____A，小灯泡的额定功率为__ W.0.30.75(4)小明受此实验启发，想测定电动自行车上用作照明的LED(发光二极管)额定功率．在老师的帮助下通过实验得到该LED的电流电压图像如图丙所示，查阅资料知道该LED的额定电压为3V，结合图像可得该LED的额定功率为______W.0.072LED的电能转化为光能的效率比白炽灯的高．小明进一步发现，在额定电压下工作时，LED比小灯泡亮，请对此现象作出解释______ ．
