第4节 简单机械复习

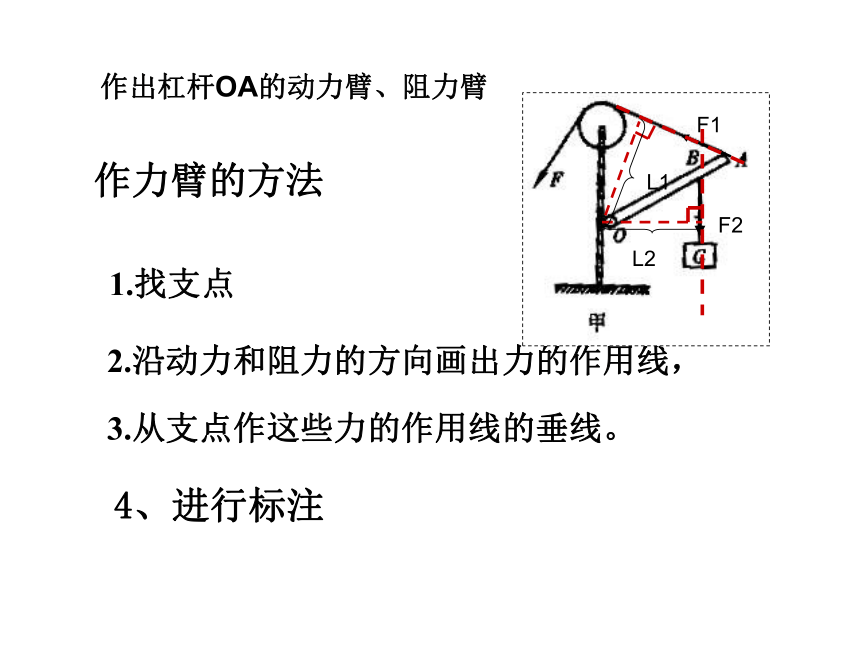

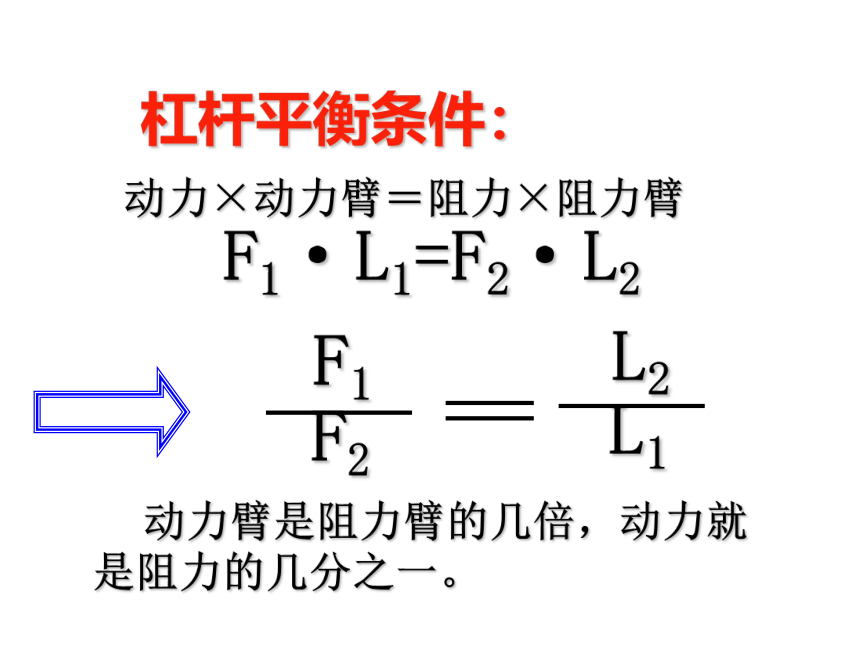

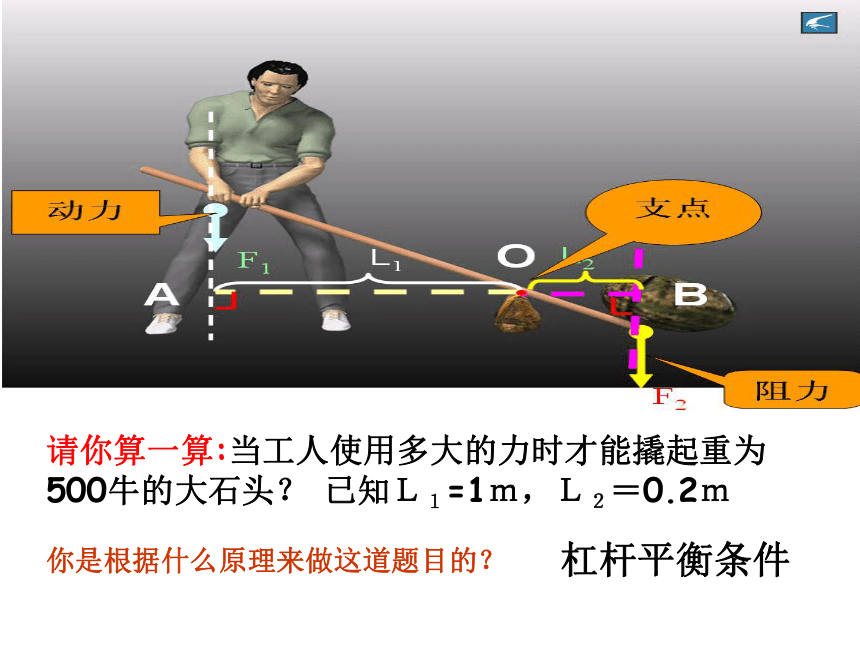

课件30张PPT。第4节 简单机械复习课据2015年6 月23日杭州日报报导：杭州一位物理老师在动物园用小小弹簧秤称出了大象的质量。现代曹冲称象简单机械杠杆滑轮方法一：杠杆·O杠杆的五要素动力支点阻力作力臂的方法1.找支点2.沿动力和阻力的方向画出力的作用线，3.从支点作这些力的作用线的垂线。F1F2L2L14、进行标注作出杠杆OA的动力臂、阻力臂OAB请你算一算:当工人使用多大的力时才能撬起重为500牛的大石头？ 已知Ｌ１=1ｍ，Ｌ２＝0.2ｍ你是根据什么原理来做这道题目的？杠杆平衡条件F1·L1=F2·L2 动力臂是阻力臂的几倍，动力就是阻力的几分之一。动力×动力臂＝阻力×阻力臂　杠杆平衡条件：
OAB请你算一算:当F1多大时才能撬起重为500牛的大石头？ 已知Ｌ１=1ｍ，Ｌ２＝0.2ｍ这根杠杆是省力杠杆还是费力杠杆？L1>L2
F1F1>F2L1=L2

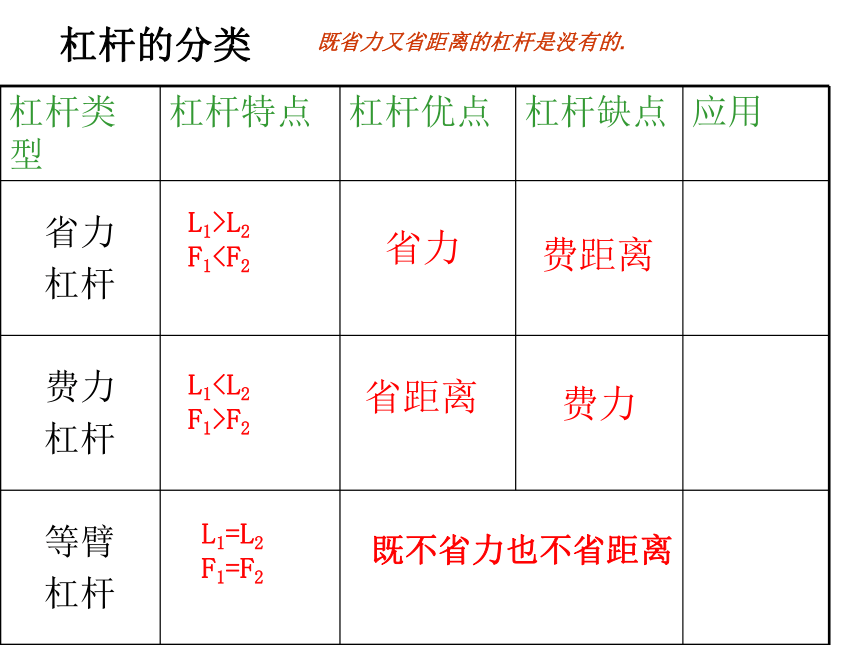

F1=F2杠杆的分类省力费距离省距离

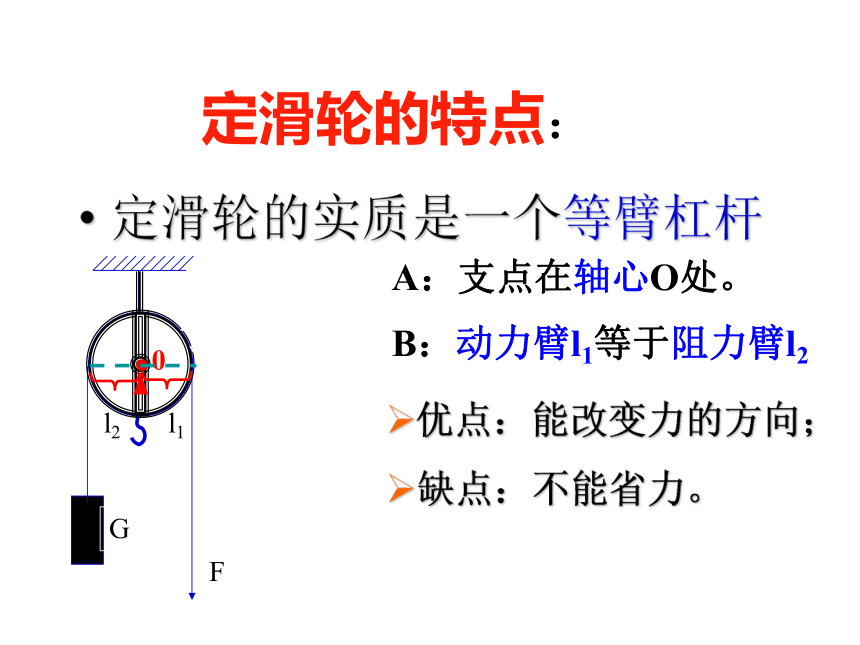

费力既不省力也不省距离既省力又省距离的杠杆是没有的.胖子和 瘦子定滑轮的特点：定滑轮的实质是一个等臂杠杆A：支点在轴心O处。B：动力臂l1等于阻力臂l2优点：能改变力的方向；

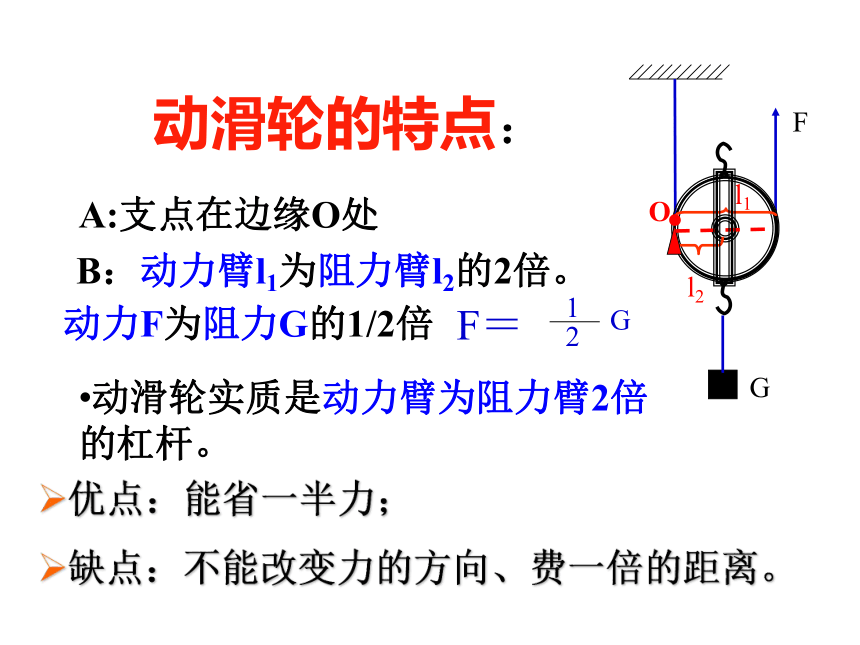

缺点：不能省力。动滑轮的特点：A:支点在边缘O处B：动力臂l1为阻力臂l2的2倍。G动滑轮实质是动力臂为阻力臂2倍的杠杆。优点：能省一半力；
缺点：不能改变力的方向、费一倍的距离。有没有又省力又能改变力的方向的滑轮？滑轮组由一个定滑轮和一个动滑轮组成的滑轮组n=2n=3给你一个定滑轮和一个动滑轮，请你用两种方法把一重物提起来？ 用图表示出来，所用的力又为多少呢？滑轮组的特点：既可以省力又可以改变力的方向；
动滑轮和重物的总重由几段绳子来承担，
滑轮组省力但费距离, S=ns'如图甲所示物体在拉力F的作用下，沿水平面匀速移动2m，此时物体与地面间的摩擦力是20牛，不计滑轮重和摩擦，拉力F的大小是（　 ）
A、10牛 B、20牛 C、30牛 D、40牛A图甲图乙思考：若换成如图乙所示，则拉力F的大小是多少？使用滑轮组解决简单的问题游戏之中验真知图1为一个平衡的杠杆，左端挂有充足气的篮球和套扎在气针尾端的气球，右端为钩码。将气针头插入篮球中，气球膨胀，此时杠杆如图2。下列分析不正确的是 ( )A．图1中，杠杆左右两边所受拉力的力臂相等
B．图2中，气球的体积越大，它受到的浮力也越大
C．图2中，杠杆的左端上翘是因为气球受到的浮力变大
D．实验过程中，杠杆左端所挂物体的总重始终不变AA．以哥哥的肩A为支点，可计算出弟弟承担的压力
为400N
B．以O为支点，可计算出兄弟二人承担的压力之比
为4∶9
C．以O为支点，可计算出兄弟二人承担的压力之比
为9∶5
D．以弟弟的肩B为支点，可计算出哥哥承担的压力
为600N身高相同的兄弟二人用一根重力不计的均匀扁担抬起一个900N的重物。已知扁担长为1.8m，重物悬挂点与哥哥的肩之间的距离OA＝0.8m，如图所示。则 ( )A现有下列实验器材：铁架台、刻度尺、质量为m0的钩码一个、细棉线若干，请你利用上述器材设计一个实验方案，测出一支粗细不均匀竹筷的质量，要求：
（1）写出主要实验步骤及所要测量的物理量（可画图辅助说明）；
（2）写出竹筷质量的表达式m筷子= 如图所示是使用简单机械匀速提升同一物体的四种方式(不计机械自重和摩擦)，其中所需动力最小的是( )
D如图所示，质量不计的光滑木板AB长1.2m，可绕固定点O转动，离O点0.2m的B端挂一重物G，板的A端用一根与水平地面成30°夹角的细绳拉住，木板在水平位置平衡时绳的拉力是6N．然后在O点的正上方放一质量为0.3kg的小球，若小球以25cm/s的速度由O点沿木板向A端匀速运动，问小球至少运动多长时间细绳的拉力减小到零．（取g=10N/kg，绳的重力不计）如图是农村曾用的舂米工具的结构示意图．杆AB可绕O点转动，杆右端均匀柱形物体的长度与杆右侧的OB相等地，杆AB的重力不计，柱形物体较重．
（1）制作舂米工具时，为了使作用在A点的力F更小，在其它条件相同时，只改变支点O点的位置，应将O点更靠近
（2）若作用在A点的动力F方向始终与杆垂直，则杆从水平位置缓慢转动45°角的过程中，动力F大小的变化是 B点先增大后减小一展身手在海南举办的大力士比赛中，有一个项目是把车轮推上台阶。下面把车轮推上台阶的四种方法，推力的作用点相同，推力的方向不同，如图所示，则哪一种推法最省力（ ）
C如图所示，A、B为两个弹簧测力计，如果拉力F为3N，那么A的示数为________N，B的示数为________N96如图是运动员在水平地面上做俯卧撑时的情景。已知地面对两个手掌的支持力为360N，对两个脚尖的支持力为240N，手掌到脚尖的距离为1.5m，则运动员所受的重力为 N，人体重心到脚尖的水平距离为 m。6000.9 下列工具中，属于费力杠杆的是：_______；
属于省力杠杆的是：____。
①镊子 ②铡刀 ③钓鱼竿 ④剪铁皮的剪刀 ⑤起钉子的羊角锤 ⑥开瓶盖的起子1 32456谈谈这节课你有那些收获?
