13、杠杆滑轮作图
图片预览
文档简介

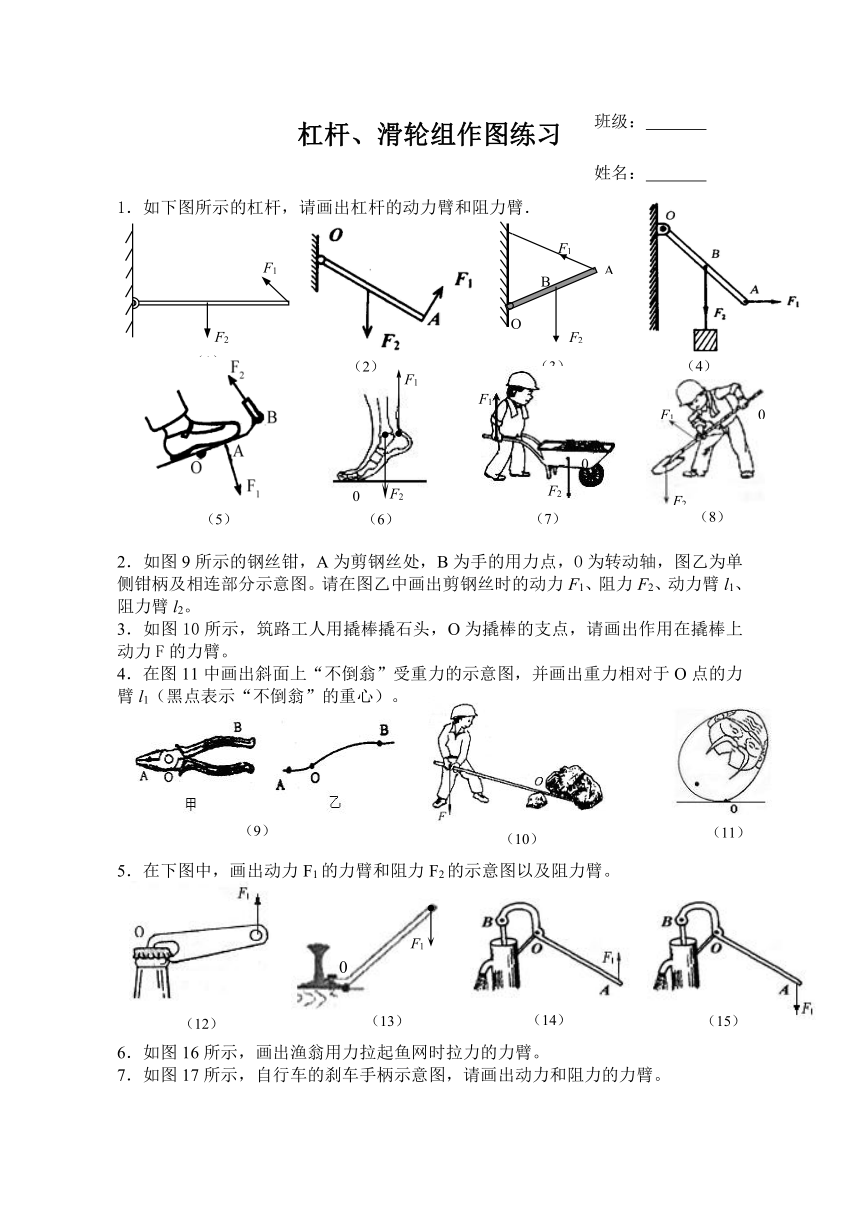

杠杆、滑轮组作图练习
1．如下图所示的杠杆，请画出杠杆的动力臂和阻力臂．
2．如图9所示的钢丝钳，A为剪钢丝处，B
( http: / / www.21cnjy.com )为手的用力点，O为转动轴，图乙为单侧钳柄及相连部分示意图。请在图乙中画出剪钢丝时的动力F1、阻力F2、动力臂l1、阻力臂l2。
3．如图10所示，筑路工人用撬棒撬石头，O为撬棒的支点，请画出作用在撬棒上动力F的力臂。
4．在图11中画出斜面上“不倒翁”受重力的示意图，并画出重力相对于O点的力臂l1（黑点表示“不倒翁”的重心）。
5．在下图中，画出动力F1的力臂和阻力F2的示意图以及阻力臂。
6．如图16所示，画出渔翁用力拉起鱼网时拉力的力臂。
7．如图17所示，自行车的刹车手柄示意图，请画出动力和阻力的力臂。

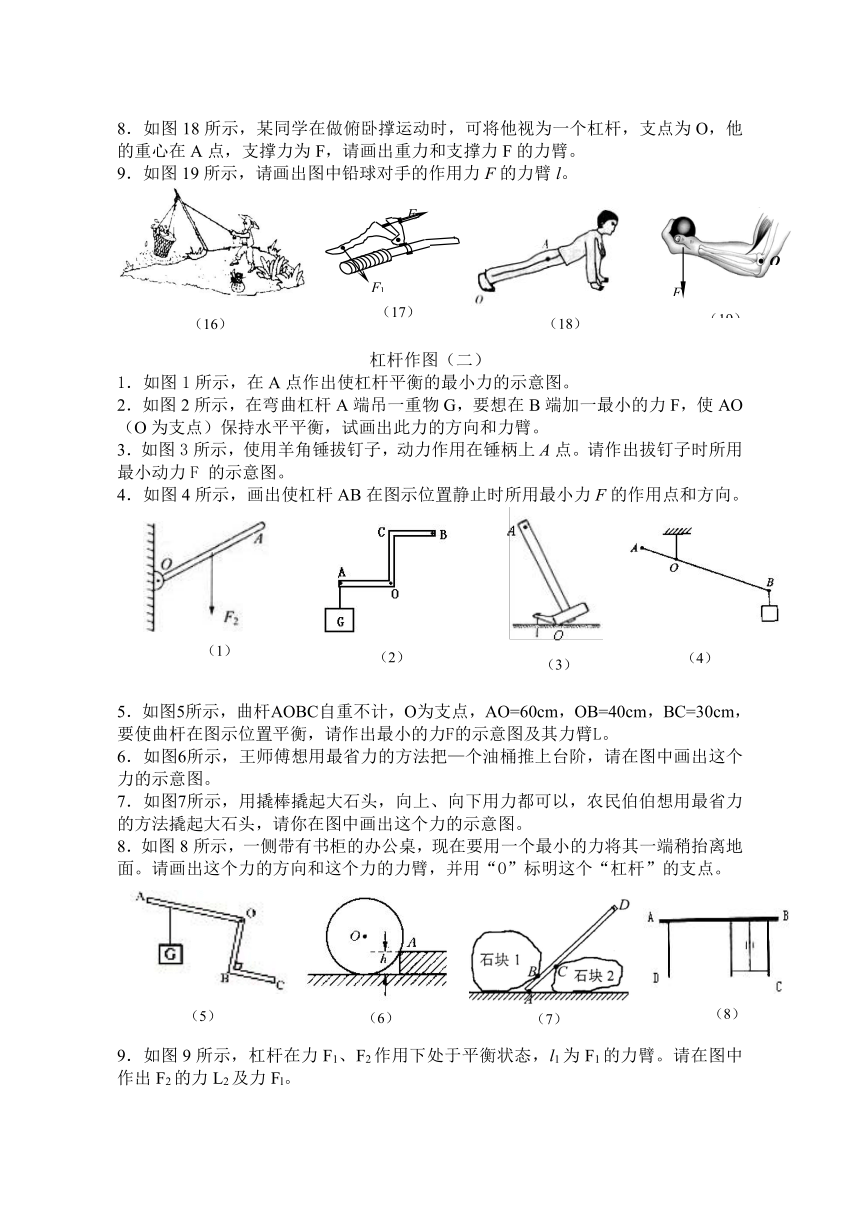

8．如图18所示，某同学在做俯卧撑运动时，可将他视为一个杠杆，支点为O，他的重心在A点，支撑力为F，请画出重力和支撑力F的力臂。
9．如图19所示，请画出图中铅球对手的作用力F的力臂l。
杠杆作图（二）
1．如图1所示，在A点作出使杠杆平衡的最小力的示意图。
2．如图2所示，在弯曲杠杆A端吊一重物G，要想在B端加一最小的力F，使AO（O为支点）保持水平平衡，试画出此力的方向和力臂。
3．如图3所示，使用羊角锤拔钉子，动力作用在锤柄上A点。请作出拔钉子时所用最小动力F
的示意图。
4．如图4所示，画出使杠杆AB在图示位置静止时所用最小力F的作用点和方向。
5．如图5所示，曲杆AOBC自重不计，O为
( http: / / www.21cnjy.com )支点，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂L。
6．如图6所示，王师傅想用最省力的方法把—个油桶推上台阶，请在图中画出这个力的示意图。
7．如图7所示，用撬棒撬起大石头，向上、向下用力都可以，农民伯伯想用最省力的方法撬起大石头，请你在图中画出这个力的示意图。
8．如图8所示，一侧带有书柜的办公桌，现在
( http: / / www.21cnjy.com )要用一个最小的力将其一端稍抬离地面。请画出这个力的方向和这个力的力臂，并用“O”标明这个“杠杆”的支点。
9．如图9所示，杠杆在力F1、F2作用下处于平衡状态，l1为F1的力臂。请在图中作出F2的力L2及力Fl。
10．如图10所示，杠杆OA在力F1、F2的作用下处于静止状态，l2是力F2的力臂。在图中画出力F1的力臂l1和力F2。
11．如图11所示杠杆OA在力F1、F2的作用下
12．如图12所示，请画出阻力F2的力臂l2，并作出动力臂为l1的动力F1的作用线。
13．如图13所示一指甲刀的示意图，它由三个杠杆组成，若用Fl的力剪指甲时，试画出三个杠杆的五要素。
14、如图14所示废纸篓的示意图，请画出两个杠杆的五要素。
15．图1中A是____滑
( http: / / www.21cnjy.com )轮。利用这样的装置把物体举高，用力的方向应向____（选填“上”、“下”）。如果A重2N，要提起50N的物体，至少要用____N的拉力。若要使物体上升2m，
应将绳的自由端拉动____m。
16．如图2所示，重物G重40N，若不
( http: / / www.21cnjy.com )计摩擦匀速提起重物所用拉力为22N，则动滑轮的重力是____N，钩子1受到绳子的拉力为____N，钩子2受到重物G的拉力为____N。
17．如图3所示，木块在桌面上匀速滑动，拉力F为2N，木块所受摩擦力为__
__
18．如图7所示，使用动滑轮提起重
( http: / / www.21cnjy.com )物G时，拉力F=____G（不计滑轮重和摩擦）。若用斜向上的力拉绳子，所需拉力F＇____F（选填“＞”、“＝”或“＜”）。
19．如图8所示的滑轮组，不计滑轮重和摩擦，则F1＝____G，
F2=____G。
20.
下图9中,甲物体重6N,乙
( http: / / www.21cnjy.com )物体重10N,弹簧测力计及摩擦均不计,
则当甲、乙两物体静止时，弹簧测力计的读数为__________N，物体乙所受的合力为__________N。
21如图10所示，用三个滑轮分别拉同一个物体，沿同一水平面做匀速直线运动，所用的拉力分别是F1、F2、F3，比较它们的大小应是（
）
A、F1＞F2＞F3
B、F1＜F2＜F3
C、F2＞F1＞F3
D、F2＜F1＜F3
22．如图11表示三种不同的滑轮组，用它们提
( http: / / www.21cnjy.com )起重为G的相同重物，在A端所用的拉力分别为F1=__________，F1=_________，F1=_________，不计滑轮本身的重和摩擦。
23、使用一滑轮组把100
( http: / / www.21cnjy.com )N的重物吊起lm，绳子自由端被拉上5m，请在图12中画出该滑轮组的装配图．求所用拉力的大小．(滑轮组、绳重和摩擦均不计)
24、如图13所示，装置处于静止状态，不计滑轮和绳的重力，如果物体的重力为Gl和G2，那么G1与G2的关系是(
)
A．G1=G2
B．G1=2G2
C．G1=G2
D．无法判断
25、如图14所示装置中，若拉力F=4N，则甲、乙两弹簧测力计的读数分别为(
)
A．8N，8N
B.12N，8N
C．8N，12N
D．12N，12N
班级：
姓名：
（4）
F1
F2
（1）
（2）
（3）
F2
O
F1
A
B
（6）
0
F2
F1
（5）
（7）
F1
F2
0
（8）
0
F1
F2
（10）
（11）
（9）
（15）
0
F1
（13）
（14）
（12）
（16）
F1
F2
（17）
O
F
（19）
（18）
（3）
（1）
（2）
（4）
（5）
（6）
（7）
（8）
（9）
O
l1
F2
（12）
F2
l1
O
F1
l
2
O
（10）
（11）
F2
l1
O
（13）
杠杠_______，支点____
杠杠_______，支点____
杠杠_______，支点____
（14）
图9
F1
F2
F3
图10
图13
F1
F2
F3
图11
图12
图14
