17.3 科学探究：电动机为什么会转动 同步练习

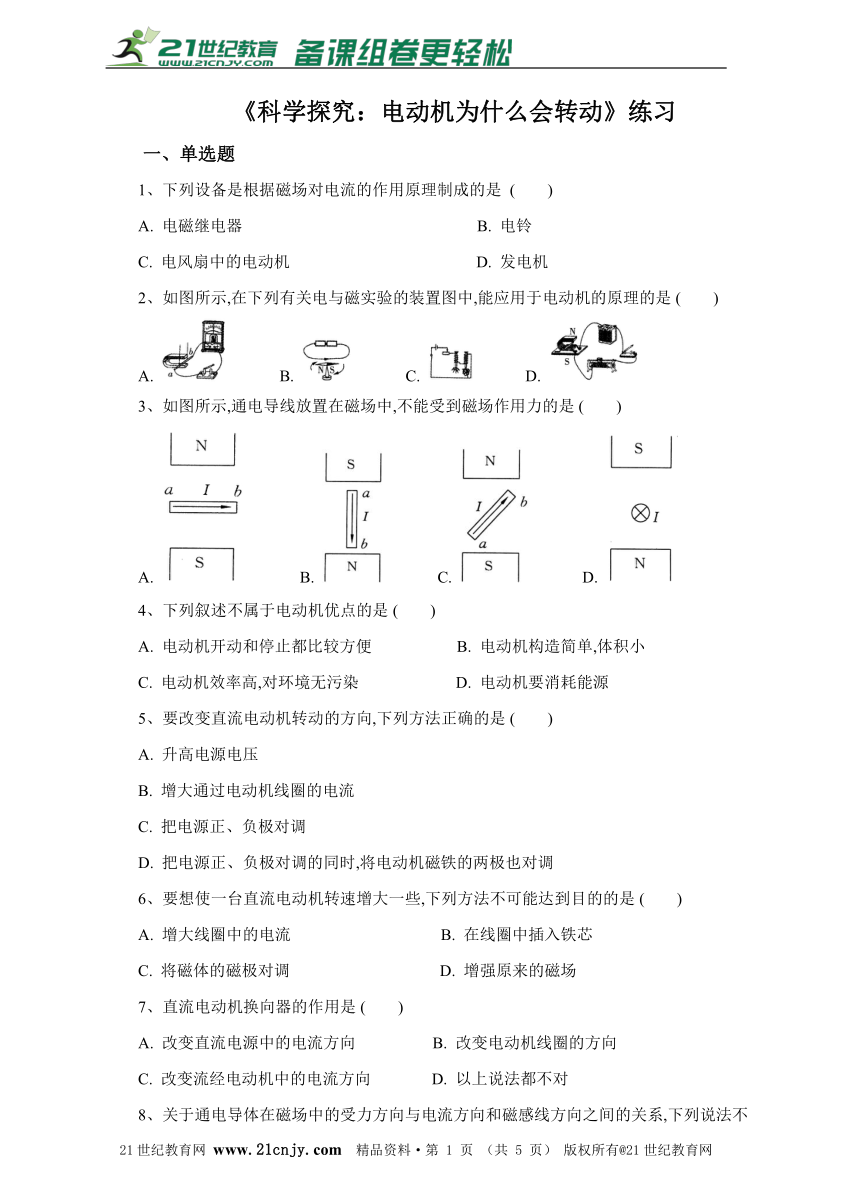

《科学探究：电动机为什么会转动》练习
一、单选题
1、下列设备是根据磁场对电流的作用原理制成的是 (　　)
A. 电磁继电器 B. 电铃
C. 电风扇中的电动机 D. 发电机 ??
2、如图所示,在下列有关电与磁实验的装置图中,能应用于电动机的原理的是?(　　)
A. ?????????????B. ?????????????C. ?????????????D. ??????????????
3、如图所示,通电导线放置在磁场中,不能受到磁场作用力的是?(　　)
A. ?????????????B. ?????????????C. ?????????????D. ?????????????
4、下列叙述不属于电动机优点的是?(　　)
A. 电动机开动和停止都比较方便??????????? B. 电动机构造简单,体积小?????????????
C. 电动机效率高,对环境无污染????????????? ? D. 电动机要消耗能源????????????
5、要改变直流电动机转动的方向,下列方法正确的是?(　　)
A. 升高电源电压????????????? ???????????
B. 增大通过电动机线圈的电流????????????
C. 把电源正、负极对调????
D. 把电源正、负极对调的同时,将电动机磁铁的两极也对调????????????
6、要想使一台直流电动机转速增大一些,下列方法不可能达到目的的是?(　　)
A. 增大线圈中的电流???????????? ? B. 在线圈中插入铁芯?????????????
C. 将磁体的磁极对调????????????? D. 增强原来的磁场?????????
7、直流电动机换向器的作用是?(　　)
A. 改变直流电源中的电流方向????????????? ?? B. 改变电动机线圈的方向?????????????
C. 改变流经电动机中的电流方向????????????? D. 以上说法都不对???????????

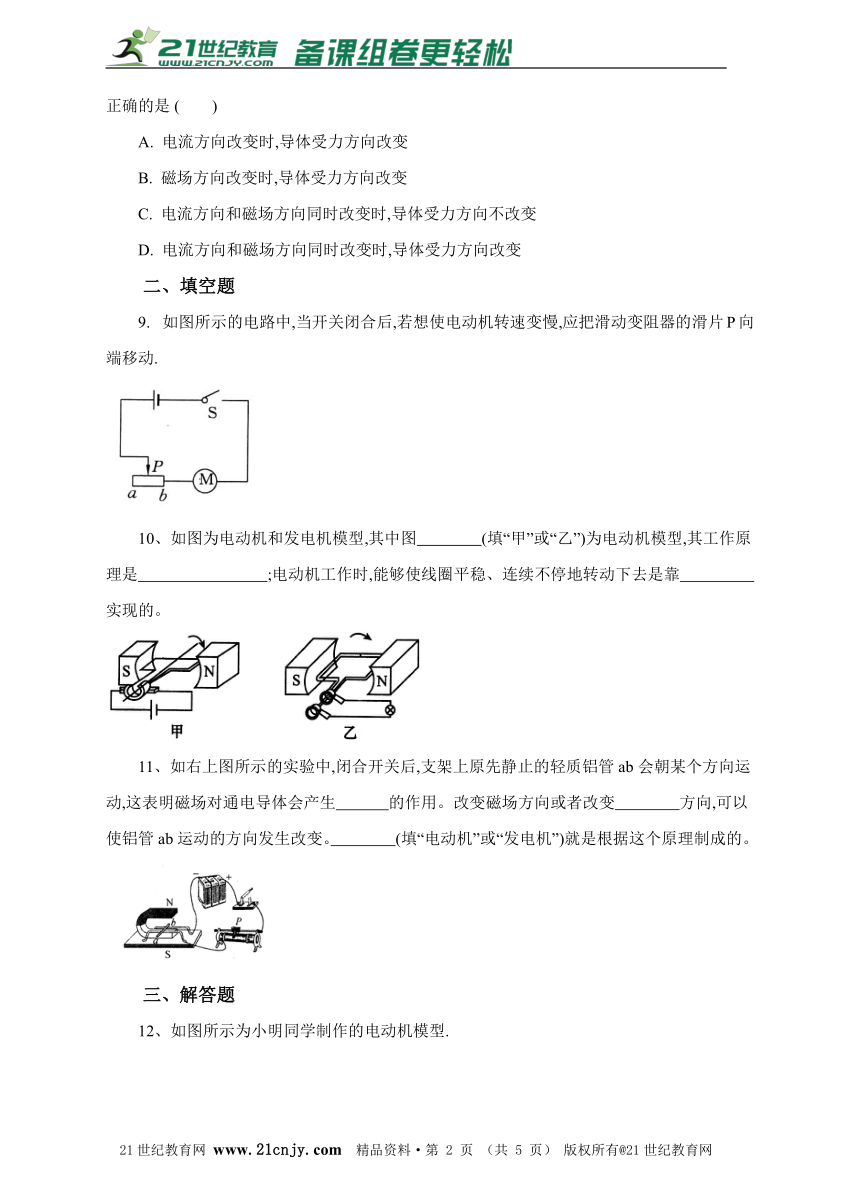

8、关于通电导体在磁场中的受力方向与电流方向和磁感线方向之间的关系,下列说法不正确的是?(　　)
A. 电流方向改变时,导体受力方向改变?????????????
B. 磁场方向改变时,导体受力方向改变?????????????
C. 电流方向和磁场方向同时改变时,导体受力方向不改变????????????
D. 电流方向和磁场方向同时改变时,导体受力方向改变?????????????
二、填空题
9. ?如图所示的电路中,当开关闭合后,若想使电动机转速变慢,应把滑动变阻器的滑片P向　　　　端移动.??21cnjy.com
10、如图为电动机和发电机模型,其中图　　　　(填“甲”或“乙”)为电动机模型,其工作原理是　　　　　　　　;电动机工作时,能够使线圈平稳、连续不停地转动下去是靠　　　　　实现的。??www.21-cn-jy.com
11、如右上图所示的实验中,闭合开关后,支架上原先静止的轻质铝管ab会朝某个方向运动,这表明磁场对通电导体会产生?????????????的作用。改变磁场方向或者改变　　　　方向,可以使铝管ab运动的方向发生改变。　　　　(填“电动机”或“发电机”)就是根据这个原理制成的。??2·1·c·n·j·y
三、解答题
12、如图所示为小明同学制作的电动机模型.?
(1)通电后，小明发现电动机不转，下面他想到的可能的原因中，你认为有可能的是(????)
A.接线柱接触不良
B.电池接反了
C.转子受到的摩擦力太大
D.永久磁体的磁极极性放反了
E.磁体的磁性太弱
F.电池太旧了
(2)经过处理后通电，小明发现电动机只转了不到一圈，就在平衡位置来回摆动，最后停了下来，请你帮助他找原因，如果要使它持续转动下去，可以怎样改进？

《科学探究：电动机为什么会转动》参考答案
1、【答案】C
【解析】电动机是根据磁场对电流的作用原理制成的,C正确;A,B,D错.
2、【答案】 D
【解析】D图为通电导体在磁场中受力的作用,为电动机原理.
3、【答案】B
【解析】B图导体中的电流方向与磁场方向重合,所以不受磁场力作用.
4、【答案】D
【解析】电动机要消耗能源这不是其优点,但构造简单,体积小;使用方便;效率高,无污染这些都是它的优点,应选D.21世纪教育网版权所有
5、【答案】C
【解析】直流电动机的转动方向与磁场方向和电流方向有关,若磁场方向不变,改变电流方向,或电流方向不变,只改变磁场方向,电动机转动方向改变,但如果两者同时改变,电动机的转向不变,所以C正确.【来源：21·世纪·教育·网】
6、【答案】C
【解析】直流电动机的转速与线圈中的电流大小有关,增大线圈中的电流可以提高其转速;还与磁场强弱有关,增强磁场也可以提高其转速;在线圈中插入铁芯也可使磁场增强,提高其转速;但对调磁极,只能改变电动机的转动方向.所以A,B,D可以,应选C.21·世纪*教育网
7. 【答案】C
【解析】直流电动机换向器的作用是线圈刚过平衡位置时,改变电流方向,使其连续转动,所以C正确.
8、【答案】D
【解析】通电导体在磁场中的受力方向与电流方向有关,又与磁场方向有关.当电流方向或磁场方向改变时,导体受力方向改变,A,B正确;但当两者方向同时改变时,导体受力方向不变,C正确,D错.应选D.www-2-1-cnjy-com
9、【答案】a
【解析】要使电动机转速变慢,应减小电路中的电流,滑片P应向a端移.
10、【答案】甲　通电导体在磁场中受力运动　换向器
【解析】本题考查电动机和发电机的原理。难度较小。发电机的原理是电磁感应现象,产生感应电流,故电路中没有电源,所以乙图是发电机模型,甲图是电动机模型;电动机工作原理是:通电线圈在磁场中受力而转动,要使线圈连续不断的转动需要换向器不断改变线圈中电流的方向。21·cn·jy·com
11、【答案】力　电流　电动机
【解析】本题考查电磁感应现象。通电导体在磁场中受力而运动,运动的方向与磁场方向和电流方向有关,电动机就是根据这一原理制成的。2-1-c-n-j-y
12、 (1)【答案】A、C、E、F
(2)【答案】停下来的原因可能是因为矩形线圈转过平衡位置后，受力方向与转动方向相反.解决方法：在线圈转过平衡位置后停止对线圈供电，可以将线圈在这一位置时与支架接触处的一端的漆皮全部刮掉，而另一端的漆皮只刮掉半周，如图所示.?21教育网
【解析】电动机不能转动可能因为不受磁场力或受到的磁场力太小，所以可能是线圈电路中无电流或电流太小，也可能是磁体的磁性太弱，还有可能是线圈受到的摩擦力太大，而直流电源为直流电动机供电，在设计时应该考虑在线圈转过半周后受到的磁场力与转动方向相反，会导致电动机不能连续转动.
