2017-2018学年高二物理粤教版选修3-1单元测试：第二章 电路3（含解析）

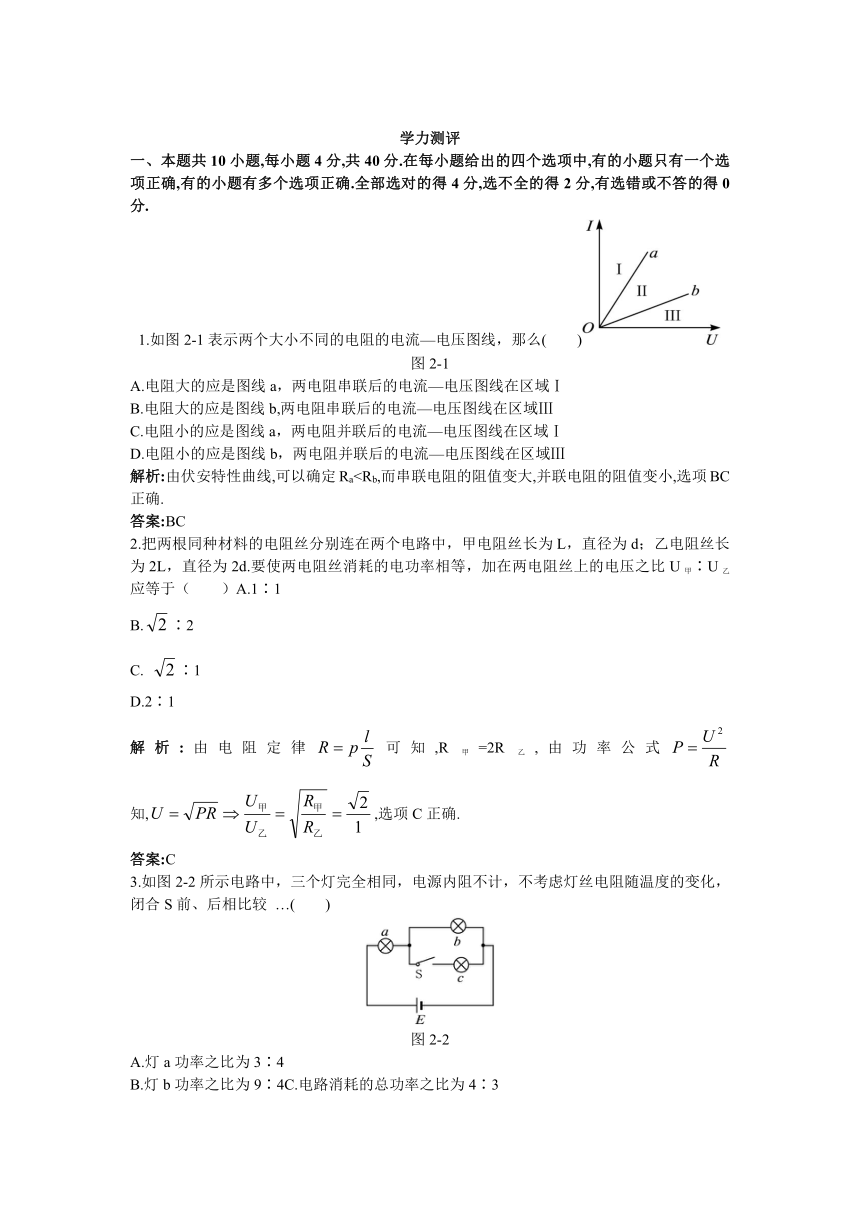

学力测评
一、本题共10小题,每小题4分,共40分.在每小题给出的四个选项中,有的小题只有一个选项正确,有的小题有多个选项正确.全部选对的得4分,选不全的得2分,有选错或不答的得0分.
1.如图2-1表示两个大小不同的电阻的电流—电压图线，那么(　　)
图2-1
A.电阻大的应是图线a，两电阻串联后的电流—电压图线在区域Ⅰ?
B.电阻大的应是图线b,两电阻串联后的电流—电压图线在区域Ⅲ?
C.电阻小的应是图线a，两电阻并联后的电流—电压图线在区域Ⅰ
D.电阻小的应是图线b，两电阻并联后的电流—电压图线在区域Ⅲ
解析:由伏安特性曲线,可以确定Ra答案:BC??
2.把两根同种材料的电阻丝分别连在两个电路中，甲电阻丝长为L，直径为d；乙电阻丝长为2L，直径为2d.要使两电阻丝消耗的电功率相等，加在两电阻丝上的电压之比U甲∶U乙应等于（　　）A.1∶1　　　　　　
B.∶2
C.
∶1
D.2∶1
解析:由电阻定律可知,R甲=2R乙,由功率公式知,,选项C正确.?
答案:C??
3.如图2-2所示电路中，三个灯完全相同，电源内阻不计，不考虑灯丝电阻随温度的变化，闭合S前、后相比较
…(　　)
图2-2
A.灯a功率之比为3∶4
B.灯b功率之比为9∶4C.电路消耗的总功率之比为4∶3
D.电源提供的功率之比为3∶4
解析:由电路图可知,?S?闭合前,a和b灯串联,;S闭合后,b灯和c灯并联再与a灯串联,,由此可得选项BD正确.?
答案:BD??

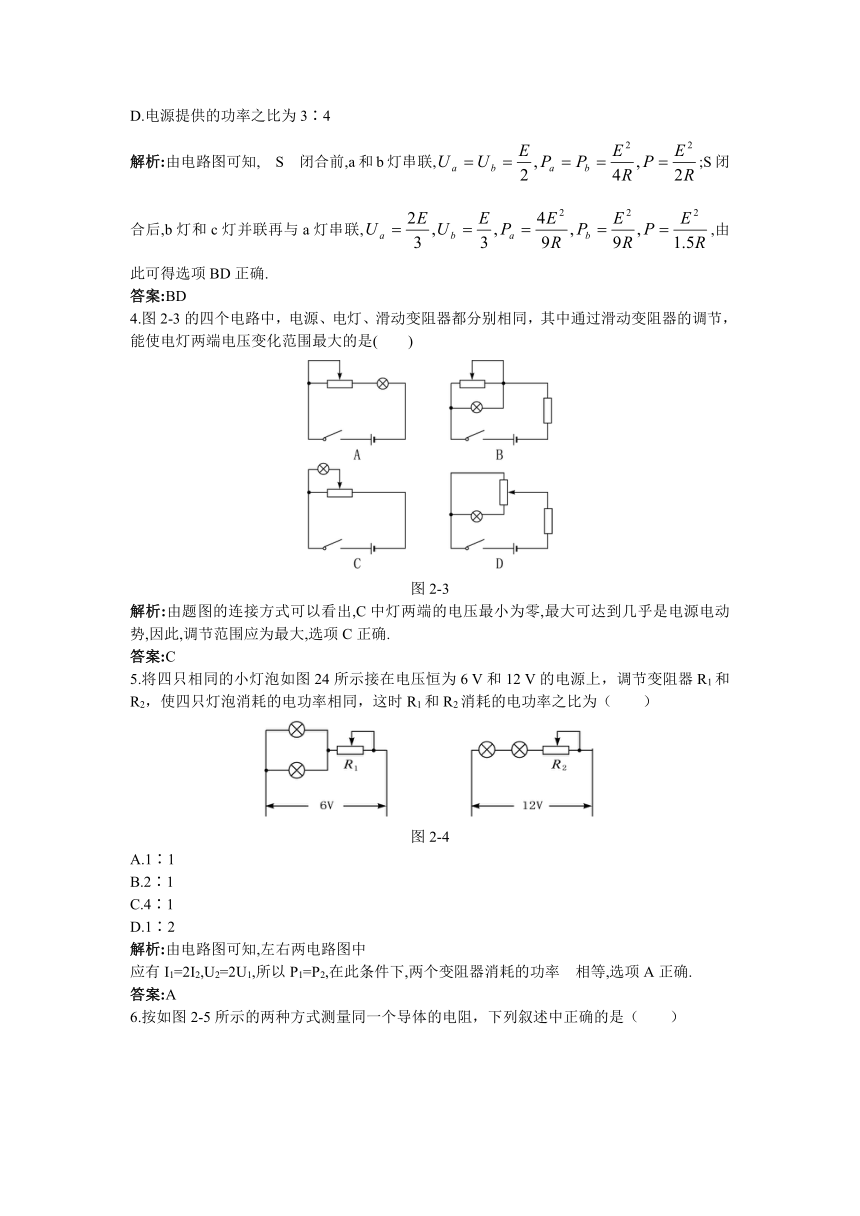

4.图2-3的四个电路中，电源、电灯、滑动变阻器都分别相同，其中通过滑动变阻器的调节，能使电灯两端电压变化范围最大的是(　　)
图2-3
解析:由题图的连接方式可以看出,C中灯两端的电压最小为零,最大可达到几乎是电源电动势,因此,调节范围应为最大,选项C正确.?
答案:C??
5.将四只相同的小灯泡如图24所示接在电压恒为6
V和12
V的电源上，调节变阻器R1和R2，使四只灯泡消耗的电功率相同，这时R1和R2消耗的电功率之比为（　　）
图2-4
A.1∶1
B.2∶1
C.4∶1
D.1∶2
解析:由电路图可知,左右两电路图中
应有I1=2I2,U2=2U1,所以P1=P2,在此条件下,两个变阻器消耗的功率?相等,选项A正确.?
答案:A??

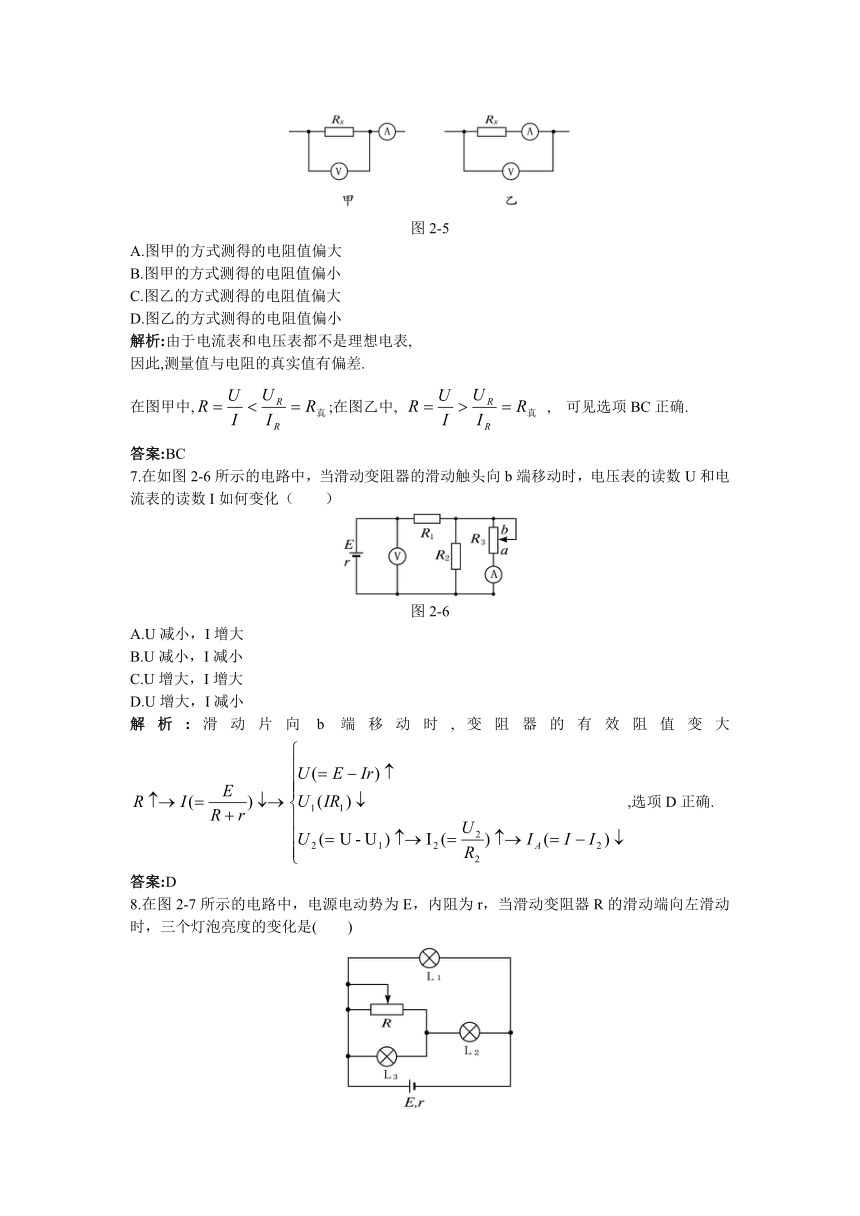

6.按如图2-5所示的两种方式测量同一个导体的电阻，下列叙述中正确的是（　　）
图2-5
A.图甲的方式测得的电阻值偏大
B.图甲的方式测得的电阻值偏小
C.图乙的方式测得的电阻值偏大
D.图乙的方式测得的电阻值偏小
解析:由于电流表和电压表都不是理想电表,
因此,测量值与电阻的真实值有偏差.?
在图甲中,;在图乙中,
,?可见选项BC正确.?
答案:BC??
7.在如图2-6所示的电路中，当滑动变阻器的滑动触头向b端移动时，电压表的读数U和电流表的读数I如何变化（　　）
图2-6
A.U减小，I增大
B.U减小，I减小
C.U增大，I增大
D.U增大，I减小
解析:滑动片向b端移动时,变阻器的有效阻值变大,选项D正确.
答案:D??

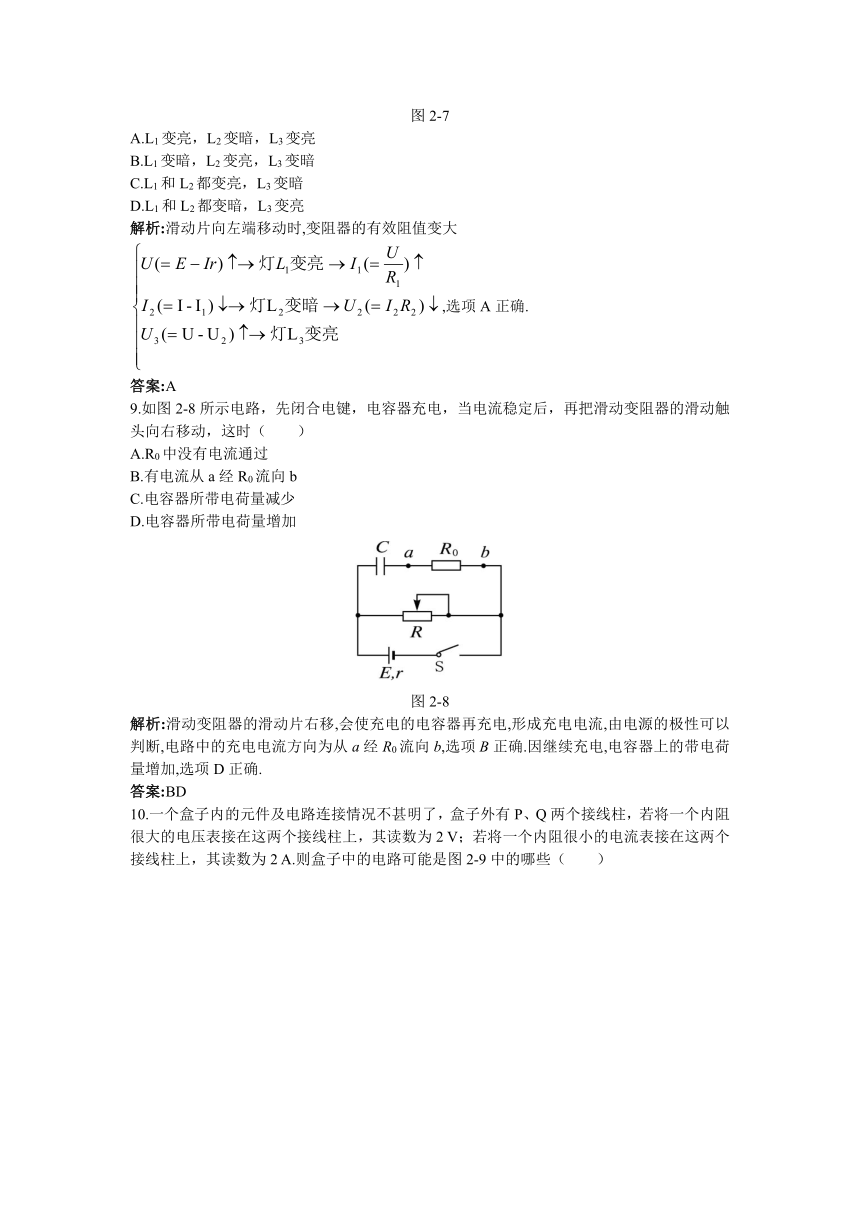

8.在图2-7所示的电路中，电源电动势为E，内阻为r，当滑动变阻器R的滑动端向左滑动时，三个灯泡亮度的变化是(　　)
图2-7
A.L1变亮，L2变暗，L3变亮
B.L1变暗，L2变亮，L3变暗
C.L1和L2都变亮，L3变暗
D.L1和L2都变暗，L3变亮?
解析:滑动片向左端移动时,变阻器的有效阻值变大?
,选项A正确.?
答案:A??
9.如图2-8所示电路，先闭合电键，电容器充电，当电流稳定后，再把滑动变阻器的滑动触头向右移动，这时（　　）
A.R0中没有电流通过
B.有电流从a经R0流向b
C.电容器所带电荷量减少
D.电容器所带电荷量增加
图2-8
解析:滑动变阻器的滑动片右移,会使充电的电容器再充电,形成充电电流,由电源的极性可以判断,电路中的充电电流方向为从a经R0流向b,选项B正确.因继续充电,电容器上的带电荷量增加,选项D正确.??
答案:BD??
10.一个盒子内的元件及电路连接情况不甚明了，盒子外有P、Q两个接线柱，若将一个内阻很大的电压表接在这两个接线柱上，其读数为2
V；若将一个内阻很小的电流表接在这两个接线柱上，其读数为2
A.则盒子中的电路可能是图2-9中的哪些（　　）
图2-9
解析:电流表和电压表都是理想表,由测试结果可?知,选项BC符合要求.?
对B:用电压表测试,U=E=2
V,用电流表测试,I=E/r=2
A;?
对C:用电压表测试,U=ER/(R+r)=2
V,用电流表测试,I=E/r=2
A.?
选项BC正确.?
答案:BC??
二、本题共8小题，共60分.按题目的要求作答，解答时应写出必要的文字说明、方程式和重要步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位.
11.（4分）某同学利用电流表、电压表测量一电阻丝的阻值（阻值约8
Ω），他把各实验器材连接成如图2-10所示的电路.请你把错接的导线打上“×”号，然后画上正确的连线.?
图2-10
解析:电压表的量程选择不对,电压表应并联在电阻丝两端.?
答案:见下图?
12.（4分）一个小灯泡L的电阻大约是10
Ω，为了测量该灯泡比较准确的阻值，提供了以下器材：
A.电动势3
V、内电阻约1
Ω的电池；?
B.量程0～0.6
A的电流表,量程0～3.0
V的电压表；
C.电阻调节范围0～10
Ω的滑动变阻器,电键和导线若干.
试设计一个电路，使电灯两端的电压调节范围尽可能大，把此电路图画在如图2-1-1所示的虚线方框内.
图2-1-1
解析:按照题目的要求,设计的电路如图所示,要考虑
电流表和电压表的连接方式,还要考虑电压的调节范围要足够大,所以,变阻器采用分压方式.?
答案:如图?
13.(4分)在图2-1-2中用实线表示导线，将各元件连接成测量干电池的电动势和内电阻的实验电路.?
图2-1-2
解析:测量电源电动势和内阻的方法是伏安法,电路原理如下图所示.?
答案:如下图所示?
14.(4分)使用一个多用电表测量两个定值电阻（已知电表正中间的刻度读数是15，两个定值电阻的阻值约为R1=20
Ω、R2=30
kΩ），在下列的一系列操作中，选出尽可能准确地测定各电阻值，并符合多用表使用规则的各项操作，将它们的序号填写在横线的空白处.
A.把选择开关转到“×1”挡；
B.把选择开关转到“×10”挡；
C.把选择开关转到“×100”挡；
D.把选择开关转到“×1
k”挡；
E.把选择开关转到“OFF”挡；F.将两表笔分别接触R1两端,读出R1的阻值后即断开；
G.将两表笔分别接触R2两端,读出R2的阻值后即断开；
H.将两表笔短接,调节调零旋钮,使表针指在刻度线右端的“0”刻度.
所选操作的合理顺序是__________________.
解析:多用电表测电阻要考虑两个因素:①选择合适的倍率;②每次改变量程时要?调零.??
答案:DHGAHFE或AHFDHGE??
15.（10分）在如图213所示的电路中，变阻器R0的最大阻值为12
Ω，L为“6
V
6
W”的灯泡，电源电压U=18
V，且保持不变.当变阻器的触头滑至某处时，灯泡L正好正常发光，这时变阻器消耗的功率是多大？
图2-1-3?
解析:灯泡电阻??
设变阻器与灯泡并联部分的电阻为R，?
则另一部分的电阻为R0－R?
由解得R=6
Ω??
这时变阻器消耗功率为?
.?
答案:30
W??
16.（12分）在如图214所示的电路中，R3=4
Ω，A的示数为0.75
A
，V的示数为2
V.突然有一个电阻被烧断，使得A的示数变为0.80
A，V的示数变为3.2
V（不考虑电表内阻的影响）.
图2-1-4
(1)哪一个电阻被烧断？?
(2)求电阻R1和R2的阻值;
(3)求电源的电动势和内电阻.解析:(1)电阻R2被烧断.?
(2)电阻R2被烧断后，V的示数就是电源的路端电压，也就是电阻R1两端的电压.
??
电阻R2烧断前，通过R2的电流为??
电阻R2的阻值为.?
(3)由闭合电路欧姆定律得?
E=I1R1+(I1+I23)r,E=I2R1+I2r?
联立上面两式,解得E=4
V,r=1
Ω.?
答案:(1)R2被烧断　
(2)4.0
Ω??　8.0
Ω?　
(3)4
V??　1
Ω??
17.（11分）如图2-1-5所示的电路中，R1=3
Ω，R2=9
Ω，R3=6
Ω，电源电动势E=24
V，内阻不计.当开关S1、S2均断开和均闭合时，灯泡L都同样正常发光.
图2-1-5
(1)写出两种情况下流经灯泡的电流方向：
S1、S2均断开时：________________________;
S1、S2均闭合时：________________________.
?(2)求灯泡正常发光时的电阻R和电压U.
解析:(1)?S1、S2均断开时流过灯泡的电流为b→a；?
S1、S2均闭合时流过灯泡的电流为a→b.?
(2)S1、S2均断开时流过灯泡的电流?
S1、S2均闭合时流过灯泡的电流?
同样正常发光，应有I1=I2?
即?
解得???
.?
答案:(1)b→a　a→b　
(2)R=3
Ω?　U=4.8
V??
18.（11分）如图2-1-6所示的电路中，电键K1断开时，电键K2分别接到M端和N端，电压表的示数之比U1∶U2=4∶3，电键K1接通后，滑动变阻器的滑片移到a点，ac间电阻为R1.将K2分别接到M端与N端时，变阻器消耗的电功率恰好都是4
W.若变阻器的滑片移到b点，bc间电阻为R2，R2=R1/4，K2接到N端时，变阻器消耗的电功率也是4
W.那么，将K2再接到M端时，变阻器消耗的电功率Px是多少？（电源电动势和内电阻恒定不变，电压表对测量的影响忽略不计）
?
图2-1-6
解析:U1∶U2=E1∶E2=4∶3
①?
②?
③?
④?
⑤?
由①②③④⑤解得Px=2.56
W.?
答案:Px=2.56
W??
