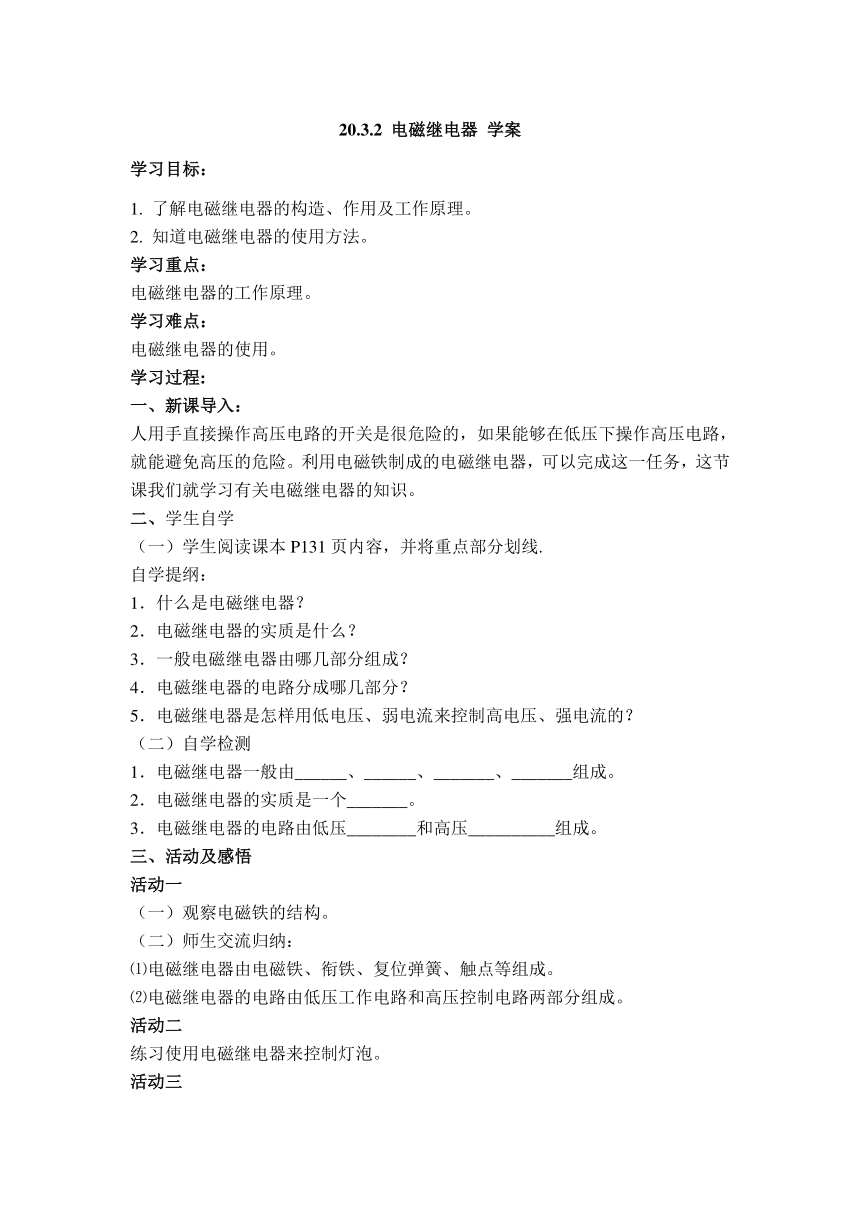

20.3.2 电磁继电器 学案（含答案）

20.3.2
电磁继电器
学案
学习目标：
1.
了解电磁继电器的构造、作用及工作原理。
2.
知道电磁继电器的使用方法。
学习重点：
电磁继电器的工作原理。
学习难点：
电磁继电器的使用。
学习过程:
一、新课导入：
人用手直接操作高压电路的开关是很危险的，如果能够在低压下操作高压电路，就能避免高压的危险。利用电磁铁制成的电磁继电器，可以完成这一任务，这节课我们就学习有关电磁继电器的知识。
二、学生自学
（一）学生阅读课本P131页内容，并将重点部分划线.
自学提纲：
1．什么是电磁继电器？
2．电磁继电器的实质是什么？
3．一般电磁继电器由哪几部分组成？
4．电磁继电器的电路分成哪几部分？
5．电磁继电器是怎样用低电压、弱电流来控制高电压、强电流的？
（二）自学检测
1．电磁继电器一般由______、______、_______、_______组成。
2．电磁继电器的实质是一个_______。
3．电磁继电器的电路由低压________和高压__________组成。
三、活动及感悟
活动一
（一）观察电磁铁的结构。
（二）师生交流归纳：
⑴电磁继电器由电磁铁、衔铁、复位弹簧、触点等组成。
⑵电磁继电器的电路由低压工作电路和高压控制电路两部分组成。
活动二
练习使用电磁继电器来控制灯泡。
活动三
（一）电磁继电器的应用：学生分组完成教材P132页动手动脑学物理第1、2题。
（二）小组展示，教师总结。
课堂小结：
1.电磁继电器是利用_________电路的通断来间接控制____________电路的通断的装置。
2.电磁继电器主要由_______、_______、________、______组成。
3.电磁继电器的实质就是一种_______。
4.电磁继电器广泛应用于现代生活生产和自动化控制中。
达标检测：
1、如图所示电路是电磁继电器的结构图.其中A是______，B是______，C是______，D是______.用电磁继电器可以实现用______电压、______电流的控制电路，来控制______电压、______电流的工作电路
2、如图，是用电磁继电器控制的电路。当开关S闭合后（
）
A.甲灯亮
B.乙灯亮
C.两灯都亮
D.两灯都不亮
3、下列功能中，电磁继电器不能完成（
）
A.控制电路中电流的连续变化。
B.控制工作电路中电流的有无
C.利用低电压、弱电流控制高电压、强电流。
D.远距离自动控制和操作。
4、用电磁继电器来操纵高电压、强电流，其主要作用是（
）
A.节约用电
B.操作简单
C.保护用电器
D.避免危险
课外作业：
1、完成教材P132页动手动脑学物理第3、4题。
2、如图9-47所示的自动电路中，当开关s断开时，工作电路的情况是（
）
A．灯亮，电动机不转，电铃响
B．灯亮，电动机转起来，电铃响
C．灯不亮，电动机不转，电铃响
D．灯亮，电动机转起来，电铃不响
3、某同学想利用电磁继电器制成一个温度自动报警器，实现对温控箱内的温度监控．用如图所示带金属触丝的水银温度计和电磁继电器组装成自动报警器，正常情况下绿灯亮，当温控箱内温度升高到一定温度时．红灯亮(绿灯熄灭)．请按此要求连接电路(红、绿灯的额定电压相同)．
第二课时
电磁继电器
自学检测：
1．电磁铁
弹簧
衔铁
触点
2．开关
3.
控制电路
工作电路
课堂小结：
1．低电压弱电流
高电压强电流
2．电磁铁
弹簧
衔铁
触点
3．开关
达标检测：
1.电磁铁
衔铁
弹簧
触点
低
弱
高
强
2.B
3.
A
4.D
课外作业：
2.
D
3.
略
