2017-2018学年高二物理粤教版选修3-1自我检测：2.3.研究闭合电路（含解析）

自我检测

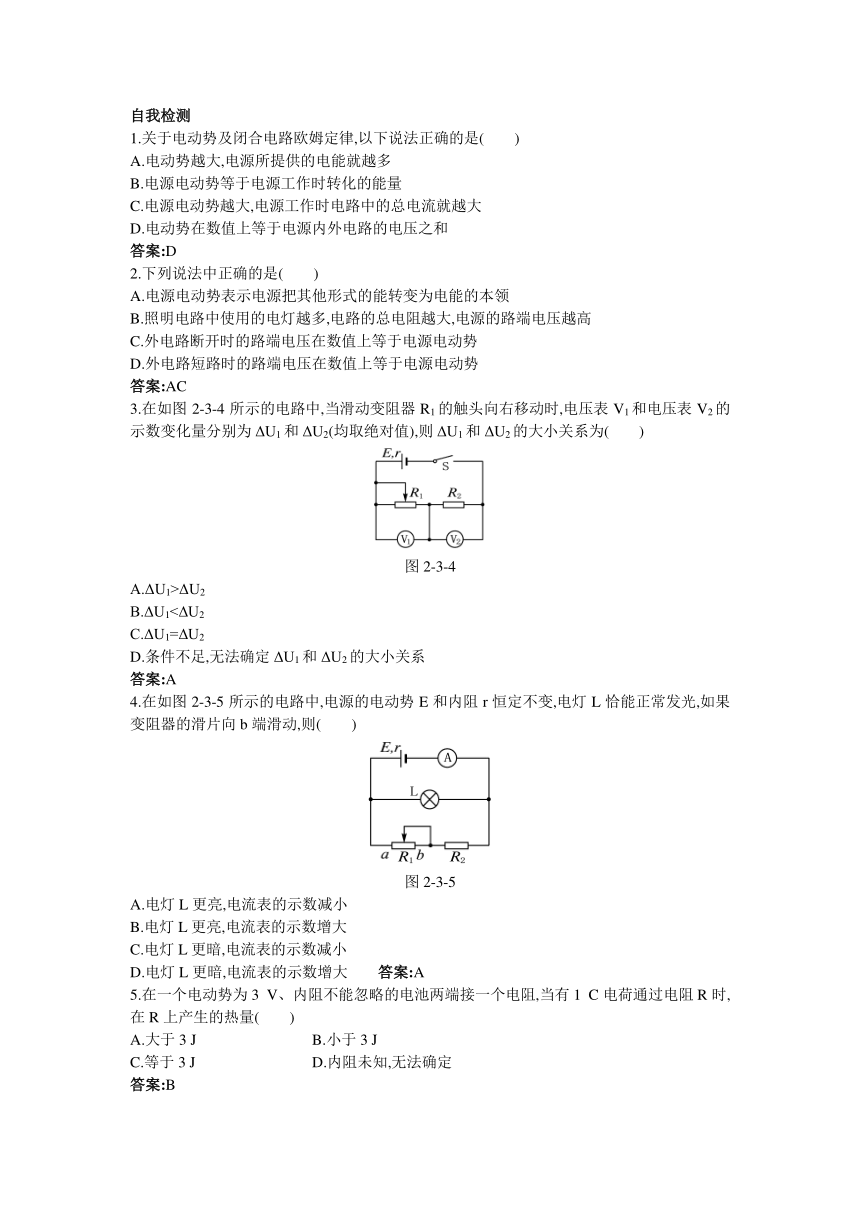

1.关于电动势及闭合电路欧姆定律,以下说法正确的是(　　)
A.电动势越大,电源所提供的电能就越多
B.电源电动势等于电源工作时转化的能量
C.电源电动势越大,电源工作时电路中的总电流就越大
D.电动势在数值上等于电源内外电路的电压之和??
答案:D　
2.下列说法中正确的是(　　)
A.电源电动势表示电源把其他形式的能转变为电能的本领
B.照明电路中使用的电灯越多,电路的总电阻越大,电源的路端电压越高
C.外电路断开时的路端电压在数值上等于电源电动势
D.外电路短路时的路端电压在数值上等于电源电动势?
答案:AC　
3.在如图2-3-4所示的电路中,当滑动变阻器R1的触头向右移动时,电压表V1和电压表V2的示数变化量分别为ΔU1和ΔU2(均取绝对值),则ΔU1和ΔU2的大小关系为(　　)
图2-3-4
A.ΔU1>ΔU2
B.ΔU1<ΔU2
C.ΔU1=ΔU2
D.条件不足,无法确定ΔU1和ΔU2的大小关系
答案:A　
4.在如图2-3-5所示的电路中,电源的电动势E和内阻r恒定不变,电灯L恰能正常发光,如果变阻器的滑片向b端滑动,则(　　)
图2-3-5
A.电灯L更亮,电流表的示数减小?
B.电灯L更亮,电流表的示数增大
C.电灯L更暗,电流表的示数减小
D.电灯L更暗,电流表的示数增大? 答案:A　
5.在一个电动势为3
V、内阻不能忽略的电池两端接一个电阻,当有1
C电荷通过电阻R时,在R上产生的热量(　　)
A.大于3
J　　　
B.小于3
J
C.等于3
J
D.内阻未知,无法确定
答案:B　

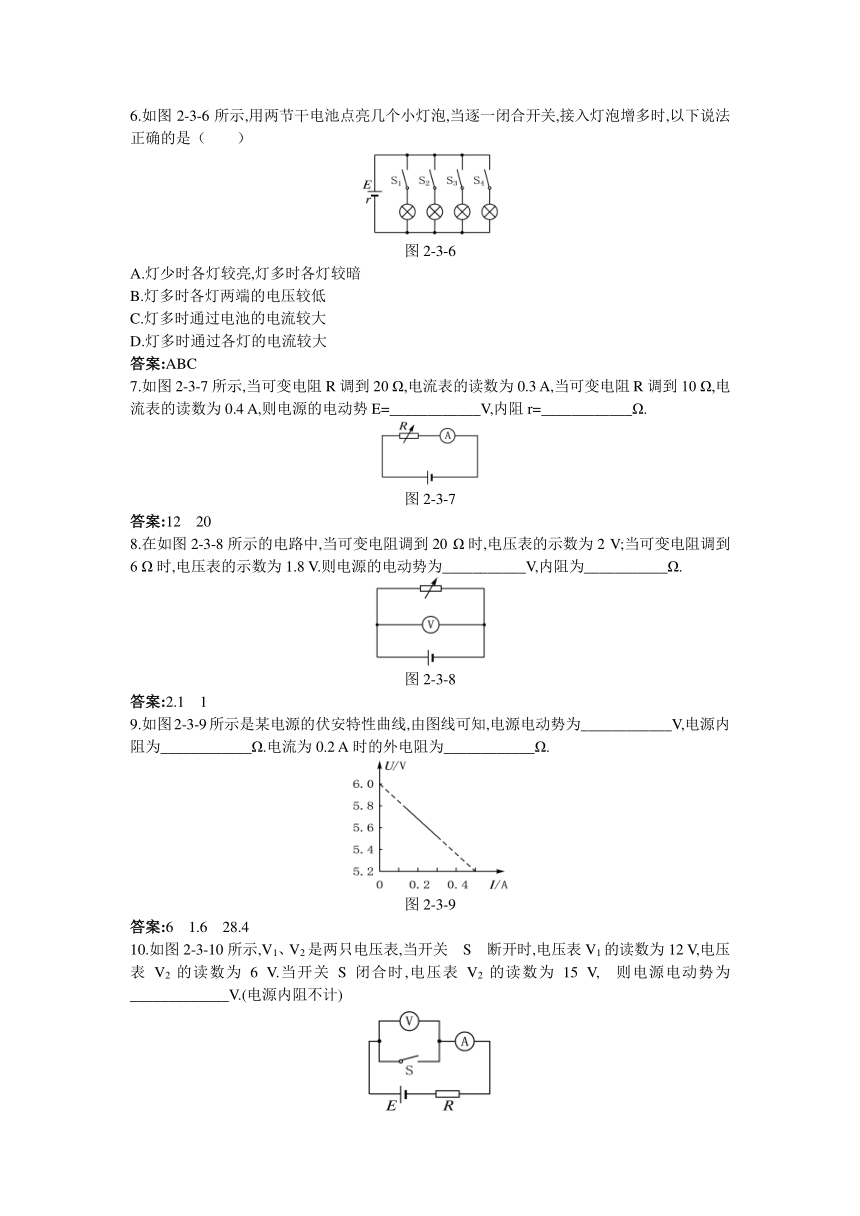

6.如图2-3-6所示,用两节干电池点亮几个小灯泡,当逐一闭合开关,接入灯泡增多时,以下说法正确的是（　　）
图2-3-6
A.灯少时各灯较亮,灯多时各灯较暗
B.灯多时各灯两端的电压较低
C.灯多时通过电池的电流较大
D.灯多时通过各灯的电流较大?
答案:ABC??
7.如图2-3-7所示,当可变电阻R调到20
Ω,电流表的读数为0.3
A,当可变电阻R调到10
Ω,电流表的读数为0.4
A,则电源的电动势E=____________V,内阻r=____________Ω.?
图2-3-7
答案:12　20　
8.在如图2-3-8所示的电路中,当可变电阻调到20
Ω时,电压表的示数为2
V;当可变电阻调到6
Ω时,电压表的示数为1.8
V.则电源的电动势为___________V,内阻为___________Ω.?
图2-3-8
答案:2.1　1　
9.如图2-3-9所示是某电源的伏安特性曲线,由图线可知,电源电动势为____________V,电源内阻为____________Ω.电流为0.2
A时的外电阻为____________Ω.?
图2-3-9
答案:6　1.6　28.4　
10.如图2-3-10所示,V1、V2是两只电压表,当开关?S?断开时,电压表V1的读数为12
V,电压表V2的读数为6
V.当开关S闭合时,电压表V2的读数为15
V,?则电源电动势为_____________V.(电源内阻不计)?
图2-3-10
答案:20?
11.在如图2-3-11所示的电路中,电压U恒定不变,所有电阻的阻值都是R,此时带电粒子P静止在平行板电容器之间,当开关S接通时,带电粒子P将(　　)
图2-3-11
A.向下做加速运动
B.向上做加速运动 C.仍然保持静止状态
D.都有可能?
答案:A　
12.在如图2-3-12所示的电路中,电源电动势E=6
V,内阻r未知,R0为定值电阻.一同学误将电流表并联在电阻Rx的两端,其读数为2
A;将此电流表换成电压表后,读数为3
V.?若电流表和电压表均为理想电表,则R
x的阻值为(　　)
图2-3-12
A.1
Ω
B.2
Ω
C.3
Ω
D.4
Ω?
答案:C　
13.在如图2-3-13所示的电路中,电源电动势为6
V,当开关S接通后,灯泡L1和L2都不亮,用电压表测得各部分电压是Uab=6
V,Ucd=6
V,Uad=0,由此可断定(　　)
图2-3-13
A.L1和L2的灯丝都烧断了
B.L1的灯丝烧断
C.L2的灯丝烧断
D.变阻器R烧断
答案:C?　
14.在如图2-3-14所示的电路中,电源电动势E=6
V,内阻r=0.5
Ω,电阻R1=9.5
Ω,R2=R3=10
Ω,电压表为理想表.则开关S分别接到1、2和3三个位置时,电压表的示数分别为__________V、__________V和__________V.?
图2-3-14
答案:0　2.85　3.8?
15.在如图2-3-15甲所示的电路中,电阻R的阻值不断改变,电路中的电流和电源的路端电压也在不断改变,电源的UI图线如图乙所示,由图象确定电阻R的变化范围为____________.
图2-3-15
答案:0≤R≤4
?Ω??
