2017-2018学年高二物理粤教版选修3-1自我检测：2.6.走进门电路 2.7.了解集成电路（含解析）

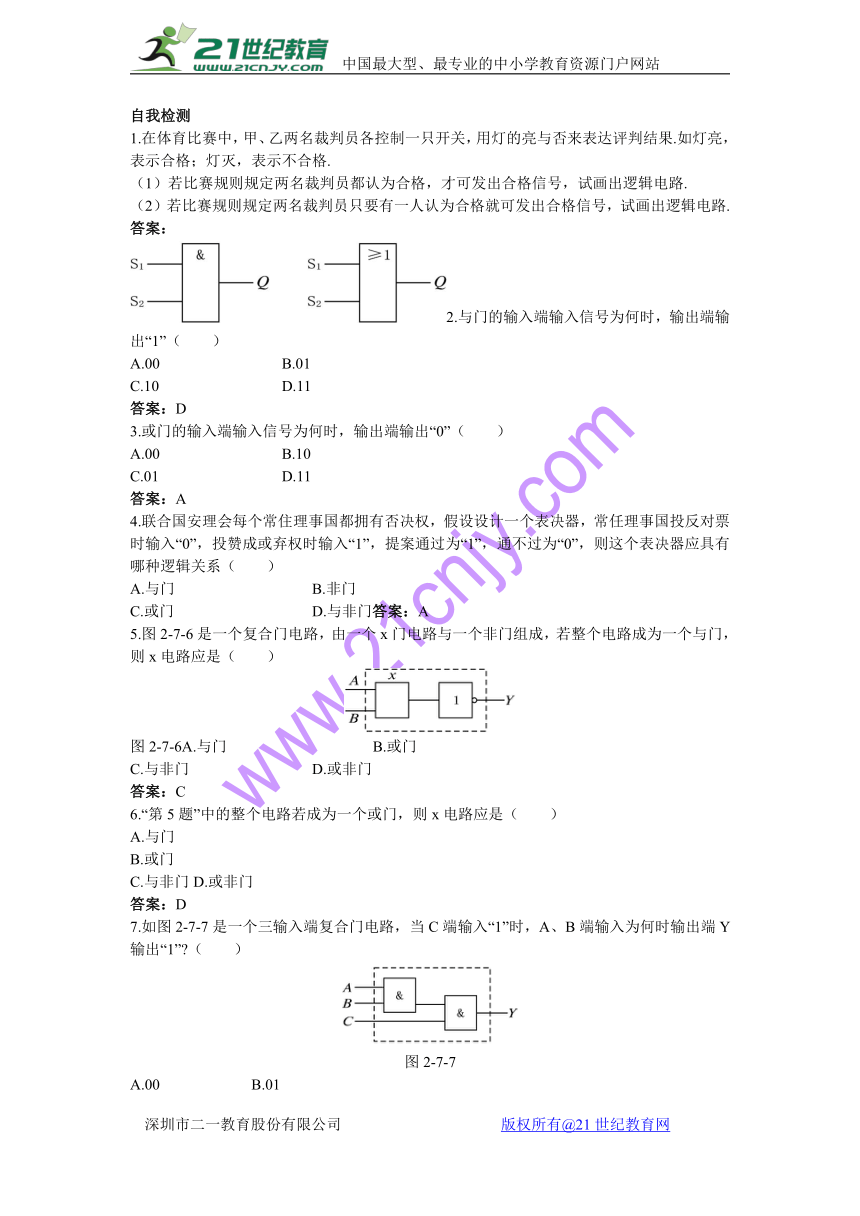

自我检测
1.在体育比赛中，甲、乙两名裁判员各控制一只开关，用灯的亮与否来表达评判结果.如灯亮，表示合格；灯灭，表示不合格.21世纪教育网版权所有
（1）若比赛规则规定两名裁判员都认为合格，才可发出合格信号，试画出逻辑电路.
（2）若比赛规则规定两名裁判员只要有一人认为合格就可发出合格信号，试画出逻辑电路.答案：
2.与门的输入端输入信号为何时，输出端输出“1”（　　）
A.00 　 　? B.01 　 　
C.10 　 　? D.11
答案：D　
3.或门的输入端输入信号为何时，输出端输出“0”（　　）
A.00 B.10
C.01? D.11
答案：A??
4.联合国安理会每个常住理事国都拥有否决权，假设设计一个表决器，常任理事国投反对票时输入“0”，投赞成或弃权时输入“1”，提案通过为“1”，通不过为“0”，则这个表决器应具有哪种逻辑关系（　　）21cnjy.com
A.与门? B.非门
C.或门? D.与非门答案：A?　
5.图2-7-6是一个复合门电路，由一个x门电路与一个非门组成，若整个电路成为一个与门，则x电路应是（　　）2·1·c·n·j·y
图2-7-6A.与门 B.或门
C.与非门 D.或非门
答案：C?　
6.“第5题”中的整个电路若成为一个或门，则x电路应是（　　）
A.与门
B.或门
C.与非门D.或非门
答案：D?　
7.如图2-7-7是一个三输入端复合门电路，当C端输入“1”时，A、B端输入为何时输出端Y输出“1”?（　　）21教育网
图2-7-7
A.00 B.01
C.10 D.11
答案：D?　
8.如图2-7-8所示，一个三输入端复合门电路，当输入为101时，输出为.(填“0”或“1”)
图2-7-8
答案：1　
9.与非门可以改装成一个非门，方法为只用一个输入端如A端，而另一个输入端B端输入稳定信号，则为把与非门改装成非门，B端应始终输入_______________(填“0”或“1”).
答案：1?
10.图2-7-9表示一个三输入端的与门电路，写出这个门电路的真值表.
图2-7-9解答：真值表如下.?
11.我们的生活中有一种声控感应灯.像住宅楼楼梯间的灯，在有光或者无声时，灯都不会亮，而在无光有声时，灯就会自动点亮.你能自己探索一下逻辑关系吗？21·cn·jy·com
答案：与非门原理　
12.一个机要仓库有一扇很大的电动仓库门，门上装有三把电动锁，三个机要员各有一把锁的钥匙，只有三人同时转动自己的钥匙（闭合自己的开关），才能通过一个继电器把门打开.图2-7-10中的S1、S2、S3?是三个锁内的开关，J为继电器（图中未画电动机的电路），请在方框内标明符合要求的3输入的门电路.www.21-cn-jy.com
图2-7-10
答案：与门逻辑?
