15.2 电流和电路 同步练习

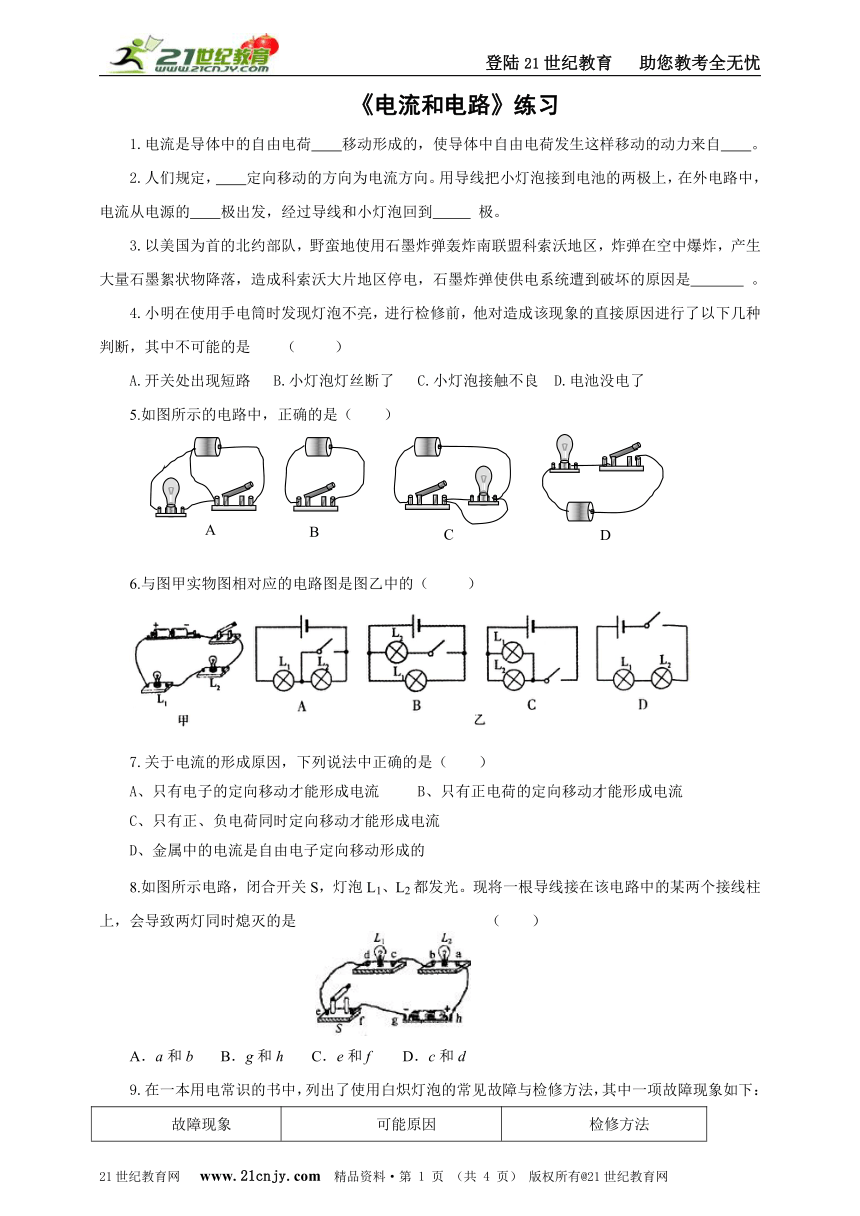

《电流和电路》练习
电流是导体中的自由电荷 移动形成的，使导体中自由电荷发生这样移动的动力来自 。
人们规定， 定向移动的方向为电流方向。用导线把小灯泡接到电池的两极上，在外电路中，电流从电源的 极出发，经过导线和小灯泡回到 极。www.21-cn-jy.com
以美国为首的北约部队，野蛮地使用石墨炸弹轰炸南联盟科索沃地区，炸弹在空中爆炸，产生大量石墨絮状物降落，造成科索沃大片地区停电，石墨炸弹使供电系统遭到破坏的原因是 。
小明在使用手电筒时发现灯泡不亮，进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是 （ ）2·1·c·n·j·y
A.开关处出现短路 B.小灯泡灯丝断了 C.小灯泡接触不良 D.电池没电了
5.如图所示的电路中，正确的是（ ）
6.与图甲实物图相对应的电路图是图乙中的（ ）
7.关于电流的形成原因，下列说法中正确的是（ ）
A、只有电子的定向移动才能形成电流 B、只有正电荷的定向移动才能形成电流
C、只有正、负电荷同时定向移动才能形成电流
D、金属中的电流是自由电子定向移动形成的
8.如图所示电路，闭合开关S，灯泡L1、L2都发光。现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是 （　　）21世纪教育网版权所有
A．a和b B．g和h C．e和f D．c和d

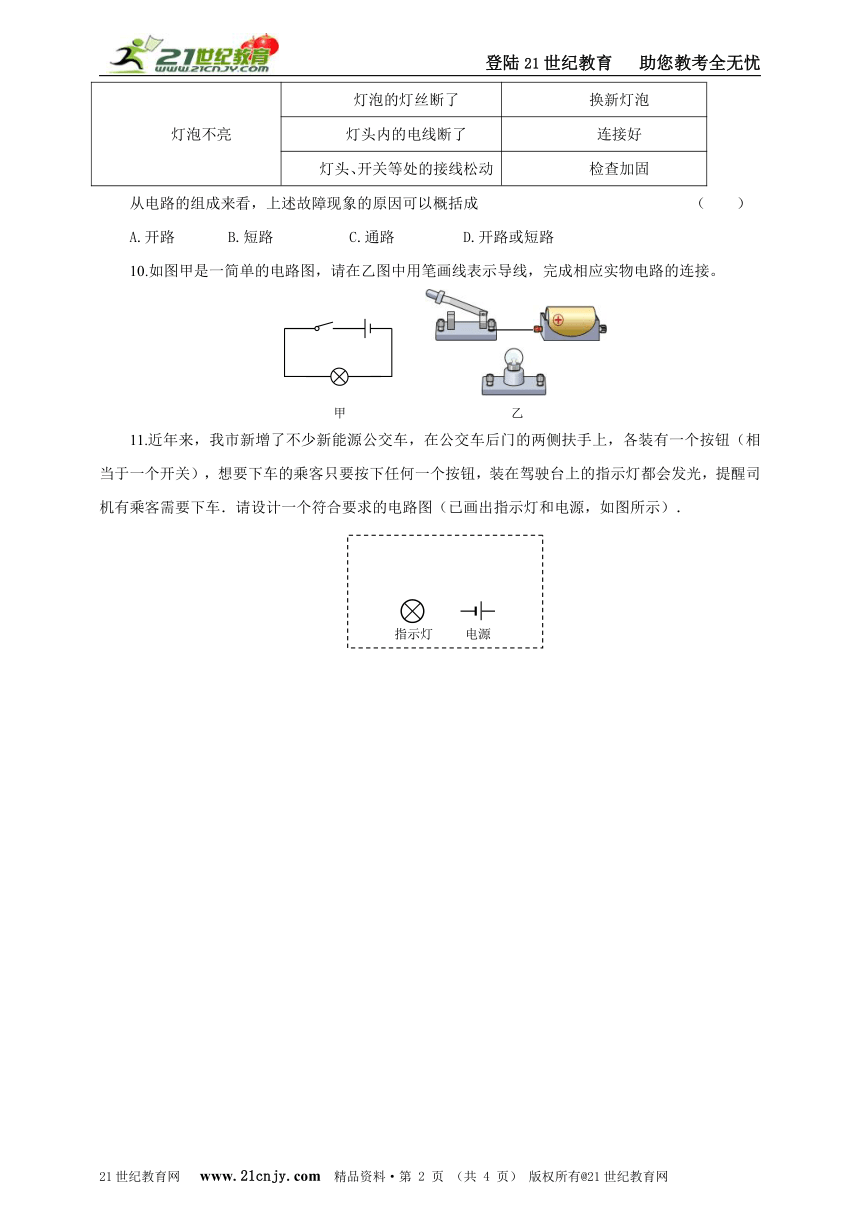

9.在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下：
故障现象
可能原因
检修方法
灯泡不亮
灯泡的灯丝断了
换新灯泡
灯头内的电线断了
连接好
灯头、开关等处的接线松动
检查加固
从电路的组成来看，上述故障现象的原因可以概括成 （ ）
A.开路 B.短路 C.通路 D.开路或短路
10.如图甲是一简单的电路图，请在乙图中用笔画线表示导线，完成相应实物电路的连接。
11.近年来，我市新增了不少新能源公交车，在公交车后门的两侧扶手上，各装有一个按钮（相当于一个开关），想要下车的乘客只要按下任何一个按钮，装在驾驶台上的指示灯都会发光，提醒司机有乘客需要下车．请设计一个符合要求的电路图（已画出指示灯和电源，如图所示）．
答案与解析
定向；电源
正电荷；正；负
石墨絮状物使电路短路
解析：因为石墨是导体，石墨絮状物降落，将电线连接起来，这样电路就是短路，所以，会使大片地区停电。
A
解析：开关处出现短路，闭合了电路，开关失去了控制作用，但灯发光，故A符合题意；
小灯泡灯丝断、小灯泡接触不良，属于电路开路，电路中无电流，灯不能亮；电池没电了，灯亮不起来，故选A。21教育网
D
解析：ABC三图中，开关闭合都会造成电源短路，是错误的，D图正确。
D
解析：两灯逐次连接，开关控制两盏灯，所以电路图D与甲图对应。
D
解析：电荷的定向移动形成电流，形成电流的可以是正电荷也可以是负电荷的定向移动；金属导电靠的是自由电子，自由电子定向移动形成了电流，所以D正确。21cnjy.com
B
解析：导线连接a、b两接线柱，灯泡L2被短路，只有灯泡L1工作，故A不符合题意；
导线连接g、h两接线柱，电源短路，两灯都不能发光（即两灯同时熄灭），故B符合题意；
导线连接e、f两接线柱，相当于闭合开关，两灯都能发光，故C不符合题意；
导线连接c、d两接线柱，灯泡L1被短路，只有灯泡L2工作，故D不符合题意。
A
解析：当灯泡不亮时，根据所给的原因可以得出，都是因为开路现象发生的，因此该灯泡不发光的故障可归纳为电路出现了开路现象。21·cn·jy·com
解析：从电路图可知，电流从电源的正极出发，依次串联开关、灯泡，回到电源的负极，如下图所示：
11.解析：只要按下任何一个按钮，指示灯都会发光，说明这两个开关互不影响，是并联的；
如图所示：
