16.4 变阻器 同步练习

《变阻器》练习

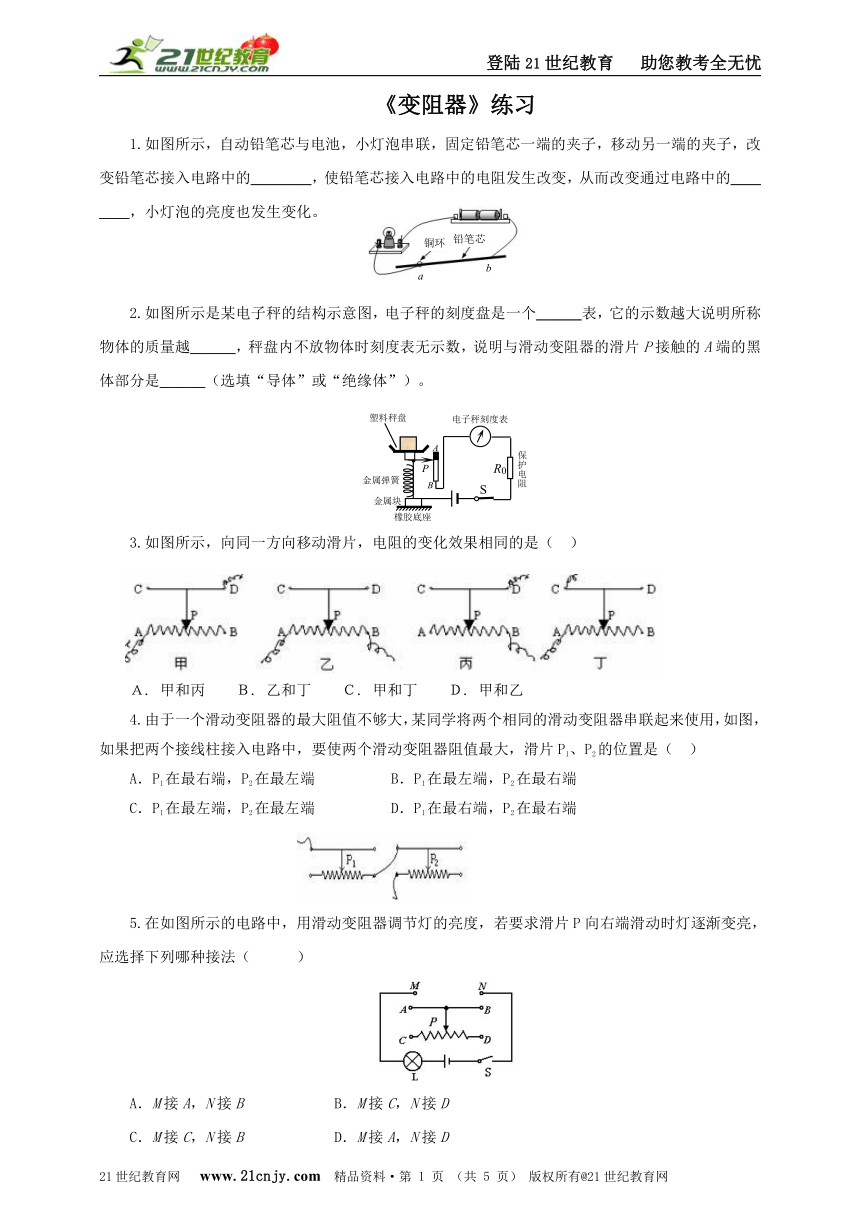

1.如图所示，自动铅笔芯与电池，小灯泡串联，固定铅笔芯一端的夹子，移动另一端的夹子，改变铅笔芯接入电路中的＿＿＿＿，使铅笔芯接入电路中的电阻发生改变，从而改变通过电路中的＿＿＿＿，小灯泡的亮度也发生变化。2-1-c-n-j-y
2.如图所示是某电子秤的结构示意图，电子秤的刻度盘是一个＿＿＿表，它的示数越大说明所称物体的质量越＿＿＿，秤盘内不放物体时刻度表无示数，说明与滑动变阻器的滑片P接触的A端的黑体部分是＿＿＿（选填“导体”或“绝缘体”）。【出处：21教育名师】
3.如图所示，向同一方向移动滑片，电阻的变化效果相同的是（ ）
Ａ. 甲和丙　　Ｂ. 乙和丁　　Ｃ. 甲和丁　　Ｄ. 甲和乙
4.由于一个滑动变阻器的最大阻值不够大，某同学将两个相同的滑动变阻器串联起来使用，如图，如果把两个接线柱接入电路中，要使两个滑动变阻器阻值最大，滑片P1、P2的位置是（ ）
A．P1在最右端，P2在最左端?????B．P1在最左端，P2在最右端
C．P1在最左端，P2在最左端?????D．P1在最右端，P2在最右端
5.在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪种接法（ ）2·1·c·n·j·y
A．M接A，N接B B．M接C，N接D
C．M接C，N接B D．M接A，N接D

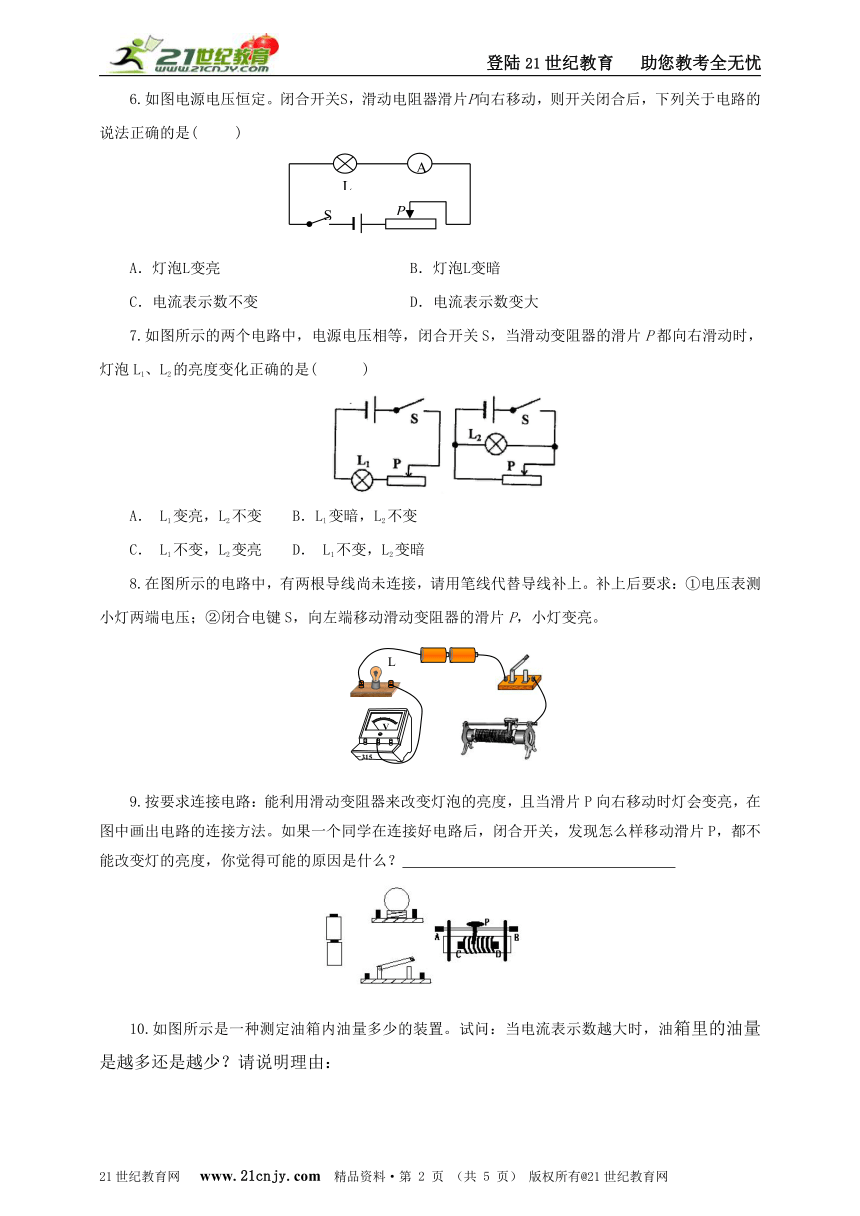

6.如图电源电压恒定。闭合开关S，滑动电阻器滑片P向右移动，则开关闭合后，下列关于电路的说法正确的是( )21·世纪*教育网
A．灯泡L变亮 B．灯泡L变暗
C．电流表示数不变 D．电流表示数变大
7.如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1、L2的亮度变化正确的是( )21cnjy.com
A． L1变亮，L2不变 B．Ll变暗，L2不变
C． L1不变，L2变亮 D． L1不变，L2变暗
8.在图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。补上后要求：①电压表测小灯两端电压；②闭合电键S，向左端移动滑动变阻器的滑片P，小灯变亮。www.21-cn-jy.com
9.按要求连接电路：能利用滑动变阻器来改变灯泡的亮度，且当滑片P向右移动时灯会变亮，在图中画出电路的连接方法。如果一个同学在连接好电路后，闭合开关，发现怎么样移动滑片P，都不能改变灯的亮度，你觉得可能的原因是什么？　　　　　　　　　　　　　　　　　　
10.如图所示是一种测定油箱内油量多少的装置。试问：当电流表示数越大时，油箱里的油量是越多还是越少？请说明理由：【来源：21·世纪·教育·网】
答案与解析
长度；电流
电流；大；绝缘体
解析：因为该表串联在电路中，所以应为电流表；当电流表示数变大时，即电路中电阻减小，滑片向下移动，托盘所受压力增大，所以物体的质量变大；秤盘内不放物体时刻度表无示数，说明与滑动变阻器的滑片P接触的A端的黑体部分是绝缘体。21*cnjy*com
C
B
D
解析：滑动变阻器的滑片右移，灯泡变亮，电路中电源电压不变，电阻变小，滑动变阻器接入电路的电阻丝变短，M应该接A或B，N接D。21世纪教育网版权所有
B
解析：滑片P右移，滑动变阻器接入电路的阻值变大，电路中电流减小，灯泡变暗。
B
解析：在第一个图中，滑片向右移动，滑动变阻器接入电路中阻值增大，电源电压不变，电路中电阻减小，灯泡亮度变暗；在第二个图中，只要不短路，不管滑片怎样移动，灯泡上的电压始终等于电源电压，通过灯泡的电流不变，所以灯泡亮度不变。【来源：21cnj*y.co*m】
8.解析：灯泡与滑动变阻器串联，滑片向左端移动，滑动变阻器接入电路的电阻变小，灯泡变亮，故将右上接线柱与开关右接线柱相连，并将电压表并联在灯泡两端；如下图所示：
9.解析：能利用滑动变阻器来改变灯泡的亮度，说明滑动变阻器与灯泡串联，且当滑片P向右移动时灯会变亮，说明滑动变阻器接右下接线柱，电路连接如图所示：21·cn·jy·com
如果一个同学在连接好电路后，闭合开关，发现怎么样移动滑片P，都不能改变灯的亮度，这是因为变阻器都选最上面或最下面两个接线柱造成的。21教育网
10.解析：当电流表示数越大时，油箱里的油量是越多；它的工作原理是：油箱内油面上升时，金属滑片向下端移动，变阻器连入的电阻变小，电流表示数会变大。www-2-1-cnjy-com
