18.3 测量小灯泡的电功率 同步练习

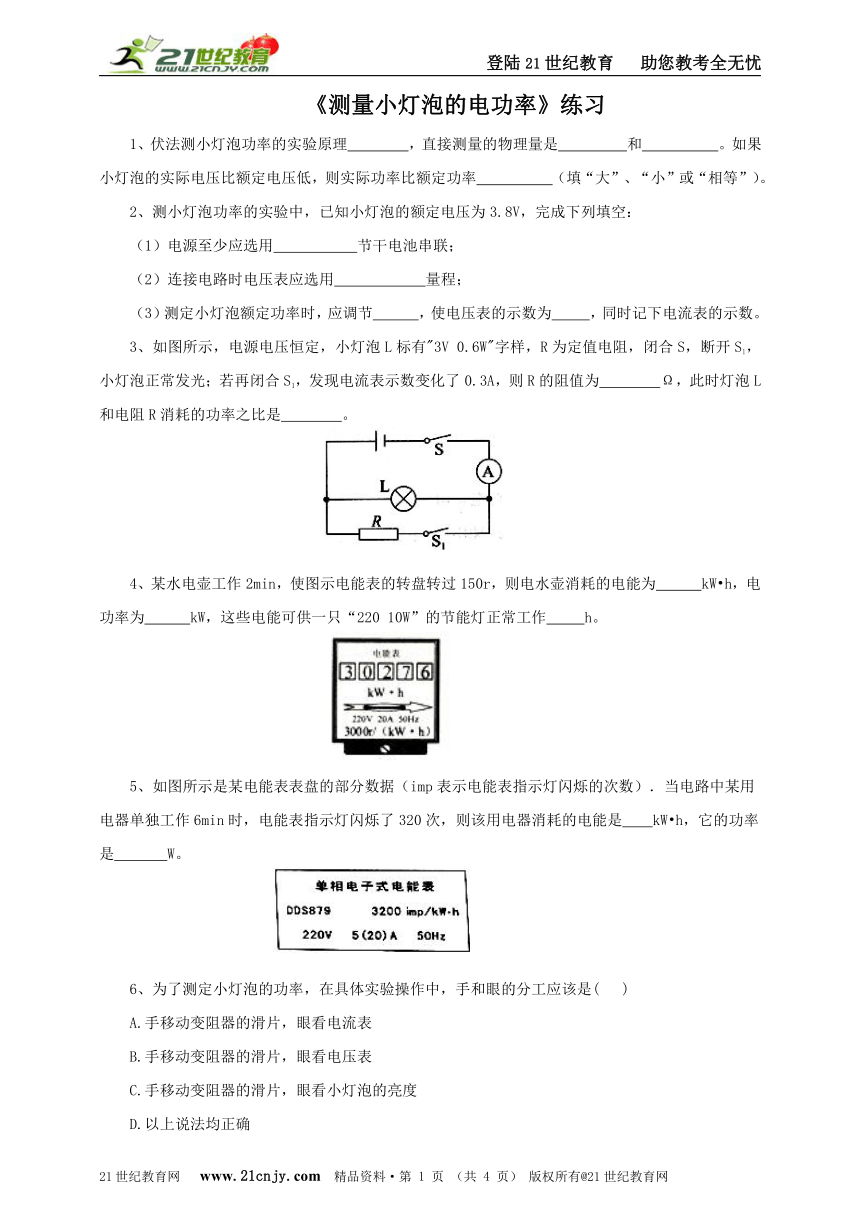

《测量小灯泡的电功率》练习
1、伏法测小灯泡功率的实验原理 ，直接测量的物理量是 和 。如果小灯泡的实际电压比额定电压低，则实际功率比额定功率 （填“大”、“小”或“相等”）。
2、测小灯泡功率的实验中，已知小灯泡的额定电压为3.8V，完成下列填空：
（1）电源至少应选用 节干电池串联；
（2）连接电路时电压表应选用 量程；
（3）测定小灯泡额定功率时，应调节 ，使电压表的示数为 ，同时记下电流表的示数。
3、如图所示，电源电压恒定，小灯泡L标有"3V 0.6W"字样，R为定值电阻，闭合S，断开Sl，小灯泡正常发光；若再闭合S1，发现电流表示数变化了0.3A，则R的阻值为 Ω，此时灯泡L和电阻R消耗的功率之比是 。21世纪教育网版权所有
4、某水电壶工作2min，使图示电能表的转盘转过150r，则电水壶消耗的电能为　 　kW?h，电功率为　 　kW，这些电能可供一只“220 10W”的节能灯正常工作　 　h。21·cn·jy·com
如图所示是某电能表表盘的部分数据（imp表示电能表指示灯闪烁的次数）．当电路中某用电器单独工作6min时，电能表指示灯闪烁了320次，则该用电器消耗的电能是　　kW?h，它的功率是　 　W。2·1·c·n·j·y
6、为了测定小灯泡的功率，在具体实验操作中，手和眼的分工应该是( )
A.手移动变阻器的滑片，眼看电流表
B.手移动变阻器的滑片，眼看电压表
C.手移动变阻器的滑片，眼看小灯泡的亮度
D.以上说法均正确

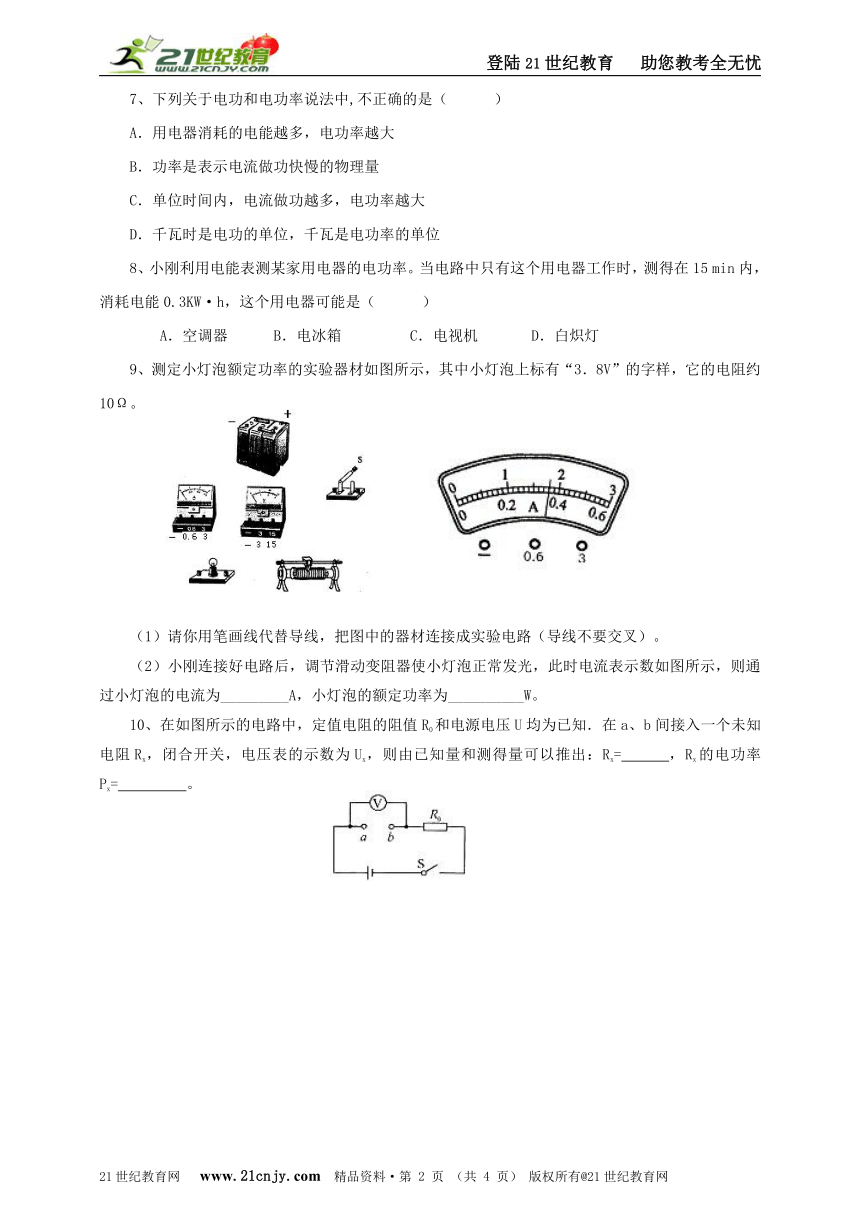

7、下列关于电功和电功率说法中,不正确的是（ ）
A．用电器消耗的电能越多，电功率越大
B．功率是表示电流做功快慢的物理量
C．单位时间内，电流做功越多，电功率越大
D．千瓦时是电功的单位，千瓦是电功率的单位
8、小刚利用电能表测某家用电器的电功率。当电路中只有这个用电器工作时，测得在15 min内，消耗电能0.3KW·h，这个用电器可能是（? 　）21cnjy.com
??A．空调器 B．电冰箱 C．电视机 D．白炽灯
9、测定小灯泡额定功率的实验器材如图所示，其中小灯泡上标有“3．8V”的字样，它的电阻约10Ω。
（1）请你用笔画线代替导线，把图中的器材连接成实验电路（导线不要交叉）。
（2）小刚连接好电路后，调节滑动变阻器使小灯泡正常发光，此时电流表示数如图所示，则通过小灯泡的电流为_________A，小灯泡的额定功率为__________W。www.21-cn-jy.com
10、在如图所示的电路中，定值电阻的阻值R0和电源电压U均为已知．在a、b间接入一个未知电阻Rx，闭合开关，电压表的示数为Ux，则由已知量和测得量可以推出：Rx=　 　，Rx的电功率Px=　 　。【来源：21·世纪·教育·网】
答案与解析
P=UI；灯泡两端的电压；通过灯泡的电流；小
（1）3 （2）0~15V （3）滑动变阻器；3.8V
10；2：3
解析：闭合S，断开Sl，小灯泡正常发光，因此电源电压为3V；
再闭合S1，为并联电路，故R的阻值为 ；
功率为 P=UI=3V×0.3A=0.9W，则PL：PR=0.6W：0.9W=2：3。
4、0.05；1.5；5
解析：转过150r消耗的电能W=kW?h×150=0.05kW?h；
电功率P===1.5kW，
由P=得，这些电能可供一只“220 10W”的节能灯正常工作：
t===5h．
5、0.1；1000
解析：因为电路中每消耗1kW?h的电能，指示灯闪烁3200次．
所以当指示灯闪烁320次时，消耗的电能为W==0.1kW?h，21世纪教育网
t=6min=0.1h
用电器的额定功率P===1kW=1000W．
6、B
A
A
（2）0.36；1.368
解析：（1）因为灯泡的额定功率为3.8V，所以电压表量程为0～15V，且与灯泡并联；灯泡的额定电流约为，因此电流表的量程选择0～0.6A，且与灯泡串联；滑动变阻器按一上一下的原则串联在电路中，最后与电源、开关串联组成电路。实物连接如下：
（2）灯泡在U=3.8V时正常发光，电流表的量程为0～0.6A，分度值为0.02A，灯泡的额定电流I=0.36A，灯泡的额定功率P=UI=3.8V×0.36A=1.368W。21教育网
10、 ； Ux?
解析：（1）因为串联电路中，总电压等于各用电器两端的电压之和，串联电路各处电流相等，
由欧姆定律I=得：
Rx====；
（2）因为串联电路中，总电压等于各用电器两端的电压之和，串联电路各处电流相等，
则电路中的电流I==，
由P=UI得Rx的电功率：
Px=UxI=Ux?。
