19.1 家庭电路 同步练习

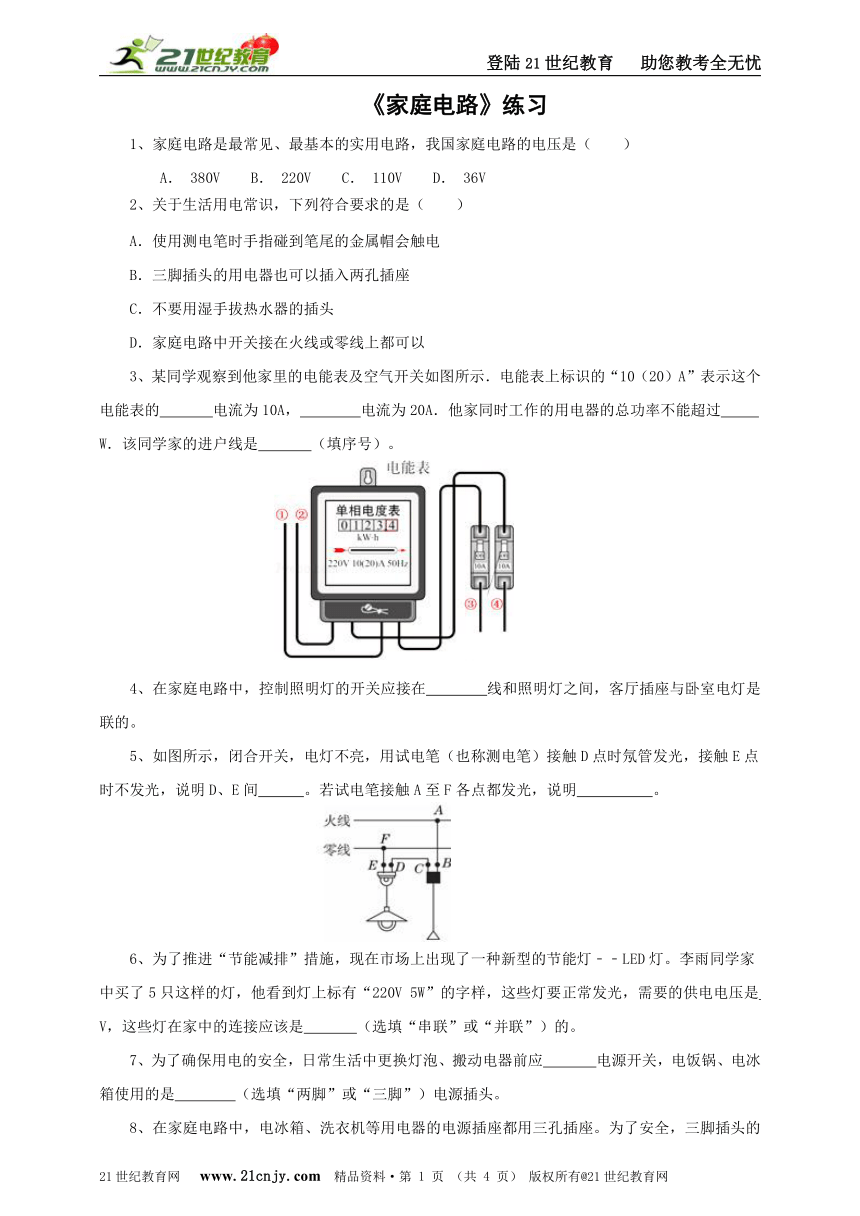

《家庭电路》练习
家庭电路是最常见、最基本的实用电路，我国家庭电路的电压是（　　）
　 A． 380V B． 220V C． 110V D． 36V
2、关于生活用电常识，下列符合要求的是（　　）
A．使用测电笔时手指碰到笔尾的金属帽会触电
B．三脚插头的用电器也可以插入两孔插座
C．不要用湿手拔热水器的插头
D．家庭电路中开关接在火线或零线上都可以
3、某同学观察到他家里的电能表及空气开关如图所示．电能表上标识的“10（20）A”表示这个电能表的　 　电流为10A，　 　电流为20A．他家同时工作的用电器的总功率不能超过　 　W．该同学家的进户线是　 　（填序号）。www.21-cn-jy.com
4、在家庭电路中，控制照明灯的开关应接在　 　线和照明灯之间，客厅插座与卧室电灯是　 　联的。2·1·c·n·j·y
5、如图所示，闭合开关，电灯不亮，用试电笔（也称测电笔）接触D点时氖管发光，接触E点时不发光，说明D、E间　 　。若试电笔接触A至F各点都发光，说明 。
6、为了推进“节能减排”措施，现在市场上出现了一种新型的节能灯﹣﹣LED灯。李雨同学家中买了5只这样的灯，他看到灯上标有“220V 5W”的字样，这些灯要正常发光，需要的供电电压是　 　V，这些灯在家中的连接应该是　 　（选填“串联”或“并联”）的。【来源：21·世纪·教育·网】
7、为了确保用电的安全，日常生活中更换灯泡、搬动电器前应　 　电源开关，电饭锅、电冰箱使用的是　 　（选填“两脚”或“三脚”）电源插头。21·世纪*教育网

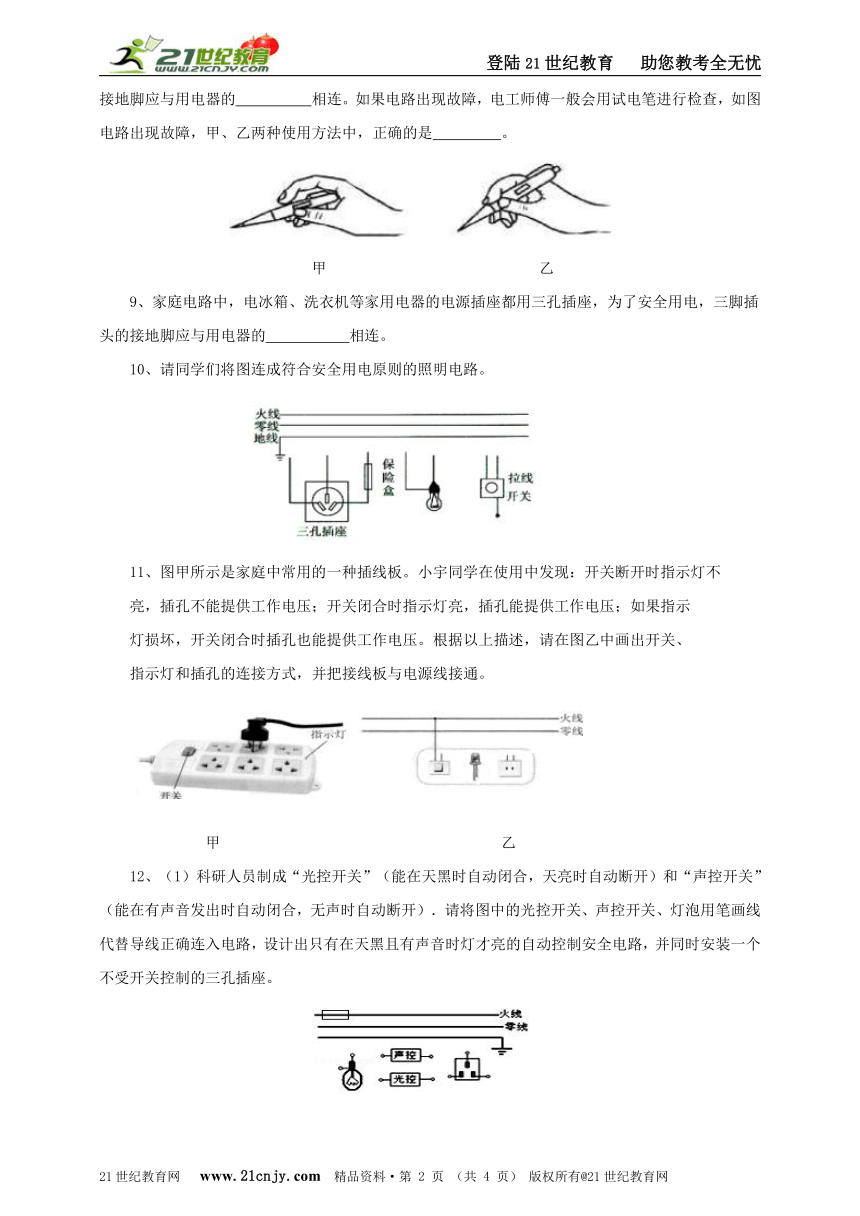

8、在家庭电路中，电冰箱、洗衣机等用电器的电源插座都用三孔插座。为了安全，三脚插头的接地脚应与用电器的 相连。如果电路出现故障，电工师傅一般会用试电笔进行检查，如图电路出现故障，甲、乙两种使用方法中，正确的是 。www-2-1-cnjy-com
甲 乙2-1-c-n-j-y
9、家庭电路中，电冰箱、洗衣机等家用电器的电源插座都用三孔插座，为了安全用电，三脚插头的接地脚应与用电器的　 　相连。21*cnjy*com
10、请同学们将图连成符合安全用电原则的照明电路。?
11、图甲所示是家庭中常用的一种插线板。小宇同学在使用中发现：开关断开时指示灯不
亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示
灯损坏，开关闭合时插孔也能提供工作电压。根据以上描述，请在图乙中画出开关、
指示灯和插孔的连接方式，并把接线板与电源线接通。


甲 乙
12、（1）科研人员制成“光控开关”（能在天黑时自动闭合，天亮时自动断开）和“声控开关”（能在有声音发出时自动闭合，无声时自动断开）．请将图中的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出只有在天黑且有声音时灯才亮的自动控制安全电路，并同时安装一个不受开关控制的三孔插座。21世纪教育网版权所有
答案与解析
B
C
解析：如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光，故A不符合要求；家用电器金属外壳相连接的是地线，这样即使金属外壳带电，电流会通过地线导入大地，防止造成触电事故的发生，不能用两孔插座替代，故B不符合要求；水容易导电，用湿手拔热水器的插头，会发生触电事故，所以不要用湿手拔热水器的插头，故C符合要求；电灯的开关接在了零线上时，即使断开，电灯或其他用电器仍带电，易发生触电事故，故D不符合要求。
标定；额定最大；2200；①②
火；并
断路；进户零线断路
解析：接触D点时氖管发光，接触E点时不发光，说明火线有电，零线也正常，故是DE之间断路了；点F在正常情况下，测电笔应该不亮，亮了，说明零线断路了。21cnjy.com
220；并联
断开；三脚
外壳；甲
金属外壳
10、解析：家庭电路的用电器、插座都应该并联。三孔插座接法为：左零右火上接地；螺丝口灯泡的螺旋套接零线，火线连接在灯泡内部。开关与灯泡串联，一端接火线，一端接用电器。保险丝、开关与火线连接，电路连接如图所示：21·cn·jy·com
11、解析：由题意可知，开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。说明两者是并联，且都有开关来控制。故其连接电路如图所示：21教育网
12、解析：只有当光控开关、声控开关都闭合了灯才能亮，所以灯泡与两个开关串联，且火线要先过开关，再接入灯泡；三孔插座与灯泡并联，其接法为：左零右火上接地：如下图所示：
